verkaufe um 1/3 bis 1/2 Preis alles
https://de.farnell.com/schroff/21100-379/
https://www.distrelec.at/de/halsschraube-m2-nvent-schroff-21100-379/
www.pentair-ep.com
https://schroff.nvent.com/de/schroff
nVent Schroff (1.583Produkte) https://www.distrelec.at/de/manufacturer/nvent-schroff/man_srf DownloadCenter
https://schroff.nvent.com/de/schroff/downloadcenter
https://schroff.nvent.com/de/schroff/downloadcenter Schroff Hauptkatalog D 10/2012 http://web.schroff.de/style/catalogues/ep23/d/08_d_systems.pdf https://schroff.nvent.com/wcsstore/AuroraStorefrontAssetStore/User%20Downloads/Literature%20Requests/schroff_cat_39601627_digitaldruck_frontplatten_2012_de.pdf Schroff Broschüren / Katalogübersicht https://schroff.nvent.com/de/schroff/literature-requests Schroff Normenübersicht https://schroff.nvent.com/wcsstore/AuroraStorefrontAssetStore/User%20Downloads/Literature%20Requests/schroff_cat_39601381_normenuebersicht_2005_d.pdf

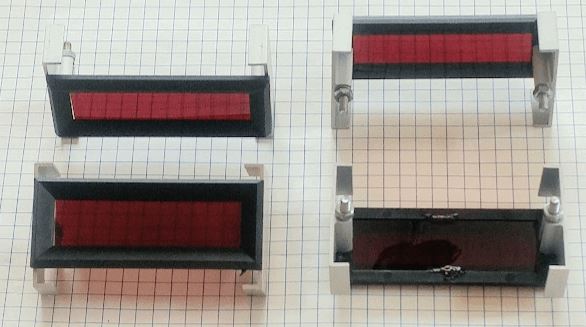

Einbaurahmen Außenmaße 69x27x5mm 5 Stk.

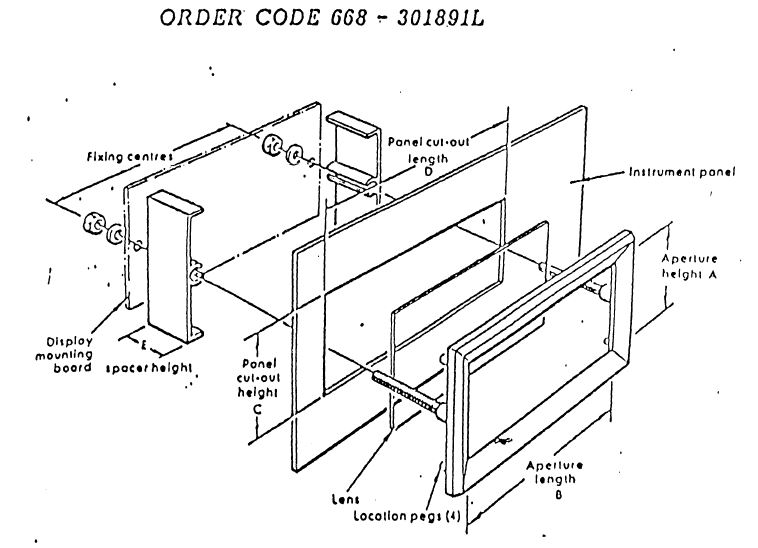

DISPLAY BEZEL LED ROT (7-Seg. LED Anzeige rot)
BESTELLCODE 668-301891L
RS-Comp. Best.Nr. 109-5087 0E332

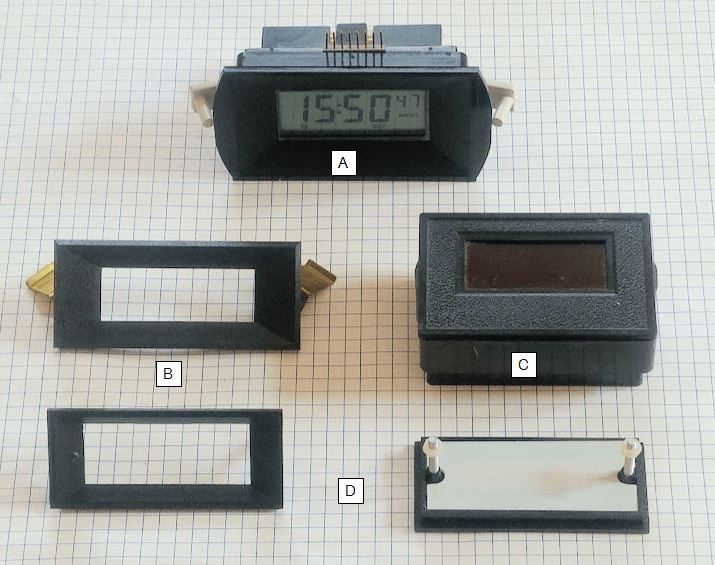

A) Einbaurahmen DCF77 (DCF 77) Conrad Best.-Nr. 199249-62 für Funkuhr-Modul C100 Best.-Nr. 610011-62 91x50x12mm
B) Einbaurahmen für LCD und LED-Anzeige Conrad Best.-Nr. 195529 Ausschnitt innen 48x16,5mm 5 Stk.
Abdeckrahmen für LCD und LED-Anzeige Conrad Best.-Nr. 195529 Außenmaße 78x34,5x7,0mm
C) Einbau LED-Gehäuse 72,5x49x30mm Ausschnitt 43,5x19mm
D) Abdeckrahmen Conrad Best.-Nr. 185515-62 12 Stk. 2020 a' € 2,49

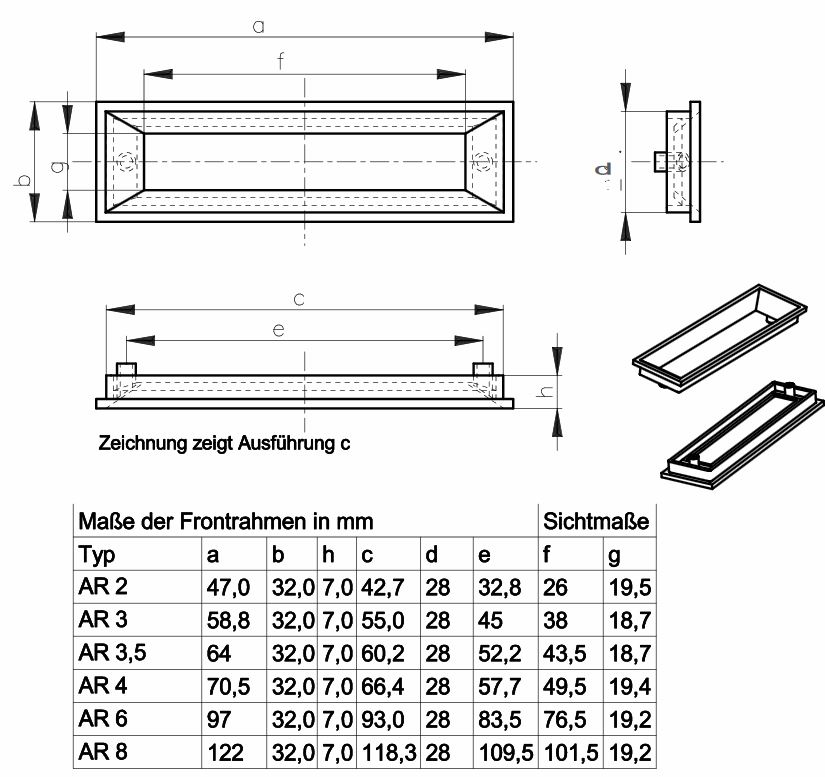

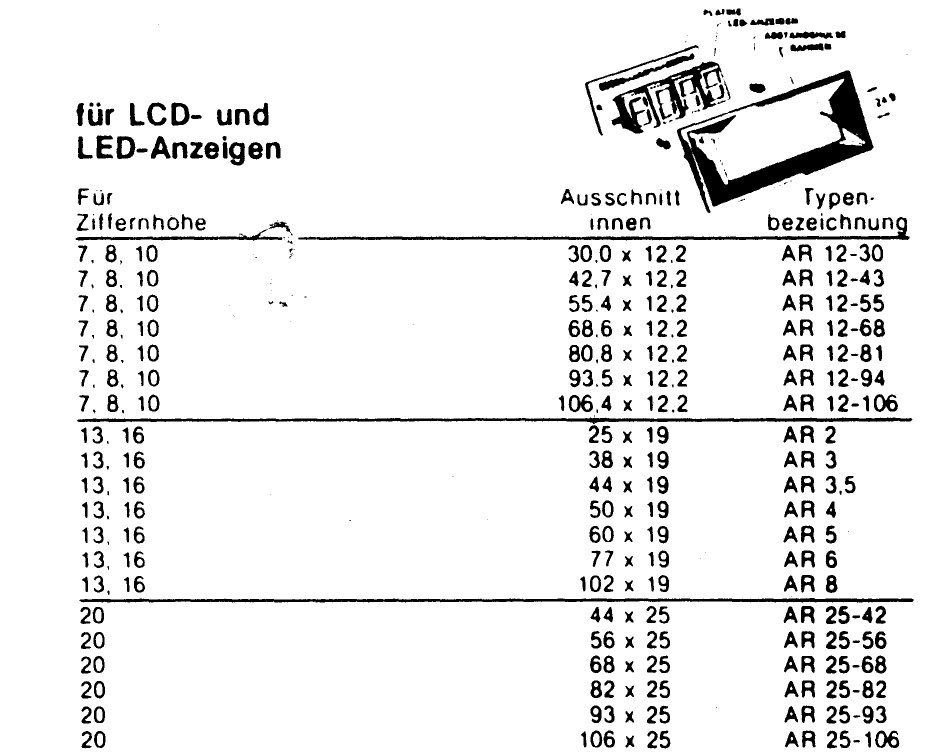

STRAPU Frontrahmen für LCD und LED-Anzeige Typ AR4 für 13 bzw 16mm Ziffernhöhe Ausschnitt innen 49,5x19,4mm Außenmaße 70,5x32x7,0mm
Strapubox AR 4 A Frontrahmen schwarz Passend für: LC-Display 4-stellig Kunststoff Conrad Bestell-Nr.:185515-62 STRAPU Hst.-Teile-Nr.:AR 4 A
https://www.conrad.at/de/p/strapubox-ar-4-a-frontrahmen-schwarz-passend-fuer-lc-display-4-stellig-kunststoff-185515.html
https://asset.conrad.com/media10/add/160267/c1/-/de/000185515DS01/datenblatt-185515-strapubox-ar-4-a-frontrahmen-schwarz-passend-fuer-lc-display-4-stellig-kunststoff.pdf
STRAPU Frontrahmen Typ AR4
Bei Eigenbau Frontplatten nur 2,5mm Alu-Bleche = Schilderblech eloxalfähig mit Schutzfolie
AlMg1
ODER
AlMg3 F27 3/4 hart = Aluminium Blech 2,5 mm Al Mg 3 einseitig Folie
Bei Al Mg 3 handelt es sich um eine Legierung die gut zu verarbeiten, eloxierbar und schweißbar ist.
Eine Seite der Bleche ist einseitig mit Folie beschichtet um die Oberfläche gegen Kratzer zu schützen,
Die Rückseite ist ohne Folie.
Alu Bleche werden mit einer walzblanken Oberfläche angeboten.
Aluminium AlMg3 / Werkstoffnummer: 3.3535 EN AW-5754 Normen: DIN 1725, DIN 1745 H111 einseitig Schutzfolie gewalzt, gut korrosionsbeständig, eloxierfähig, gut schweißbar Zugfestigkeit ca.220 N/qmm Verwendung Maschinenbau,Bauindustrie,Fahrzeugbau Mechanische Eigenschaften Dichte 2,7 kg/dm³ Rm min 180 N/mm² Rp 0,2 min 80 N/mm² Dehnung min 8 % Dehnung max 15 %
19 Zoll Technik 19 Zoll System 19 Zoll Rack
Das 19 Zoll (482,6mm) Maß hat seinen Ursprung in den USA und wurde dort bereits vor dem 1. Weltkrieg für Frontplatten eingesetzt.
https://www.elektronikpraxis.vogel.de/aufbausysteme-was-verbirgt-sich-hinter-dem-begriff-19-zoll-a-847057/
https://de.wikipedia.org/wiki/Rack
19" = 482,6mm
1TE = 0,2" = 5,08
1RE = Raster 0,1" = 2,54mm
1HE = 1,75" = 44,45mm
Europakarte = 160x100mm
Gravurplatten eloxiert A4 A6/C0 = farblos
300_b_ALUKÖNGSTAHL-x_AlMg3 F27 Eloxierte Oberflächen A4=schleifen & bürsten C0=farblos-natur_1a.pdf
STAND 1996-08-26

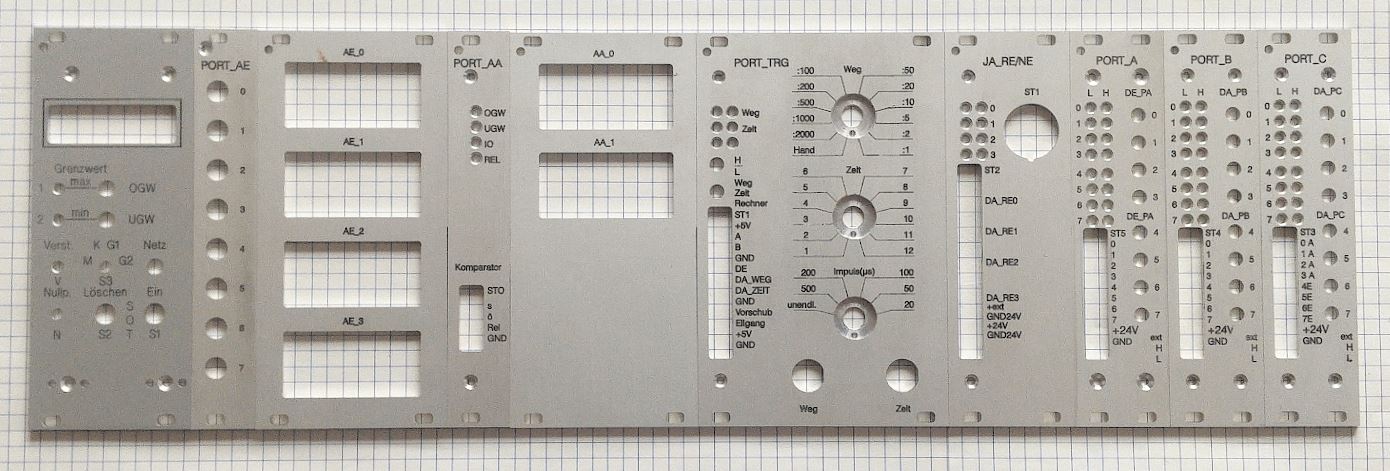

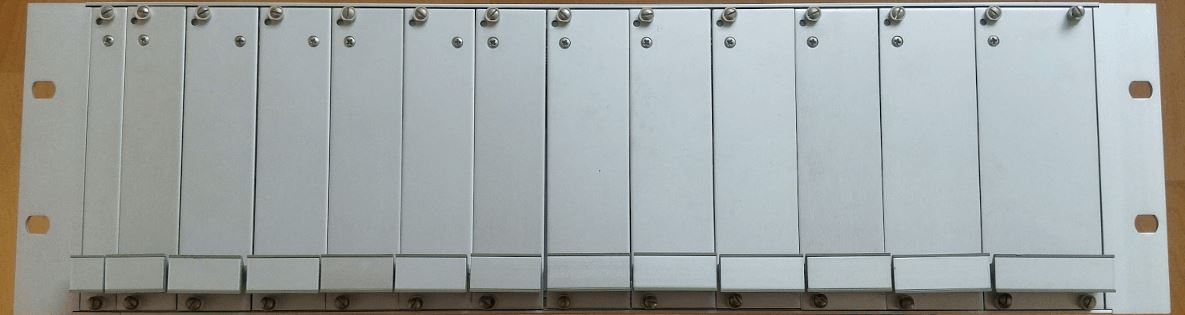

Frontplatten-Kosten 19" 3HE 84TE
Material: 2,5mm AlMg3, hart eloxiert, Farbe natur
Ausbrüche: nach Zeichnung Gravur: einfarbig, schwarz
10TE FRONTPLATTE DV3102 Typ: FRON-0xx.skd DM 35,00
4TE FRONTPLATTE PORT_AE Typ: FRON-038.skd DM 35,00
12TE FRONTPLATTE AE_0...AE_3 Typ: FRON-039.skd DM 19,50 4TE FRONTPLATTE PORT_AA Typ: FRON-041.skd DM 35,00
12TE FRONTPLÄTTE AA_0 AA_1 Typ: FRON-040.skd DM 19,50
16TE FRONTPLÄTTE PORT_TRG Typ: FRON-042.skd DM 49,00
8TE FRONTPLATTE JA_RE/NE Typ: FRON-035.skd DM 35,00 6TE FRONTPLATTE PORT_A Typ: FRON-033.skd DM 35,00 6TE FRONTPLATTE PORT_B Typ: FRON-036.skd DM 35,00 6TE FRONTPLATTE PORT_C Typ: FRON-037.skd DM 39,00
84TE
Einrichtkosten CNC-Bearbeitung 90Stk. DM 13,00/Stk. DM 1170, 00
Einrichtkosten CNC-Gravur 90 Stk DM 9,50/Stk. DM 855, 00
Franken & Partner Elektronik
Nikolausstraße 9
D-51149 Köln (Porz-Westhoven)
Tel. 0 22 03 / 91194-0
Fax 0 22 03 / 91194-49
https://schroff.nvent.com/wcsstore/AuroraStorefrontAssetStore/User%20Downloads/Literature%20Requests/schroff_cat_39601627_digitaldruck_frontplatten_2012_de.pdf
4x 30807-838 - Frontplatte 3 HE 1 TE € 4,84 ohne MwSt. 7x 30810-432 - Frontplatte 3 HE 2 TE € 6,56 ohne MwSt. 2x 30807-508 - Frontplatte 3 HE 3 TE € 7,20 ohne MwSt. 16x 30807-481 - Frontplatte 3 HE 4 TE € 6,96 ohne MwSt. 1x 30807-510 - Frontplatte 3 HE 5 TE € 6,96 ohne MwSt. 5x 30807-482 - Frontplatte 3 HE 6 TE € 4,97 ohne MwSt. 14x 30807-509 - Frontplatte 3 HE 7 TE € 9,37 ohne MwSt. 20x 30807-484 - Frontplatte 3 HE 8 TE € 10,14 ohne MwSt. 12x 30807-483 - Frontplatte 3 HE 10 TE € 11,92 ohne MwSt. 15x 30807-485 - Frontplatte 3 HE 12 TE € 12,63 ohne MwSt. 1x 30807-501 - Frontplatte 3 HE 14 TE € 13,40 ohne MwSt. 2x 30807-50? - Frontplatte 3 HE 17 TE € 13,40 ohne MwSt. 6x 30807-486 - Frontplatte 3 HE 20 TE € 13,40 ohne MwSt. 2x 30807-487 - Frontplatte 3 HE 21 TE € 14,40 ohne MwSt. 4x 30807-496 - Frontplatte 3 HE 28 TE € 17,88 ohne MwSt. 2x 30807-492 - Frontplatte 3 HE/40 TE € 21,88 ohne MwSt. 2x 30818-392 - Frontplatte 4 HE/42 TE € 25,88 ohne MwSt.
777_d_Schroff-x_Schroff 19'' 3HE Frontplatten, Steckbaugruppen, Kassetten DIN41612 DIN41617_1a.pdf

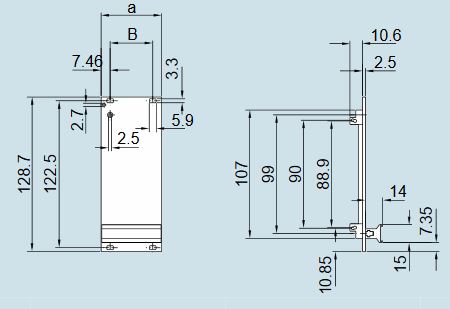

Frontplatte 3 HE 14 TE
Herst.-Teile-Nr.: 34812-114 1+ EUR 7,83 Frontplatte 3 HE 21 TE Herst.-Teile-Nr.: 30818-289 1+ EUR 8,95
963_a_19''-x_19'' 3HE Schränke, Frontplatten, Steckbaugruppen-Normen DIN 41494_1a.pdf

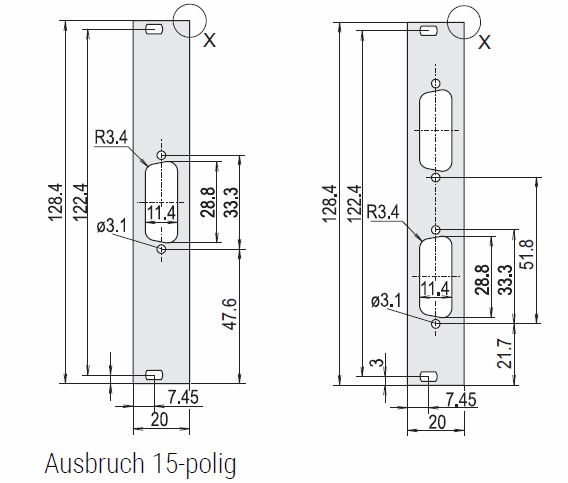

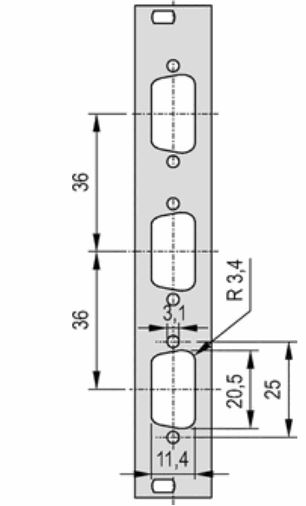

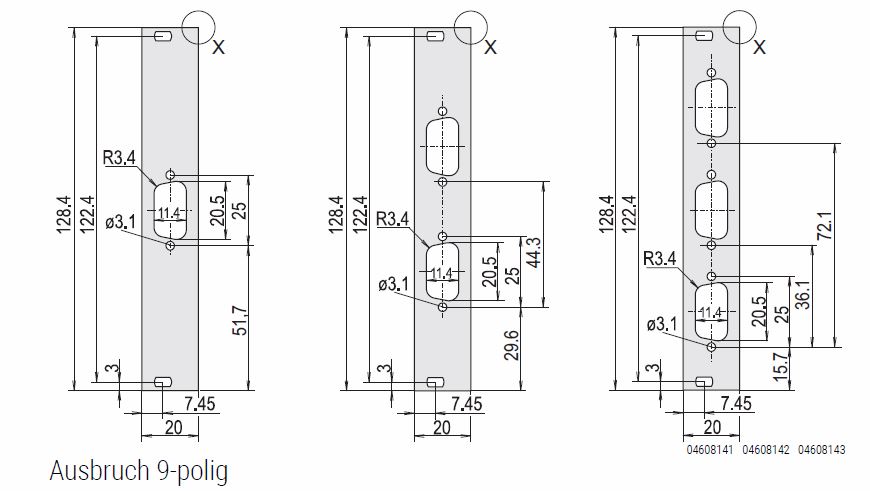

Frontplatte für D-SUB Steckverbinder

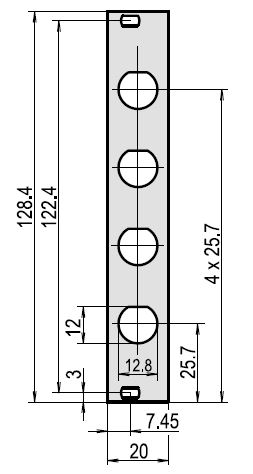

Frontplatte für Koax Steckverbinder
777_d_Schroff-x_Schroff 19'' 3HE Frontplatten, Steckbaugruppen, Kassetten DIN41612 DIN41617_1a.pdf

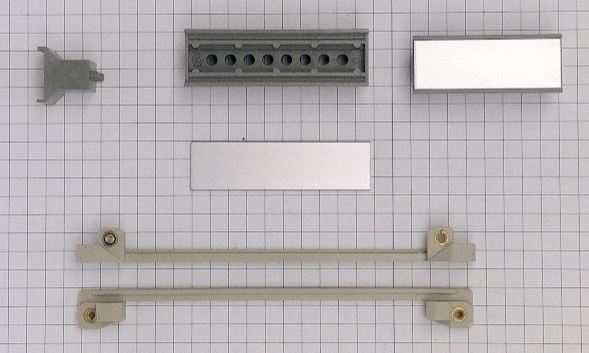

Steckbaugruppen Bausatz mit Plattengriff
8 Stk. Plattengriffe grau 61TE 20808-012 309mm

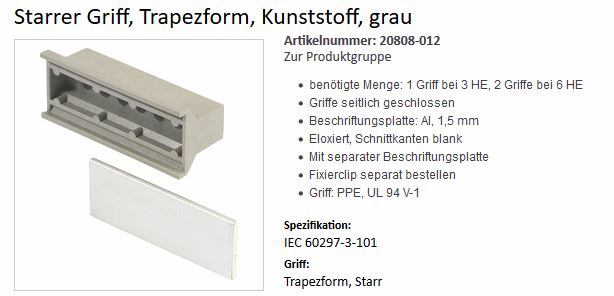

KUNSTSTOFFGRIFF 61TE grau 20808-012

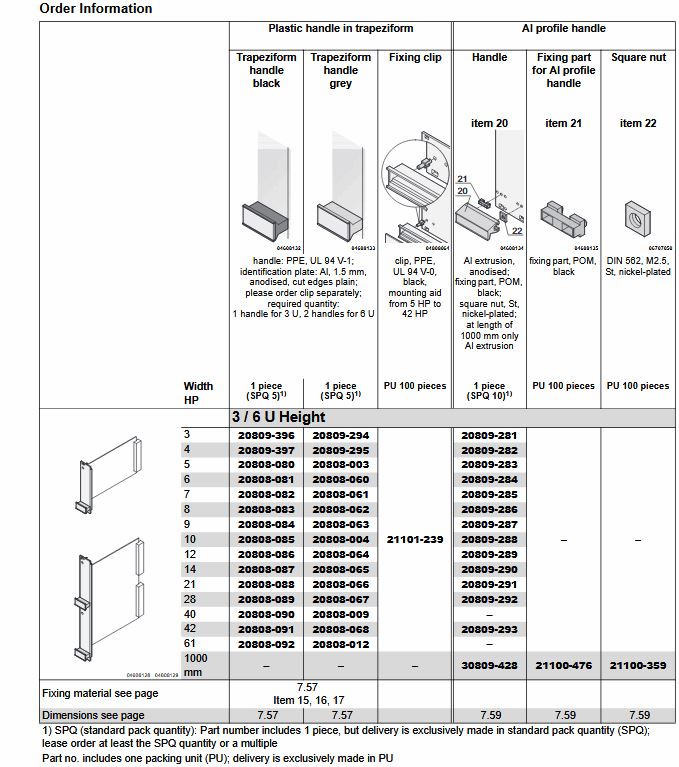

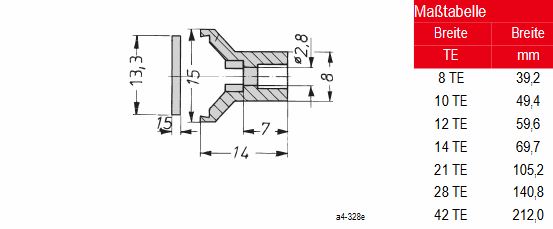

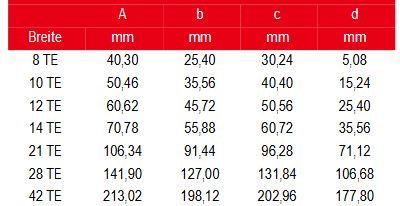

 Starre Griffe in Trapezform Griff für 3 HE Plattengriff-Trapetzform grau 3TE Schroff 20809-294
200 Stk. Schroff Leiterplattenhalter grau für Europakarte und 3HE Frontplatte M2,5mm 60807-211

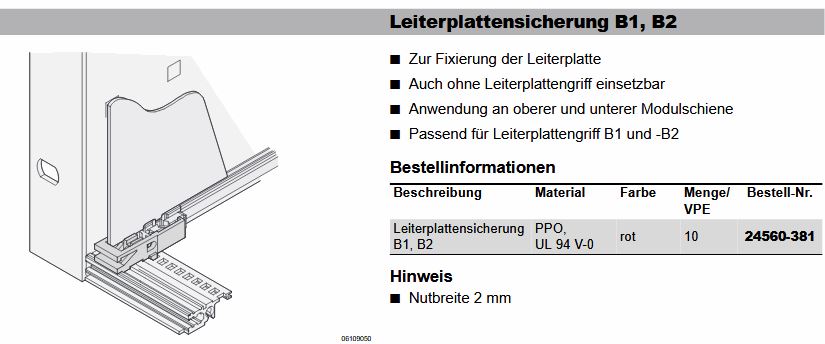

LEITERKARTENHALTER
5 Stk. Leiterplattenhalter aus Metall 30808-871
https://schroff.nvent.com/de/schroff/30808-871-3
 Kunststoff Plattengriff schwarz Herst.-Teile-Nr.: 20809-396 1+ EUR 1,34 Kunststoff Plattengriff grau Herst.-Teile-Nr.: 20809-295 1+ EUR 1,93

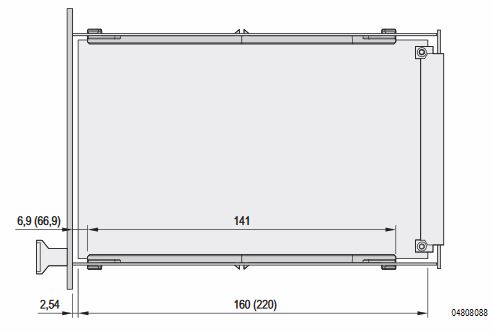

13x 40808-006 - Frontplatte 3 HE 4 TE Europakarte-Steckbaugruppe
Plattengriff-Trapetzform grau 4TE Schroff 20809-295 4x 30808-112 - Frontplatte 3 HE 5 TE Europakarte-Steckbaugruppe Plattengriff-Trapetzform grau 5TE Schroff 20808-003
15x 30808-112 - Frontplatte 3 HE 6 TE Europakarte-Steckbaugruppe
Plattengriff-Trapetzform grau 6TE Schroff 20808-060 7x 30808-115 - Frontplatte 3 HE 8 TE Europakarte-Steckbaugruppe Plattengriff-Trapetzform grau 8TE Schroff 20808-062 5x 31005-087 - Frontplatte 3 HE 10 TE Europakarte-Steckbaugruppe Plattengriff-Trapetzform grau 10TE Schroff 20808-004 12x 30808-997 - Frontplatte 3 HE 12 TE Europakarte-Steckbaugruppe Plattengriff-Trapetzform grau 12TE Schroff 20808-064
Plattengriff-Trapetzform grau 9TE Schroff 20808-063
Plattengriff-Trapetzform grau 10TE Schroff 20808-012
Plattengriff-Trapetzform grau 14TE Schroff 20808-065
Plattengriff-Trapetzform grau 21TE Schroff 20808-066
Plattengriff-Trapetzform grau 28TE Schroff 20808-067
Plattengriff-Trapetzform grau 42TE Schroff 20808-068
*******************************************************************************I**

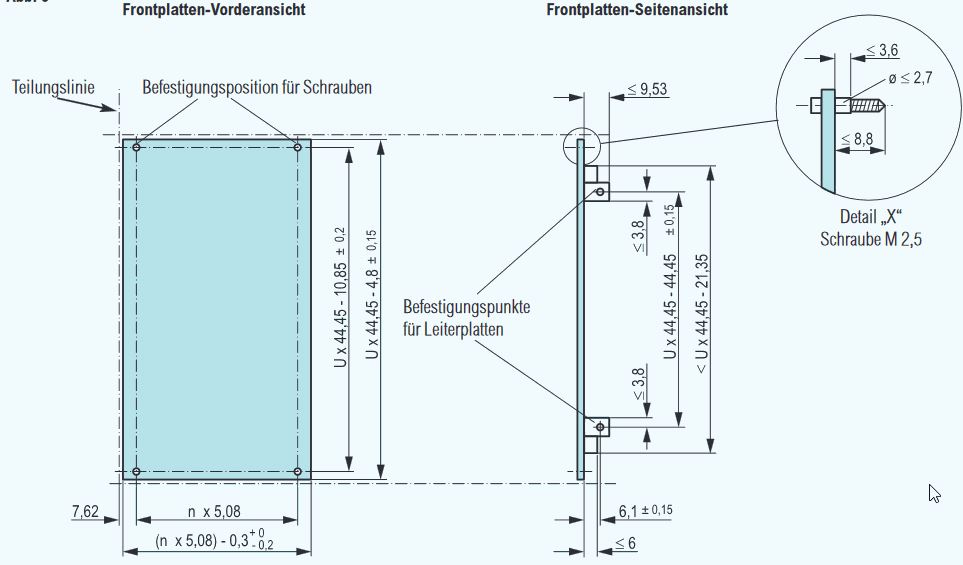

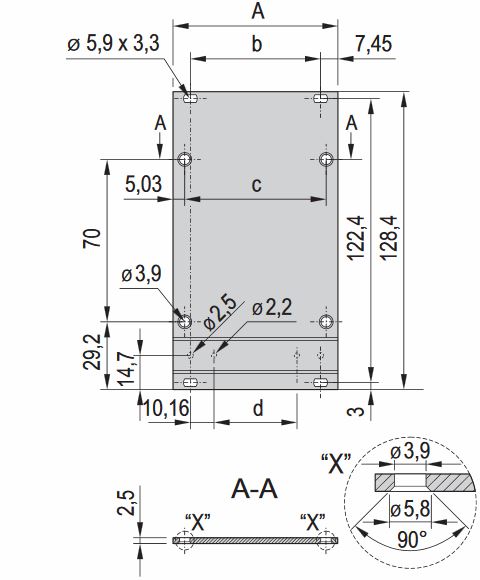

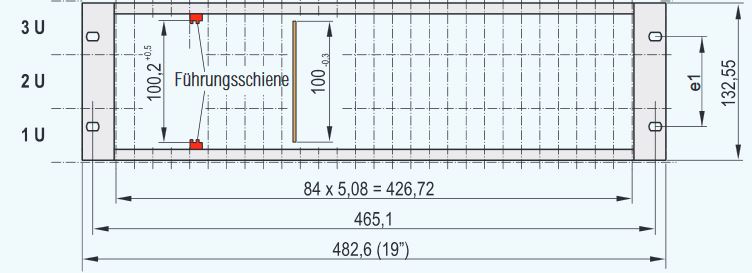

Höhe:
1 U = 1 HE = 44,45 mm. Nominal: (44,45 - 0,8) ± 0,4
3 U = 3 HE = (3HE x 44,45mm - 0,8mm) ± 0,4 = 132,55 ± 0,4 mm
Breite:482,6 mm ± 0,4 (= 19")
Horizontaler Raster für Frontplatten: 5,08 mm (1/20 Zoll)
Baugruppenträger-Öffnung: 84TE x 5,08 mm = 426,72mm
a
aa

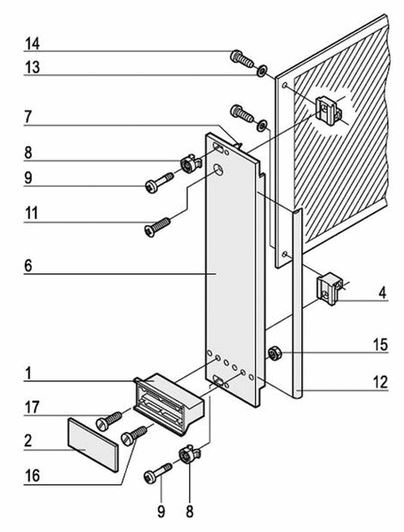

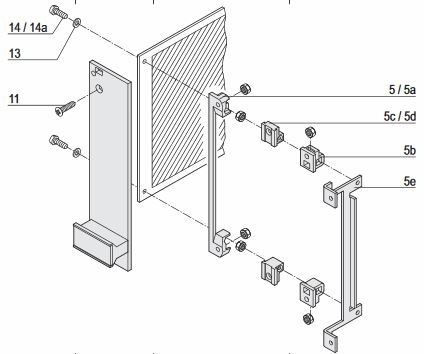

 Halsschraube M2.5 Herst.-Teile-Nr.: 21100-590 1+ EUR 19,09  21100-379 - Halsschraube M2.5x11mm nVent Schroff Preis pro Packung à 100 Stück € 29,56 (zzgl. MwSt.)
Hülse Polyamid 8 mm Herst.-Teile-Nr.:21100-464 grau
Preis pro Packung à 100 Stück € 9,48 (zzgl. MwSt.)
 Hülse Polyamid 8 mm Herst.-Teile-Nr.: 21100-591 schwarz 1+ EUR 12,52
Schroff 21100-804 Schnellverschluß zur Frontplattenbefestigung grau mit Schlitzschraube M2,5 (VP=10Stk) € 7,50
Schroff 21100-494 Schnellverschluß zur Frontplattenbefestigung grau mit Rändelschraube M2,5 (VP=10Stk) € 9,50
https://schroff.nvent.com/de/schroff/21100-586-3
*******************************************************************************I**

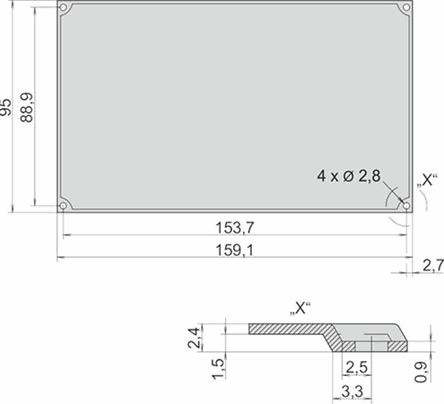

5 Stk. Leiterplatten-Abdeckung Alu beschichtet 61000-060 95x160x2,5mm (metallisch beschichtet)
1+ EUR 3,33
http://siglus.eu/produkcija/SCHROFF?Product_page=198
https://schroff.nvent.com/de/schroff/61000-007-3

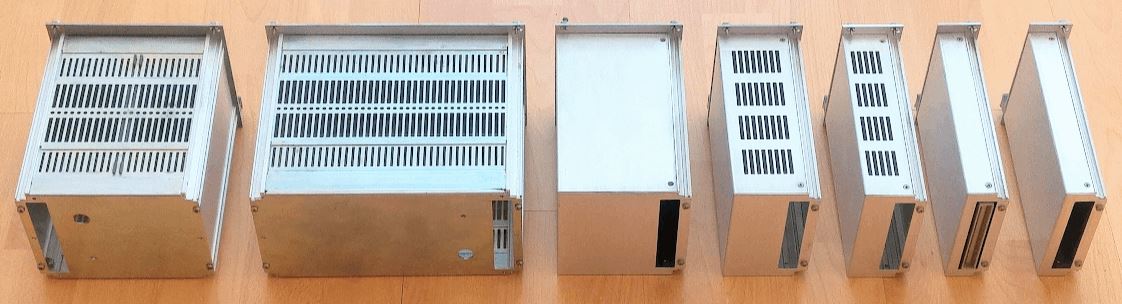

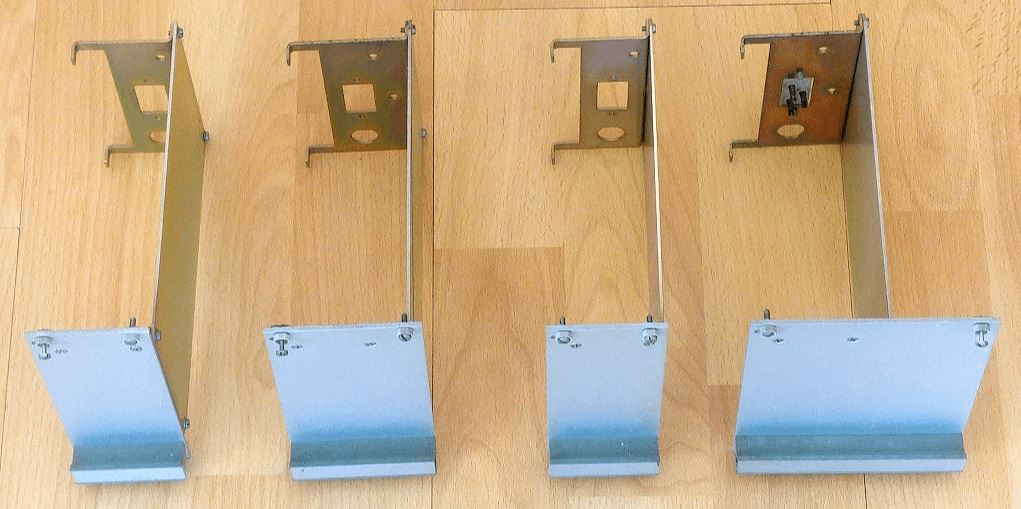

Kassetten-Bausatz 3HE
10TE 13TE 10TE 20TE 230V
10TE 10TE 230V
6 Stk. Alu-Blech 100x160x1,5mm
Montageplatte Steckverbinderseite
777_d_Schroff-x_Schroff 19'' 3HE Frontplatten, Steckbaugruppen, Kassetten DIN41612 DIN41617_1a.pdf
20 Stk. Montageplatte oben 30892-637 Frontplattenseite
20 Stk. Montageplatte unten 30892-638 Frontplattenseite

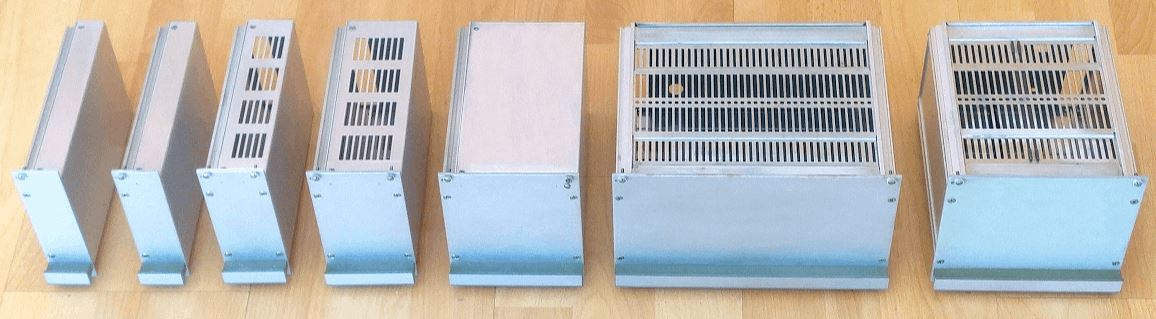

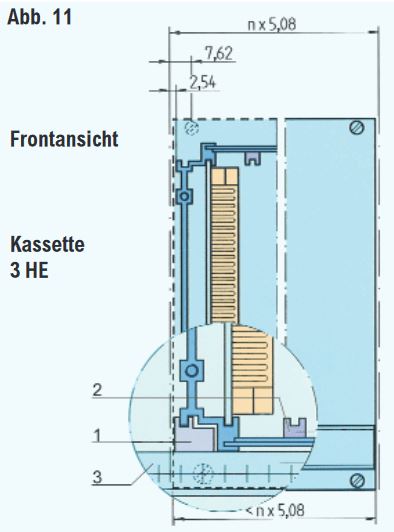

Kassetten - Bausätze
7TE 7TE 10TE 14TE 21TE 28TE 42TE

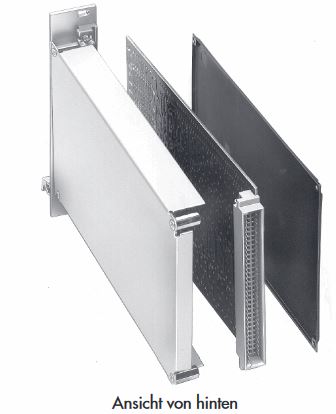

Steckbaugruppe mit mechanischer Abschirmung
für Europakarten 100 × 160 mm - Griffe ohne Aushebefunktion
Erdung der Schirmbleche über Flachstecker 6,3 × 0,6 mm möglich

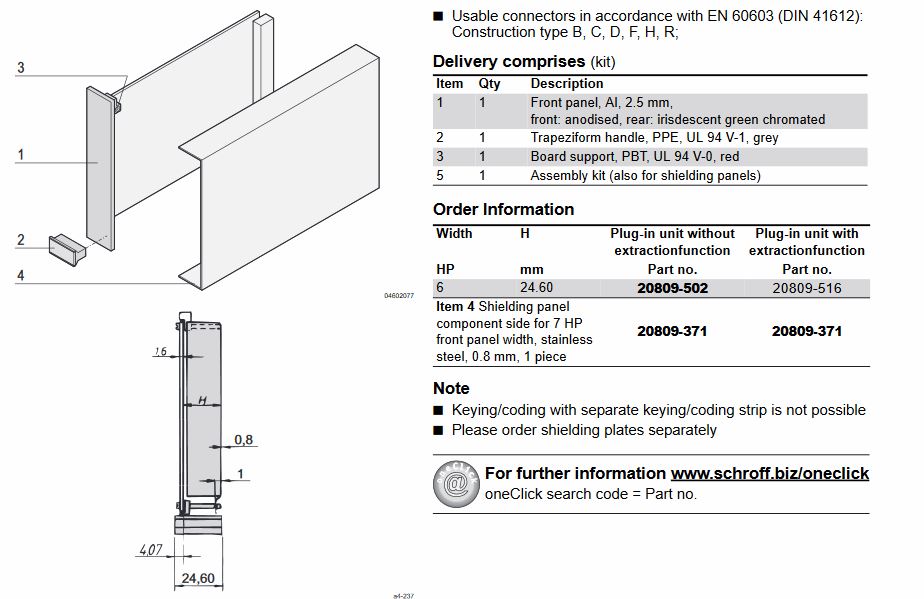

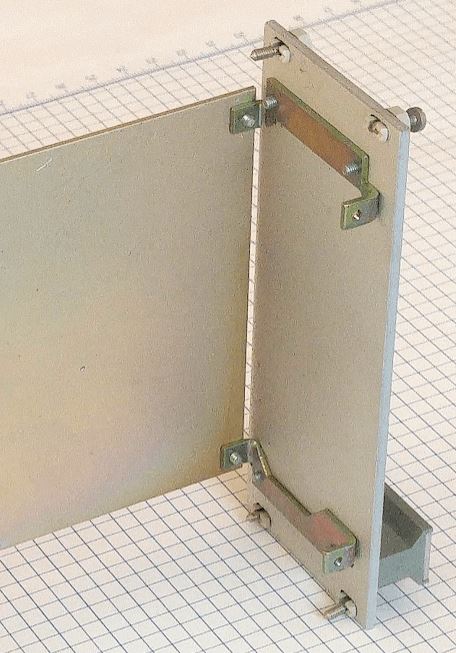

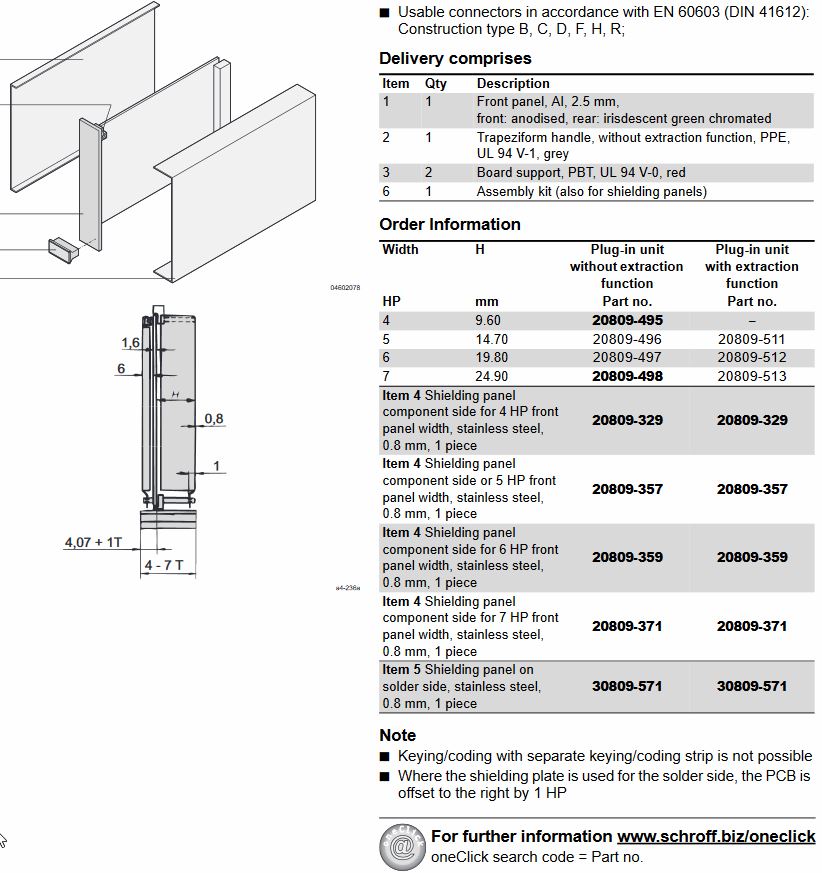

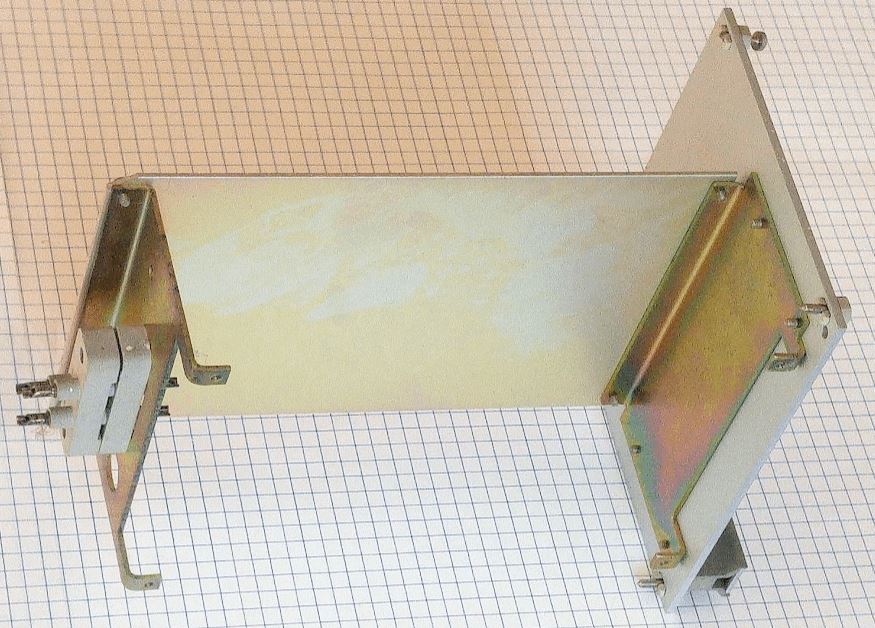

Steckbaugruppe mit mechanischer Schirmung - Bausatz 3HE
Für Europakarten 100×160mm Griffe ohne Aushebefunktion

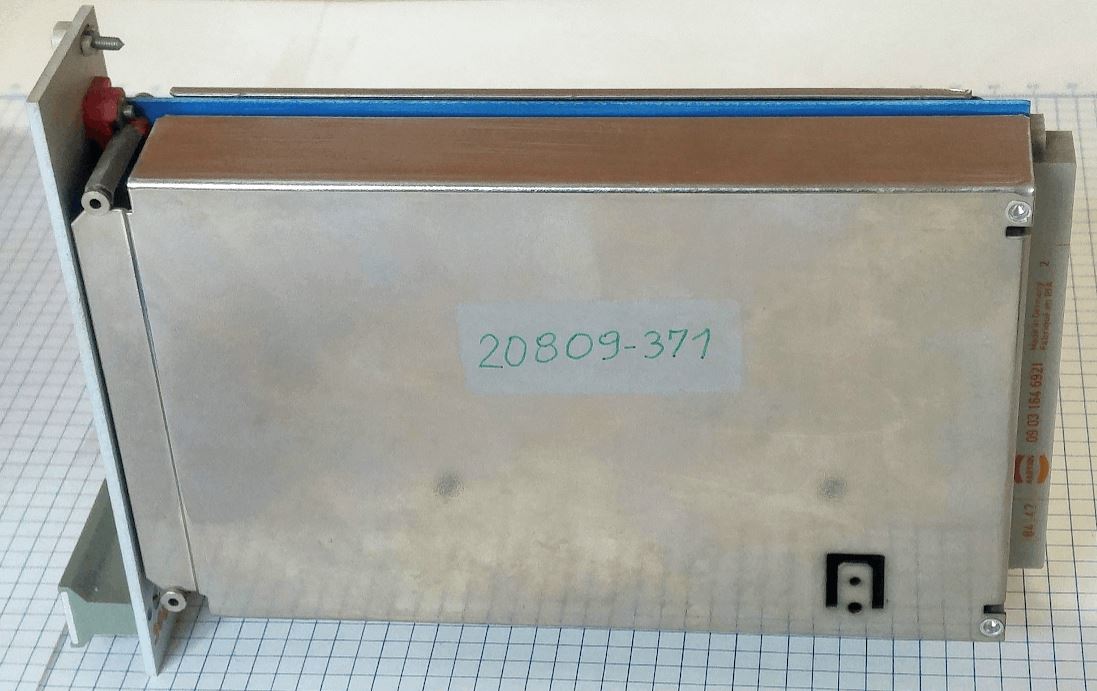

1 Stk. Schroff Kassette 3HE 7TE geschirmt 30809-135 ? dazu Abschirmblech 20809-371

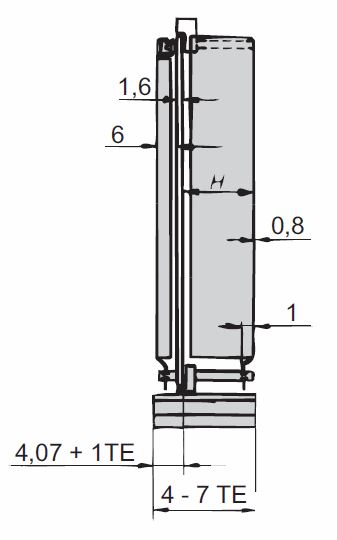

Steckbaugruppen kpl. mit mechanischer Schirmung 7TE 24,90mm 20809-498
19" 3HE BAUSATZ, SCHIRMUNG BEIDSEITIG (LÖTSEITE/BAUELEMENTESEITE),GRIFFE OHNE AUSHEBEFUNKTION
Schirmblech Lötseite 30809-571 Schirmblech Bauelementeseite 7TE 20809-371
3 Stk. Abschirmplatte Lötseite 30809-571 nVent Schroff 98x162x4mm (Stahlblech 0,8mm)
2 Stk dazu Schraubensatz 7TE 21100-288 (mit 6-kant Distanzstück 5x20mm)
Schirmblech aus Aluminium für Ihre 100 x160 mm Europakarte mit dazu passenderLeiterplattenabdeckung aus Kunststoff so-wie Frontplatte.
fischerelektronik

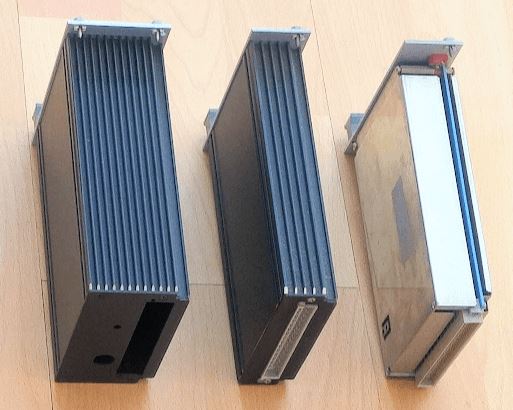

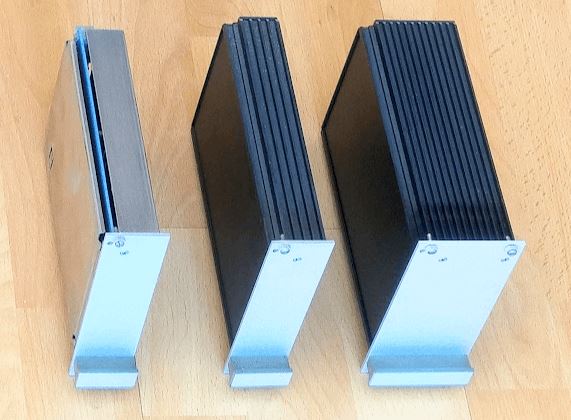

Kassetten - Bausätze Tiefe = 167mm

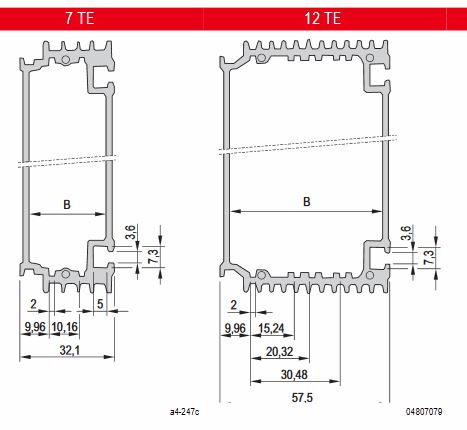

1 Stk. Schroff HF-Kassette 3HE 7TE 20809-667 20809-529
1 Stk. Schroff HF-Kassette 3HE 12TE 20846-637 20809-531
Erdung der Schirmbleche über Flachstecker 6,3 × 0,6 mm möglich
777_d_Schroff-x_Schroff 19'' 3HE Frontplatten, Steckbaugruppen, Kassetten DIN41612 DIN41617_1a.pdf

Kassette, 3 HE, 21 TE
Herst.-Teile-Nr.: 30809-671 1+ EUR 41,61 Kassette, 3 HE, 21 TE Herst.-Teile-Nr.: 30809-672 1+ EUR 49,63 Kassette, 3 HE, 28 TE Herst.-Teile-Nr.: 30809-670 1+ EUR 54,70

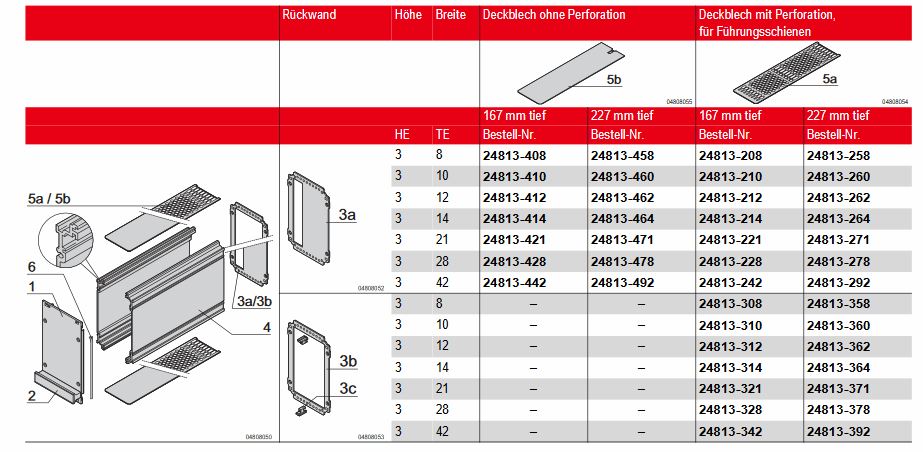

Kassetten Pro, 3 HE, 14 TE
Herst.-Teile-Nr.: 24812-314 1+ EUR 31,28 Kassetten Pro, 3 HE, 21 TE Herst.-Teile-Nr.: 24812-321 1+ EUR 28,83
Kassetten Pro, 3 HE, 28 TE
Herst.-Teile-Nr.: 24812-378 1+ EUR 36,45 Kassetten Pro, 3 HE, 42 TE Herst.-Teile-Nr.: 24812-342 1+ EUR 38,88
20810-305
20810-374

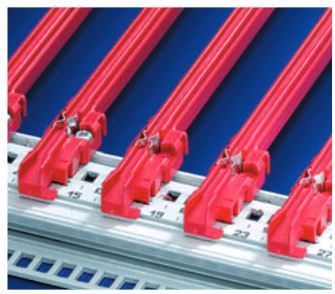

Baugruppenträger europac
SCHROFF
19“ Schwenkrahmen 24HE mit Lagerwinkel +++ Best.-Nr. 20234-133 ATS 1.052
- – Baugruppenträger 3HE / 81TE = 411,48mm
- - Europac-Gehäuse 3HE / 40TE Tiefe 237mm (20814-148)
- - Compac-Gehäuse 3HE / 84TE Tiefe 262mm (10823-250)
- - Comptec-Gehäuse 19“ 4HE Tiefe 300mm mit Acryl-Fronttür klappbar (60225-003, 10225-302)
- - Europac rational 3HE / 84TE (DIN41612 20817-001)
- - STAND 1990-10-05,
Schroff GmbH
KATALOG für die Elektronik 2002/2003, minirack-Kleinschränke 19'' 34 HE, Frontplatten, Stechdosenleisten, Drucklüfter, Frontgriffe, europac rational, Gewindestreifen, Teilfrontplatten, Führungsschienen, BefestigungsSchrauben, HalsSchrauben, SteckBaugruppen, Steckverbinder DIN 41612 Bauform C, Steckverbinder 3-polig 230V, Europa-Laborkarten, BusPlatinen, TestAdapter,
19'' Normenübersicht-Katalog,
Schränke, Gehäuse, Baugruppenträger, Baugruppen, Leiterkarten,
1''=25,4 mm 19''=482,6 mm
1TE=2/10''=5,08 mm 84TE=426,72mm
1HE=1 3/4''=44,45 mm
3HE=133,35 mm
