Elektroinstallation  Elektro-Installation  Elektro Installation für Hobbyelektriker

Hausinstallation     Haus-Installation    Haus Installation für Hobbyelektriker

https://de.wikipedia.org/wiki/Elektroinstallation

Elektroinstallation – Was darf ich eigentlich selber machen?

https://www.sanier.de/elektroinstallation/elektroinstallation-was-darf-man-selbst-machen

https://www.elektrikerwissen.de/elektroinstallation-co-selbst-ausfuehren/

http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#M

https://www.weka.de/elektrosicherheit/elektroinstallationen-durch-nicht-elektrofachkraefte/

http://buerokiefer.de/files/wer_darf_was.pdf

https://www.elektrofachkraft.de/azubis-unter-strom/fachbeitraege/wer-darf-arbeiten-an-elektrischen-anlagen-durchfuehren

https://leuchtmittel-experte.de/elektroinstallation/elektroinstallation-selber-machen-wer-darf-was/

von www.schaltungen downloadbar

~999_c_230V-x_FC0000 Hausinstallationen für Hobbyelektriker, Wechsel- Serien- Kreuz-Schaltung_1a.doc

~715_c_fritz-x_121 Elektrosymbole für den Haus Installationsplan (16 Seiten)_1a.pdf

~300_a_Kopp-x_Kopp Elektroinstallation +++ Haus Installations Schaltungen (1A)_1a.pdf

~082_a_elex-x_85643X  Hausinstallation L1 L2 L3 sw  (R-S-T br)  N bl (Mp gr)  PE gn-ge (rt)_1a.pdf

520_c_fritz-x_Elektrischer Schaltplan für 230V Hausinstallation - Installationszonen DIN18015-3_1a.pdf

520_b_1Gli-3T-1La-9V_FC0019 BC107 BC177 Durchgangsprüfer für Hausinstallationen_1a.doc

300_c_ELEKTRO-x_ELEKTRO plus - Raumplaner einer Haus Elektro-Installation 2017 (48 Seiten)_1a.pdf

300_b_WIRT-x_Elektroinstallationsanlagen in Haus  (18 Seiten)_1a.pdf

300_b_KOPP-x_Elektroinstallation in Haus - InstallationsSchaltungen +++ (17 Seiten)_1a.pdf

300_b_fritz-x_230V Haus Elektroinstallation_1a.pdf

520_c_fritz-x_65039-7_Heizung-Sanitaer_Elektroinstallation_im_Haus_1a.pdf

520_c_fritz-x_25029-8_Elektro-Installation_im_Haus_1a.pdf

x870_b_FRANZIS-x_25029-8 Elektro-Installationen im Haus (241 Seiten)_1a.pdf

Folgende gängigen Dosentypen gibt es bei der Elektroinstallation und kommen häufig zum Einsatz:

• Schalterdose* normal, zum Einbau von Unterputzgeräten wie Steckdosen und Schaltern
• Schalterdose* tief, zum Einbau von Unterputzgeräten wie Steckdosen und Schaltern, zusätzlich können noch weitere Leitungen verklemmt werden
• Abzweig-Gerätedosen*, zum Einbau von Unterputzgeräten wie Steckdosen und Schaltern, zusätzlich können noch weitere Leitungen verklemmt werden
• Abzweigdosen* 70 mm Durchmesser, zum Verklemmen von Leitungen, jedoch keine Geräteeinbau (Schalter, Steckdosen) möglich
• Anschlussdosen für Wandleuchten, dies werden zum Beispiel zum Auslass von Wandleuchte auf einer bestimmten Höhe benötigt

Alle diese Dosen gibt es auch in Hohlwandausführung, in Aufputzausführung und in Feuchtraumausführung

https://dein-elektriker-info.de/hausinstallation-abzweigdosen/

FI-Schutzschalter nachrüsten

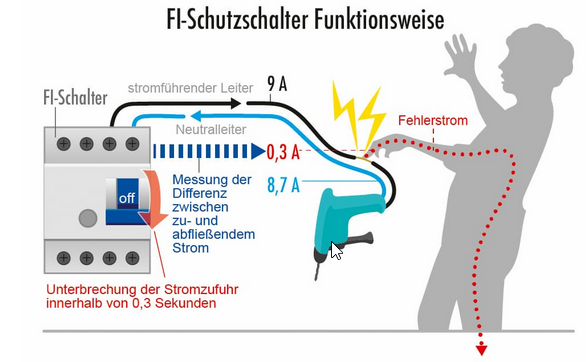

Nur ein Fehlerstromschutzschalter schützt Personen vor Stromschlägen

Der Fehlerstrom Schutzschalter, kurz FI Schutzschalter, sorgt dafür, wenn Personen in Berührung mit einer defekten Leitung oder einem defekten Gerät kommen, dass der Stromkreis in Millisekunden unterbrochen wird.
Da in vielen Altbauten dieser Schutz vor tödlichem Stromschlag oft noch nicht besteht, ist dringend eine Nachrüstung empfohlen.

https://www.sanier.de/elektroinstallation/fi-schutzschalter-nachruesten

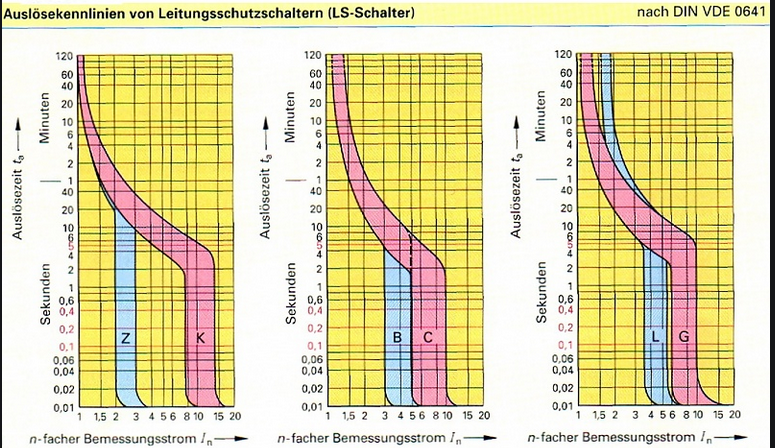

LS-Schalter B16 und L16 Unterschied

https://de.wikipedia.org/wiki/Leitungsschutzschalter

x870_b_FRANZIS-x_3106-0 Elektrik im Haus Praxisbuch (491 Seiten)_1a.pdf

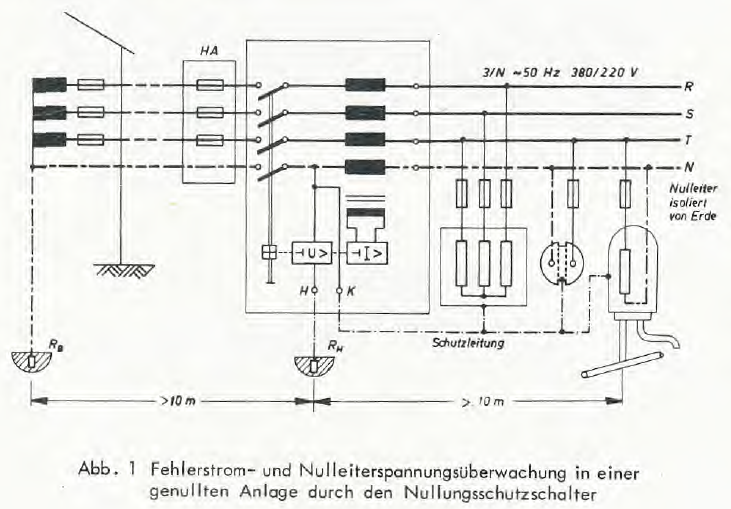

982_a_F&G-x_FI 40-4p Fehlerstromschutzschalter 40A -100mA Auslösestrom_1a.pdf

982_a_F&G-x_FI-Schutzschalter  FI 40-4p Fehlerstrom 100mA 30mA - Technische Daten & Montageanweisung_1a.pdf

Sicherungskasten Zählerverteiler

F&G   Felten & Guilleaume

Leitungsschutzschalter, Sicherungsautomat G10, 380

Der Netzanschluss der meisten unserer Haushalte und Häuser ist – wie schon erklärt
wurde – als „Dreiphasen-Drehstromanschluss“ ausgeführt. Alles, was sich bei so einem
Netzanschluss vor dem Stromzähler befindet, wird von dem Stromlieferanten verplombt
und braucht uns im Zusammenhang mit der hausinternen Elektroinstallation nicht zu
interessieren. Nur was ausgangsseitig an dem Stromzähler angeschlossen ist, haben wir
als „Kunden“ zu bestimmen. Wir wissen, dass die „Stromzentrale“ des Hausnetzes der
Verteilerschrank mit Sicherungsautomaten darstellt, der an dem Stromzähler angeschlossen
ist. Jeder „modernere“ Verteilerschrank beinhaltet mehrere Sicherungsautomaten,
die bei Überlastung (bzw. bei Kurzschluss, der auch nur eine Überlastung
darstellt) den an sie angeschlossenen Stromkreis blitzschnell abschalten. Bei einigen
alten Anschlüssen findet man anstelle der Sicherungsautomaten noch die unhandlichen
Porzellansicherungen, die bekannterweise immer dann durchbrennen, wenn gerade
keine Ersatzsicherungen mehr im Hause sind. Ein einfaches Beispiel der „Verdrahtung“

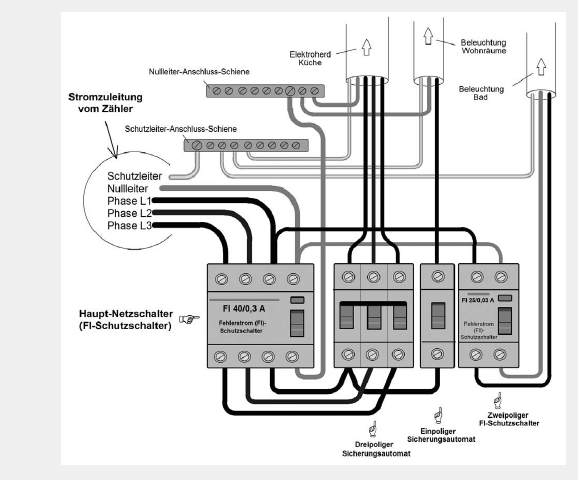

in einem Haus- oder Wohnungs-Verteilerkasten zeigt Abb. 100

Abb. 100: Verdrahtungsbeispiel eines Verteilerkastens (vereinfachte Darstellung)

Abb. 100:  Ein Dreiphasen-FI-Schutzschalter kann bei Bedarf auch mehrere Schaltkreise schützen.

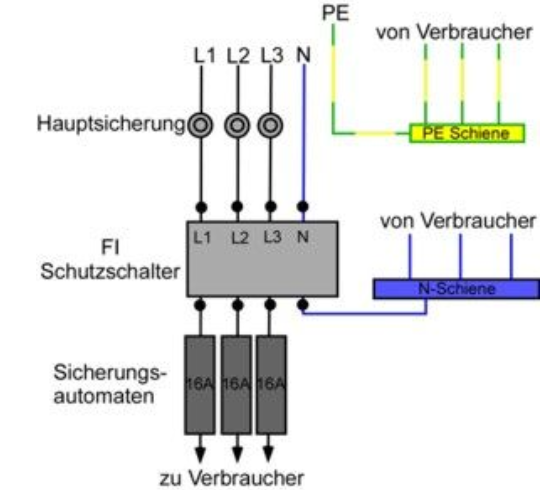

FI Schutzschalter anschließen

https://www.frag-den-heimwerker.com/html/fi_schutzschalter_anschliessen.php

Fehlerstromschutzschalter (Innenaufbau):

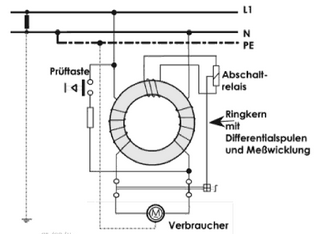

Schaltbild eines Standard FI-Schalters

https://www.schutzschalter-online.de/cms/was-sind-fehlerstromschutzschalter.html

Leitungsschutzschalter F&G Serie 80  (80mm Bauart)

https://elektricks.com/rcd-fehlerstromschutzschalter-anschliessen/

F&G FI-Schutzschalter         F&G Fehlerstromschutzschalter  Type FI 40/4p   3P+N  40 Amp. 100mA  Rn=325 Ohm                          € 15,00   1 Stk.

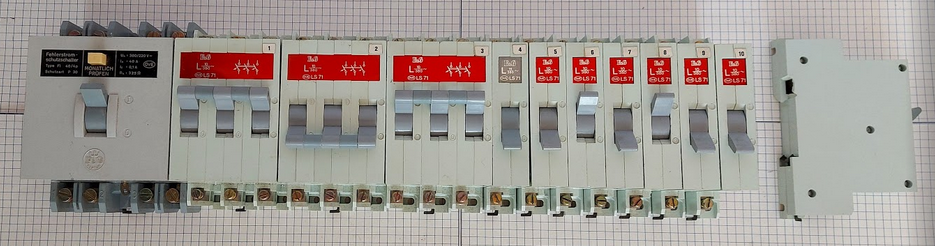

1, 2, 3, F&G Leitungsschutzschalter    LS-Schalter F&G LS71 380/10    3-pol. 10 Amp.  rot                      a' 10,-  3 Stk.

4, F&G Leitungsschutzschalter    LS-Schalter F&G LS71 380/16    1-pol. 16 Amp.  grau                                 5,-  1 Stk.

5, 6, 7, 8, 9, 10, 11, F&G Leitungsschutzschalter    LS-Schalter F&G LS71 380/10    1-pol. 10 Amp.  rot     a' 5,-  7 Stk.

https://de.wikipedia.org/wiki/Leitungsschutzschalter

DIN Schiene fehlt

https://www.conrad.at/de/o/ls-schalter-0217535.html

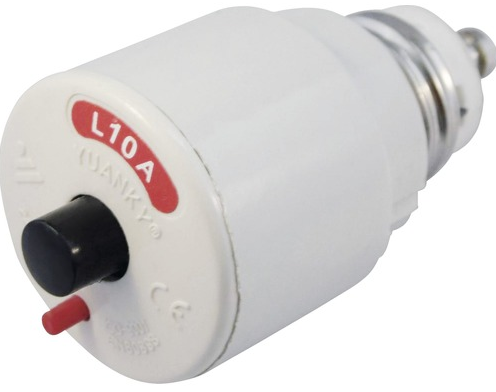

Einschraubautomat

Schraub Sicherungsautomat

Leitungsschutzschalter Sicherungsautomat C 16A 1Pol.

10A Sicherungs-Schraubautomat

HORNBACH Schraubautomat 10A träge  € 17,95   10 Stk. verkauft

********************************************************I*
