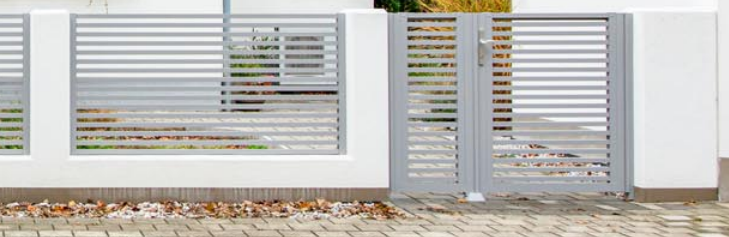

Alu-Premium Querlattenzaun Cardiff Pro
Kurze Gasse 18
A-7035 Steinbrunn
Tel. 0660 / E*_*-E_
JOSEF STEINER Alu-Premium Querlattenzaun Cardiff Pro RAL 7016 anthrazit
Querlattenhöhe 30,3x44,6mm Querlattenbreite
30 mm Lattenabstand
40 mm Lattenabstand
70 mm Bodenluft
24mm Pfostenüberstand bei Flachdeckel AZ-KF1010A
4mm U-Profil Überstand

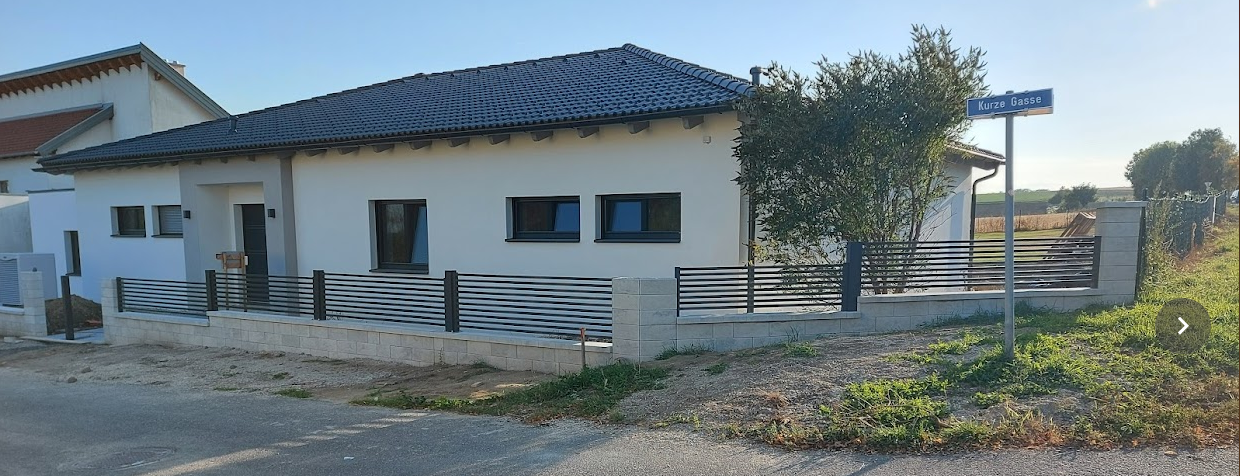

Meine Zaunlängen waren 4,34 m und 24,14 m und 5,69 m
JOSEF STEINER
mailto:info.josefsteiner.com
www.josefsteiner.com
Alu Querlattenzaun Cardiff Pro Seite 48 bis 61_1a.pdf
Bei Alu-Pfosten Feldlänge minus 114mm
Bei Türflügel Lichte Breite minus 270mm
2,0m Alu Querlattenprofile 30,3x44,6mm
2,5m Alu Querlattenprofile
3,0m Alu Querlattenprofile
1,0m Alu U-Profile 52/44,6x48
2,0m Alu U-Profile
0,75m Alu Pfoste-Profile 100x100x4mm
1,00m Alu Pfoste-Profile
1,25m Alu Pfoste-Profile
1,50m Alu Pfoste-Profile
2,00m Alu Pfoste-Profile
3,00m Alu Pfoste-Profile
ACHTUNG die von STEINER gelieferten Abstandhalter haben in der Höhe +/- 0,3mm Toleranz.
Was ja eigentlich kein Problem ist.
ABER
bei 10 Latten sind das 6mm Differenz und die fallen am U-Profil sehr wohl auf.
Entweder mit Schiebelehre auf 0,1mm ausmessen und nur die mit gleicher Höhe verbauen.
z.B. immer nur 30,0mm oder wechselweise 29,9mm & 30,1mm ODER 29,8mm & 30,2mm ODER 29,7mm & 30,3mm
Oder noch besser aus 1m Abstandshalter selber mit Kappsäge schneiden.
VORTEIL ist so nebenbei man kann die Feldhöhe an die vorgegebene Betonsäulenhöhe genau anpassen!
FORMEL siehe weiter UNTEN!
300_b_FRITZ-x_STEINER Alu Querlattenzaun Cardiff Pro_5a.pdf
Josef Steiner - Aufbauanleitungen / Montageanleitungen https://www.josefsteiner.at/anleitungen Josef Steiner - Aufbauanleitung Alu Querlattenzaun Cardiff Pro https://www.josefsteiner.at/media/sonstiges/anleitungen/aluzaun/cardiffpro_montageanleitung.pdf Josef Steiner - Aufbauanleitungen Alu Türrahmen 1-flügelig T8 H15 https://www.josefsteiner.at/media/sonstiges/anleitungen/tore/alutur_t8_h15.pdf

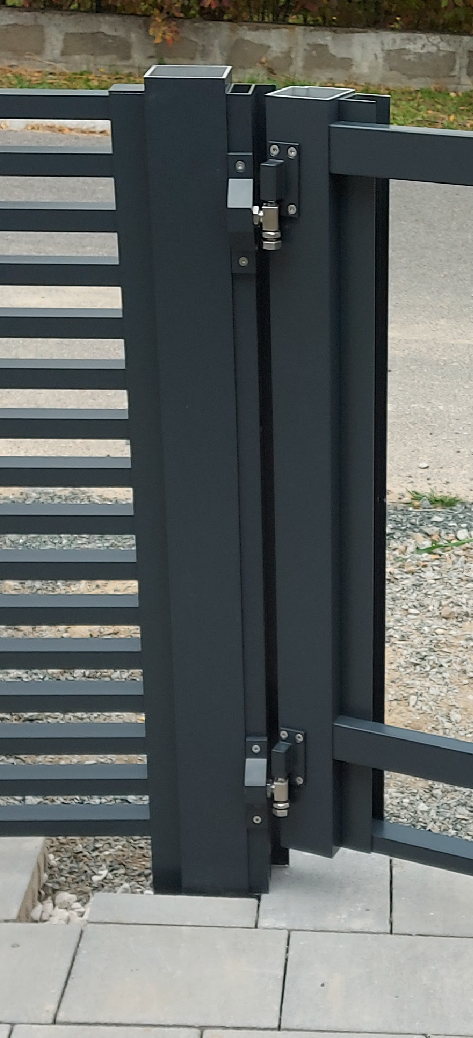

ACHTUNG bei der Türmontage!
Wenn man sich nach der STEINER Anleitung hält und sich nach der angegebenen Formel Lichte Breite minus 88mm hält kann die Tür nur theoretisch geschlossen werden.
Luft beidseitig 10mm. Eine Justage der Tür einfach unmöglich.
Ebenso falsch ist auf dem Scharniertürprofil (Maßbild Abmessungen rechts oben) von Haus aus schon eine Luft von 20mm einzustellen.
Vernünftig ist folgende Vorgangsweise.
An der Höhenposition des Querprofiles oben die Lichte Breite (LB) messen und davon 94mm abziehen = Querprofillänge X OBEN.
Luft beidseitig 13mm.
An der Höhenposition des Querprofiles unten (840mm unterhalb) die Lichte Breite (LB) messen und davon 94mm abziehen = Querprofillänge X UNTEN.
Luft beidseitig 13mm.
Nur so ist ein korrekter sauberer Einbau möglicht.
Sind die LB unterschiedlicht muß das auch bei der Tür so sein.
Nur so ist der Abstandsfehler an der Tür nicht sichtbar ! ! !

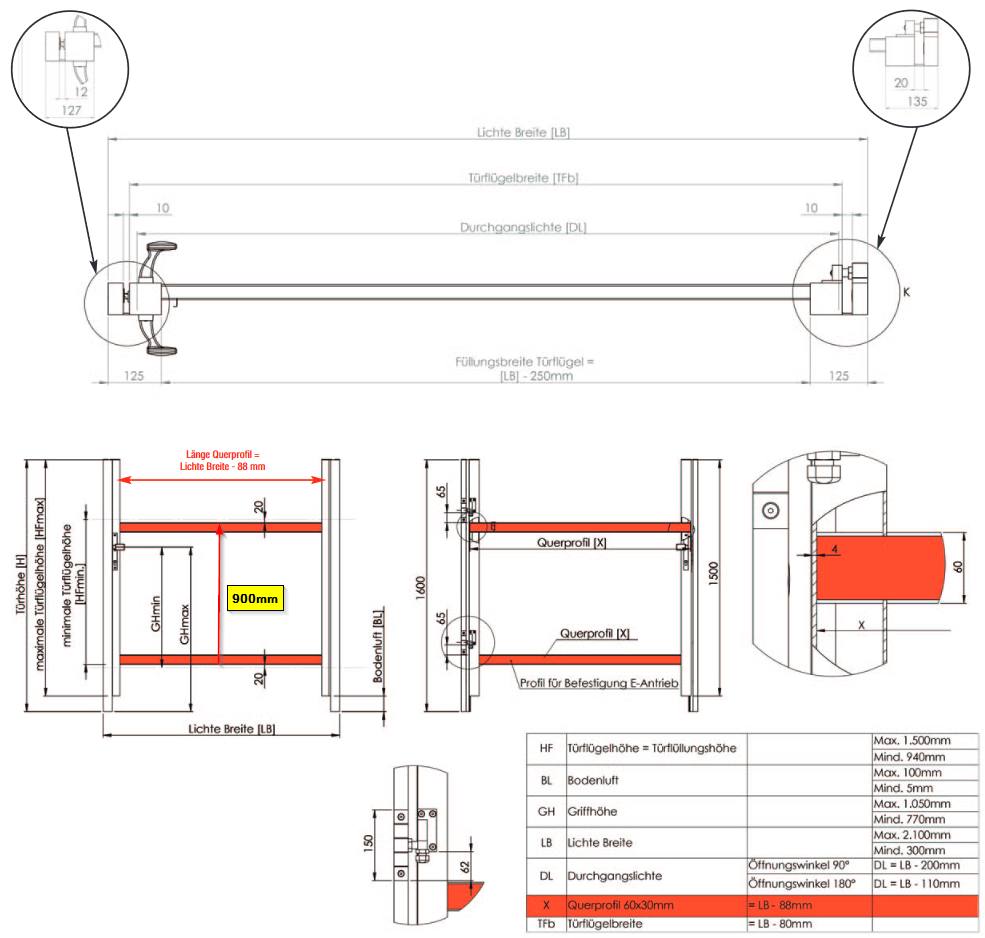

Maßbild Abmessungen

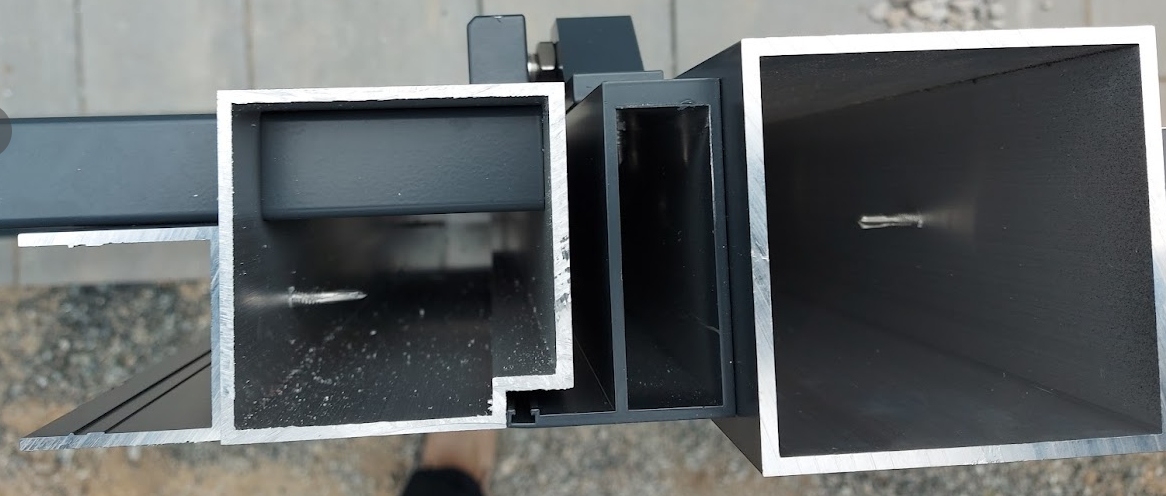

Alu-Premium Tor T8 H15 (T8 =85x85mm H15 = 94..150cm Flügelhöhe)
Die ORIGINAL Aufbauanleitung des STEINER Alu-Türrahmen 1-flügelig AZ-T8 H15 ist FALSCH !
Tür kann nicht geschlossen werden und schon gar nicht genau justiert!

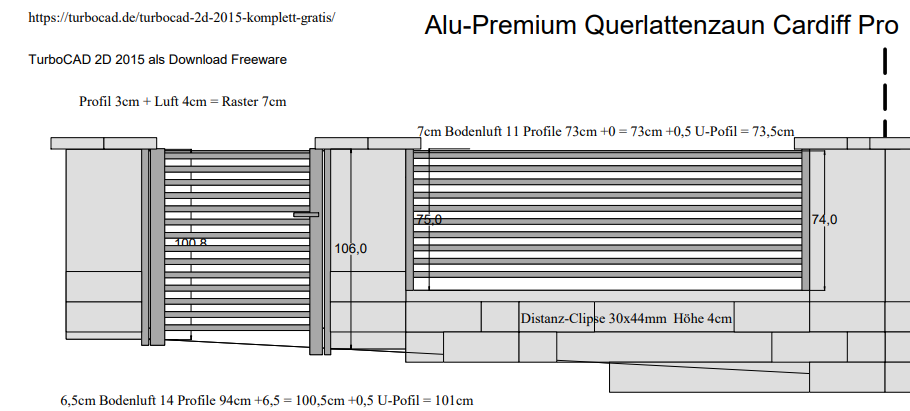

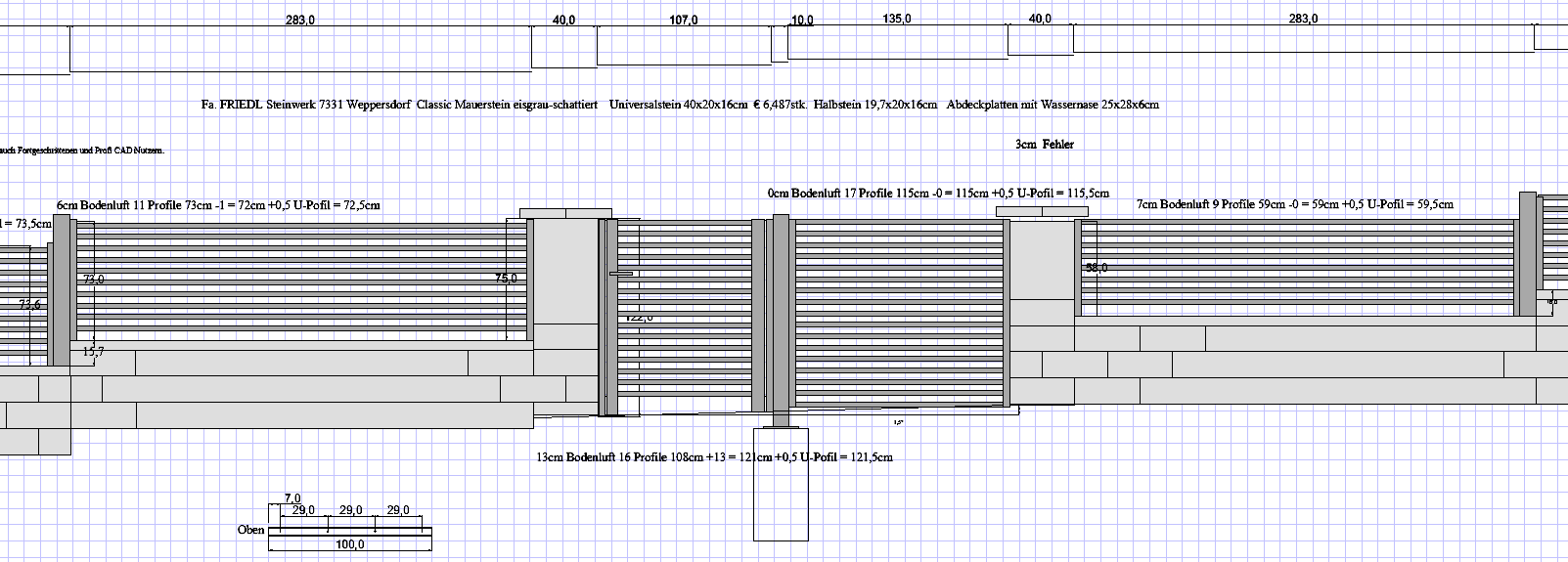

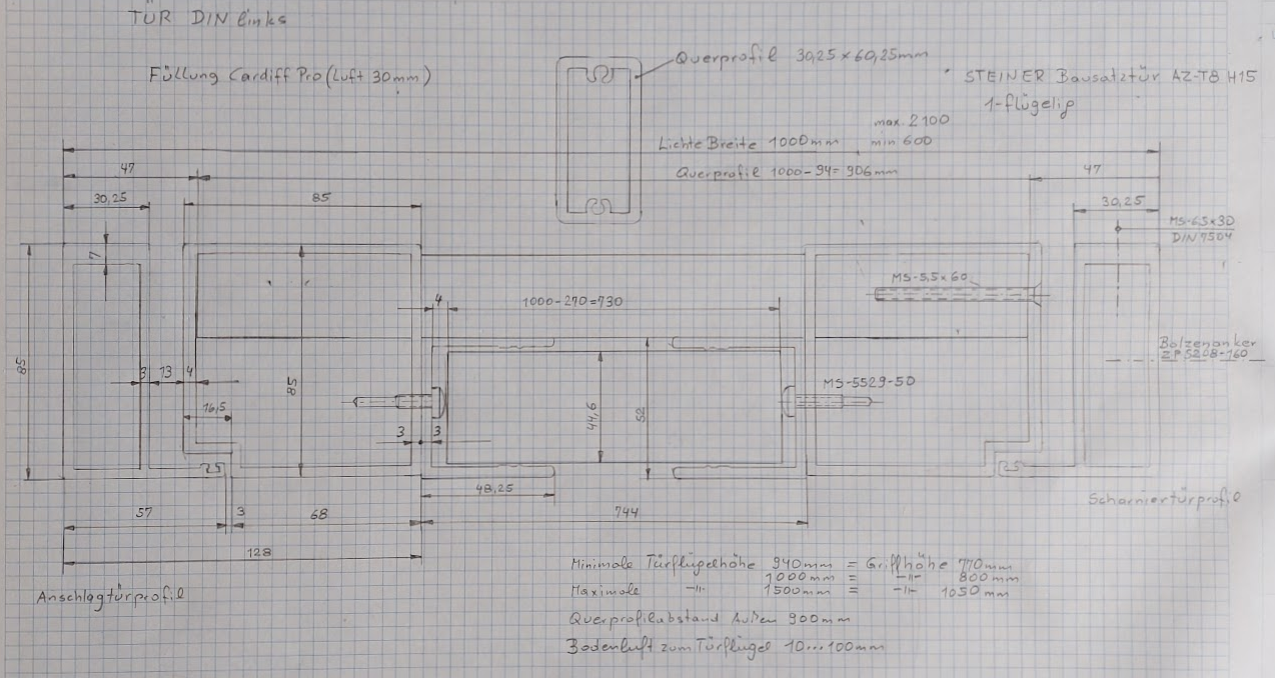

Hier meine in der Praxis gemachte Zeichnung
300_b-STEINER-x_Aufbauanleitung Alu-Türrahmen 1-flügelig AZ-T8 H15 Füllung Cardiff Pro anthrazit DIN links_1a.pdf
Stückliste
AZ-TP6030-140 Querprofil 60x30mm, L=1.400mm 2
AZ-TP8530-15A Anschlagleiste 85x30/57mm, L=1.600mm, Anschlag links / rechts 1 AZ-TP8530-15S Scharnierleiste 85x30/57mm, L=1.600mm 1 AZ-TP8585-15A Anschlagtürprofil 85x85mm, L=1.500mm, Anschlag links / rechts 1 AZ-TP8585-15S Scharniertürprofil 85x85mm, L=1.500mm, Scharnier links 1 AZ-SCHARNIER Scharnier für ALU Drehtür links / rechts angeschlagen 2 AZ-TP-SB Scharnierblock für Bausatztür 2 AZ-DRUECKER Türdrücker 1
AZ-SCHLOSS8 Schlosskasten 8 für Bausatztüre AZ-T8, 1
Set best. aus: Schlosskasten
Modell 9235MM, Zylinder 105=45+60mm und Schließblech
TBSK8530 Abdeckkappe für Bausatztür 8, 85x30mm 2
TBSK8585-1 Abdeckkappe für Bausatztür 8, 85x85mm, links 1 TBSK8585-2 Abdeckkappe für Bausatztür 8, 85x85mm, rechts 1 TBSAK27 Kunststoffabdeckkappe für Bohrlöcher Durchmesser 27 8
AZ-T-DICHT15 Gummidichtung für Bausatztür, L=1.500mm 1
Schraubenset für Bausatztüre, Set bestehend aus: Edelstahlschrauben 1
AZ-T-SCHRAUB selbstschneidend DIN 7504,
3 Stk. MS-3,9x31,
2 Stk. MS-4,5x20,
18 Stk. MS-6,5x30 DIN7504 Biteisätze TORX T30
12 Stk. MS-5,6x60 Biteisätze TORX T25
300_b-STEINER-x_Aufbauanleitung Alu-Türrahmen 1-flügelig AZ-T8 H15 Füllung Cardiff Pro anthrazit DIN links_1a.pdf

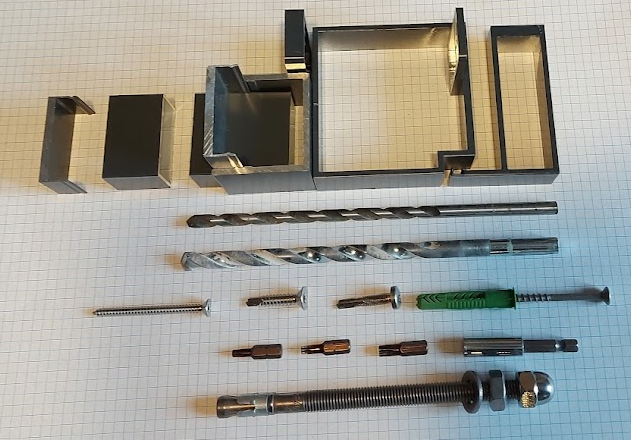

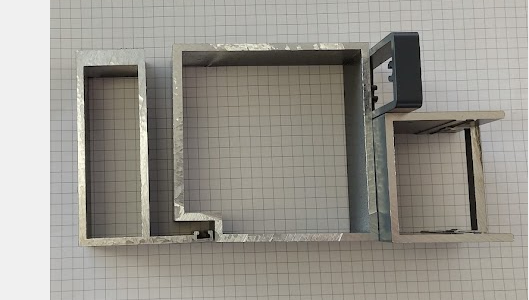

U-Profil 52x48mm innen 44,8/45,5mm
ALU Querlatten 30,3x44,6mm
Clipse AZ40QLE3 30,1x44,6mm
Clipse AZ40QLE4 40,1x44,6mm

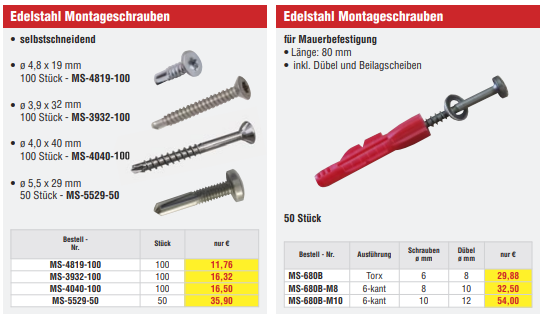

12 Stk. MS-5,6x60 Biteisätze TORX T25 18 Stk. MS-6,5x30 DIN7504 Biteisätze TORX T30 50 Stk. MS-5529-50 DIN7504 Biteisätze TORX T30
S8 Dübbel TORX Edelstahl-Schrauben 5,5x60mm mit Linsenkopf TORX T20
Stein- bzw Betonbohrer 8mmx200mm für Bolzenanker M8 ZP5208-160
Stein- bzw Betonbohrer 10mmx200mm für Bolzenanker M10 ZP5210-160
Bohrtiefe 150+10mm
Benötigte Werkzeuge
Makita Akku Bohr- Schlag- und Schrauber-Maschine DHP 481
STEINER Kapp Metallsäge WZ-KS1800W
Biteisätze TORX T20 Dm=3,94mm
Biteisätze TORX T25 Dm=4,52mm MS-5,6x60
Biteisätze TORX T30 Dm=5,61mmm MS-5529-50 & MS-6,5x30 DIN7504
Schraubendreher Philips Pozidrive klein

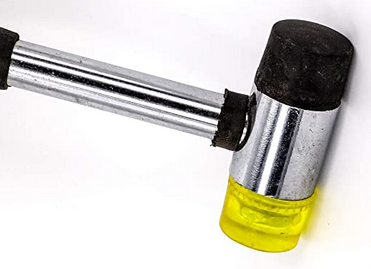

Gummihammer Gummi und Nylon
Maßband / Rollmeter
Stein- bzw Betonbohrer 5mm kurz
Stein- bzw Betonbohrer 8mmx200mm für Bolzenanker M8 ZP5208-160
Stein- bzw Betonbohrer 10mmx200mm für Bolzenanker M10 ZP5210-160
HSS Spiralbohrer 5mm vorbohren bei MS-5529-50
HSS Spiralbohrer 5mm vorbohren bei MS-6,5x30 DIN 7504
HSS Spiralbohrer 6mm U-Profil Bohren bei Steinmauer

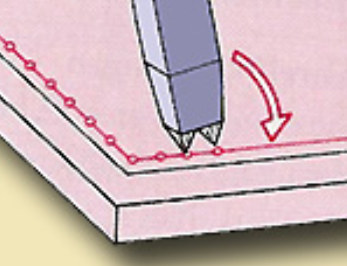

Bauseitige Nachfräsung durch abbohren mit 4mm HSS-Spiralbohrer

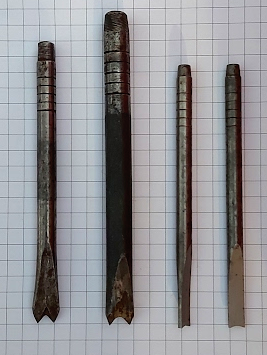

4mm Doppelkörner / Ankörner

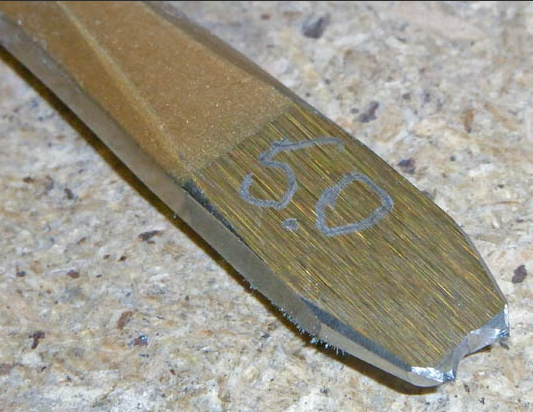

Doppelkörner
a a a a
Heißklebepistole
Klebesticks Dm=10mm dazu
Schiebelehre um die 30mm U-Profil Clipse AZ-40QLE3 (Lattenabstand 30mm) in de Höhe genau auszumessen.
GRUND: Höhendifferenz +/-0,3mm das ergibt bei 10 Latten 6mm FEHLER !
Graues Gewebeband
Bleistift
Filzstift

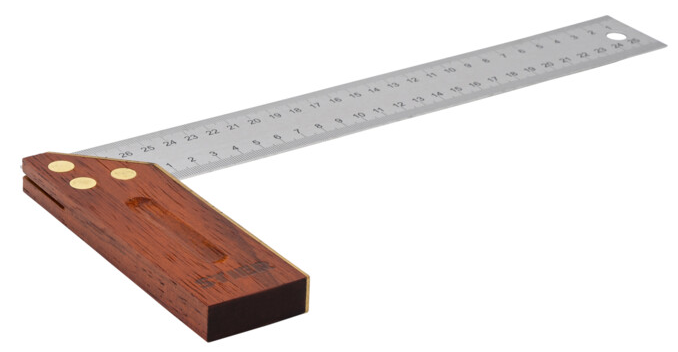

Anschlagwinkel / Schreinerwinkel 90° /45°
15cm Schraubzwingen
25cm Schraubzwingen
2m 13x40mm Holzleisten 2Stk.

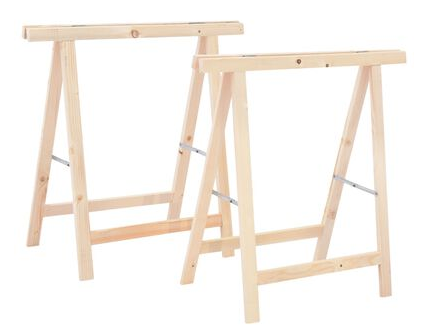

2 Stk. Unterstell-Klappböcke / Schragel /Schragen / Schrage / Schragl / Holzsägebock / Holzbock / Maurerbock / Gerüstbock / Tischbock / Arbeitsböcke / Zimmermannsbock
Klappbarer Sägebock aus Kiefernholz 75x75cm
Fa.
FRIEDL Steinwerk
Industriegelände 2
7331 Weppersdorf,
Tel.: +43 2618-3208-0Fax +43 2618-3208-490 mailto:[email protected]
https://www.steinwerke.at/
Classic Zaun- und MauersteinKlassisch zeitlos ist der Classic Zaun- & Mauerstein, der Zaunfelder perfekt zur Geltung bringt und für eine rundum schöne Begrenzung des Gartens sorgt.Der Stein bildet – als Mauer gesetzt – eine ebenso attraktive wie unaufdringliche Fläche. Er eignet sich als Doppelpfeiler für Carports und Pergolen. Alle Seiten des Steins können als Ansichtsseiten verwendet werden. Zum Zubehör zählen der Durchwurfkasten und der Auslass für die Gegensprechanlage.

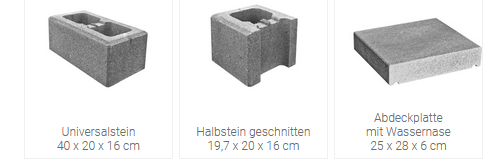

Classic Mauerstein eisgrau-schattiert
Universalstein 40x20x16cm € 6,48 / Stk.
Halbstein 19,7x20x16cm
Abdeckplatten 25x28x6cm (Überstand 5cm längs bzw. 4cm quer)
FAKTEN - umlaufende Fase - alle Seiten als Ansichtsseiten verwendbar - Bausteinsystem aus Universalstein, Halbstein geschnitten und Abdeckplatte - Passend dazu ist auch eine Gegensprechanlage inkl. Briefkasten erhältlich - EXTRAS
Um die Reinigung zu erleichtern, empfehlen Friedl Steinwerke die nachträgliche Imprägnierung mittels Duoprotect DP30 (Mitlieferung gegen Aufpreis möglich).
- montagefertige Anpassung der Steine für den Auslass für die Gegensprechanlage mit Durchwurfkasten gegen Aufpreis möglich WISSENSWERTES
- Die Steine können für Mauern und Zäune eingesetzt werden, sowie als Doppelpfeiler für Carports und Pergolen.
- Um bestmögliche Farbgleichheit zu erreichen, werden Passsteine geschnitten.
Durch die Schnittbreite sind die Passsteine etwas kürzer. Diese Differenz zu den Universalsteinen sollte in den weiteren Fugen der Reihe aufgeteilt werden. https://www.youtube.com/watch?v=wSOBYSITwu8&feature=emb_imp_woyt- Um Frostschäden zu vermeiden, ist auf die empfohlene Betongüte für Füllbeton zu achten (siehe Verlegehinweise). - Bedarf Füllbeton pro Universalstein ca. 5,5 Liter. - Beim Kleben, Mörteln und Verfugen empfehlen wir als Bindemittel Baumit plus Produkte zu verwenden, um Ausblühungen zu reduzieren. - Eine Abdeckung für den Doppelpfeiler (40 x 40 cm) kann durch Zuschnitt von vier Abdeckplatten angepasst werden.
https://www.steinwerke.at/gartentraeume/produkte/classic/classic-zaun-und-mauerstein.html?nomobileredirect=106&cHash=a1548a57eecf6b581022e59871acfe65
https://www.steinwerke.at/fileadmin/PDF/Friedl_Katalog_2022_web.pdf

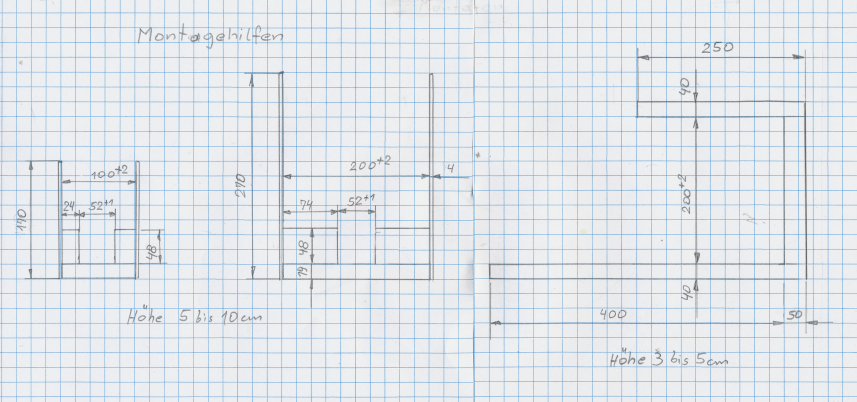

300_b-STEINER-x_Montagehilfen Querlattenzaun Cardiff Pro anthrazit_1a.pdf
30,3+40,1=70,4

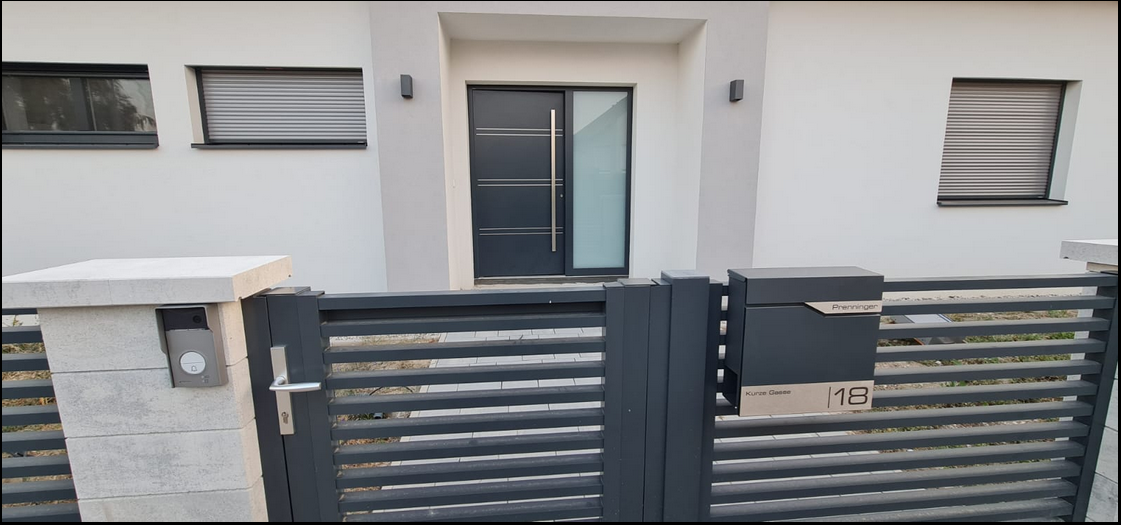

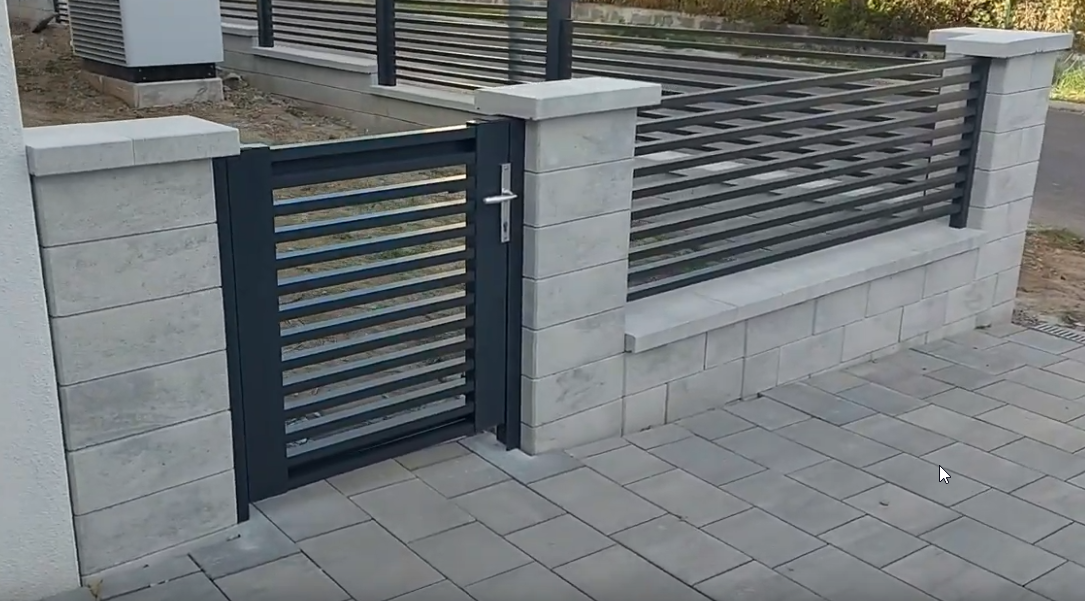

Gartentor neben Garage DIN rechts
Länge des U-Profiles bei 14 Zaunlatten 4cm Lattenabstand und 4mm Abdeckplattenluft
70,4x13+30,3 + 4 = 949,5mm =94,95cm

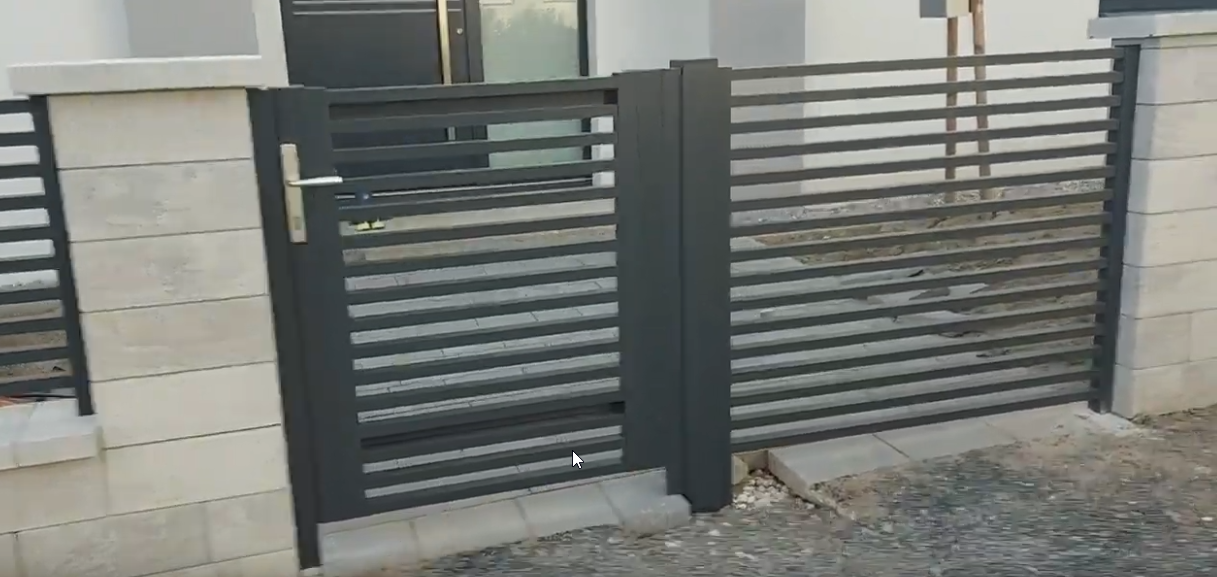

Gartentor beim Hauseingang DIN links
Länge des U-Profiles bei 16 Zaunlatten 4cm Lattenabstand und 4mm Abdeckplattenluft
70,4x15+30,3 + 4 = 1090,3mm =109,03cm
Länge des U-Profiles bei 8 Zaunlatten 4cm Lattenabstand und 70mm Bodenluft & 4mm Abdeckplattenluft
70,4x7+30,3 + 70 + 4 = 597,1mm =59,71cm
30,3+30,1=60,4

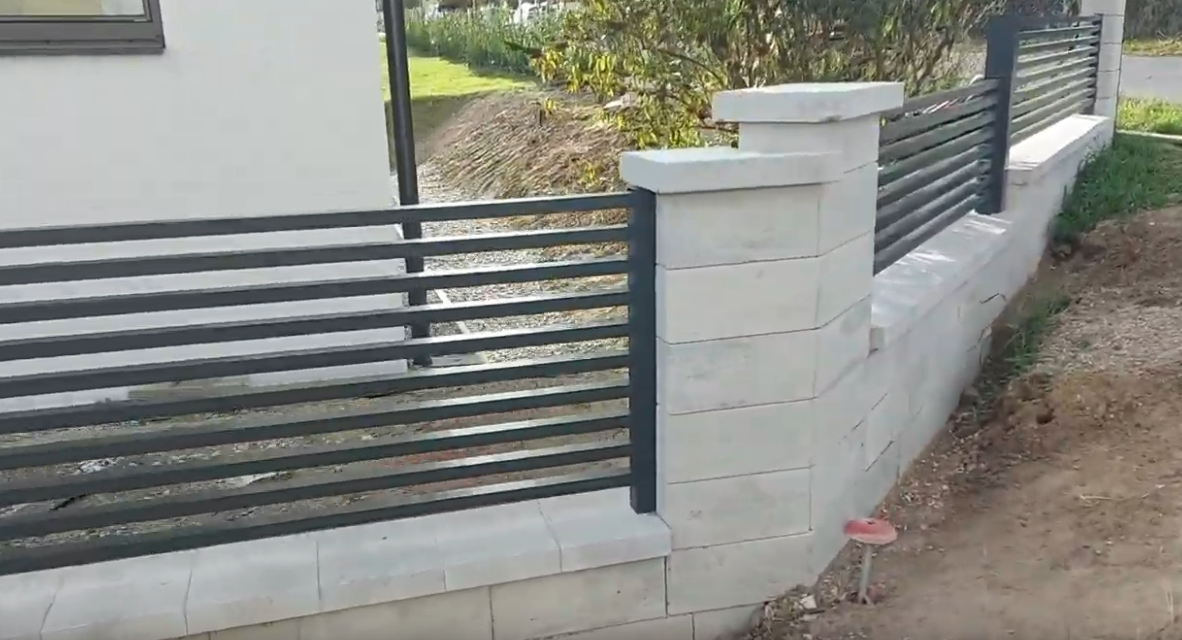

Schräger Zaunteil im Kreuzungsbereich
Länge des U-Profiles bei 9 Zaunlatten 3cm Lattenabstand und 70mm Bodenluft & 4mm Abdeckplattenluft
60,4x8+30,3 + 70 + 4 = 587,5mm =58,75cm
Länge des U-Profiles bei 8 Zaunlatten 3cm Lattenabstand und 70mm Bodenluft & 4mm Abdeckplattenluft
60,4x7+30,3 + 70 + 4 = 527,1mm =52,71cm
Länge des U-Profiles bei 9 Zaunlatten 4cm Lattenabstand und 70mm Bodenluft & 4mm Abdeckplattenluft
70,4x8+30,3 + 70 + 4 = 667,5mm =66,75cm
Länge des U-Profiles bei 10 Zaunlatten 4cm Lattenabstand und 70mm Bodenluft & 4mm Abdeckplattenluft
70,4x9+30,3 + 70 + 4 = 737,9mm =73,79cm
Alu Pfostenüberstand bei Flachdeckel AZ-KF1010A,WP nur 24mm

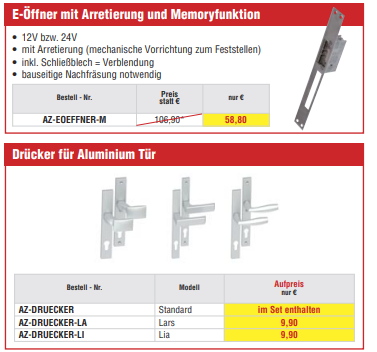

AZ-EOEFFNER-M. 12/24V ac/dc Elektromagnet Öffner mit Speicherfunktion und Verriegelung incl. Schließblech
C-12/24V ac/dc
12V dc 10% AUT INT

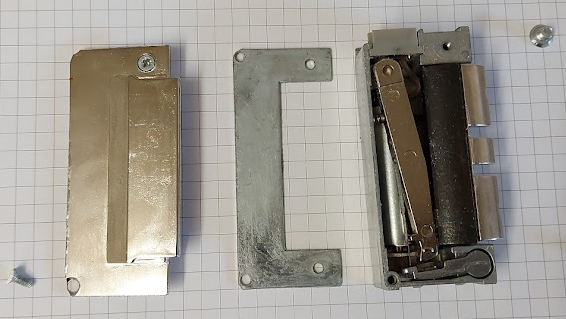

Schließblech für Schlossfalle (Schnapper) auf E-Türöffner effeff 143R 12V724V ac/dc (128.13 Pro Fiv Fa. EFF EFF) mit eingebauter Suppressordiode 12V 0,5A mit mechanischer Tagesentrigelung (Schnapper) umbauen. 2 Draht Technik mit einem Entriegelungshebel versehen. ein einfacher Impuls entsperrt den Türöffner.
https://secure.effeff.de/index.php?key=produktkatalog&c=effeff&treeID=157824&lang=de
Mit einem elektrischen Türöffner kann eine Haustüre aus der Distanz geöffnet werden.
Einer mit Strom versorgter Elektromagnet öffnet die Falle.
Der Elektro Türöffner ersetzt dabei die Standard-Schließplatte des Einsteckschlosses.

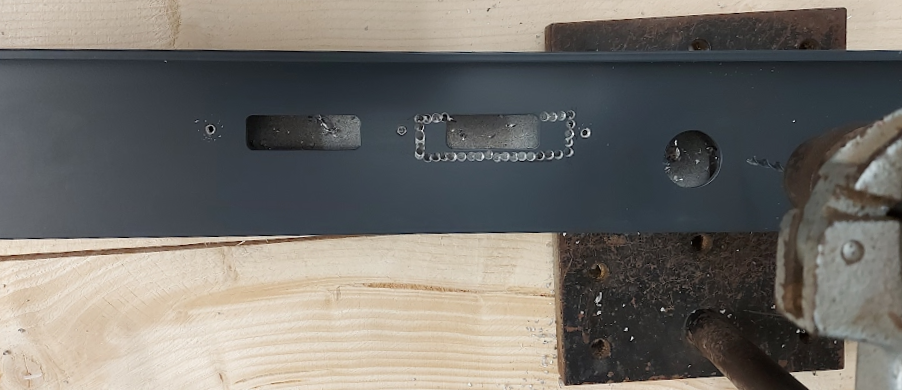

Bauseitige Nachfräsung durch abbohren mit 4mm HSS-Spiralbohrer und 4,5mm Doppelkörner

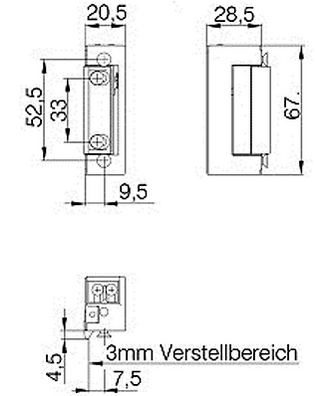

Elektrischer Türöffner, Tagesentriegelung und Speicherfunktion
52,5 mm Schraublochabstand
Zudem kann der Öffner entweder links- oder rechtsherum verwendet werden, da er symmetrisch gefertigt ist
Länge 67mm Tiefe ist 28,5mm aber im Anschlagtürprofil nur 27mm Tiefe vorhanden.
Daher Türöffner schaut 1,5mm vor !

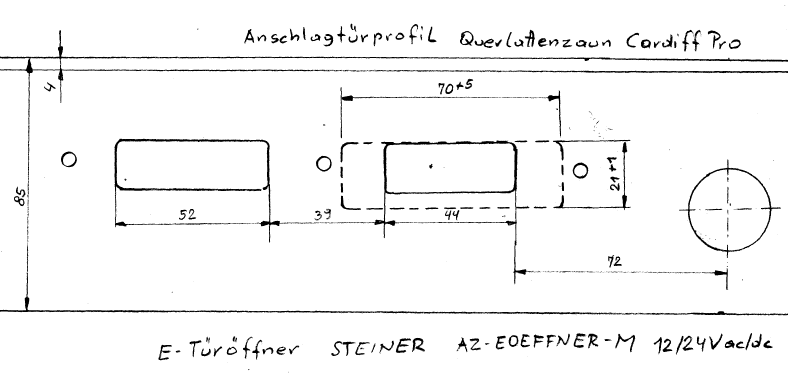

300_b_STEINER-x_E-Türöffner Aussparung Anschlagtürprofil bei Querlattenzaun Cardiff Pro_1a.pdf
STEINER Alu Querlattenzaun Cardiff Pro - 7035 Steinbrunn - Dr. Prenninger_3f.xls
AZ-KF1010A Pfosten Abdeckkappe innenliegend flach Farbe: anthrazit

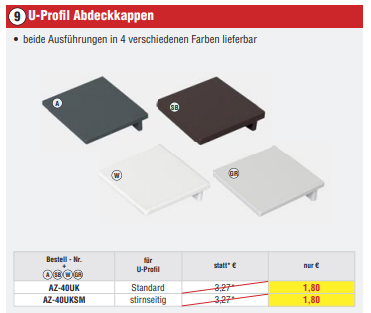

AZ-40UKA Abdeckkappen für U-Profil: 44,4x30mm - Farbe: anthrazit

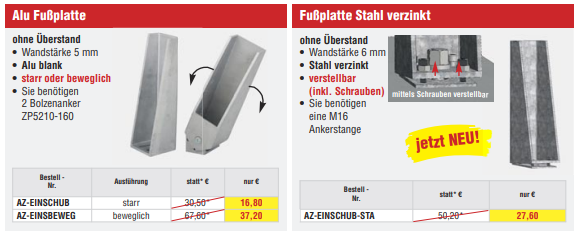

AZ-EINSCHUB Alu Fußplatte ohne Überstand

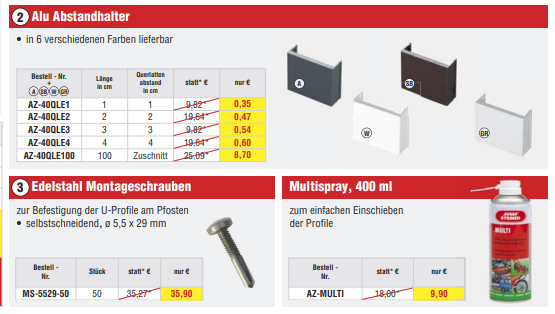

AZ-40QLE3 Alu Abstandshalter 30,1mm
ZP5210-160 Befestigung der Alu Fußplatte ohne Überstand an der Beton-Zaun-Abdeckplatte 28x25x6cm
AZ-RAL7016 Ausbesserungsfarbe 50ml Farbe: anthrazit
MS-6890B Befestigung des U-Profiles am der Beton-Zaun-Säule 20x40cm
Elektrischer Türöffner 12..18..24V ac/dc mit mit mechanischer Tagesentrigelung.
