~015_b_PrennIng-a_hausbau-kelleraussenwand (xx Seiten)_1a.pdf

Kellerdämmung im Erdsaugverfahren - Ohne teure Aufgrabung.

http://www.dichte-keller.de/leistung/kellerdaemmung/kellerdaemmung.html

Abdichten der Kelleraussenwand

Kelleraußenwand abdichten

Außenabdichtung des Kellers und die verschiedenen Lastfälle nach DIN18195.

1) Kelleraußenwand / Ziegelwand bis zur Fundamentoberkante freilegen (max. 30cm unterhalb des Kellersockels)

2) An der Ziegel-Mauer lose Teile entfernen vorstehende Ziegel abstemmen und von Staub befreien.

3) Mit Zementmörtelputz P3 S80 Vorspritzmörtel) verputzen - als Sperrbeton - 72h Trockenzeit (Faustregel: pro mm Putzstärke einen Tag Austrocknungsphase, je nach Witterung),

4) Dichtschlämme auftragen Trass-Haftschlämme 25kg Sack € 8,50 Lagerhaus

5) Bitumen Voranstrich Haft- bzw. Sperrgrundierung (Verbrauch: ca. 0,3 kg/m²)

6) 2-lagig Bitumendickschicht Deckaufstriche - Bitumen-Dämmplattenkleber Verbrauch: ca. 5 kg/m²

7) Perimeterplatten Dämmplatten aus Polystyrol XPS 3Stk horizontal übereinander anbringen - Verkleben Perimeterdämmplatten mit Bitumenkleber

8) 70cm Teichfolie im Fundamentbereich anbringen keine Drainage erforderlich

9) Noppenbahnen verlegen - Noppen Richtung Hauswand

10) Filter-Vlies im Abstand von 20cm von der Wand weg anbringen

11) Rundkorn Schotter 16/32 und Erde wechselweise einbringen - 20cm Rundkies an der Wand ca. 20 cm

Bitumendickbeschichtungen benötigen in aller Regel vor der Verarbeitung ein sehr gründliches Aufrühren und aufgrund der oftmals zweikomponentigen Produkte ist auch ein Umtopfen während des Mischprozesses ratsam.
Das Aufziehen der Bitumenbeschichtung funktioniert am besten mit einer 12mm Zahntraufel.
Sehr empfehlenswert ist auch, mehrmals während der Aufzieh- und Klebearbeiten die Werkzeuge zu reinigen.
Gerade Quirl, Traufel und Kelle werden bei den Arbeiten sehr in Mitleidenschaft gezogen.
Das Bitumen setzt sich relativ schnell am Werkzeug fest, womit irgendwann Traufel und Handschuhe, die ebenfalls nötig sind, eine kaum mehr trennbare Symbiose (Verkleben) eingehen, die das ordentliche Arbeiten deutlich erschweren oder gar unmöglich machen.
Im Allgemeinen klappt das Reinigen mit handelsüblichem Spülmittel (reichlich) versetztem Wasser recht gut.
Zum Aufziehen des Bitumendickanstriches sei noch erwähnt, dass der Untergrund geprüft werden muss, auch wenn die zu bearbeitenden Flächen oberflächlich eben sind

********************************************************I*

Die Außenabdichtung des Kellers wird von der DIN 18195 geregelt

https://de.wikipedia.org/wiki/Bauwerksabdichtung
http://www.hausjournal.net/keller-abdichten
http://www.hornbach.de/cms/de/de/projekte/haus_bauen/grundmauerschutz/kelleraussenwand_abdichten/kelleraussenwand_abdichten.html#tab-2
http://www.1-2-do.com/de/projekt/Abdichten-der-Kelleraussenwand/bauanleitung-zum-selber-bauen/14162/
https://www.obi.at/ratgeber/bauen/haus-und-dachbau/keller-trocken-legen-in-9-schritten/
http://www.baubegriffe.com/Bausachverstandiger_Holzmann-Bauberatung/Blog/Eintrage/2011/9/13_Fachgerechte_Sockeldammung_im_Bestand.html
http://www.xps-waermedaemmung.de/category/beratung-vom-profi/kellerdammung/
http://www.hausbau-tipps.info/hausbau/kellerisolierung-bitumenbahnen.php

Weitere Normungen in Puncto Baustoffe, Abdichtung und Baugrund sind neben anderen zum Beispiel :
•DIN 18195 „Bauwerksabdichtungen“
•DIN 4095 „Baugrund, Dränung zum Schutz baulicher Anlagen“
•WTA Richtlinie Merkblatt 4-6-05/D „Nachträgliches Abdichten erdberührter Bauteile“
•WTA Richtlinie Merkblatt 2-9-04/D „Sanierputzsysteme“
•WTA Merkblatt 4-6 „Nachträgliches Abdichten erdberührter Bauteile“
•WU-Richtlinie „Wasserundurchlässige Bauteile aus Beton“ des Deutschen Ausschusses für Stahlbeton
•EN 13967 „Abdichtungsbahnen, Kunststoff- und Elastomerbahnen für die Bauwerksabdichtung gegen Bodenfeuchte und Wasser“
•DIN 18336 - VOB/C: „Allgemeine Technische Vertragsbedingungen für Bauleistungen (ATV) - Abdichtungsarbeiten“
•Richtlinie „Fassadensockelputz/Außenanlagen“ - Richtlinie für die fachgerechte Planung und Ausführung des Fassadensockelputzes sowie des Anschlusses der Außenanlagen“ vom Fachverband der Stuckateure für Ausbau und Fassade und dem Verband für Garten-, Landschafts- und Sportplatzbau

********************************************************I*

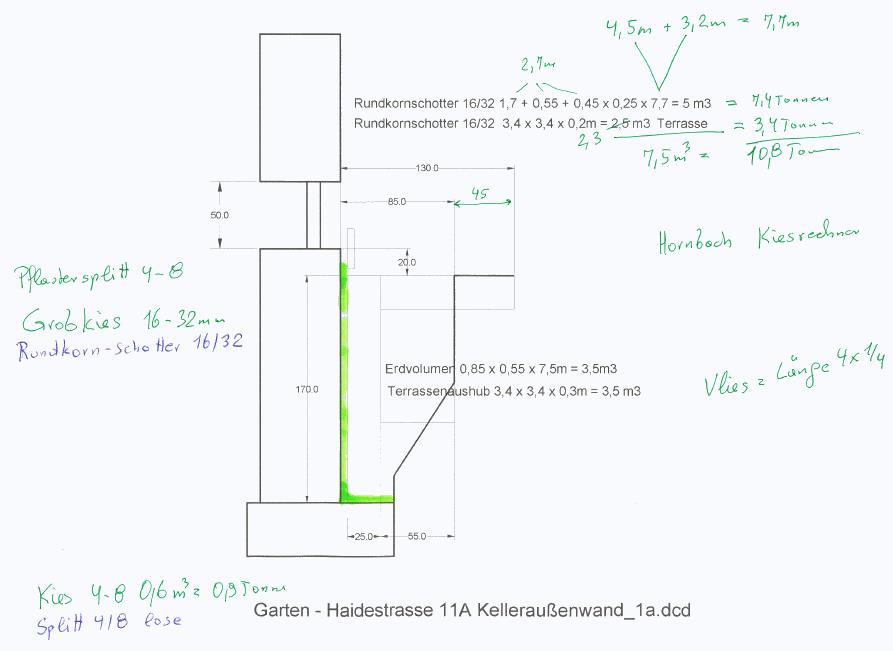

Zement-Mörtel Körnung 0..4mm 4,5m + 3,2m = 7,7m x 1,7m = 13m2
30kg / m2 bei 15mm Putzdicke (daher bei 13m2 = 13 Säcke)
ODER 30kg = 15 Liter
77dm x 17dm x 0,15dm = 196 Liter / 15 = 13 Säcke bei 15mm Putzdicke

8 Säcke 30kg Quarzolith Allzweckmörtel / Sockelputz S80 Vorspritzmörtel                  a' € 7,75 = € 62,00
GRUND für nur 8 Säcke ist: nur 10mm Putzdicke notwendig

1 Packung = 20 Platte BASF XPS Styrodur 2800 C-20 mm 1250x600x20 = 15 m2    ä' € 1,95 = € 39,00

2 Säcke 25kg Flex-Kleber BH Fliesendünnbettkleber hochflexibel für außen a' €7,90 = € 15,80
Als Mittelbettmörtel      8 x 8 x 8 mm    >   4,0 kg/m2   (50kg/4 = 12,5m2)

8m 2m = 16m2 Noppenbahn schwarz    a' € 3,69 / lfm = € 29,52

6m 2m = 12m2 Textil-Vlies / Teich-Schutzvlies a' € 3,89 / m2 = € 46,68

8m 2m = 16m2 0,5mm PVC-Teichfolie a' € 2,25 / m2 = € 36,00

2m HT-Rohr DN75 grau € 5,19
1m HT-Rohr DN75mm grau    € 2,99
1Stk. HT-Bogen DN75mm 87° € 1,39

********************************************************I*
QUARZOLITH S80 Allzweckmörtel 30kg
Die Leistungserklärung ist über diesen QR-Code oder unter www.quarzolith.at elektronisch abrufbar.

EN 998-1:2010    Normalputzmörtel GP
Zement-Normalputzmörtel (GP) für innen und außen
Brandverhalten    Al
Druckfestigkeit    CS IV
Wasseraufnahme    W2
Wasserdampfdurchlässigkeitp    < 25
Haftzugfegigkeit    > 0,08 Nmm2 (bei Bruchbild A,B oder C)
Wärmeleitfähigkeit alpha 10, dry    0,82 W/(m.K) für P = 50%
                                                               0,89 W/(m.K) für P = 90%
Dauerhaftigkeit    - NPD
(Frostwiderstand)

ZUSAMMENSETZUNG
Trockenertel der Mörtelgruppe CS IV bestehend aus Zement und Kalksand von 0-4 mm,
ANWENDUNG
Zement-Putztrockenmörtel als Vorspritzer, Sockelputz und Unterputz (Grundputz) für Wände im Innen- und Außenbereich sowie für kleinflächige Ausbesserungsarten.
UNTERGRUND
Der Untergrund muß sauber, trocken, eben, staub-, frost-, öl- und fettfrei, tragfähig und schwindungsfrei, frei von Rissen, Ausblühungen, sonstige Verunreinigungen und losen Teilen sein.
Betonflächen sind unbedingt mit einer Haftspachtelung vorzubehandeln (z.B.. QUARZOLITH Putz- oder Klebespachtel).
ERGIEBIGKEIT
Ein Sack QUARZOLITH S80 zu 30 kg ergibt unter Zugabe von ca. 5 Liter Wasser ca. 18 Liter Naßmörtel = 1,5m2

9 Säcke = 13,5m2

4,5 + 3,2 = 7,7 x 1,7 = 13m2 Kelleraußenwand

LAGERUNG
Trocken auf Holzrosten ca. 3-6 Monate lagerfähig. Vor Feuchtigkeit schützen.

QUARZOLITH
Webersberger Quarzolith Fertigputz GmbH
Alte Bundesstraße 1
A-5151 Nußdorf - Osterreich
Tel. +43 (0)6272 / 20 400-0

Bitte beachten Sie die technischen Dateinblätter unter: www.quarzolith.at

Enthält:    Portlandzement (chromatarm) CASNr.: 65997-15-1     EINECS: 266-043-4

GEFAHRENHINWEISE
H315    Verursacht Hautreizungen
H317    Kann allergische Hautreaktionen verursachen
H318    Verursacht schwere Augenschäden
H335    Kann die Atemwege reizen

SICHERHE1TSHINWEISE
P102    Darf nicht in die Hände von Kindern gelangen
P260    Staub nicht einatmen
P262    Nicht in Augen, auf Haut oder Kleidung gelangen lassen
P280    Schutzhandschuhe/ -kleidung/Augen- /Gesichtsschutz tragen
P305/315/351 — BEI BERÜHRUNG MIT DEN AUGEN
Einige Minuten lang behutsam mit Wasser ausspülen.
Sofort ärztlichen Rat einholen/ärztliche Hilfe hinzuziehen.
Abfallschlüssel Nr. 31427

Sehr feurer Flex-Fliesenkleber von PCI - PCI Flexmörtel S2 - nicht notwendig auch nicht Lugato nur für teure Fliesen notwendig ! ! !
http://www.pci-aktion.com/pci-flexmoertelr-s2.html

********************************************************I*

BAUHAUS 25kg FLEX-KLEBER

Fliesendünnbettkleber - hochflexibel - für innen und außen

Für innen und außen, frostsicher, grauEinzelabnahme 25 kg € 7,90   1 Palette (= 48 Stk.)   € 6,90

Anwendung:
Flexkleber zum Verlegen von Fliesen, Riemchen, Leichtbau-und Hartschaumplatten.
Flexkleber klebt auf Beton, Putz, Estrich, Anhydritestrich, Mauerwerk und Gipskartonplatten und Leichtbeton.
Auch für Heizestriche, Balkone und Fassaden.
Für innen und außen.
Frostsicher. C 2TE gem. EN 12004.

Untergrund:
Der Untergrund muss tragfähig, formstabil, trocken, sauber, öl-, anstrich-und staubfrei sein.
Lose Teile sind zu entfernen.
Bei saugfähigen Untergründen ist eine Vorbehandlung mit Haftemulsion notwendig.

Verarbeitung:
Flexkleber mit sauberem Wasser (ca. 5 bis 6 Liter pro 25 kg Gebinde) unter ständigem Rühren zu einem knollenfreien Mörtel anmischen.
Nach ca. 5 bis 10 Minuten Reifezeit nochmals durchrühren.
Klebemörtel mit einem Zahnspachtel auf den Untergrund auftragen und gleichmäßig durchkämmen, so dass eine vollflächige Verklebung gewährleistet wird.
Fliesen nur in frischen Kleber einlegen.
Im Dauemassbereich (Schwimmbad, Terrasse, Balkon) ist auf eine hohlraumfreie Verlegung zu achten.
Dafür muss der Kleber auch auf die Rückseite der Platten bzw. Fliesen aufgetragen werden.
Bei der Verlegung auf Heizestrichen muss die Fußbodenheizung mind. ein Tag vor Verlegung abgeschaltet werden und darf erst nacht Erhärtung des Klebers wieder eingeschaltet werden. Verarbeitung nicht bei Luft- und Untergrundtemperaturen unter +5 °C.
Frischen Kleber vor zu schneller Austrocknung, Frost, Regen schützen.

Verbrauch:
Der Verbrauch richtet sich nach Fliesenformat bzw. Auftragsdicke (Zahnung):
Format    Zahnung    Verbrauch
Fliesen 4 x 4 x 4 mm    ca. 1,8 kg/m2
Profilierte Rückseite    6 x 6 x 6 mm    ca. 2,5 kg/m2
Als Mittelbettmörtel      8 x 8 x 8 mm    >   4,0 kg/m2

Die Mittelbettverlegung ist, wie der Name schon sagt, ein Mittelweg zwischen der Dickbett- und der Dünnbettverlegung.
Sie vereint die Vorteile beider Verlegearten: die geringe Anmachwassermenge und die gute Ausgleichsmöglichkeit von Toleranzen im Untergrund oder Belag.
Die Dicke des Kleberbettes liegt in der Regel zwischen 5 und 20 mm.
Beim Anmachen des Verlegemörtels ist darauf zu achten, dass die vom Hersteller vorgegebene Wassermenge genau eingehalten wird.
Ansonsten besteht die Möglichkeit, dass die Platten im Mörtelbett absacken, was zu Überzähnen führen kann.
Mittelbettmörtel eignet sich gut zur Verlegung von großformatigen Fliesen und Platten.

Früher galt die Dickbettverlegung als Standard-Verlegemethode für Keramik- und Natursteinbeläge.
Durch die Entwicklung der Klebemörtel wurde sie weitestgehend durch die Dünnbettverlegung ersetzt.
Wenn die Verlegefläche allerdings unregelmäßig ist oder ungleich dicke Platten verlegt werden sollen, wird die Dickbettverlegung immer noch bevorzugt.
Sie ermöglicht es, sehr ebene Oberflächen zu erzielen.
Außerdem eignet sie sich zur Herstellung großflächiger, mechanisch hochbelastbarer Belagskonstruktionen wie z.B. Industrieböden.
Die Nachteile der Dickbettverlegung liegen vor allem im größeren Zeitaufwand, in den höheren Konstruktionsaufbauten und den größeren Flächengewichten.
Außerdem verstärkt sich durch den hohen Wassergehalt des Verlegemörtels bei verschiedenen Natursteinsorten die Gefahr des Verfärbens.
Um diese zu vermeiden, sind beim jeweiligen Steinlieferer Erkundigungen zu den besonderen Eigenschaften des Materials einzuholen.
Naturstein sollte mit Trasszement, Spezial-Trasszement oder Schnellzement verlegt werden.
Die früher häufig praktizierte Verlegeart der sogenannten Frisch-in-Frisch-Methode sollte nur noch in Ausnahmefällen angewandt werden, sie verlangt sehr viel Sorgfalt bei der Ausführung.
https://www.baunetzwissen.de/fliesen-und-platten/fachwissen/verlegung/mittelbettverlegung-15689

Hersteller

BAHAG AG

Postfach 10 05 61

D-68005 Mannheim

0432
quick-mix Gruppe GmbH & Co. KG
Mühleneschweg 6 D-49090 Osnabrück
Tel.: +49 (0)541 / 601-01
Fax: +49 (0)541 / 601-853

EN 12004   Typ C — Klasse 2 T E
Fliesendünnbettkleber. Hochflexibel. Für innen und außen.
Brandverhalten:        E
Verbundfestigkeit:                                                                                                    Haftzugfestigkeit nach Trockenlagerung: > 1,0 N/mm2
Dauerhaftigkeit gegen Einwirkungen von Klima-/Warmlagerung:    Haftzugfestigkeit nach Warmlagerung: > 1,0 N/mm2
Dauerhaftigkeit gegen Einwirkungen von Klima-/Warmlagerung:        Haftzugfestigkelt nach Wasserlagerung: >1,0 N/mm2
Dauerhaftigkeit gegen Einwirkungen von Frost-/ Tauwechsel-Lagerung:   Haftzugfestigkeit nach Frost-/Tauwechsel-Lagerung: >1,0 N/mm2

********************************************************I*
