Klimaplatte (Kalziumsilikat-Platten)_1g.doc
Wärmedämmplatten aus Kalziumsilikatplatten - Aufstellung_3a.xls

• Silikatgrundierung (ca. € 1,20 /m²)
• Silikatkleber         (ca. € 6,00 /m²)
• Kalkspachtel        (ca. € 5,00 /m²)
• Armiergewebe       (ca. € 2,30 /m²)
• Silikatfarbe           (ca. € 1,00 /m²)

So fallen alleine beim “Zubehör” bereits etwa € 15,- EUR pro m² Wandfläche an.
Werden mehrere Platten übereinander verbaut so muss natürlich etwas mehr Silikatkleber eingeplant werden.
Die 5 cm starken Platten kosten dann noch einmal rund 40,- EUR/m².

Insgesamt kommt man also - bei 5cm dicken Platten - auf einen Gesamtpreis von rund € 55,- m².

Dies währe  für den Einsatz als “Klimaplatte” ausreichend.

5 Pakete a' 20 Stk Klimaplatten Promat MC Fensterlaibung       Art.-Nr. PMCFL10  250x500x10mm          € 3,00 / Stk

2x 25kg                                    Promat MC-Klebespachtel       Art.-Nr. PMCKS                                      € 2,20 / kg

STAND 2006-05-22

********************************************************I*

           Mauertrockenlegung mit Calcium-Silikat-Platte

Anstriche diffusionsoffene Silikatfarbe mit hohen Silikatanteil Fa. ADLER Linzerstr. 206

PRENNINGER Fritz, Haidestrasse 11A,  A-4600 Wels

Zahnteilung 6x6x6 4,2mm Steghöhe  Verbrauch 3..3,5kg/m2

Istzustand 20 % Mauerfeuchte.
Können sie mir bitte, von Ihren Klimaschutzplatten, die techn. Daten mitteilen.
In den Unterlagen des Hr. Hinterberger keine derartigen Angaben ersichtlich.

Innendämmung mit Klimaplatte (Kalziumsilikat-Platten) diffusionsoffen, wärmedämmend
Werkstoff: zellstoffarmiertes Kaziumsilikat (ohne Mineralfasern)
Formveränderung bei 90% rel. Luftfeuchte = 0,01%
Reversible Wärmedehnung 6,0.10-6 m/mK
Plattengröße LxBxD = 1250x500x25 mm, 1000x750x30 mm,
Rohdichte = ca. 235 kg/m3 (200 bis 300) bei 25mm 5,8 kg/m2
Porosität = ca. 90 Vol.%
Brandschutzklasse nach DIN 4102 = A1 nicht brennbar
Druckfestigkeit bei 10% Stauchung = 1,2 N/mm2 (1,4 N/mm2)
Biegefestigkeit = 0,8 MPa = N/mm2 (0,6 N/mm2)
Wärmeleitfähigkeit lambda = 0,060 W/mK
WasserDampfdiffusionswiderstandszahl µ = ca. 6 (5 bis 20)
Wasserdampfaufnahme > 30m % ca. 1,5kg/m2
Wasseraufnahmekoeffizient w = 75 kg /m2.h0,5
Wasserdampfaufnahmekoeffizient 44x10-3 kg /m2.h0,5
Freie Wassersättigung Ws = 830 kg/m3
absortives Wasseraufnahmevermögen
(20 °C und 80% r.F.) ca. 4,8% ca. 280 g/m2
kapillares Wasseraufnahmevermögen ca. 255% ca. 15kg/m2
(WA bei 25mm 20 kg Wasser/m2.h) (WA das 2,5 fache des Plattengewichtes)
Kapillare Wasseraufnahme ca. 270 M.-% ca. 26kg/m2
Schalldämm-Maß Rw=27 dB

pH-Wert alkalisch pH = 10,5
Spezifische Wärmekapazität c = 0,95 kJ/kgK
Formaldehyd und FCKW frei
(Wärmedurchgangskoeffizient U-Wert = W/m²K)
(Wärmedurchlasswiderstand R = m2K/W)

Alternative dampfdiffusiunsfähige Holzfaserplatte (aus Sägewerksreste verpresst)

48 cm Vollziegelmauer ohne Dämmung lambda=0,71 W/mK R= 0,68 m2K/W U-Wert=1,18 W/m2K
48 cm Vollziegelmauer mit 25mm Kalziumsilikat lambda=0,71 W/mK R= 0,68 m2K/W

lambda=0,06 W/mK R= 0,42 m2K/W U-Wert=0,71 W/m2K
daher um 40% weniger Wärmeverlust.

Haidestrasse Außenmauern
Wärmedurchlaßwiderstand R in (m2K/W), Wärmeleitfähigkeit Lambda in (W/mK),
Wärmedurchgangskoeffizient U-Wert in (W/m2K)

Außenmauer Westseite Haidestrasse ab 2006
Eternit 0,006 m / lambda 0,600 W/(m.K) R = 0,010 (m2.K)/W -
Weichholz 0,016 m / lambda 0,150 W/(m.K) R = 0,106 (m2.K)/W –
Leisten = Luft 0,028 m / lambda 0,065 W/(m.K) R = 0,431 (m2.K)/W –
Kalk-Zement-Mörtel 0,015 m / lambda 0,900 W/(m.K) R = 0,017 (m2.K)/W –
Altbau Vollziegel 0,480 m / lambda 0,710 W/(m.K) R = 0,676 (m2.K)/W -
Holzwolle Leichtbau 0,015 m / lambda 0,090 W/(m.K) R = 0,167 (m2.K)/W –
Kalk-Zement-Mörtel 0,015 m / lambda 0,900 W/(m.K) R = 0,017 (m2.K)/W –
Leisten = Luft 0,028 m / lambda 0,065 W/(m.K) R = 0,431 (m2.K)/W –
Weichholz 0,016 m / lambda 0,150 W/(m.K) R = 0,106 (m2.K)/W –
Außenwände, Fenster und Verglasungen Rsi + Rse R = 0,170 (m2.K)/W –
SUMME R = 2,131 (m2.K)/W –

U-Wert nach DIN 4108 TL2
U-Wert = 1 / 2,131 (m2.K)/W = 0,47 W/(m2.K) -
U-Wert-Obergrenze laut Bauordnung Ob. Öst. soll 0,50 W/(m2.K) -

Außenmauer Nordseite Haidestrasse ab 2006
Kalk-Zement-Mörtel 0,015 m / lambda 0,900 W/(m.K) R = 0,017 (m2.K)/W -
Altbau Vollziegel 0,480 m / lambda 0,710 W/(m.K) R = 0,676 (m2.K)/W -
Kalk-Zement-Mörtel 0,015 m / lambda 0,900 W/(m.K) R = 0,017 (m2.K)/W -
Kalziumsilikat 0,030 m / lambda 0,060 W/(m.K) R = 0,500 (m2.K)/W -
Außenwände, Fenster und Verglasungen Rsi + Rse R = 0,170 (m2.K)/W -
SUMME R = 1,380 (m2.K)/W –

U-Wert nach DIN 4108 TL2
U-Wert = 1 / 1,38 (m2.K)/W = 0,72 W/(m2.K) -
U-Wert-Obergrenze laut Bauordnung Ob. Öst. soll 0,50 W/(m2.K) -

Bei einer Außentemperatur von -10 °C (Raumtemperatur 20 °C)und einem U-Wert=1,18 W/m2K (48 cm Vollziegel)

entsteht eine Wand Oberflächentemperatur innen von 15,5 °C.
Wand mit 3 cm Kalziumsilikat U-Wert=0,66 W/m2K isoliert dann Oberflächentemperatur innen von 17,5 °C.


Mit freundlichen Grüßen
fritz prenninger

********************************************************I*
ARBEITSANLEITUNG:
01. Tapeten ablösen, alte Farbe (dichte Anstriche) abschaben
02. Losen oder salzhaltigen Putz abschlagen und neu mit Kalk-Zement-Putz verputzen.
03. Wand muß eben sein (max. 3mm auf 1m Länge uneben) Stark saugende Untergründe vornässen.
04. Platten mit feinzahnigen Fuchsschwanz auf erfordeliche Maße zuschneiden.  5% Verschnitt einplanen
05. Platten mit Grundierung, allseitig grundieren um ein „Aufbrennen“ des Klebers zu verhindern.
06. Platten auf der glatten Sichtseite 3x45° mit Schleifbrett leicht fasen
07. 1 Liter Wasser auf 3,5 kg/m2 Spezialkleber mit Zahntraufel (Zahnspachtel Zahnung 8x8mm) vollflächig auf der geriffelten Seite auftragen und durchgekämmt (Steghöhe ca. 6mm). Achtung nur kurze Offenzeit.
IST-Verbrauch bei 6x6mm Zahnspachtel (Steghöhe 4,2mm) 2,0kg/m2
08. Bei unebenen Untergrund pro m2 10 Klebepunkte aufbringen, mit ca. 10cm Durchmesser
09. Kantenstöße müssen frei von Kleber bleiben.
10. Am Boden beginnend, Stoßfugen brauchen mit Kleber nicht versehen werden. Sorgfältig lot- und fluchtgerecht arbeiten.
11. Platten um ½ Plattenstärke stoßfugenversetzt ankleben (im Verband verlegen, keine Kreuzfugen)
12. Platten in den Raum-Eckern in Verzahnung fugenlos verlegen.
13. An Decken und bei kritischen Untergrund Platten mit 2 Nageldübel und an den Stößen Glasfasergewbe in den Innenspachtel einlegen.
14. An Raumaußenecken einen Kantenschutz anbringen.
15. Platten einschwimmen und stirnseitig stoßen (ohne Kleberauftrag, Kantenstöße müssen frei von Mörtel sein). Es soll vollflächige Verklebung erzielt werden. (Verklebungsfläche > 70%)
16. Jede Platte mit 2 Stk Schlagdübel 6mm Edelstahl-Putznägel mit angesetztem Dübel und Scheibe flächeneben einschlagen (Nageldübel) keine gute Idee da sich Nägelstellen verfärben.
17. Stossfugenbereich mit Kleber sauber und eben überspachteln.
18. Nach 24 Stunden Trocknungszeit weiterarbeiten.
19. Fensternischen Hohlraum mit Perlite auffüllen
20. Grundierung aufstreichen welche ?????? (Klimagrund)  mit 3,5:1 Kleber-Schlämme mit Quast-Pinsel überstreichen
21 Streichen mit diffusionsoffener Silikatfarbe oder Kalkfarbe oder Mineralfarbe (Wand außen mit Silikonfarben streichen keine Dispersionsfarben verwenden)

********************************************************I*

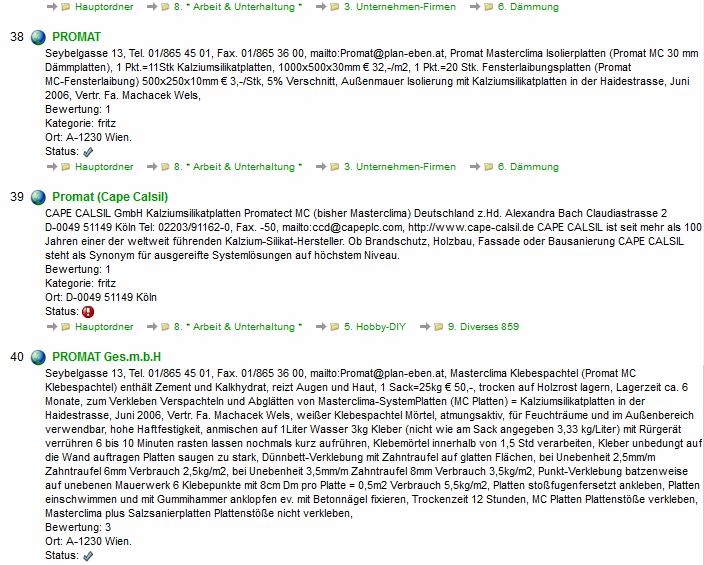

                       Kalziumsilikatplatten-Hersteller
http://www.promat.de        Promat    Masterclima Kalziumsilikatplatten BEA- Gebäudesanierung A-4030 Linz
http://www.veinal.at           Veinal    Klimaplatten Kalziumsilikatplatten Veinal A-4710 Grieskirchen
http://www.getifix.de         Getifix    Klimaplatten Calciumsilikatplatten Pöll-Bau A-4651 Stadl-Paura  Sanierputzplatte 1250x1220x25 mm Calciumsilikatplatten (für Wand)
http://www.isotec.de         ISOTEC Klimaplatten Calciumsilikatplatten Ing. Alfred Plass A-4063 Hörsching
http://www.epasit.de         Epasit,   Epatherm etp, Dipl.Ing. Josef F. Drs A-3071 Böheimkirchen     Wohnklimaplatten, Kalziumsilikatplatten, Calciumsilikatplatten,
http://www.sotano.de        Sotano    Klimaplatten  1250x1000x25 mm Calciumsilikatplatten (für Wand) 500x250x15 mm Kalziumsilikatplatten (für Fensterlaibungen)
http://www.redstone.de     redstone Masterclima   1250x1220x25 mm Calciumsilikatplatten (für Wand)
http://www.contherm.de    Contherm Klimaplatten Calciumsilikatprodukte CONTHERM CS 1100
http://www.calsitherm.de   Calsitherm Klimaplatte Calciumsilikatplatten
http://www.klimaplatte.net Calsitherm Silikatbaustoffe GmbH  1250x1000x25 mm Calciumsilikatplatten (für Wand) 500x250x15 mm Kalziumsilikatplatten (für Fensterlaibungen)

********************************************************I*

Wärmedämmplatten    Kalziumsilikatplatten  Calciumsilikatplatten

                          Klimaplatten    Wohnklimaplatten

                                    https://www.wlw.de/de/suche/calciumsilikate

                                    https://de.wikipedia.org/wiki/Calciumsilikat-Platte

Kalziumsilikat-Platten, Calziumsilikat-Platten, Calziumsilikatplatten, Kalziumsilikatplatten

Calsitherm Silikatbaustoffe GmbH  Klimaplatten aus Calciumsilikat   Silca 200   www.calsitherm.de     www.klimaplatte.net

Calciumsilikat-Wärmedämmstoff     CALSITHERM Silikatbaustoffe   https://www.calsitherm.de/

GETFIX Klimaplatten  Kalzium-Silikatplatte  GETFIX Klima  www.getfix.at

Masterclima
redstone Kalziumsilikatplatten 30mm www.redstone.de

redstone  https://www.redstone.de/

B.R.S Bau & Reparaturservice, A-4632 Pichl bei Wels, www.brsgmbh.at
HORNBACH
Bauhaus
Eternit

Promasil Calciumsilikat-Dämmplatten
Kalziumsilikatplatten Promat  Promatect MC    www.promat.de

Kalziumsilikatplatten Promasil 950-KS  https://www.promat.com/de/industry/technologien/calciumsilikate/calciumsilikat-produkte/promasil/3845/

Wohnklimaplatten etp 30mm      Calciumsilicatplatten epatherm      www.epasit.de

Epasit  Epatherm Wohnklimaplatten   www.epasit.de

Wohnklimaplatten                      https://www.wohnklimaplatte.de

Klimaplatten Klima-Aktiv-Platte 30mm   www.bea-online.at

VEINAL-Klimaplatten  http://www.veinal.at/Leistungen/Klimaplatten.htm

ISOREC-Klimaplatten   Isotec-KLP    www.isotec.org    www.isotec.de

Contherm CS 1100 Wärmedämmsystem  https://www.contherm.de/produkte/

Anti-Schimmel-Platte  www.bea-online.at

Kalziumsilikatplatten für die Innenraumsanierung und Schimmelsanierung  https://kalziumsilikatplatten.com/

Allerdings liegt die Wärmeleitfähigkeit von Kalziumsilikatplatten durchschnittlich nur bei 0,050 bis 0,065 W/(mK).

Fachgerecht ist das Tapezieren von Kalziumsilikatplatten nicht.

Quelle:

https://heimwerker-berater.de/kalziumsilikatplatten/

https://www.bauen.de/a/innendaemmung-mit-kalziumsilikatplatten.html

https://www.der-fachwerker-saniert.de/kalziumsilikatplatten/

https://www.hausjournal.net/kalziumsilikatplatten

********************************************************I*

Suche in www.linksammlung.info mit "silikatplatten"

********************************************************I*

    U-Wert berechnen: So berechnet man den U-Wert

http://www.hausbaumagazin.at/u-wert-berechnen-so-berechnet-man-den-u-wert/


300_b_OÖ-x_Ökologisch bauen und gesund wohnen - Innenausbau_1a.pdf
300_d_fritz-x_HWB-Leitfaden 2007 - Leitfaden für die Berechnung des Heizwärmebedarfs_1a.pdf

OBI Öst. Institut für Bautechnik Nr. OIB-382-010/99
300_d_fritz-x_OIB-Leitfaden für die Berechnung von Energiekennzahlen (März 1999)_1a.pdf

www.oib.or.at

********************************************************I*
                  ISAR BAUSCHUTZ  Schriften  (1A)

01. Abdichtarbeiten

03. Feuchte Wände und aufsteigende Feuchtigkeit
04. Nicht alles dicht, oder ...?
06. Mauertrockenlegung, mittels Elektroosmose oder anderer elektrophysikalischer Methoden
      Entfeuchten mit Erdstrahlablenkgeräten und deren UNSINN  (Zauberkästchen)

07. Energiesparen - leichtgemacht.

08. Feuchte Mauern durch falsches Lüften

09. Gesundheitsschäden durch falsches Heizen und Lüften

10. Lüften aber wie?

13. Instandsetzungsverfahren für feuchte Kellerräume

14. Keller besser nutzen!

15. Mauertrockenlegung bei Gebäuden (Wenn man lieber auf dem Trockenen sitzt)

17. Feuchtigkeit im Mauerwerk

18. Umgang mit Luftentfeuchtern

20. Verfahren gegen aufsteigende Feuchtigkeit

22. Wer hilft bei Feuchte Mauern und Keller

23. Probleme mit der Schimmelpilzbeseitigung

26. Mauerwerk-Trockenlegung

28. Verpressung gegen eindringendes Grundwaser oder Hangwasser.

29. Warum ist eine Mauertrockenlegung notwendig?

30. Richtiges Lüften im Keller.

32. Sinn und Unsinn von Wärmedämmung

34. Bauphysikalische Ursachen für Schimmelbildung

35. Richtiges Lüften

38. Mechanismen der Durchfeuchtung einer Wand

43. Wärmetechnische Grundlagen und Begriffe

http://isarbautenschutz.com/category/schriften/
