7400 zu 4000

    EWB  Electronics Workbench Multisim
Suche Beispielprogramme zu Herbert Bernstein BUCH PC Digital Labor

 Wer hat die Beispielprogramme zu diesem BUCH
                  Multisim - [a1-30]     bis     Multisim [7-30]
                                a3-11.ewb  bis  3-78.ewb


Reihe PC & Elektronik
PC Digital Labor    € 39,95    (Buch vorhanden)
Praxisnahes Lernen mit TTL- und CMOS-Bausteinen
Herbert Bernstein
Dipl.-Ing. Herbert Bernstein lehrt an der Technikerschule München die Fächer Grundlagen der Elektrotechnik/Elektronik und Messtechnik. Er ist Autor zahlreicher Fachbücher auf dem Gebiet der Elektrotechnik/Elektronik.
https://privatschule.sabel.com/muenchen/technikerschule/

Dipl.-Ing. Herbert Bernstein

Dozent an der Technikerschule (Messtechnik und Elektronik)
und IHK (Fertigungstechnik) in München

Gysisstraße 9
D-81379 München
Tel: 089/788645


Der Interaktive Grundkurs auf CD-ROM für alle Elektro-und Elektronikberufe
Das ganze Wissen der Digital-Elektronik auf 600 Seiten
Mit der erforderlichen Software auf 2 CD-ROMs um 250 Experimente sofort auf Ihrem PC durchzuführen



300_c_FRANZIS-x_PC Digital Labor - NI MultiSIM 7 - Inhaltsverzeichnis_1a.xls
http://darcverlag.de/PC-Digital-Labor


Das vorliegende Buch soll mittels integrierter Bausteine der TTL- und CMOS-Technik einen Einstieg in die digitale Schaltungstechnik ermöglichen.
Es beinhaltet das notwendige Grundwissen zum logischen Entwurf von Digitalschaltungen und wendet sich an den praxisorientierten Einsteiger und Studierenden, der sich anhand von Einzelbausteinen die Digitaltechnik Schritt für Schritt erarbeiten will.
Das Buch enthält eine Demo-Software von Electronics Workbench, mit der die geplanten Schaltungen vor der praktischen Realisierung simuliert werden können.

Die TTL- Bausteine 74XXX (Transistor Transistor Logik) und CMOS-Bausteine 4XXX (Complementary Metal Oxide Semiconductor ) werden wegen ihrer Typenvielfalt seit etwa den 70er-Jahren in großen Stückzahlen eingesetzt und eignen sich in hervorragender Weise zum Einstieg in die moderne Digitaltechnik.

So gibt es z. B. Familien für Standard-TTL (Std), Advanced-Low-Power-Schottky-TTL (ALS), Advanced-Schottky-TTL, Fast-Schottky-TTL (F), High-Power-TTL (H), Low-Power-TTL (L), Low-Power-Schottky-TTL (LS), Schottky-TTL (S), Silizium-Gate-CMOS (HC) und Metal-Gate-CMOS (4000-Serie).
Alle Familien werden praxisorientiert behandelt.

Neben den allgemeinen Eigenschaften wie Schaltungsaufbau, statischem und dynamischem Verhalten sowie Störeinflüssen werden auch Funktionen, Kenndaten, Anschlussbelegung und die verschiedenen Bausteintypen angegeben.

Der richtige Umgang mit TTL- und CMOS-Bausteinen ist eine der Grundvoraussetzungen für den Einstieg in die Mikrocontrollertechnik.

Das Buch eignet sich besonders für die Berufsausbildung in Schule und Betrieb.

Auf den 2 CD-ROMs
NI MultiSIM 7 — Englische Lightversion
NI MultiSIM 7 — Deutsche Evaluationversion  (ACHTUNG: volle Funktionalität nur für 45 Tage Trial DE)


576 Seiten
1., Aufl. (13. Juli 2006)
ISBN: 3-7723-4224-8
23 x 16,6 x 4,6 cm
www.franzis.de


Seit etwa 1970 kennt man die TTL-Technik (Transistor Transistor Logik) und etwa ab 1972 die CMOS-Technik (Complementary Metal-Oxide Semiconductor).
Die große Zahl an integrierten Schaltkreisen der TTL-Serie 74XXX und CMOS-Typen 4XXX mit ihren technologischen Eigenschaften werden in dem vorliegenden Fachbuch behandelt und die wesentlichen Unterschiede gezeigt und erklärt.
TTL- und CMOS-Bausteine bilden die Grundelemente der hochintegrierten Technik, und kennt man die logischen Grundschaltungen, ist der Umgang mit Neuentwicklungen aus der Digitaltechnik kein Problem.

Die Typenvielfalt der TTL- und CMOS-Technik für
Standard-TTL (Std),
Advanced-Low-Power-Schottky-TTL (ALS),
Advanced-Schottky-TTL (AS),
Fast-Schottky-TTL (F),
High-Power-TTL (H),
Low-Power-TTL (L),
Low-Power-Schottky-TTL (LS),
Schottky-TTL (S),
Silizium-Gate-CMOS (HC)
Metal-Gate-CMOS (4000-Serie)

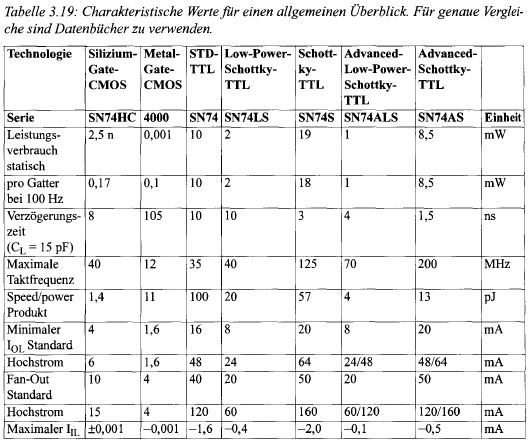

gibt einen Überblick über die Eigenschaften für allgemeine Anwendungen.
Um den Vergleich und die Entscheidung zu erleichtern, werden deshalb beide Techniken, ungeachtet ihrer unterschiedlichen Herstellungstechnologien, anwenderorientiert im Buch behandelt, und nur in den schaltungstechnischen Anwendungsfällen werden Unterschiede sichtbar.
Die vorliegende Zusammenstellung wendet sich an den praktisch tätigen Anwender ebenso wie an die Studierenden.
Sie sollten mit den verschiedenen TTL- und CMOS-Typen und mit den dazugehörigen Schaltkreisen vertraut gemacht werden.
Im Aufbau des Inhaltes werden die für die TTL- und CMOS-Serie allgemein gültigen Daten nicht ständig wiederholt, sondern nur einmal behandelt.
Damit wird nicht nur Platz gespart, sondern auch Raum für andere wertvolle und unentbehrliche Informationen frei.

Neben der Durchlaufverzögerung und Leistungsaufnahme sind auch die Eingänge mit ihrem „fan in" interessant.
Die drei Ausgangsstufen der TTL- und CMOS-Technik sind
Gegentakt-Endstufe (Totem-pole),
offener Kollektor (O.C.)
Tri-State-Ausgang (Dreizustand mit 0- und 1-Signal bzw. Z-Zustand, wenn der Ausgang hochohmig ist).
Hierzu ist auch die Ausgangsbelastbarkeit (fan out) wichtig, die angibt, wieviel Lasteinheiten (N) der Baustein bei L-Potential (0-Signal) und H-Potenzial (1-Signal) treiben kann.
Auch die typischen und Worst-case-Störspannungsabstände werden behandelt.

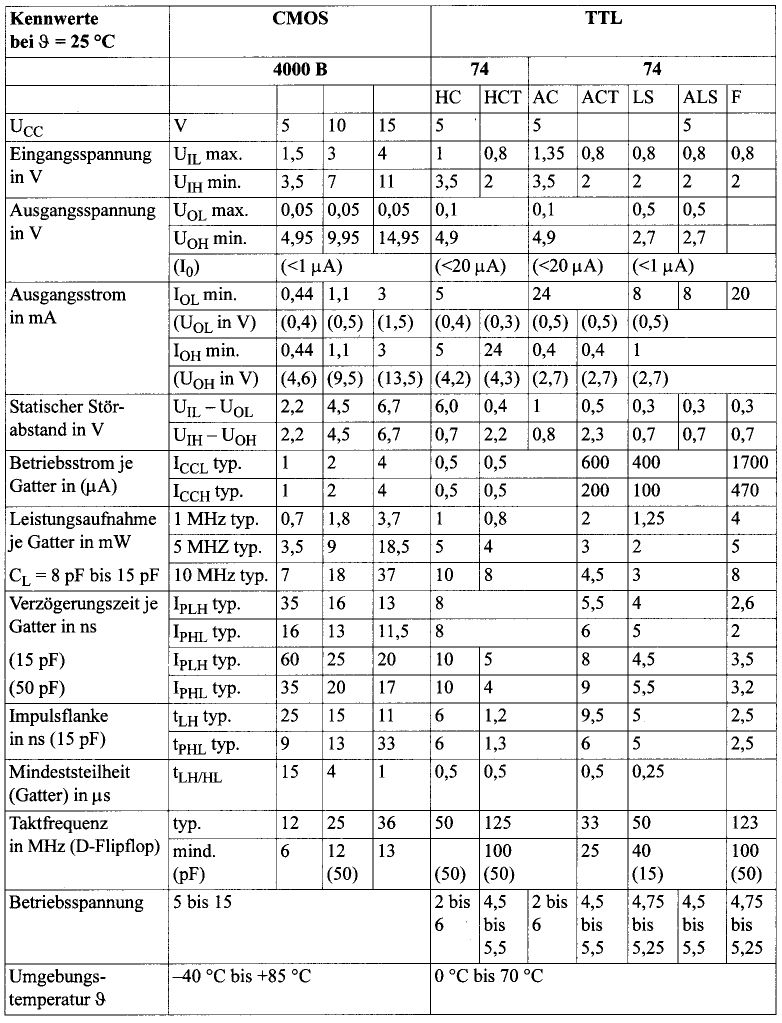

Kennt man die Spezifikationen der einzelnen Familien und die digitale Schaltungsanordnung, lässt sich ein elektronisches System erfolgreich realisieren.
Dies gilt besonders, wenn durch die Simulations-Software ein entsprechendes Hilfsmittel zur Verfügung steht.
Mit NI MultiSIM  (früher EWB Elektronics Workbench) können Sie zahlreiche digitale Schaltungen erfolgreich realisieren und in eine sicher funktionierende Hardware umsetzen.
Zur Simulation gehören auch zahlreiche Messgeräte aus der Digitaltechnik, die das Arbeiten erleichtern.

Das Buch soll als Einführung in die digitale Schaltungstechnik mit integrierten Bausteinen der TTL- und CMOS-Technik dienen.
Es enthält daher Erläuterungen zum logischen Entwurf von Schaltungen und ausführliche Hinweise zum elektrisch günstigen und störsicheren Aufbau.
Die Sammlung von Anwendungsbeispielen macht es auch für den Leser zu einem Handbuch, das für viele Schaltungsaufgaben rasch einen ersten Entwurf anbietet und Hilfsmittel zum Abändern und Anpassen an den speziellen Anwendungszweck bereithält.






*********************************************************

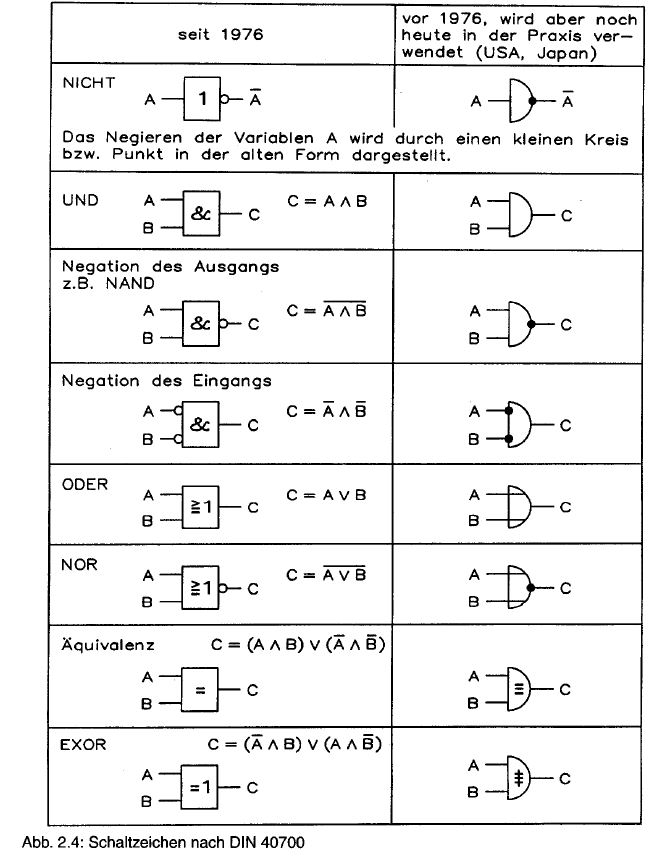

                                   7 Gatter-Typen
1) NOT-Gatter NICHT-Gatter > 7404  4049 = I = invertiert
http://de.wikipedia.org/wiki/Nicht-Gatter

2) AND-Gatter UND-Gatter & 4011
http://de.wikipedia.org/wiki/Und-Gatter

3) NAND-Gatter NICHT UND-Gatter  (von englisch: not and) &1 7400
http://de.wikipedia.org/wiki/NAND-Gatter

4) OR-Gatter ODER-Gatter >= 7432
http://de.wikipedia.org/wiki/Oder-Gatter

5) NOR-Gatter NICHT ODER-Gatter  (von englisch: not or oder von englisch nor >=1 7402
http://de.wikipedia.org/wiki/NOR-Gatter

6) XOR-Gatter (von engl. eXclusive OR auch EXOR auch EOR, exklusives ODER, „entweder oder“) =1 7486
http://de.wikipedia.org/wiki/XOR-Gatter

7) XNOR-Gatter (engl. eXclusive NOT OR auch ENOR, exkusives NICHT ODER) =1 74266
http://de.wikipedia.org/wiki/XNOR-Gatter


Wired-AND   (englisch für verdrahtetes UND)
http://de.wikipedia.org/wiki/Wired-AND

Wired-OR   (englisch für verdrahtetes ODER)
http://de.wikipedia.org/wiki/Wired-OR


z.B.
AND_OR_I                             Und Oder Nicht
FULL_ADDER                        VollAddierer
SR_FF                                    RS-FlipFlop
JK-FF                                     JK-FlipFlop      7476
http://de.wikipedia.org/wiki/Flipflop

MONOSTABILE_VIRTUAL     MonoFlop      74121
SCHMITT_TRIGGER <II         SchmittTrigger

http://de.wikipedia.org/wiki/Kategorie:Digitale_Schaltungstechnik


Literatur:
Ulrich Tietze, Christoph Schenk,  Halbleiter-Schaltungstechnik  12. Auflage, Springer-Verlag, 2002, ISBN 3-540-42849-6.
Klaus Beuth,                                 Digitaltechnik                            10. Auflage, Vogel-Verlag,     1998, ISBN 3-8023-1755-6.
Manfred Seifart, Helmut Beikirch, Digitale Schaltungen                 5. Auflage, Technik-Verlag,   1998, ISBN 3-341-01198-6.



List of 7400 series integrated circuits

http://en.wikipedia.org/wiki/List_of_7400_series_integrated_circuits

Liste von integrierten Schaltkreisen der 74xx-Familie

http://de.wikipedia.org/wiki/Liste_von_integrierten_Schaltkreisen_der_74xx-Familie
http://www.mikrocontroller.net/articles/74xx


List of 4000 series integrated circuits

http://en.wikipedia.org/wiki/List_of_4000_series_integrated_circuits
http://samstechlib.com/100850613/en/
Pinbelegung:
http://www.kingswood-consulting.co.uk/giicm/
ChipDB - Pinouts von gängigen 74xx
http://www.msarnoff.org/chipdb/



Vergleich der TTL-Logik Typen

http://www.fh-sw.de/sw/fachb/et/halbl/stdlogik.htm


300_c_fritz-x_ TTL-Schaltkreise  für logische Grundfunktionen - Tabelle_1a.xls

7404            NICHT-Gatters
7405            NICHT-Gatters
