ABUS Security-Center Photoelectric Beam Detector
30m Laser Lichtschranke LS2030
Laser Wellenlänge 650nm, Leistung < 5mW, Laserklasse 3a (Klassifizierung nach DIN VDI 0837)

ABUS Dual-Infrarot-Lichtschranke LS2030 12V 2x 65mA = 1,56W

IP55 173x74x72mm

West (Rx) Ost Tx

Receiver Transmitter

Empfänger Sender

Aktive Infrarot-Lichtschranke (Dual-Lichtstrahl gepulst)

Außen 30m ( Innen sogar 60m )

Hauptmerkmale

· Hohe Überwachungsreichweite
· Sichere Detektion durch gepulste Dual-Lichtstrahlen
· Einfache und schnelle Installation durch horizontale und vertikale Ausrichtung von Sender und Empfänger
· Einstellung durch Laserstrahl, LED-Anzeige und Messung des
Spannungspegels
· Einstellbare Durchschreitungszeit (50ms bis 700ms)
· Relaisschaltung (NC/NO) und LED-Signal bei Alarm
· Im Außenbereich einsetzbar: wasserdicht (IP55) und temperaturbeständig
· Einsatzgebiete: Alarmanlagen, Videoüberwachung, Beleuchtung, etc. (z.B. Türen, Flure, Parkplätze, Hallen, Zäune,…uvm.)
· Sabotageüberwachung von Sender und Empfänger durch Deckelkontakt

Lieferumfang

· Infrarot-Sender (Tx) mit Frontabdeckung (Standort Nachbar-Mauer)

1-2 Spannungsversorgung 10..12Vdc..30 - ohne Polarität

3-4-5 n.c.

6-7 NC Sabotageausgang (Tamper)

· Infrarot-Empfänger (Rx) mit Frontabdeckung (Standort Mülltonnen)

1-2 Spannungsversorgung 10..12Vdc..30 - ohne Polarität (Power non-polarity) ------- Kabel blau -12V ------- Kabel braun +12V

3 COM Alarmkontakt schwarz U2=HAL13s pin-3 GND ------- Kabel braun +12V

4 NC Alarmkontakt (Öffner) gelb U2=HAL13s pin-2 Q wenn Laser nicht unterbrochen 56k (gn-bl-or-go) mit GND verbunden KEIN ALARM

5 NO Alarmkontakt (Schließer) ------- Kabel gelb/grün +12V Buzzer
6-7 NC (Öffner) Sabotageausgang (Tamper)

IC2 = U2 = HAL13s

pin-2 Q gelber Draht mit 56k Widerstand

pin-3 GND schwarzer Draht

Drähte nicht verbunden (Enden offen) entspricht Tür offen und daher ALARM (auch ein 1M Widerstand verhält sich wie offen)

560k mit GND verbunden (Enden geschlossen) entspricht Tür geschlossen und daher KEIN ALARM

Power-LED (Grün: Tx+Rx): Versorgungsspannung an Sender (Tx) und Empfänger (Rx) angelegt.
Alarm-LED (Rot; Rx): Fehlende Ausrichtung oder unterbrochener Lichtstrahl
Signal-LED (Gelb; Rx): Schwacher IR-Strahl oder unterbrochener Lichtstrahl

ABUS-Laser-Lichtschranke

Leitungen in den Keller

1=blau

2=braun

5= ge/gn

2 Brücke auf 3

Leitungen zu MEDION-Door-Sensor

3= schwarz

4= 56k (gr-bl-or-gd) gelb

MD 90703

MSN 5003 6517

PIN: NNC-199

Anschlußklemmen Empfänger (Rx)

1. Buzzer -12V Masse bl ------- O

2. +12V Ub br ------- O

3. COM br ------- O ---- HAL13s pin-3

4. N.C. (Öffner) O ---- 56k HAL13s pin-2

5. Buzzer N.O. (Schlie) ge/gn ------- O

6. N.C. Sabotage O

7. N.C. Sabotage O

ABUS Dual-Infrarot-Lichtschranke LS2030 (außen 30m - innen 60m) Fehlerbehebung

LASER 650nm 5mW Laseklasse 3a

Fehler                                                                                 Mögliche Gründe                      Lösung
Power-LED an Sender (Tx) und Empfänger (Rx) leuchtet nicht    - Falsche Verdrahtung oder fehlende Spannungsversorgung    - Überprüfen Sie die Spannungsversorgung an den Klemmen
Alarm-LED (Rx) leuchtet nicht auf, wenn die Lichtschranke unterbrochen wird - Fehlende Spannungsversorgung    - Überprüfen Sie die Spannungsversorgung

- Tx und Rx sind nicht richtig ausgerichtet - Reinigen Sie den Frontdeckel

- Die Lichtstrahlen wurden nicht gleichzeitug unterbrochen - Überprüfen Sie die Verdrahtung

Lichtstrahlen sind unterbrochen und die Alarm-LED (Rx) leuchtet, - Falsche oder fehlende Verdrahtung der Alarmkontakte. - Überprüfen Sie die Verdrahtung der Alarmkontakte
aber es wird kein Alarm ausgelöst. - Relais defekt aufgrund von Überspannung

Alarm-LED (Rx) leuchtet dauerhaft - Tx und Rx sind nicht richtig ausgerichtet - Richten Sie Tx und Rx erneut aus

- Lichtschranke ist unterbrochen - Entfernen Sie sämtliche Hindernisse zwischen Tx und Rx
- Frontabdeckung ist verschmutzt oder vereist. - Reinigen Sie den Frontdeckel

Falschauslösungen der Lichtschranke durch Blätter, Tiere, etc. - Tx und Rx sind schlecht ausgerichtet - Richten Sie Tx und Rx erneut aus

                                                                                                                 - Durchschreitungszeit ist zu gering eingestellt     (50ms bis 700ms)                 - Wechseln Sie den Installationsort
                                                                                                                 - ungünstige Umgebungseinflüsse am Installationsort

046_c_ABUS-x_Dual-Infrarot-Lichtschranke LS2030 (751418) +++ Installationsanleitung_1a.pdf

********************************************************I*

Dexatek Technology Ltd.

FCC ID: SZY-SA7115 - Door Sensor

Door-/Window contact MEDION MD90703 MSN 5005 6517

Li-SOCi2 Batterie SAFT LS14250 3,6V Typ 1/2AA

Laser-Lichtschranke PIN: NNC-199

http://certid.org/fccid/SZY-SA7115

Habe mit Multimeter einmal gemessen
rechts-oben pin-2 =   Q   Tür geschlossen 0,005V    geöffnet 3,3V
links-mitte pin-3 = GND   Masse
rechts-unten pin-1 = Vs   3,6V Betriebsspannung

Pin-Belegung

2 = Q gelb Open Drain Input (Transistor schaltet auf Masse durch 3,3V 5uA bis 2mA)

3=GND schwarz Ground

1 = Vs rot Supply Voltage (2,4 .. 3,6 .. 5V / 2,5mA)

IC2 = U2 = HAL13s

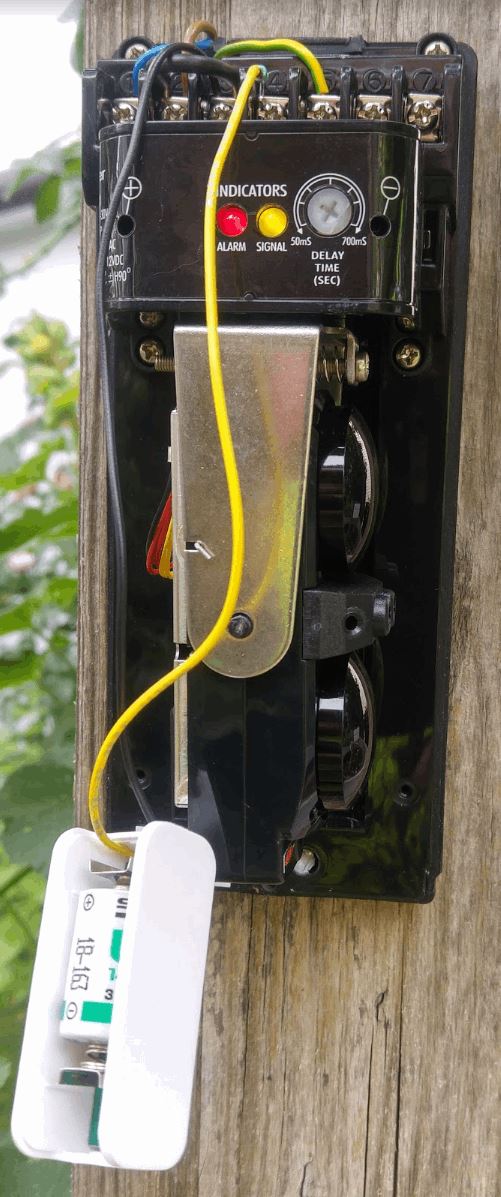

an den pin-2 Q eine dünne gelbe Litze anlöten am Ende der Litze einen 56k Widerstand anlöten.
an den pin-3 GND eine dünne schwarze Litze anlöten.

Die Funktion mit Magneten bleibt zusätzlich auch noch erhalten.

Es istb daher eine Reihenschaltung von vielen Reed-Kontakten möglich.

Öffnet nur ein einziger dann sofort Alarm (entspricht Tür offen)

Max. Ausgangsstrom 2mA daher min. Vorwiderstand R=U/I = 3,6V / 2mA = 1,8k Widerstand immer notwendig (keinen Kurzschluß machen)

Default Widerstand R=U/I = 3,6V / 64uA = 56k

Min. Ausgangsstrom 20uA daher max. Vorwiderstand R=U/I = 3,6V / 20uA = 180k

geht im extremfall im Innenbereich gerade noch R=U/I = 3,6V /5,3uA = 680k

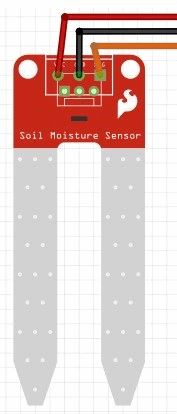

Funduino Nr.17 Feuchtigkeitssensor

2 Stk Stahl oder Messing-Nägel funktionieren auch für eine Wassererkennung.

https://funduino.de/nr-16-feuchtigkeitssensor

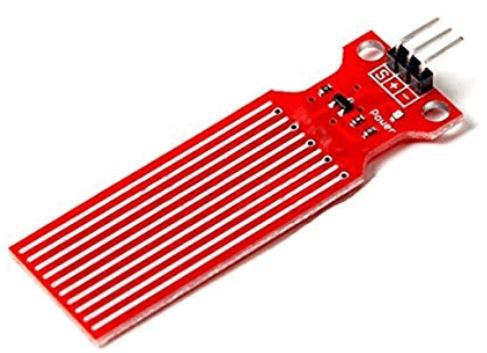

Wasserstands-Sensor / Regensensor
3V-5V Regen Wasserstand Sensor Modul Chip für Arduino UNO

Technische Daten:
Produktname        : Wasserstandssensor
Betriebsspannung   : 3 .. 5Vdc
Betriebsstrom      : < 20mA
Sensor-Typ         : Analog
Erkennungsbereich : 40x16mm
Produktionsprozess : FR4 doppelseitig
Arbeitstemperatur : -10 °C .. 50 °C
Luftfeuchtigkeit   : 10%r.F. bis 90%r.F. (nicht kondensierend)
Größe              : 62x20x8mm

Der Wasserstandssensor ist ein einfach zu bedienender Wassererkennungssensor, der eine Reihe von parallelen Leitern aufweist.
Messung seiner Exposition gegenüber Wasser / Wasser, um die Größe des Wasserspiegels zu bestimmen.
Einfacher Wasser-Analog-Umwandlungswert des Analogsignals.
Der Ausgang kann Arduino Development Board direkt gelesen werden, um Wasserstand Alarme zu bewirken.
Erfassungsbereich: 40mm x 16mm,

https://www.turais.de/arduino-zisternen-pegelstandsmessung/

********************************************************I*

Siehe 99) Casa Switch Lichtschalter

http://sites.schaltungen.at/alarmanlage/home/alarmsystem-faqs

99) Casa Switch Lichtschalter - Lesenswert nur für Elektronik-Bastler

Nur erstellt weil es Postings gibt, was alles nicht mit dem MEDION-System NICHT zu machen ist, dies ist allerdings für einen Elektronik-Bastler alles kein Problem.

Was mir als Bastler besonders fehlt ist der "Casa Switch Lichtschalter"
Da könnte ich auch all meine selbst gebastelten

Laser-Lichtschranke,

Wasser-Melder,

Radar-Bewegungs-Sensoren,

Ultraschall-Bewegungs-Sensoren,

Trittmatten,

Geräusch-Sensoren,

Dämmerungs-Sensoren,

Stolper-Draht,

Regen-Sensor,

Wind-Sensor,

Feuchte-Sensor,

Neigungs-Sensoren

in MEDION Smart Home miteinbinden.

Wenn es um's basteln geht dafür brauchst man den "Casa Switch" Lichtschalter nicht zwingend, dazu kann man auch den Türkontakt verwenden.
Der hat auf der Platine einen kleinen elektronischen Reed-Schalter HAL13s = Infineon TLE4913 = HAL13S 013 smd Omnipolar Hall switch low power high sensitivity magnetic switch.

Bipolare Sensor 49E (HAL501, HAL1501, HAL 15xy ) ist besonders empindlich in Bezug auf Magnetfelder.
Linear Hall Magnetic IC 3-pin 3144LUA-S ODER 49E504BG,
Product Information: HAL 5xy Multipurpose Hall-Effect Sensor Family (PDF, 139 kB) ,
Data Sheet: HAL 501_507_508_509_HAL 516_519_523 Hal Effect Sensor Family (PDF, 2 MB) ,
Data Sheet: HAL 525, HAL 526 Hall-Effect Switches (PDF, 1 MB) ,
Data Sheet: HAL54x Hall-Effect Sensor Family (PDF, 2 MB) ,
Data Sheet: HAL 549 Hall-Effect Sensor with Undervoltage Reset (PDF 1.5 MB) ,
Data Sheet: HAL 556, HAL 566 Two-Wire Hall-Effect Sensor Familiy 5DS (PDF, 1 MB) ,
Data Sheet: HAL 573...HAL 576, 579, HAL 581...HAL 584 Two-Wire Hall-Effect Sensor Family (PDF, 2 MB) ,
Linear Hall Sensor 49E 504BG = SS49E = SS495B ,

Ein Hall-Effect Sensor ist ein elektronischer Magnetschalter

ΣCASA ΣDoor Tür- und Fenstersensor um sich, die Familie und das Eigentum zu schützen

amazon echo

ΣCASA Smart Home System

https://www.de.sigmacasa.com/

https://www.amazon.de/s/ref=bl_dp_s_web_0?ie=UTF8&field-keywords=Sigma+Casa&index=ce-de&search-type=ss

Schaltabstand < 20mm

FCC ID SZY-SA7115 Door Sensor by Dexatek Technology Ltd.
http://certid.org/grantee/SZY
http://certid.org/fccid/SZY-SA7115

Sigma Casa Smart Door Sensor - intelligenter Fenster-/Tür-Kontakt für Smart-Home Haus-Automatisierung als Alarmanlage

https://fccid.io/SZY-SA7115/
Frequency Range: 2.402 bis 2.480 GHz
Power Output: 0,352mW

[email protected]

Sigma-CASA Leiterplatte SA7115 V2.0

Dexatek Technology Ltd. Door Sensor -SA7115

SA7115 Door Sensor External Photos SA-7115_FCC pics Dexatek Technology Ltd.
Dexatek Technology Ltd. Door Sensor
https://fccid.io/document.php?id=2596544

Dexatek Technology Ltd.

Eurofins Product Service GmbH
Storkower Strasse 38c
D-15526 Reichenwalde,
Germany

https://fccid.io/SZY

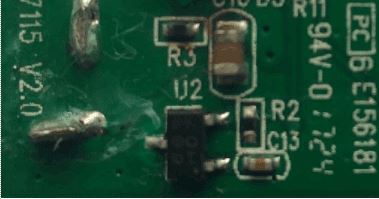

Beschriftet ist mein IC U2 mit 661 HO7 (ev. H07) da kann ich einfach nichts finden.

Der AliExpress, aus der Rubrik SMD-Reed-Switch, entspricht dem infineon TLE4913HTSA1 - Hall Effect Switch, Low Power, Switch ( = HAL13S 013 )

Der U2 ist ein elektronischer Hall-Magnet-Schalter und kein Reed-Schalter im SMD-Gehäuse.

Mit einem Auslösemagnetfeld von B= +/- 2mT bis +/- 5mT schaltet der IC U2 HAL13s.

pin-Belegung des IC U2

Der TLE4913 ist ein integrierter Low-Power-Hall-Effekt-Schalter, der speziell für die Anforderungen von Low-Power-Geräten entwickelt wurde.

Präzise magnetische Schaltpunkte und hohe Temperaturstabilität werden durch das einzigartige Design der internen Schaltung erreicht.

Ein Onboard-Clock-Schema wird verwendet, um den durchschnittlichen Betriebsstrom des ICs zu reduzieren.

Während der Betriebsphase vergleicht der IC das tatsächlich erfasste Magnetfeld mit den intern kompensierten Schaltpunkten.

Der Ausgang Q wird am Ende jeder Betriebsphase geschaltet.

Während der Standby-Phase wird die Ausgangsstufe zwischengespeichert und der Stromverbrauch des Gerätes auf einige μA reduziert.

Das IC-Schaltverhalten ist omni-polar, es kann mit dem Nord- oder Südpol eines Magneten eingeschaltet werden.
     Micro-Power-Design
     Hohe Empfindlichkeit und hohe Stabilität der magnetischen Schaltpunkte
     Hohe Beständigkeit gegen mechanische Beanspruchung
     Digitales Ausgangssignal
     Umschaltung für beide Pole eines Magneten

infineon TLE4913HTSA1 - Hall Effect Switch, Low Power, Switch ( = HAL13S 013 )

Magnetic Reed Switches / Magnetische Reed-Schalter Type: TLE4913 Marking: HAL13s 013

TLE4913 Hall Effect Switch, low power

Markenname: HJXRHGAL, Modell-Nr.: HAL13S = Low Power Hall Swich TLE4913

HAL13S

U2 = Free shipping 10pcs/lot HAL13S 013 SMD full pole Hall switch low-high sensitivity magnetic reed switch for new original

Infineon Technologies AG
St.-Martin-Strasse 53
D-81541 München

[email protected]

von www.schaltungen.at downloadbar

300_d_Infineon-x_TLE4913 Low Power Hall Switch HAL13S 013 SMD - SMD-Reed-Switch Datenblatt_1a.pdf

Low Power Hall Switch TLE4913 Ub=2,4..5.5V Hall-Effect Sensor 13s 013

Schaltungsbeschreibung
Der Low-Power-Hall-IC-Schalter umfasst eine Hall-Sonde, einen Bias-Generator und eine Kompensation Schaltungen, Oszillator, Ausgangslatch und einen n-Kanal-Open-Drain-Ausgangstransistor.
Der Vorspannungsgenerator liefert Ströme für die Hall-Sonde und die aktiven Schaltungen.
Kompensationsschaltungen stabilisieren das Temperaturverhalten und reduzieren technologische Schwankungen.
Diese Chopper-Technik zusammen mit der Schwelle Generator und Komparator sorgen für hochgenaue magnetische Schaltpunkte.
Mit einem von einem Oszillator gesteuerten Timing-Schema wird ein sehr geringer Stromverbrauch erreicht und ein Sequenzer.

Diese Schaltung aktiviert den Sensor für 50 µs (typische Betriebszeit) den Ausgangszustand nach dem sequentiellen Abfragen der Schaltpunkte und rastet es mit ein Beginn der folgenden Standby-Phase (max. 200 ms).

In der Standby-Phase der Durchschnitt
Der Strom wird auf typisch 4 µA reduziert.

Wegen der langen Standby-Zeit im Vergleich zur Betriebsdauer

Der gemittelte Gesamtstrom ist nur geringfügig höher als der Standby-Strom.
Der Ausgangstransistor kann bei max. Sättigungsspannung VQSAT bis zu 1 mA absinken.

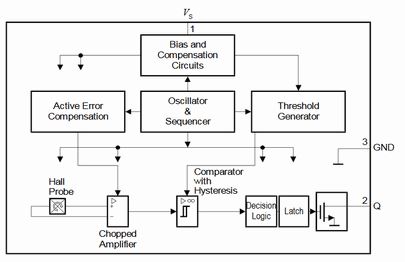

Block Diagramm des Hall Effect Switch Type: TLE4913 Marking: HAL13s 013

Wie im Block Diagramm zu sehen ist handelt sich beim pin-2 um einen Open Collector Transistor-Ausgang.

Operating-Time 50us dann Standby-Time 130ms

Umbau-Anleitung FCC ID: SZY-SA7115 - Door Sensor

Lötet man mit einem Micro-Lötkolben an pin-2 (Q) des U2 HAL13s ein gelbes dünnes Kabel an

und

an pin-1 (GND) ein schwarzes Kabel dann kann man durch Verbinden der Kabelenden auch ohne Magnetfeld ein Signal Tür geschlössen auslösen.

Um den Stromverbrauch wesentlich zu verkleinern, soll man nicht einfach mit einem Relaiskontakt kurzschliesen, sondern einen 1M Ohm Widerstand dazu verwenden.

Dadurch steig dann zwar die am pin-2 gemessene Spannung von 5mV auf 1,71V

Der gängige H- Logikpegel bei der 3,3V Technologie liegt bei > 2,0V
Der gängige L- Logikpegel bei der 3,3V Technologie liegt bei < 0,8V

Hat man Probleme dann einfach einen 220k Ohm Widerstand zum Türe schließen verwenden.

Ich möchte alle Bastler aber darauf aufmeksam machen,

es handelt sich um Bauteile mit einem sehr hochohmigen Eingang,

kommen die Drähte mit Spannungen > 5,5V in Berührung ist der Sensor hinüber.

Gelbes Kabelende mit feuchte Finger angreifen und schon ist auch die Tür zu.

Berechnung Rlast = U / I = 3,6V / 16,4uA = 220 kOhm (ergibt interner Wid. R = 680 kOhm)

Problem: mit einem 25 Watt Standard-Lötkolben geht da gar nichts.

Für meine Bastellöungen ist der Hall-IC

( hat nichts mit Nachhall zu tun siehe https://de.wikipedia.org/wiki/Hall-Sensor )

Ein Hall-IC ist weit besser als eine Reed-Kontakt-IC

Ich kauf mir 4 Tür-Sensoren und binde meine ARDUINO-Platinen in das MEDION-Alarm-System ein.

********************************************************I*

Niederspannungs-Schaltung

MEDION Zwischenstecker P85702 (MD90702) 230Vac 5A / 250Vac ODER 5A / 30Vdc

Relais-Schaltung

Relais Matsushita JW2SN-DC24V - AJW72123 (2x UM)
Spule U=24Vdc R=1050R I=0,022A P=0,53W

29x13x19mm

I=U / R = 24V / 1050R = 0,023A P=U x I = 24V x 0,023A = 0,552 Watt
P=U x I = (230V / 2 - 24V) x 0,023A = 2,10 Watt

R1 = (230V/2-24V) / 0,023 = 3956 Ohm / 2 Watt (=8x 33k //)

C1 = 68uF / 40V

D1 = 1N4004

Max. Relais-Spannung 130% = 24V x 1,3 = max. 31,2V bei 60 °C

Verlustleistung 230V x 0,022 = 5,06 Watt

Zeitkonstante τ (tau) = R · C = 4136 x 0,000068 = 0,281248 sec = 281248us

RC-Tiefpass Übergangsfrequenz f = 1 / (2 x pi x R x C) = 1 / (6,28 x 4136 x 0,000068) = 1,7671 s = Grenzfrequenz 0,56617 Hz

http://www.sengpielaudio.com/Rechner-RCglied.htm

Besser die Lösung ist die mit Trafo

GEHRT Elektronik-Netztransformator

GEHRT Transformator (Printtransfprmator / Printtrafo)

GERTH Trafo mit Kabelanschluß ELV Best. Nr. PCT 7000 PCT7000 PCT-7000 prim. 230V / 14VA - - sekundär 1x 8V / 1A 2x 12V / 230mA

Trafo-Pinbelegun Ansicht Leiterbahnseite

Nennspannung 8V/1A 12V/230mA 12V/230mA

O O O O---------O O

Leerlaufspannung 10,26Vac 15,8Vac 15,8Vac

Brückengleichrichter B80C1500

Elko 10uF / 40V

DIN A4 ausdrucken

********************************************************I*

Impressum: Fritz Prenninger, Haidestr. 11A, A-4600 Wels, Ober-Österreich, mailto:[email protected]
ENDE
