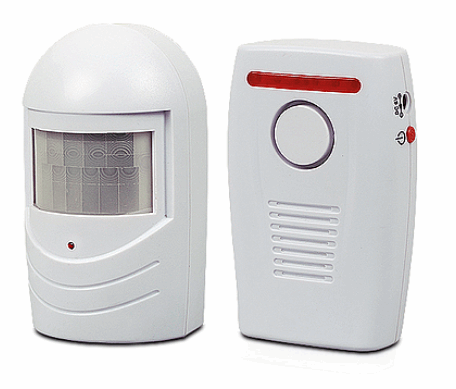

     MAGINON Durchgangsmelder DWA-450
http://www.maginon.com/website/produkte/sicherheit/alarmsysteme/dwa-450/

Techn. Daten
Modell: DWA-450
Sender: PIR-Sensor
Transmitter: 433 MHz, Reichweite bis zu 100 m im Freien
Höchste Nennleistung: 10dBm
Erfassungsbereich: Winkel von 40° bei 6 m
Schutzklasse Sender: IP44
Energiequelle: 3 x 1,5 V Batterien (AAA)
Maße Sensor: 69x116x55mm
Gewicht Sensor: 90g

Empfänger: Piezo-Lautsprecher
Einstellung: leise 90 dB   oder   laut 110 dB
Reichweite: bis zu 100 m vom Sensor enfernt
Stromversorgung: 3 x 1,5 V Batterien (AA)
oder mit 6Vdc / 200mA  Netzteil (nicht im Lieferumfang enthalten)
Betriebstemperatur: -10°C bis +40°C
Maße Empfänger: ca. 75x115x33mm
Gewicht: 91g

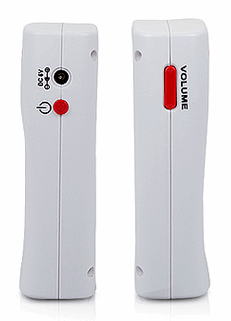

O-Taste            :   EIN ein Pips / AUS 2 Piepse
VOLUME-Taste:   leise laut Umschaltung




Lieferumfang:
3x Batterien 1,5V  AAA   Alkaline Battery LR3 1,5V   ACTIV ENERGY  Made in China
3x Batterien 1,5V  AA     Alkaline Battery LR6 1,5V   ACTIV ENERGY  Made in China
1x Befestigungsmaterial (Dübel / SPAX-Schrauben)
1x Bedienungsanleitung



Dieses witterungsbeständige Alarmsystem ist ein zuverlässiger Melder bei Bewegung und optimal geeignet für den Innen- und Außenbereich.
Der Sensor und der Empfänger lassen sich dank Batteriebetrieb im Überwachungsbereich frei positionieren und einfach befestigen.
Die Funk-Reichweite von 100 Metern (im Freien) zwischen Sensor und Empfänger sorgt dafür, dass auch Aktivitäten in größerer Entfernung erkannt und durch einen Alarm-Ton mit einer Lautstärke leise 90dB oder  laut 110dB angezeigt werden.


HIGHLIGHTS
• Erkennung von Bewegungen durch Infrarot
• Keine Verdrahtung, leicht zu installieren
• Reichweite zwischen Sensor und Empfänger bis zu 100 Meter im Freien.
• 90 bzw. 110 dB Sirene
• Optimal geeignet für Garten, Hof und Garageneinfahrten
• 40° Grad Bewegungserkennung bis zu 6 Meter
• Witterungsbeständig - wasserdicht nach IP44


supra
Foto-Elektronik-Vertriebs-GmbH
Denisstr. 28A
D-67663 Kaiserslautern
Deutschland





downloadbar von www.schaltungen.at

~300_a_MAGINON-x_Durchgangsmelder DWA-450 - Datenblatt_1a.pdf
300_a_MAGINON-x_Durchgangsmelder DWA-450 - Bedienungsanleitung_1a.pdf
300_a_MAGINON-x_Durchgangsmelder DWA-450 - Bedienungsanleitung (3 Sprachen)_1a.pdf


MAGINON Durchgangsmelder / Zutrittsmelder mit PIR Bewegungs-Sensor
Modell: DWA-450,  HOFER Art.-Nr. 67626
Sirene 3 Batterien 1,5V = 4,5V / 7mA (Typ: AA) bei 2.000mAh / 7mA  ca. 12 Tage ???
PIR-Sensor Batterien 3x 1,5V Typ LR03 = AAA, IP44, Sirene 110dBA

supra Foto-Elektronik-Vertriebs
Denisstr. 28A
D-67663 Kaiserslautern
Tel. 00800 / 78772368

3 Jahre Garantie 2017-10-16 bis 2020-10-16,
HOFER € 9,99
300_a_MAGINON-x_Durchgangsmelder DWA-450 – Bedienungsanleitung_1a.pdf


3 Jahre Garantie

Fa. Reparoo Reparaturlogistik
Inkustr. 1-7
A-3400 Klosterneuburg
Tel. 00 800 / 7877 2368




Alkali-Mangan Mignon (Batterie)

Dm 14,5x50,5mm   IEC: LR06 / LR6   JIS: AM-3 / AM3   ANSI: AA

1) ACTIV ENERGY Batterien Alkaline
2) IKEA Alkalisk AA

ALKALISK Batterie alkalisch, LR6 AA 1.5V 10Stk € 2,19

1,5V  2000mAh  2,71Wh
2000mAh / 3,72mA = 22 Tage

NEU Leerlauf-Spannung 1,57V  Kurzschluß-Strom 9,0 bis 10,2A   Alarm-Lautsprecher-Strom 3,72mA
                                                    Defekte Geräte haben einen Ruhestromverbrauch von 50 bis 100mA
ALT  Entlade -Spannung 1,00V  Kurzschluß-Strom 150 bis 500mA   Alarm-Lautsprecher piepst nur mehr


Batteriekapazität:
Test Umgebung: 20 °C ±2,60% ±15%rF.
Lastwiderstand: 43 Ohm
Tagesperiode: 24 Stunden/Tag
Abschaltspannung:0,9V
Entladungszustand, die Kapazität jeder Batterie ist ungefähr: 2000 bis 2600mAh

Mignon, Mignonzelle, AA, AA-Zelle oder IEC-Größe R6 sind gängige Bezeichnungen für eine genormte, weit verbreitete Baugröße einer Batteriezelle
https://de.wikipedia.org/wiki/Mignon_(Batterie)






Alkali-Mangan Micro (Batterie) 10Stk € 7,14
Dm 10,5x44,5mm   IEC: LR03 / LR3   JIS: AM-4 / AM4   ANSI: AAA

1) ACTIV ENERGY Batterien Alkaline
2) IKEA Alkalisk AAA

1,5V  1200mAh  1,80Wh
1200mAh / 0,7mA = 71 Tage
NEU Leerlauf-Spannung 1,57V  Kurzschluß-Strom 6,0 bis 6,6A   PIR-Sensor-Strom 0,7mA             ohne Bewegung
gebraucht Leerlauf-Spannung 1,43V  Kurzschluß-Strom 4,1 bis 4,8A   PIR-Sensor-Strom 7,0mA    bei Bewegung
ALT  Entlade -Spannung 1,0..0,9V  Kurzschluß-Strom 0,5A   PIR-Sensor-Strom 3,6mA



LR03 AAA 1.5V

Micro (AAA)-Batterie Alkali-Mangan Conrad energy LR03 1.5 V

Battery capacity:
Test environment：20 °C ±2,60% ±15%R.H
Load resistance:75 ohms,
Daily period: 24h/d
Cut off voltage: 0.9V
discharge condition, the capacity of each battery is approximately: 1150mAh




Micro, Microzelle, AAA, AAA-Zelle oder IEC-Baugröße R03 (nicht zu verwechseln mit Größe R3 (⌀ 13,5 mm×25,0 mm)) sind gängige Bezeichnungen für eine genormte, weit verbreitete Baugröße von Batterien.
https://de.wikipedia.org/wiki/Micro_(Batterie)
