  MEDION Alarmsystem P85770 (MD90770)  bestehend aus

1 Alarmzentrale   inkl. 1x Netzteil 12V / 1A              BL 3,27 dBm
4 Türkontakte     inkl. 4x Batterie   3,6V 1/2 AA/ER14250 BL 3,80 dBm
1 Bewegungsmelder inkl. 1x Batterie   3,6V 1/2 AA/ER14250 BL 1,15 dBm
1 Erschütterung   inkl. 1x Knopfzelle 3,0V CR2032         BL 2,30 dBm
1 Fernbedienung   inkl. 1x Knopfzelle 3,0V CR2032         BL 3,23 dBm

1 Außensirene     inkl. 4x Batterien  1,5V AA/LR6         BL 0,91 dBm

Unter Alarmsystem Zonen weisen Sie bereits installierte Geräte einer Zone zu. Sie
können zwischen Home, Normal und 24 Stunden Zone wählen.
Deaktiviert    :  24h Zone scharf                                               z.B. der            24h. Tresor-Dieb Sensor ist immer scharf
Home Modus:  24h Zone + Normal-Zone scharf                        z.B. dazu die        N. Aussen-Sensoren
Aktiviert        :  24h Zone + Normal Zone + Home Zone scharf   z.B. dazu noch die H. Innen-Sensoren

Deaktiviert                      Schloß auf          Grün-aus                  Alarmsystem aktiviert

                                                               Grün-an                   Alarmsystem deaktiviert

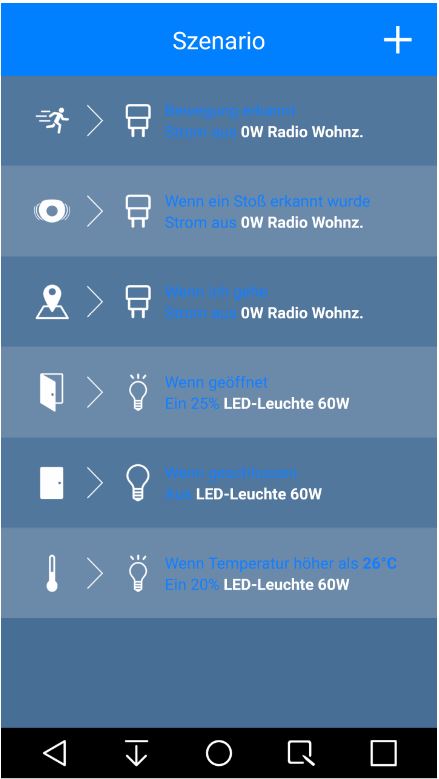

                  Szenario

Unter Szenario können Sie „Wenn-Dann-Schaltungen“ konfigurieren, die Ihr Objekt in Abhängigkeit der gewünschten Sensorik automatisieren, ohne dass Sie
manuell eingreifen müssen.

ACHTUNG! ! ! App lässt nur 15 auslösende Ereignisse (Szenario) zu.

Um die einwandfreie Funktion des Systems sicherzustellen, ist die Anzahl der Szenarios in der App auf 15

und die Anzahl der an der Basis nutzbaren Komponenten auf 16 (20) beschränkt.

Es können 20 Komponenten an die Zentrale angemeldet werden.

Sobald du einen Verstärker an die Zentrale anmeldest, kannst du insgesamt 31 Komponenten an das System anmelden.

Bei reiner Nutzung der Zentrale (ohne Repeater) sind es ja nur 20.

Da der MEDION Smart Home Tür- und Fensterkontakt, der für die Weitermeldung des jeweiligen Zustandes an nur eine Lampe schon zwei Szenario (1x für geöffnet, 1x für geschlossen) braucht, ist  bei 7 Türkontakten schon Schluss.

    Bedingung                             Folge-Ereignis

A. Alarmzentrale                                               1.1 Zwischenstecker  Radio Wohnzimmer    1.2 Zwischenstecker  Scheinwerfer Garten     1.3 Zwischenstecker Garten

       Alarm ausgelöst                                                          Strom ein

                                                                                         Strom aus

             Ganztägig

             18:00 bis 23:00

             Täglich

             So Mo Di Mi Do Fr Sa

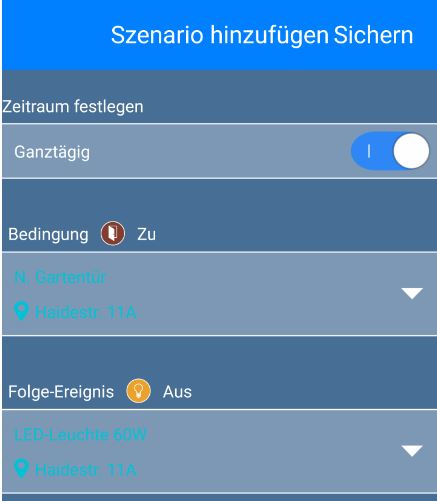

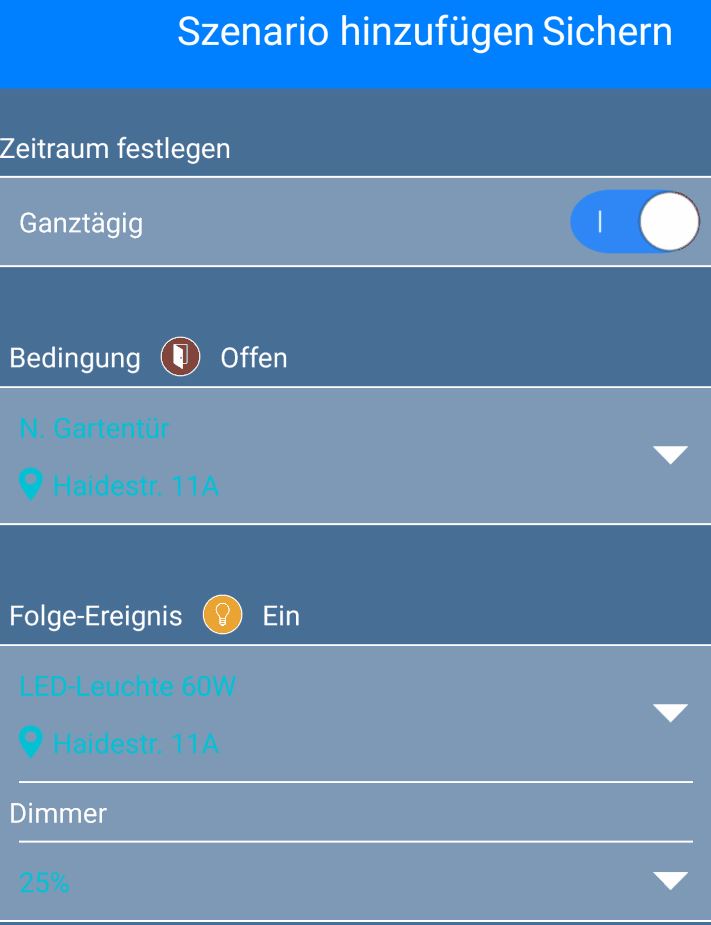

             Offen                    Zu

             H. Bürotür              H. Bürotür

             H. Kellertür            H. Kellertür

             N. Garage links      N. Garage links

             N. Garagentür        N. Garagentür

             N. Haustür             N. Haustür

C.  Bewegungsmelder                                       3.1 Rauchmelder             Nicht verfügbar

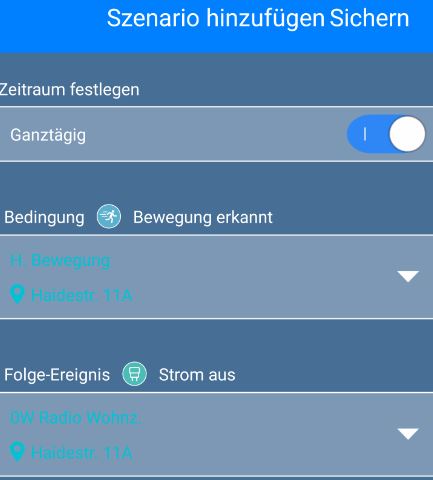

         Bewegung erkannt                                                      Alarm ausgelöst

D.  Erschütterungssensor                             4.1 Thermostat                 Nicht verfügbar

         Stoß erkannt                                                             Aus

                                                                                          Manuell

                                                                                          Automatik

E.  Zwischenstecker                                       5.1 LED-Adapter                Nicht verfügbar

        Strom ein                                                                    Einschalten

        Strom aus                                                                   Ausschallten

F.  Wetterstation                                              6.1 RGB-LED Leuchte         Nicht verfügbar

        zu heiß                                                                       Ein

        zu kalt                                                                         Aus

        zu feucht

        zu trocken

     F.1 Wetter-Nord

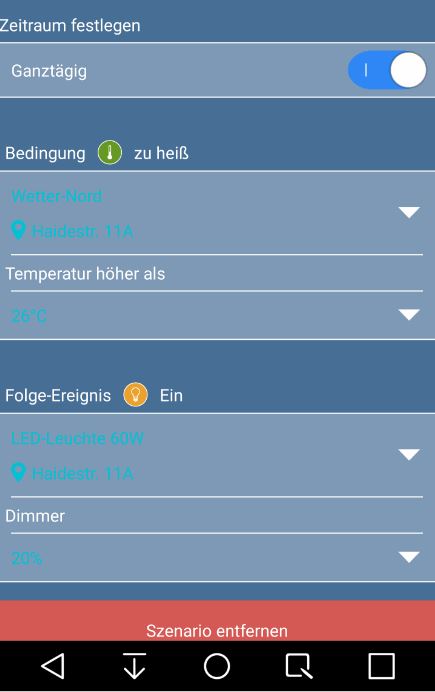

          Temperatur höher als 30 °C

           Temperatur höher als 35 °C

                                                                                   7.1 IP-CAM                          Nicht verfügbar

                                                                                           Aufnahme gestartet

                                                                                           Bild aufgenommen

                                                                                   8.1 RGB-LED-Lichtstreifen   Nicht verfügbar

                                                                                            Ein

                                                                                            Aus

G. Rauchmelder                     Nicht verfügbar

         Rauch Alarm

         Feuer-Alarm

         Gerät sabotiert

         Fehlfunktion

H. LED-Leuchte 60W

        Ein

        Aus

        Aus

J. LED-Adapter                      Nicht verfügbar

        Ausschalten

K. RGB-LED-Lichtstreifen   Nicht verfügbar

        Aus

L. IP-CAM                                 Nicht verfügbar

         Bewegung erkannt

M. Einsatzort

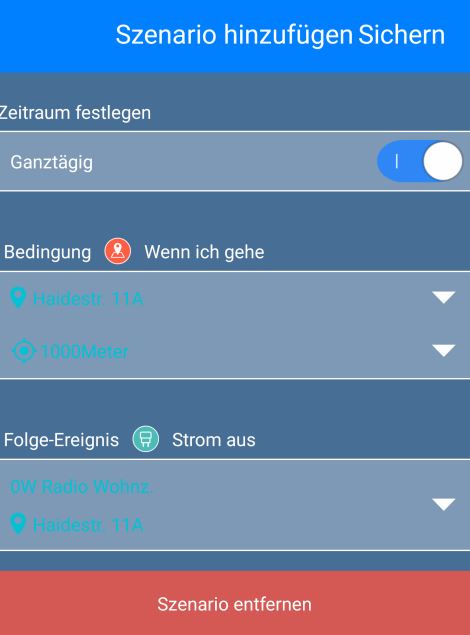

      Wenn ich ankomme   1,0 km

      Wenn ich gehe           2,5 km
