BTI-CCS9620

              BTI Lademodul CCS9620
                     BTI  CCS9620 EV3

IC LADEPROZESSORPLATINE CCS9620 EB EV3

Lademodul CCS9620 Evaluation Board EV3, BTI CCS 9620, CONRAD Best.-Nr.: 150065-62

Lademodul CCS 9620 Evaluation Board

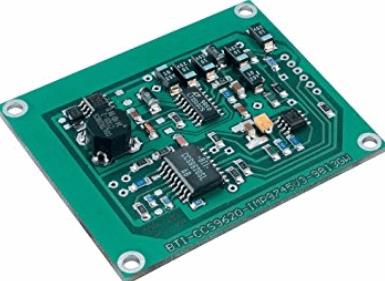

BTI CCS 9620 aufgebaute Platine (Evaluation-Board) Ausführung Lademodul
CONRAD Best.-Nr.: 150065-62 [Teilenummer: CCS9620]   € 54,95

Ladeprozessorplatine_CCS_9620SL_AB
300_d_Conrad-x_150065-62 CCS-Lademodul CCS9620EV3 - Ladeprozessorplatine CCS 9620SL AB_1a.pdf

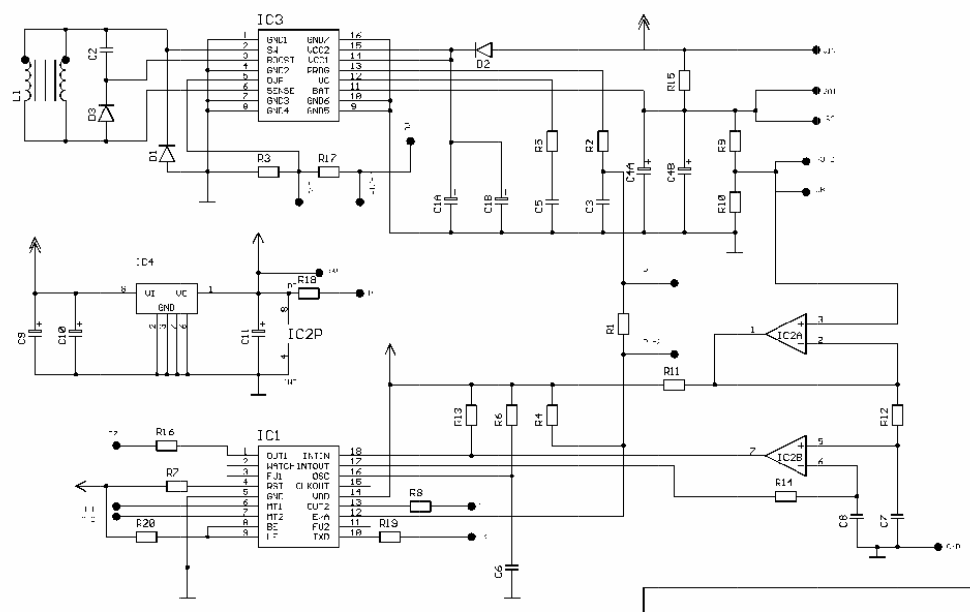

300_d_Conrad-x_150065-62 CCS-Ladeprozessorplatine CCS 9620SL AB - Schaltung_1a.pdf
300_d_H-TRONIC-x_150065-62 CCS-Lademodul CCS9620 EV3 - Evaluation Board - Ladeprozessorplatine_1a.pdf
300_d_FKtechnics-x_150065-62 CCS-Ladeprozessorplatine CCS9620 EB EV3 - Anleitung  tschechisch_1a.pdf

K. Zech, G. Wiesspeiner, P. Schneider
BTI - Büro für Technologie und Innovation
300_d_Conrad-x_150065-62 BTI-CCS9620-EB - High-Tech-Ladesystem für alle Akkutypen_1a.pdf

Beschreibung

Dieses universelle Lademodul ist zum Schnellladen aller Akkutechnologien (NiCd, NiMH, Blei, Bleigel, Li-Ion, etc.) nach dem weltweit patentierten CCS-Verfahren geeignet.
Die Akkus werden mit höchster Präzision (Einsatz auch in Medizin- und Sicherheits-Technik) schonend geladen.
Die Akku-Lebensdauer wird deutlich verlängert, Memory-Effekt und Gasen (Bleiakkus) wird vermieden.
Platine aufgebaut und geprüft.
Mit nur wenigen Einstellungen ist es möglich, Akkus unterschiedlicher Technologie, Kapazitäten und Zellenanzahl mit ein und demselben Ladegerät zu laden.

Vorteil:
Für alle Akkus bis 12V geeignet, kein entladen nötig, Akku wird immer voll geladen, Akkukapazität bleibt erhalten.
Das optimale Lademodul für Leute die gerne basteln.
Das fertige Gerät erlaubt eine vollständige Akkuladung in 1..2 Std.
Zeitraubende Aktionen wie Entladen oder Auffrischen sind nicht nötig.
Einfach den Akku, egal mit welchem Ladezustand einlegen, erforderliche Ladeparameter einstellen und einschalten.
Der Akku wird immer voll geladen.
Es können gleichzeitig 1 bis 10 Zellen geladen werden, hierbei muss natürlich der Akkutyp und der Ladezustand gleich sein.
Ob Einzelzellen oder Akkupacks ist egal.
Akkukapazität bleibt jahrelang erhalten, nach eigener Erfahrung mit NiMH-Akkus mind. 3 Jahre.

Nachteile:
Aufwendige Außenbeschaltung, fehlende Stiftstecker, eine Kontrolle der Platine ist erforderlich.
Die Angabe R3=100 kOhm in der Anleitung stimmt nicht mit dem Widerstanswert auf der Platine überein.
Tatsächlich ist dort der Wert 10 kOhm.
Die aufgeführten typischen Werte für R17 zur Begrenzung der max. Spannung bei Blei und Li-Ion Akkus können somit nicht angewendet werden.
Ich habe lange überlegen müssen warum das Board nicht funktionierte und beim experementieren ist mir das Boart auch noch kaputt gegangen.
Nach dem ich den Fehler bemerkte, habe ich ein zweites Board bestellt.
Mit der jetzt richtigen Außenbeschaltung funktioniert das CCS 9620 EV3 ausgezeichnet.



http://www.conrad.at/ce/de/product/150065/IC-LADEPROZESSORPLATINE-CCS9620-EB-EV3






Wenn es nur um NiMH geht, würde ich den MAX712 empfehlen.
NiCd sind eh out, LiIon und Blei erfordern ganz andere Ladetechniken, aberGut, aber der MAX712 ist ja ähnlich alt wie der ICS 1702N
Ich wollte wissen ob es irgendetwas neues gibt, bevor ich mich wie vor 3 Jahren mit so einem alten Ding wie den ICS 1702N beschäftige.
LiIon und Blei sollten ja eben auch mit dem CCS 9620S zu laden sein, deshalb fand ich diesen IC ja so interessant
