                   UFS 923 si/sw

          Kathrein-Portal (Mediacenter)

          und Netzwerk(Web)-Interface

WLAN (über angeschlossenen 3HuiTube WLAN Router)  Bildruckler bei HD-Programmen.

       KATHREIN Netzwerk-Interface des UFS923

                             Mediacenter (Netzwerk-Interface)

                                    TV-Live-Streaming über http://192.168.0.101:9000

300_b_KATHREIN-x_UFS923 si-sw Kathrein-Portal (Mediacenter) und Netzwerk ... - Bedienungsanleitung (2012-08)_1a.pdf


Über das Netzwerk-Interface des UFS 923 in Verbindung mit dem PC/Laptop bieten sich Ihnen folgende Möglichkeiten:
- TV-Live-Streaming
- Einbindung der Daten des Premium-tvtv-EPGs
   - „Jetzt Läuft“-Ansicht
   - „Vorschau“-Ansicht
   - „Detailinformationen“-Ansicht zur gewählten Sendung
   - Aufnahmen programmieren (nur Einzelaufnahmen programmierbar)
   - Aufnahmen löschen
   - „Aufnahmeplan“-Ansicht
   - „Meine Aufnahmen“-Ansicht, d. h. folgende Funktionen sind nutzbar
          - Ansicht der auf der internen Festplatte gespeicherten Aufnahmen,
          - Streaming der Aufnahmen auf PC/Laptop
          - „Speichern unter“-Funktion
- Einstellungen
   - Live-Streaming über http oder rtsp
   - Programmwechsel bei Live-Streaming erlauben (noch nicht aktiviert in BETA-Version)


Netzwerk-Interface öffnen
Öffnen über Internet-Browser-Adresszeile
                Um das Netzwerk-Interface öffnen zu können, müssen Sie dem Receiver bereits eine IP-Adresse,
                wie unter „Netzwerk-Einstellungen“ in dieser Anleitung beschrieben, zugewiesen haben.

Dazu öffnen Sie bitte den Internet-Browser Ihres PCs und geben in die Adresszeile Folgendes ein:
http://<IP-Adresse des Receivers>:9000
Sie können im Mediacenter unter „Netzwerk-Interface“ die komplette Adresse für die Adresszeile Ihres Browsers anzeigen lassen.
Siehe Beispiel-Bild unten.

http://192.168.0.101:9000

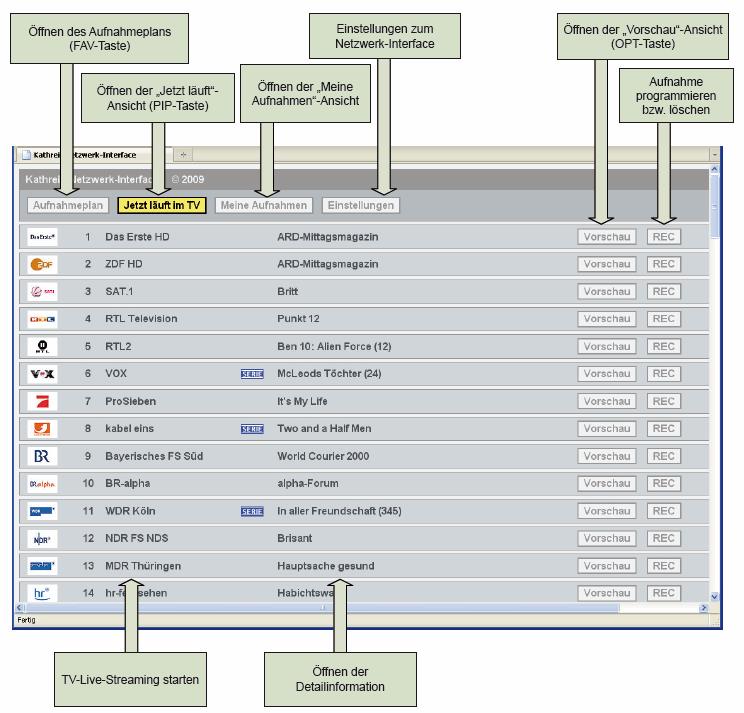

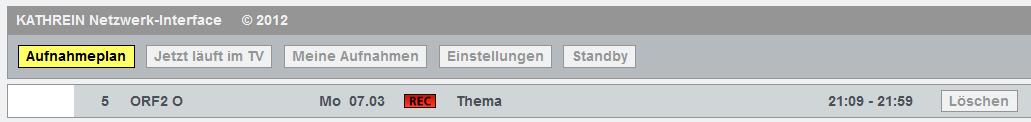

1. Aufnahmeplan
2. Jetzt läuft im TV

3. Vorschau

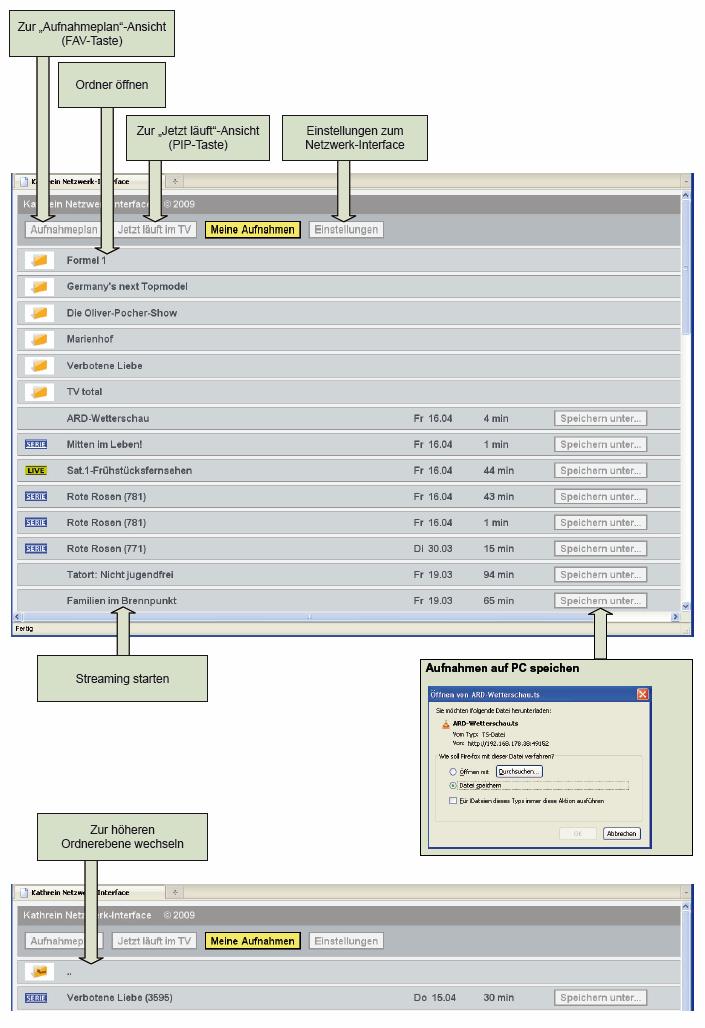

4. Meine Aufnahmen

5. Einstellungen

Mediacenter (Netzwerk-Interface)
Bedienung Netzwerk-Interface

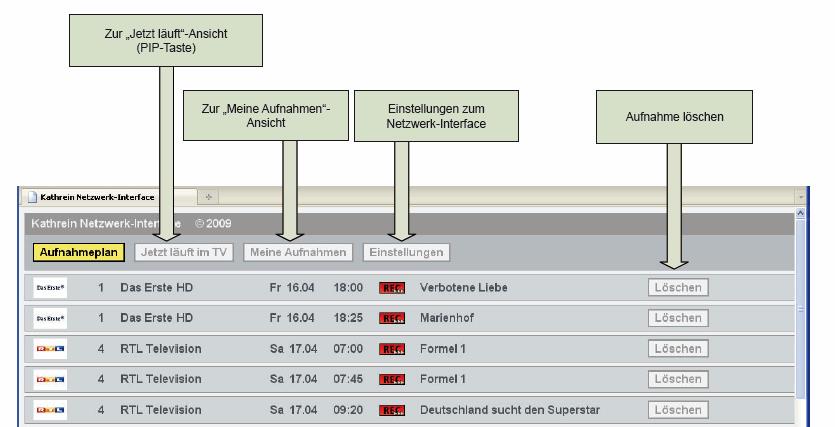

1. Aufnahmeplan







Mediacenter (Netzwerk-Interface)
Bedienung Netzwerk-Interface

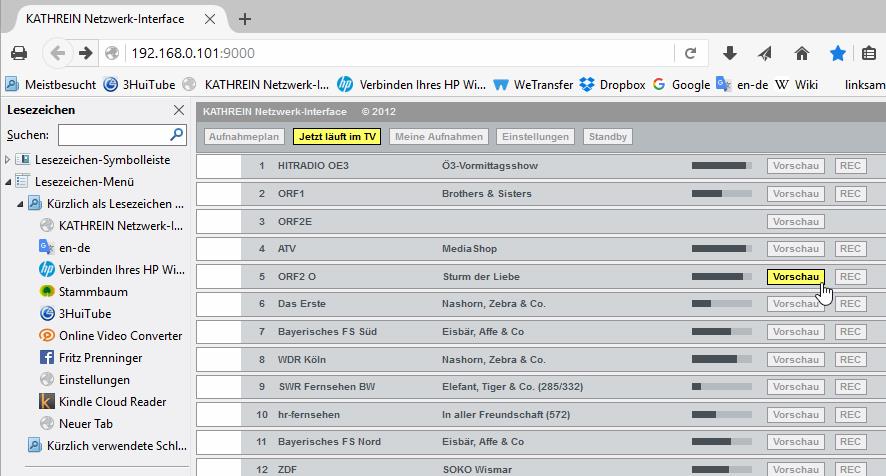

2. Jetzt läuft im TV





Auf Button Vorschau des gewünschten TV-Senders klicken


Mediacenter (Netzwerk-Interface)
Bedienung Netzwerk-Interface

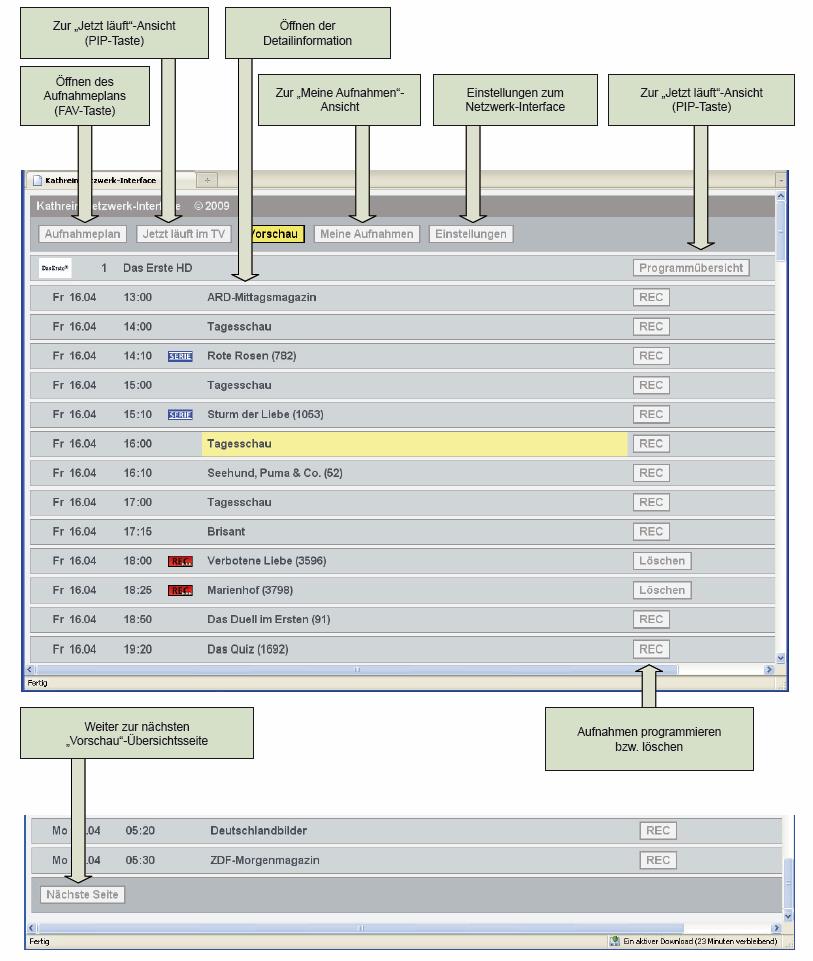

3. Vorschau

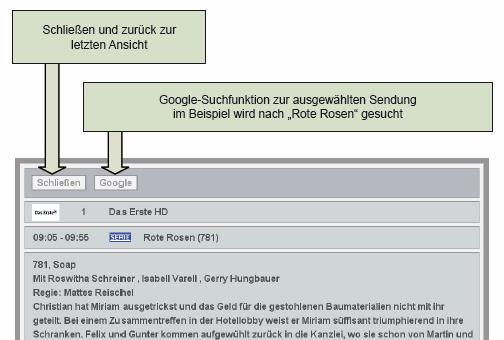

„Detail-Information“-Ansicht

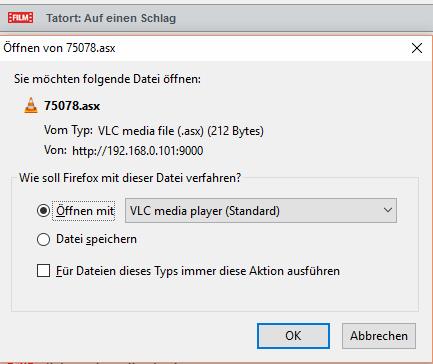

Mit dem VLC media player von VideoLAN

lassen sich Audio- und Video-Dateien nahezu aller Formate sowie DVDs, VCDs und sogar Streams aus dem Netz abspielen.

Das liegt unter anderem an der FFmpeg-Bibliothek, die die Basis für die Player-Power des Programms ist.

Streaming-Protokolle für Webcams, Web-TV und Internet-Radio sind standardmäßig ebenfalls mit an Bord – der gesamte Funktionsumfang des Players lässt sich mithilfe von Add-Ons noch erweitern.

Selbst beschädigte AVI-Dateien lassen sich öffnen und im Rahmen der lesbaren Daten abspielen – wenn beispielsweise der Download einer solchen Datei vorzeitig abgebrochen wurde.

Nicht von ungefähr ist VLC eine der beliebtesten Alternativen zum Windows Media Player – neben anderen Kandidaten wie etwa Winamp.

Untertitel sind für VLC ebenfalls kein Problem.

Standardmäßig werden viele Formate unterstützt, die sich in Position und Darstellung auch äußerst flexibel einstellen lassen.

Sind diese während eines Videos mal nicht mehr synchron, bietet der Player die Möglichkeit, Optimierungen an Anzeige und Abspielgeschwindigkeit vorzunehmen.

Durch optionale Erweiterungen lassen sich auch in Sachen Untertitel noch einige zusätzliche Features hinzufügen – und nicht nur da, natürlich.

Eine weniger bekannte aber äußerst praktische Funktion des VLC media players ist der Konvertieren/Speichern-Dialog.

Mit diesem lassen sich Medien-Dateien verschiedenster Eingabeformate verhältnismäßig unkompliziert in andere Formate Umwandeln.

http://www.netzwelt.de/news/154974-vlc-media-player-videos-aufnehmenso-gehts.html ADOBE Flash Player                  befriedigend

Mediacenter (Netzwerk-Interface)
Bedienung Netzwerk-Interface

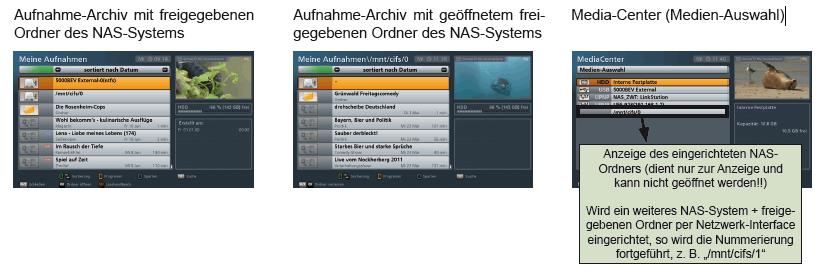

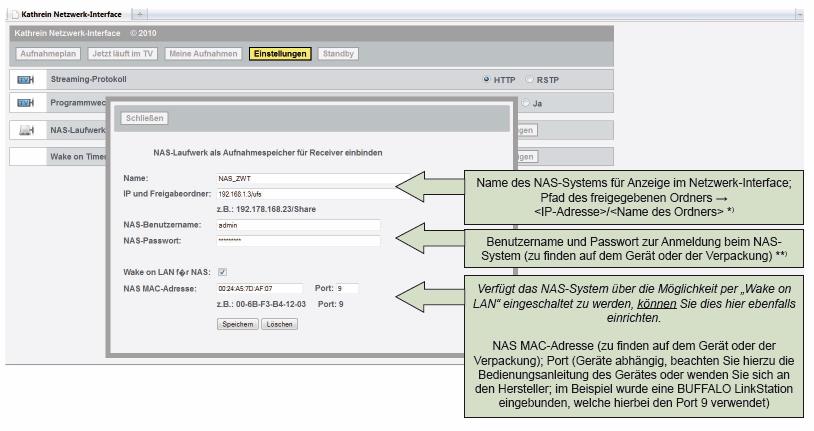

NAS-Laufwerk als Aufnahmespeicher für Receiver einbinden

Hier können Sie einen freigegebenen Ordner (per CIFS) als Aufnahmespeicher für den Receiver einbinden.


Empfehlung:

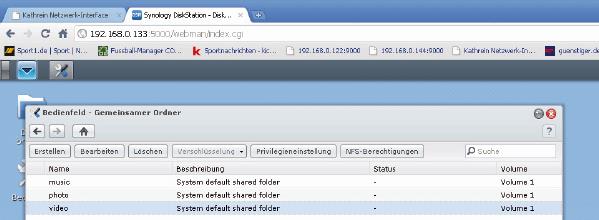

Verwenden Sie auf dem NAS-System einen der vorinstallierten Ordner als freizugebenden Ordner
(siehe Beispiel-Bild „Synology“ unten).








*) Es darf nur ein Ordner angegeben und keine weiteren Unterordner eingegeben werden, da ansonsten die Aufnahme
Funktion nicht gegeben ist.
**) Es dürfen keine Sonderzeichen wie z. B. ^!“§$%&/()=?´ÄÜÖ‘* eingegeben werden, da dies der Receiver nicht erkennt!




Beispiel zu „Wake on LAN“:
Wird der Receiver gestartet oder startet der Receiver selbstständig für eine programmierte Aufnahme, wird das NASSystem
automatisch mit eingeschaltet und bleibt solange aktiv, bis der Receiver wieder ausgeschaltet wird.

Hinweis (zu „Wake on LAN“):
Befi nden sich paralell zum Receiver noch andere Geräte im Netzwerk die das NAS-System aktiv halten, so bleibt das NASSystem
so lange aktiv, bis das letzte im Netzwerk befi ndliche Gerät ausgeschaltet wird.


Nach erfolgter Einrichtung muss der Receiver neu gestartet werden, damit die Änderungen aktiviert werden.

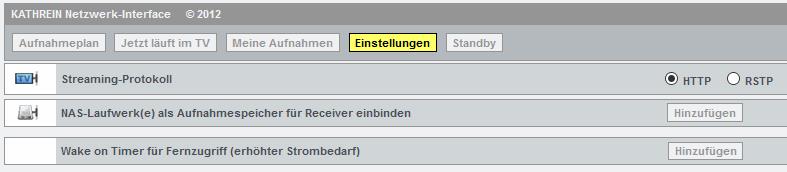

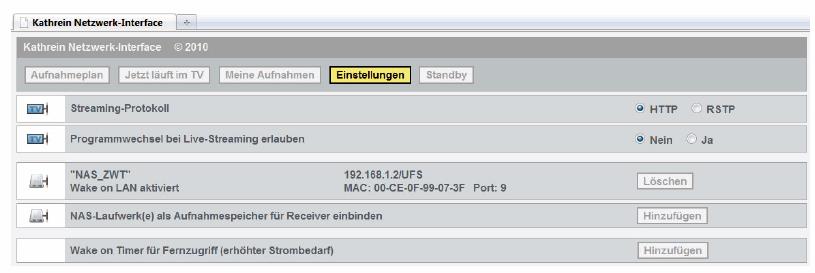

KATHREIN Netzwerk-Interface > Einstellungen

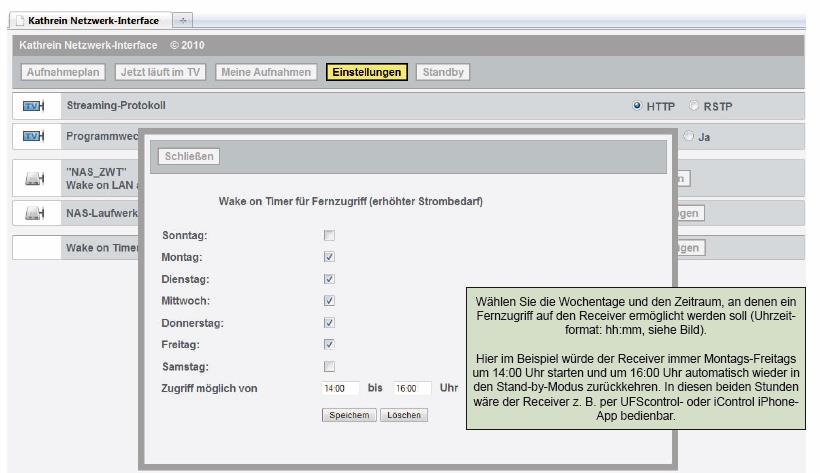

Wake on Timer für Fernzugriff (erhöhter Strombedarf)
Hier können Sie einen „Wake on Timer“ für den Fernzugriff auf Ihren Receiver einstellen, um diesen

z.B. per UFScontrol-App steuern bzw. verwalten zu können (z.B. Aufnahmenplan anschauen).

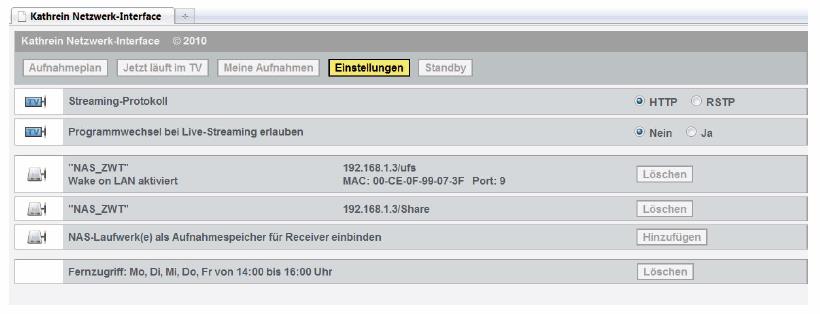

Übersicht einer fertigen Einrichtung (2 x NAS, Wake-on-Timer)




Achten Sie darauf, dass nicht zwei Aufnahmen gleichzeitig auf ein externes Gerät gemacht/ programmiert werden.
Aufgrund der im Netzwerk verwendeten Geräte, der Netzwerk-Konfiguration sowie des Datendurchsatzes des Netzwerkes kann dies zu Problemen führen.






KATHREIN Netzwerk-Interface in Standby setzen.





Mediacenter (Netzwerk-Interface)
Bedienung Netzwerk-Interface

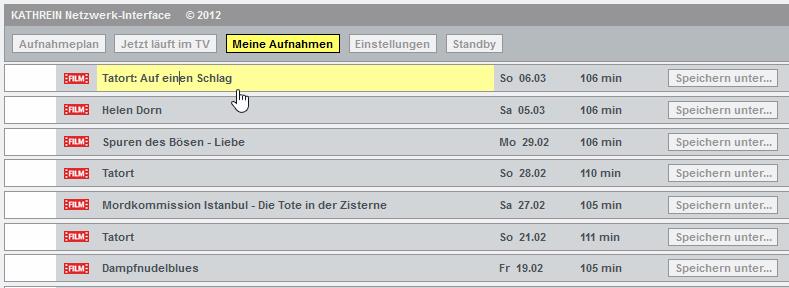

"Aufnahmen"-Ansicht




Mediacenter (Netzwerk-Interface)
Bedienung Netzwerk-Interface

Live-TV- und Aufnahme-Streaming

Die UPnP-Streaming Funktionalität kann z. B. folgendermaßen realisiert werden.
- Kabelgebundenes Netzwerk
- WLAN (über angeschlossenen WLAN Router)



Bei WLAN kann es je nach Netzwerk bzw. installierten Komponenten zu Beeinträchtigungen in der Qualität der Übertragung kommen,
z. B. Bildruckler bei HD-Programmen.



Im Anschluss wird ein Weg beschrieben, wie die UPnP-Streaming-Funktionalität auf einem angeschlossenen PC/Notebook
realisiert werden kann.
Folgende Software muss dafür auf dem PC/Notebook installiert sein bzw. ist zu beachten:

Benötigte Software                                   Alternative
Internet Explorer                                          Mozilla Firefox  http://www.mozilla-europe.org/de/firefox/
VLC Player  http://www.videolan.org/vlc/

- Der interne UPnP-Server des UFS 923 muss aktiviert sein, d. h. im Hauptmenü - Anwendungen - „UPnP-Server bei
Receiver-Start starten“, muss „Ein“ gewählt sein.
- In Abhängigkeit der eingesetzten Komponenten bzw. Software wurde das Streamen über zwei unterschiedliche Protokolle
„http“ bzw. „rstp“ realisiert (siehe dazu auch „Einstellungen“-Ansicht). Dabei kann es je nach Umgebung zu besseren
bzw. schlechteren Ergebnissen kommen.
- Je nach Aufnahmesituation auf dem UFS 923 ist ein Streamen möglich bzw. eingeschränkt möglich.

UFS 923 - Aufnahmesituation         Streaming-Möglichkeiten
Keine Aufnahme aktiv                        Streaming uneingeschränkt möglich – freier Tuner wird verwendet

Eine Aufnahme aktiv                          Eingeschränktes Streaming möglich
                                                        Hinweis:
                                                       Läuft eine Aufnahme auf einem verschlüsselten Programm, so kann es zu
                                                        weiteren Einschränkungen kommen.
                                                       Startet während des Streamens eine zweite Aufnahme, so stoppt die Streaming-Wiedergabe

Zwei Aufnahmen aktiv                        Kein Streaming möglich







GLOSSARY
DHCP
Dynamic Host Confi guration Protocol. Dadurch wird eine automatische Einbindung in ein Netzwerk ermöglicht.
Automatische Zuweisung der IP-Adresse, Subnetzmaske, Standard-Gateway und DNS-Server. Somit müssen diese Parameter im Netzwerk, in Verbindung mit einem Router, nicht manuell vergeben werden.
DNS-Server
Domain-Name-System-Server. Dient zur Ermittlung von IP-Adressen (anderer PCs oder Receiver) innerhalb eines Netzwerks bei eingeschalteter DHCP-Funktion.
Dolby Digital 5.1
Dolby Digital ist ein Tonübertragungsverfahren, welches ermöglicht, digitalen Surround-Ton auf einer Heimkinoanlage wiederzugeben.
FAT und FAT32
Dateisysteme für Speichermedien
FTP – File Transfer Protocol
Dateiübertragungsverfahren. FTP ist ein Netzwerkprotokoll zur Übertragung von Dateien über IP(Internet Protocol)-Netzwerke
HDTV – High Definition Television
Hochaufl ösendes Fernsehen mit einer bis zu 5 Mal höheren bzw. feineren Aufl ösung als PAL oder NTSC.
HD – Ready
Ist ein von der EICTA (European Information, Communications and Consumer Electronics Industry Technology Association) geschaffenes Label für Geräte, die hochaufl ösendes Fernsehen (HDTV) wiedergeben können.
HDMI - High Definition Multimedia Interface
Digitale Schnittstelle für digitale Video- und Audio- Datenübertragung zwischen TV und Receiver (bevorzugt bei HDTV).
H.264
Eine andere Bezeichnung für MPEG-4.
IP-Adresse
Internet Protokoll-Adresse. Jedes netzwerkfähige Gerät erhält eine eigene IP-Adresse, um eine eindeutige Zuordnung (Adresse) für z. B. einen Datenaustausch zu erhalten.
JPEG - Joint Photographic Experts Group
Bildkompressionsverfahren.
LAN - Local Area Network
Lokales Netzwerk
Linux
Betriebssystem
MP3
Dateiformat für komprimierte Audio-Dateien
MPEG-2
MPEG ist die Abkürzung für „Moving Picture Experts Group“, eine Arbeitsgruppe, die international gültige Standards für die digitale Kompression von Video nebst Audio erarbeitet.
MPEG-2 wurde zum Standard bei der Kompression von digitalen TV-Signalen erhoben. MPEG-2 arbeitet bis zu einer Datenrate von 100 Mbit/s.
MPEG-4
Eine Weiterentwicklung von MPEG-2 mit noch höherer Datenkompression, das für HDTV-Übertragungen vorgesehen ist.
Netzwerk  WLAN oder Ethernet
Verbindung von mehreren PCs, die dadurch kommunizieren und Daten austauschen können.
NAS - Network Attached Storage
Unabhängige, im Netzwerk zur Verfügung gestellte Speicherkapazität.
NTFS
Dateisystem für Speichermedien
OSD - On Screen Display
Einblendungen des Receivers am TV-Gerät (z. B. Hauptmenü)
RGB
Videosignal aus drei einzelnen Farbsignalen (Rot, Grün, Blau)
Standard-Gateway
Dies dient als Schnittstelle zwischen zwei Netzwerken bzw. Computern die über einen Router verbunden sind.
Dadurch wird die Datenübertragung ermöglicht.
Streaming
Übertragung von Daten (Aufnahmen) in Echtzeit
Subnetzmaske
Legt einen IP-Adressen Bereich in einem Subnetz (kleines eigenständiges Netzwerk) fest.
UPnP
Steht für „Universal Plug and Play“. Nähere Informationen erhalten Sie unter „www.upnp.org“
Web-Interface
Dabei handelt es sich um eine Web-Schnittstelle um zwischen zwei oder mehreren Systemen (z. B. Receiver zu PC) interagieren zu können.
Es ist dadurch möglich z. B. Daten auszutauschen.






DIN A4  ausdrucken
