Gemeinschafts SAT Anlage Bräuwiese 15B & 15C

Familien Gnan & Prenninger

ASTRA 19.2° East Astra 1KR, 1L, 1M, 1N,
300_a_fritz-x_Bräuwiese 15 - Satellitenschüssel - ASTRA 19,2° East_1a.pdf

DishPointer

http://www.dishpointer.com/

Eine App zum Satellitenschüssel ausrichten Satellite Finder € 4.61 ODER SatFinder € 3.99
oder

Android Handy App = DishPointer Pro v2.2.2 € 14,99
https://play.google.com/store/search?q=DishPointer%20Pro&c=apps&hl=de

Mit über 7.000 Downloads ist der DishPointer Pro die No.1 App für Satelliten-Profis und Heimwerker gleichermaßen.
Mit dem DishPointer Pro findet man ASTRA, Hotbird, Türksat und alle anderen zivilen Satelliten in Sekunden.
Die Anwendung nutzt das Kamerabild des Smatphones (Augmented Reality) und blendet die Laufbahn der Satelliten ins Bild.
Unten im Display werden die Daten für den jeweiligen Satelliten (Sat), die Neigung der Schüssel (Elevation) und die Polarisation (LNB Skew) angezeigt.
Ein Klick auf Compass Lock und die Daten werden gespeichert, man kann das Telefon aus der Hand legen und die Schüssel einstellen.

Address: Haidestraße 11A, A-4600 Wels, Österreich
Latitude: 48.1681°
Longitude: 14.0231°

Satellite: 19.2E ASTRA 1KR | ASTRA 1L | ASTRA 1M | ASTRA 1N
Distance: 38.229 km
Elevation: 34.5° (Höhenwinkel hoch / hinunter)
Azimuth (true): 173.1°
Azimuth (magn.): 169.7° (mit Kompass links / rechts)

LNB-Skew / LNC-Tilt: +2,9° (Positiver Drehwinkel / Kippwinkel)

plus = linksdrehend gegen den Uhrzeigersinn (von LNB auf den Spiegel gesehen)
positiven LNB-Tilt = rechtsdrehen im Uhrzeigersinn (von Spiegel Richtung Satellit gesehen)

Address: Bräuwiese 15A, A-4863 Seewalchen am Attersee, Österreich
Latitude: 47.9379°
Longitude: 13.5526°

Satellite: 19.2E ASTRA 1KR | ASTRA 1L | ASTRA 1M | ASTRA 1N
Distance: 38.211 km
Elevation: 34.7° (Höhenwinkel)
Azimuth (true): 172.4°
Azimuth (magn.): 169.1° (mit Kompass)
LNB-Skew: +2,4° (Drehwinkel / LNB-Polarisation)

https://de.wikipedia.org/wiki/Azimut

LNB-Skew Berechnung

3. LNB-Skew

Der Skew-Winkel gibt an um welchen Winkel der LNB für besten Empfang verdreht werden sollte.
Die Drehrichtung ist hier so definiert:
Satelliten im Rücken und Blick auf Schüssel positiver Winkel bedeutet LNB gegen den Uhrzeigersinn verdrehen.
Negative Winkel bedeuten LNB im Urzeigersinn verdrehen.
Hier ist keine große Genauigkeit erforderlich einige Grad Fehler haben keinen merklichen Einfluss.
Eine Besonderheit stellt der Satellit ASTRA 19,2 Ost da.
Er sendet schon eine um -7° verdreht Polarisation
http://satlex.de/de/azel_calc.html

Digitalreceiver haben immer eine leichte Verzögerung - also immer min. 5sec. warten

http://www.satzentrale.de/sat/dishpointer.shtml

Eine Parabolantenne für den Satellitenrundfunkempfang, oft auch Satellitenschüssel genannt.
https://de.wikipedia.org/wiki/Parabolantenne_(TV)

              SAT Spiegel / Satellitenspiegel

Technische Daten
Halbwertsbreite bei 12,75GHz : < 2,2°
Kreuzpolarisationsentkopplung: > 27 dB
Offset-Winkel    : 21,5°
Windlast bei max. 20 m/s     :   21,3 kg
Windlast bei max. 40 m/s     : 85,4 kg
Windlast bei max. 60 m/s     : 192,1 kg
Elevationseinstellung        : 0° - 90° (0° bis 42° bei Vormastmontage)
Signalgewinn           : < 39.50 dB
Reflektormaterial            : Aluminium
Masthalterung                : > 26 mm
Spiegel-Durchmesser          : 85 cm
Feedaufnahme : 40 mm
Farbe                      : hellgrau
Kategorie                    : SAT Antenne
Masthalterung                : < 75 mm

Hier eine Auswahl von Satellitenpositionen empfangbarer TV-Satelliten für Europa:

z.B.
ASTRA 19.2° E (Ost) ab Spiegeldurchmesser 35cm
Astra 23.5° Ost ab Ø 50cm
Astra/Eurobir, 28.5° Ost       ab Ø 60cm
Arabsat 3A 26° Ost              ab Ø 90cm
Eutelsat W3A 7° Ost             ab Ø 80cm
Eutelsat (Hot Bird) 13° Ost          ab Ø 60cm
Eutelsat W3C 16° Ost    ab Ø 65cm
Hellas Sat 39° Ost                 ab Ø 70cm
Türksat 42° Ost                   ab Ø 90cm

Die angegebenen Spiegeldurchmesser sind Mindestangaben, bei denen noch keine Schlechtwetterreserve berücksichtigt wurde.
Außerdem wurde davon ausgegangen, dass Sie ausschließlich digitale Programme empfangen wollen.
Nehmen Sie im Zweifelsfall eine Spiegelgröße höher um den entsprechenden Satelliten störungsfreier zu empfangen.

*********************************************************
          Kosten-Aufstellung Bräuwiese
                NOKIA SAT-Spiegel

1) 85cm NOKIA SAT-Schüssel / SAT-Antenne TS IST 10 € 73,-
Nokia Sat-Spiegel 85 cm oval (Heckenbereich)

BIRG SAT-Spiegel 80cm rund (Wintergarten)

2) LBN SAT-Empfangskopf Quad-LBN € 40,-

Digitale Empfangsköpfe (LNB)

Universal-LNB
An einen Universal-LNB kann man sowohl analoge als auch digitale Receiver anschließen.

2a) Universal Quad-Switch-LNB WISI OC 06D für HDTV, 3-D, 4K

Best.-Nr. OC 06D QUAD LNC 40mm
40mm Feeddurchmesser mit integrierter Wetterschutzkappe

WISI OC 06D

Quad Switch Universal LNB

Freq.: 10,7..12,75 GHz

S/N: P161402736

WISI Communication GmbH & Co.KG

D-75223 Niefern-Oeschelbronn

Garantie 2016-08-27 bis 2018-08-27

2b) Universal Twin LNB (früher)
Platinium Twin LNB (kleine Bauform) in Litzlberg Bodenantenne

2c) RADIX Twin Universal LBN (große Bauform) in Litzlberg Wintergarten-Antenne

Model: LBN200 (Digital LNB 2 Anschlüsse))

S/N: 10 500 219

N.F.: 0,7dB

L.O. Frequency: 9,75 / 10,6 GHz

Input: 10,7 - 12,75 GHz ( = Bandbreite)

Output: 950 - 2.150 MHz € 30,-

Als rauscharmer Signalumsetzer (vom englischen Low Noise Block, kurz LNB; und Low Noise Converter, kurz LNC)
wird die erste, im Brennpunkt einer Parabolantenne befindliche elektronische Baugruppe einer Satellitenempfangsanlage bezeichnet.

https://de.wikipedia.org/wiki/Rauscharmer_Signalumsetzer

3) 25m FX Schutzschlauch € 35,00

FXP flex Panzerrohr = biegsames Isolierrohr 32mm grau

4) Balkonständer für Satellitenantenne € 60,00

SAT-Standfuß aus Eisen

5) Balkonständer Waschbetonplatte dazu € 6,00

6) Balkonständer 40kg Trockenbeton dazu € 6,00

7) Antennen-Montage 8 Std. x € 12,00 = € 192,-
Balkonständer eingraben und lotrecht ausrichten
SAT-Schüssel montieren & ausrichten
Schutzschlauch eingraben & Antennen-Kabel verlegen

Gesamtkosten € 412,- / 4 = € 103,- ohne Kabel

3) 100m CT100 SAT-Kabel € 1,50/m 50m = € 75,-

HDTV und 3D tauglich

RAYDEX/CDT Ltd. TV/Satellite Cable

100m VOLEX RAYDEX CT100 Koaxialkabel FARNEL Best. Nr. 150-836

KOAX.KABEL Außen.Dm 7mm, CT100, SCHWARZ, 100M, 75OHM € 132,22

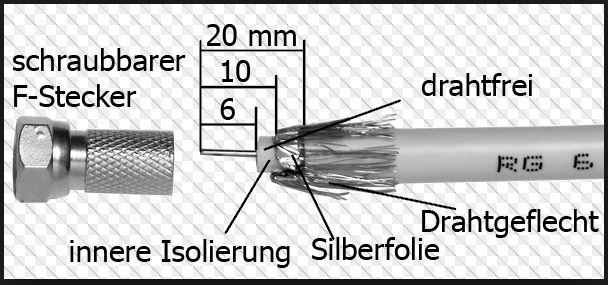

4) 2x F-Stecker

F-Stecker, 75Ω, gerade, für Coax-Kabel Dm 7mm, 0 → 2GHz, CT100 € 1,50/Stk.

2x Schutztülle,

Wohnung A 10m Kabel € 15,- & 2x F-Stecker € 3,- & Antennenanteil € 103,- = € 121,- ( ist für Fam. Tscherniwetz noch frei )

Wohnung B 15m Kabel € 22,- & 2x F-Stecker € 3,- & Antennenanteil € 103,- = € 128,- ( Fam. Gnan )
Wohnung C 20m Kabel € 30,- & 2x F-Stecker € 3,- & Antennenanteil € 103,- = € 136,- (Prenninger Elfriede Wohnzimmer)
Wohnung D 25m Kabel € 38,- & 2x F-Stecker € 3,- & Antennenanteil € 103,- = € 144,- (Prenninger Fritz Wintergarten)

Schon belegt

*********************************************************
Die Satellitenschüssel ausrichten – auf Elevation und Azimut kommt es an
Satellitenschüssel Elevation - ASTRA

http://www.astra.de/18854279/satellitenschuessel-elevation

Satellitenschüssel ausrichten: Tipps und Tricks für Top-Empfang

http://www.computerbild.de/artikel/avf-Ratgeber-Kurse-TV-einstellen-Satelliten-Schuessel-ausrichten-1273175.html
SAT-Installation leicht gemacht: Tipps für die Selbstmontage Ihrer SAT-Anlage
http://www.hdaustria.at/blog/sat-installation-leicht-gemacht-tipps-fur-die-selbstmontage-ihrer-sat-anlage/
Sie brauchen nur einen sonnigen Tag, Angaben über den Standort, Datum und den Satelliten.
http://www.sat.drossel-services.de/

TechniSat AZ/EL-Rechner

Elevation und Azimut Rechner
https://www.technisat.com/de_DE/AZ-EL-Rechner/352-96/
Die Signalstärke und –qualität sollten bei jedem Transponder immer mindestens 70 Prozent betragen.
Die Signalqualität ist übrigens relevanter als die Signalstärke.

Sat-Schüssel richtig einstellen
http://www.digitalfernsehen.de/Sat-Schuessel-richtig-einstellen.66919.0.html
http://www.digitalfernsehen.de/Sat-Schuessel-richtig-einstellen-Teil-2.66928.0.html

zehnder Satellitenempfangstechnik
http://www.zehnder-sat.de/01_Produkte/Anleitungen/Antennenaufbau_Einstellhilfe_Kurzversion.pdf

Azimut Elevation Tabelle :: Azimutwinkel und Elevationswinkel
http://www.terem.de/azimut-elevation-einstellung.html

Aufbau- und Bedienungsanleitung für Sat-Anlagen
http://www.produktinfo.conrad.com/datenblaetter/925000-949999/941093-in-01-de-60CM_2_TEILNEHMER_SAT_ANLAGE_ANTHRAZIT.pdf

*********************************************************
Elevation, Azimuth und Skew-Berechnung mit http://www.dishpointer.com dürchführen.
GOOGLE Earth wird verwendet

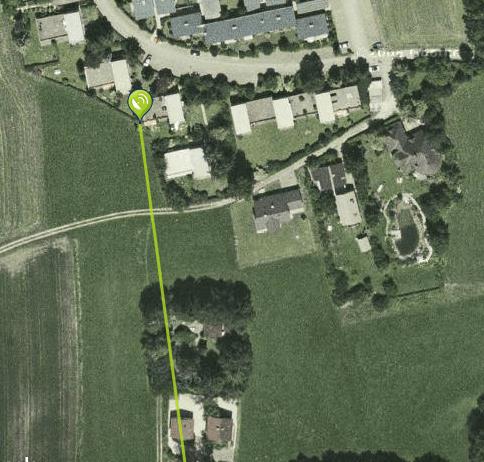

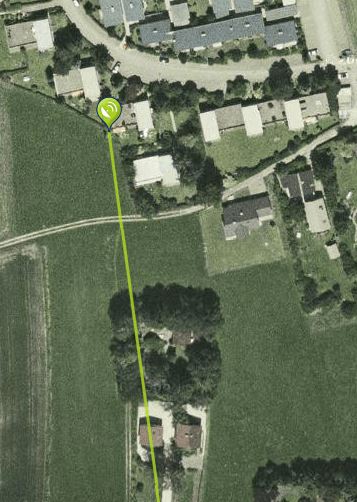

Standort Ferienwohnung Seewalchen / Litzlberg / Oberbuchberg:
Bräuwiese 15 Im Heckenbereich nahe Wohnung A

Satellit: ASTRA 1N 19,2° E ( Distanz 38,211km)
Latitude:    47,9378° = 47:56:16
Lonhitude: 13,5527° = 13:33:09
Höhe:        485m
Präzision:      3m

Elevation     : 34,7° Länge 50m Höhe 35,6m
NOKIA oval 85cm (im Heckenbereich) Spiegelneigung auf 85cm 15cm ODER 7,5cm Abstand vom 1 Zoll Ständerrohr
BIRG rund 80cm (am Wintergarten)   Spiegelneigung auf 80cm 5cm (entfernt)

Länge 50m Höhe 35,6m
Azimuth (true): 172,4°
Azimutt (magn): 169,2°

Polarisations-Winkel / Polarisationsfehler / Winkelversatz / Skew-Winkel / LNB-Skew / LNB-Tilt /
LNB Skew : + 2,4°
plus = linksdrehend gegen den Uhrzeigersinn (von LNB auf den Spiegel gesehen)
positiven LNB-Tilt = rechtsdrehen im Uhrzeigersinn (von Spiegel Richtung Satellit gesehen)

Bei der ASTRA Position von 170° ist der SAT-Spiegel 10° Westlich davon daher plus drehen

https://de.wikipedia.org/wiki/Skew_(Satellit)

STRONG SAT-Receiver Fehlermeldung: E52-32 Kein Signal

Gewünschter Satellit ASTRA 19,2°E (ASTRA 1 19,2 Grad Ost)
ACHTUNG: ohne freie Sicht auf den Satelliten ist auch mit einer Groß-Antenne kein Empfang möglich.
Bei Parabolspiegel unter 60cm Durchmesser sind Interferenzstörungen durch Nachbarsatelliten möglich.

A) Elevation, Azimuth und Skew-Berechnung mit http://www.dishpointer.com durchgeführt.
GOOGLE Earth wird verwendet

Das „SKEW-Winkel“ Problem
Einstellung der Winkelkorrektur
http://www.ten-haaft.com/e/pdf/skew.pdf

*********************************************************

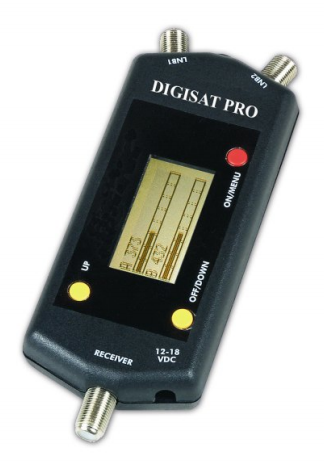

SAT-Meßinstrument
dient der exaktenAusrichtung von Satelliten-Antennen.
Das DIGISAT funktioniert sehr zuverlässig und genau, da es über einenMicroprozessor gesteuert wird.

DIGISAT PRO = Neu

Fa. EMITOR AB DIGISAT = Alt

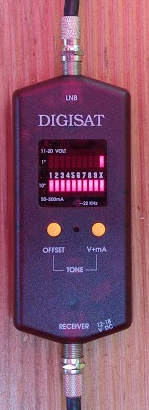

Foto zeigt max Signalstärke 10,9

DIGISAT reagiert sehr sensibel und kann somit auch die schwächstenSignale aufspüren.
Starke Eingangssignale (Satelliten mit starkerLeistung, große Antennen) können zur besseren Justierungabgeschwächt werden, indem Sie einfach die entsprechende Funktionwählen.

Wenn der linke Knopf (OFFSET) gedrückt wird, wird das Eingangssignalauf ein niedrigeres Niveau abgeschwächt.
Bei starken SAT-Signalen von Vorteil.
Diese Funktion dient zur Einstellung auf die optimalePosition der Satelliten-Antenne bei sehr stark sendenden Sendern,
Funktioniert indem man dieAntenne von der vorherigen max. 10,9 Position auf ca. 8,0 wegdreht,
dann den linken Knopf drückt Signal geht auf ca. 4,0 und dann wieder dasstärkste Signal sucht, dabei erreichen Sie aber nicht mehr die 10,9 ! ! !

Normal Modusfür normale Signalstärken (nach dem Anstecken ohne Tasten zu drücken)
Je höher der Wert, desto stärker das Signal.
Die obereReihe zeigt das Eingangssignal x1 an.
Die untereReihe zeigt das Signal x10 an.
Die 22kHz LEDleuchtet auf, wenn ein 22kHz-Signal auf derCoaxleitung anliegt.

300_a_EMITOR-x_284670-62 Digi SAT Messinstrument, DIGISAT Fa. EMITOR AB (Bedienungsanleitung)_1a.pdf
300_a_EMITOR-x_126439-62 Emitor AB - DIGISAT Pro -DVB-S Messgerät ( Manual )_1a.pdf

*********************************************************

Einstellungen am Digital HD Satellite Receiver STRONG SRT 7505

Rufen Sie das Bildschirmmenü des Sat-Empfängers auf. Kontrollieren Sie die Antennen- beziehungsweise LNB-Einstellungen im Bildschirmmenü.
Die richtigen Werte für den Digitalempfang von Astra lauten:
„Astra 19,2° Ost“, „Universal-LNB“, DiSEqC: „An“ (DiSEqC 1.0).

SAT Receiver STRONG

NENU > Installation

1) Antennen-Einstellung 9,2° DISEqC 1.0 LNB1 ASTRA 19,2E

DISEqC AUS

2) Kanalsuche

Antenne: 1 LNB Typ. Universal

Satellit: ASTRA 19,2E Antennen Typ: DISEqC 1.0

Transponder list: Astra 19,2E 22kHz Signal: AUTO

Stärke: 98 (Soll > 70sein)

Quallität: 87 ( Soll > 75 sein)

Signalstärke- und Signalqualitätsanzeige
Wählen Sie jetzt das Menü mit der Signalstärke- und Signalqualitätsanzeige des Sat-Receivers.
Der Signalstärke-Balken zeigt meist bereits ohne Antenne einen niedrigen Wert an.
Empfang ist aber erst bei Werten ab 70% möglich.
Entscheidend ist der Balken für die Signalqualität.
Für einen einwandfreien Empfang sollte die Signalqualität min. 75% betragen.
Typischerweise ist eine Signalstärke von min. 65% für einen HD-Empfang mittels Receiver nötig.
Optimal sind Signalstärken von 80% bis 90%.
Noch höhere Werte werden in der Praxis meist nicht erreicht.

Die Schüssel muss als Erstes grob in Richtung des Satelliten ausgerichtet.
Im Fall von Astra 19,2° East geht dies folgendermaßen:
Die vertikale Ausrichtung wird zunächst provisorisch auf etwa 32° eingestellt.
Im Norden Deutschlands geht diese Einstellung eher in Richtung 28°,
während im Süden etwa 34° gewählt werden müssen.
In Österreich und der Schweiz sind Werte von 35° bis 36° üblich.

Die Schüssel wird in Richtung Süden ausgerichtet und anschließend um etwa 10° in Richtung Osten gedreht.
Wer keinen Kompaß zur Hand hat, kann auch beim Nachbarn nachsehen, wie dort die Schüssel ausgerichtet ist.
Auch die Uhr hilft: Um 12 Uhr (Winterzeit) steht die Sonne recht genau im Süden.
Auch Google Earth kann - besonders im Stadtgebiet - helfen.
Anschließend kann die genaue Justierung mit dem Satfinder durchgeführt werden.
Die Benutzung ist recht einfach:
Zunächst wird die Empfindlichkeit herunter gedreht und die Schüssel ausgerichtet, bis der Satfinder ein starkes Signal erhält.
Stück für Stück wird nun die Empfindlichkeit erhöht und die Schüssel nachjustiert.
Im optimalen Fall erhält man auch auf sehr hoher Empfindlichkeitsstufe noch ein starkes Signal.

SatFinder App für Android Smartfones

DIN A4 ausdrucken
*********************************************************
Impressum: Fritz Prenninger, Haidestr. 11A, A-4600 Wels, Ober-Österreich, mailto:[email protected]
ENDE
