Digital HD Satellite Receiver STRONG SRT 7505
Digitaler SAT-Receiver DVB-S

Digital Satelitten Receiver an HDMI-Port

Digitaler HDTV-Sat-Receiver mit Irdeto Kartenleser

Digital High Definition Satellite Receiver SRT 7505

Hersteller:
Humax PR-HD2000C

TechniSat

Kathrein

VU+ Ultimo (Daniel) www.vuplus.de

Strong

Telestar TD2510HD

LogiSat 1700 HD HDTV

Zertifizierte SAT Empfangsgeräte ORF Digital

ORF DIGITAL-zertifiziert & tauglich für kommerzielle HD-Angebote

STRONG DIGITAL TV

Digital High Definition Satellite Receiver SRT 7505

ir.deto DVBS2

HDTV 1080p Receiver

Aufnahme & Multimedia via USB

Timeshift

Aufnahme über Timer und per Tastendruck

EPG = Elektronisches TV-Programm eine Woche

Digital Audio - DOLBY Digital Plus

DiSEqC1.0

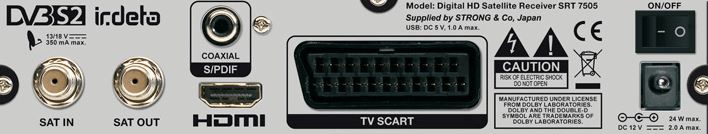

Anschlüsse:

SAT in, SAT out, HDMI out, TV SCART out, S/PDIF koaxial, USB-Port, Netzadapter-Eingang

USB-Festplatte FAT32 formatiert

Fernbedienungswinkel <30°

S/N: 75051 2071 402521

Chip-ID CSSN: 55 111430

PIN-Code für Werkseinstellung: 0000

Smartkarten-Einschub für Irdeto verschlüsselte TV-Sender z.B. ORF

Einsteck-Karten-Chip (ORF DIGITAL-SAT-Karte irdeto B.V.) nach UNTEN

http://DIGITAL.ORF.AT

Strong SRT 7505 Japan

Die beste Wahl für HDTV

Digital HD Satelitte Receicer SRT 7505

S/N: 750512071402521

www.strong.tv

Werkseitiger PIN-Code: 0000

Netzspannung: 230Vac 50Hz

Eingangsspannung 12Vdc 2,0Amp.

Stromverbrauch: 6,9W (max. 24Watt)

Standby: 0,48W

Betriebstemperatur: 0..40°C

Feuchtigkeit: 10..85%rH, aber nicht kondensierend

Größe: 19x17,5x4,5cm

Gewicht: 1kg

Garantie: 2 Jahre

STRONG

Franz-Josefs-Kai 1

A-1010 Wien
Tel. 0820 / 400 150 (12Cent/Min)
fax +43 01 581 023240
mailto:[email protected]
http://www.strong.tv/at/products/high-definition-satellite-receivers/srt7505

STRONG Servicecenter

Digital - Electronic - Center Service GmbH

Trillergasse 4- Top E/21B
A-1210 Wien

ORF DIGITAL Smartkarte CHIP nach unten ! ! !

Handbuch - Bedienungsanleitung - User Manual
http://www.strong.tv/at/products/high-definition-satellite-receivers/srt7505

300_a_STRONG-x_STRONG SRT7505 Digitaler HDTV-Sat-Receiver mit Irdeto Kartenleser_1a.pdf
300_a_STRONG-x_STRONG SRT7505 Digitaler HDTV-Sat-Recever - Datenblatt_1a.pdf

Das Gerät ist nicht HD+-fähig.

Genießen Sie mit dem digitalen HD Satelliten Receiver SRT 7505 die Vielfalt von 3 vorinstallierten österreichischen Kanallisten für TV und Radio, einschließlich der „HD Austria Senderliste“.

Neukunden bekommen für 3 Monate kostenlosen Zugang zu HD Austria.

Ausgestattet mit USB-Aufnahme und Multimedia-Funktionen überzeugt der Receiver auch mit Favoritenlisten, Timerfunktionen, Teletext, Untertiteln und mehr.

Wählen Sie SRT 7505 für die beste Unterhaltung und Komfort.

Produktübersicht

HDTV Receiver empfängt freie digitale TV-Programme
Einschub für ORF DIGITAL SAT-Karte
3 vorinstallierte Kanallisten inkl. HD Austria Senderliste
3 Monate gratis Freischaltung des HD Austria Pakets(4)
USB-Anschluss für Aufnahme, Multimedia, Software-Updates
Timeshift: Anhalten und zeitversetzte TV-Wiedergabe
Elektronisches TV-Programm (EPG)
Sendungen über EPG programmieren und bearbeiten
Dolby® Digital Plus
4000 Programmspeicherplätze

Information zu SW 2.2.2 Oktober 2014 SRT7505 - Kanallisten Info - 20.10.2014
Software Update SRT7505 - v 2.2.2 - 20.10.2014

HDTV (1080p) Receiver für frei empfangbare digitale Programme über Satelliten, für HD Austria geeignet, PLUG&WOW Gerät: mit dem Strong SRT 7505 können Sie das Kombi Austria-Paket (29 Sender) 3 Monate lang gratis testen
USB-Port: Aufnahme von TV-Programmen, Abspielen von Foto- und Musikdateien, Updates der Receiver-Software via externes USB Speichermedium
Unterstützt eine Vielzahl verschiedener Audio- und Bildformate (z.B. MPEG-2, MPEG-4), 6 Favoritenlisten für TV- und 2 für Radioprogramme
Timeshift: TV-Programme anhalten und zeitversetzt wiedergeben, Kindersicherung mit Menüsperre und Alterskontrolle

Hersteller: Strong
Receiver: SRT 7505
Verschlüsselung embedded: Irdeto

Benötigte ORF-Karte ICE Irdeto C810 2446 2787 2 ( Karten-Nr.: 10 2446 2787 2 Chip-ID / CSSN: 55 111 430)
Produkte| Satelliten Receiver| High Definition| SRT 7505

http://digital.orf.at/show_content2.php?sid=287&s2id=1053&f_pr_group=1&f_marke=0&f_modul=0

Verschlüsselung embedded (integriertes Verschlüsselungssystem): Der ORF verschlüsselt seine Programme in den Systemen "Cryptoworks" und "Irdeto".
Ist eines dieser beiden Systeme im Empfangsgerät integriert, ist die Entschlüsselung ohne einem Modul (CAM) möglich.

Benötigte ORF-Karte:

Mit den Angaben "Cryptoworks" und "ICE" wird in der Liste angezeigt, welche ORF DIGITAL-SAT-Karte in welchem Empfangsgerät verwendet werden kann.
ICE-Karten funktionieren in Geräten der Verschlüsselungssysteme "Cryptoworks" und "Irdeto".
Die Nutzung einer ORF DIGITAL-SAT-Karte der Verschlüsselung "Cryptoworks" ist hingegen in "Irdeto"-Geräten, sowie in allen Geräten, die für den HD-Empfang von kommerziellen Anbietern geeignet sind, nicht möglich.

Cryptoworks Karte oder ICE-Karte?

Die Kartennummer gibt Aufschluss darüber, für welches Verschlüsselungssystem die Karte geeignet ist:

Cryptoworkskarten: Kartennummer beginnt mit 000 xxx (geht nicht)
ICE-Karten: Kartennummer beginnt mit C810 2446 2787 2 oder P4 xxx
ICE-Karten funktionieren sowohl in Receivern des Verschlüsselungssystems Cryptoworks als auch in Irdeto-Receivern.

HD Austria CI+ CAM (by SMIT) NICHT möglich.

DiSEqC Version 1.0
Digital Satellite Equipment Control, kurz DiSEqC [daɪˈsɛk], bezeichnet eine digitale Steuersignaltechnik, eingesetzt in der Gebäudeverkabelung von Satelliten-Empfangsanlagen (Satblock-Verteilung oder Unicable-Technik).
DiSEqC-Steuersignale ermöglichen gegenüber den 14/18 Volt- und 22kHz-Steuersignalen beim SAT-Empfang einen erweiterten Funktionsumfang.
https://de.wikipedia.org/wiki/Digital_Satellite_Equipment_Control

TÜV-zertifiziertes Empfangsgerät
Strong SRT 7505
Technische Daten
Integriertes Verschlüsselungssystem (embedded)	Irdeto
Modul für den ORF-Empfang notwendig?	nein
Benötigte ORF DIGITAL-SAT-Karte	ICE
Auflösung	HD
Gerätesoftware	2.0.0
Common-Interface (CI)	nein
Herstellerkontakt: STRONG Ges.m.b.H. Franz-Josefs-Kai 1 1010 Wien HOTLINE: 0820 400 150 (0,12€/Min. vom Festnetz) E-Mail: [email protected] www.strong.tv

STRONG SRT 7505

Digital Receiver
- HDTV Receiver
- Empfang: DVB-S2 ( Auflösung HD)
- Anschluss: HDMI, USB
- Anzahl Smart Card Slots: 1 Smart Card Steckplatz für ORF Digital-SAT-Karte (ORF ICE-Karte)
Irdeto Smartkarten-Einschub für ORF-Karte - Verschlüsselung: Irdetpo
Irdeto-Kartenleser für ORF ICE-Karte eingebaut - daher kein extra CI-Modul notwendig (CI = Common-Interface)
- Anzahl Common Interface Slots (CI): 1 CI-Schacht
- 1080p Upscaling-Funktion
http://www.strong.tv/at/products/high-definition-satellite-receivers/srt7505

Produktinformationen
Digital Receiver - HDTV Receiver - Empfang: DVB-S2 - Anschluss: HDMI, USB - Anzahl Smart Card Slots: 1 - Anzahl Common Interface Slots (CI): 1 - 1080p Upscaling-Funktion
Generelle Merkmale
1080p Upscaling-Funktion	ja
Empfangsstandard	digital
DVB-C Empfänger	nein
DVB-T Empfänger	nein
DVB-S Empfänger	ja
Analoger Satelliten-Receiver	nein
Standgerät/tragbares Gerät	Standgerät
DVB-T2-Receiver	nein
DVB-S2 Empfänger	ja
Ausstattung
Twin-Tuner	nein
Elektronische Programmzeitschrift (EPG)	ja
HDTV Empfänger	ja
Show-View	nein
USB-Aufnahmefunktion	ja
Webbrowser	nein
HbbTV	nein
DLNA zertifiziert	nein
1080p Upscaling-Funktion	ja
Anschlüsse
HDMI-Anschluss	ja
USB-Anschluss	ja
Anzahl Smart Card Slots	1
Anzahl Common Interface Slots (CI)	1
Common Interface Slot (CI)	ja
Smart Card Slot	ja
WLAN integriert	nein
Verschlüsselungssysteme
Free-to-Air	nein
HD+	nein
Verbrauchsangaben
Leistungsaufnahme im Standby-Zustand in W	0,48

Techn. Daten:

EMPFANG
Empfang	DVB-S2
Free-To-Air
PayTV	ORF Digital
SD, HD
Smart Card Steckplatz

EIGENSCHAFTEN
Programmspeicherplätze	4000
Favoritenlisten	6
Vorinstallierte Kanallisten
Elektronisches TV-Programm
Sendungen direkt über EPG buchen
Timer	20
Software update	USB
Teletext
Mehrsprachige Untertitel und Audiotracks wählbar
Mehrsprachige Menüführung
Kindersicherung
Bearbeitungsfunktion
Automatische und manuelle Sendersuche
Automatisches Abschalten in den Standby-Modus

USB
USB-Multimedia
USB Aufnahme/Timeshift

VIDEO
Bildformat	4:3 and 16:9, Pan & Scan, Letterbox, kombiniert
Videoauflösung	"Scart: 576i, RGB/CVBS mit Kopierschutz

AUDIO
Audio-Modus	Mono L/R, Stereo, Dolby Digital Plus*
Dolby

TUNER
LNB	13/18 V DC (+/- 1 V), max. 350mA, Überspannungsschutz
DiSEqC Version	1.0

ANSCHLÜSSE
TUNER IN
TUNER OUT
HDMI
TV SCART
Audio Digital (S/PDIF)
USB

ALLGEMEINE DATEN
Netzspannung:	100 - 240 V AC 50/60 Hz
Stromverbrauch	max. 23.40 W, typ. 6.90 W
Stromverbrauch in Standby	max. 0.50 W
Größe (WxDxH) in mm	190 x 175 x 45
Netto-Gewicht in kg	0.59

ZUBEHÖR
Batterien
Fernbedienung
Bedienungsanleitung
Netzadapter

MERKMALE:

HDTV Receiver für frei empfangbare digitale Programme über Satelliten ⁽¹⁾

3 vorinstallierte Kanallisten inkl. HD Austria Senderliste ⁽²⁾

Smartkarten-Einschub für Empfang österreichischer PAY TV-Programme⁽³⁾

USB Anschluss für die Wiedergabe von Multimedia Dateien und Software update ⁽⁴⁾

Timeshift: TV Programme anhalten und zeitversetzt Wiedergeben

Dolby Digital Plus ⁽⁵⁾

4.000 Programmspeicherplätze

3 Monate gratis Freischaltung des HD Austria Pakets ⁽⁶⁾

Hervorragende Audio- und Videoqualität

Elektronisches TV Programm (EPG) mit Programminformationen und Vorschau für die nächsten 7 Tage ⁽⁷⁾

Sendungen direkt über den EPG buchen

20 Timerfunktionen

Software Update über externe USB Speichermedien

Teletext, mehrere Sprachen für Audiowiedergabe und Untertitel wählbar ⁽⁷⁾

Mehrere Sprachen für Audiowiedergabe und Untertitel wählbar ⁽⁷⁾

Favoritenlisten für TV und Radioprogramme

Kindersicherung mit Menüsperre und Alterskontrolle für Sender

Mehrsprachige Menüführung (OSD)

Viele Funktionen für das Bearbeiten der Kanäele:

Videoausgänge: HDMI, SCART (RGB, CVBS)

Digitaler Audio-Ausgang über S/PDIF koaxial zum Anschluss an einen digitalen Verstärker

Benutzerfreundliche Fernbedienung

Energiesparfunktion: Automatischer Standby

Geringer Stromverbrauch im Standby

Unterstützt MPEG-2, MPEG-4 und H.264

Bildformat: 4:3, 16:9, Pan & Scan, Letterbox

Unterstützt DiSEqC 1.0

FAQ

Symptom	Ursache	Behebung
Das Display auf der Vorderseite leuchtet nicht.	Der Receiver ist nicht eingesteckt oder der Netzschalter ist ausgeschaltet.	Prüfen Sie, ob der Receiver eingesteckt ist. Stellen Sie sicher, dass der Netzschalter auf der Rückseite in der ON-Position ist
Kein Bild oder Ton	Falscher Anschluss oder falsche Einstellung des Audio/Video-Ausgangs des Receivers mit TV.	Verbinden Sie den Audio/Video-Ausgang des Receivers korrekt mit dem TV und überprüfen Sie die Einstellungen im Menü {Installation àSystemeinstellungen}
Kein Bild oder Ton	Audio Stummschaltung	Drücken Sie die [MUTE] Taste auf TV oder Informationen Fernbedienung
Kein Bild	Der Receiver empfängt kein Signal	Überprüfen Sie das Antennenkabel, ersetzen Sie das Kabel oder schließen Sie das Kabel erneut an den Receiver
	Falscher Wert einiger Tuner-Parameter	Die Werte der Tuner-Parameter im Menü {Installation>Antennen Einstellungen bzw. Kanalsuche} richtig einstellen mit Hilfe von: http://de.kingofsat.net/ http://www.lyngsat.com/
	Falsche Ausrichtung der Antenne	Überprüfen Sie das Signal mit einem geeigneten Messgerät und stellen Sie die Antenne richtig ein
Kein Zugang zu verschlüsselten Diensten	Abgelaufenes Abonnement	Überprüfen Sie Ihren aktuellen Abo-Status in {Zugang Smartkarte > Irdeto CA-System > Produkt Status Liste} zusammen mit Ihrem Serviceanbieter
	Die Smart Karte wartet auf Aktivierung bzw. erneute Aktivierung	Wenn der Receiver für länger ausgeschaltet war, kann es ~ 1-2 h dauern, bis eine gültige Karte wieder aktiviert wird.
	Kein Abonnement für den gewählten Kanal.	Wechseln zu einem anderen Kanal.
Die Fernbedienung funktioniert nicht	Die Batterien der Fernbedienung sind nicht eingesetzt, falsch eingesetzt oder leer	Prüfen Sie, ob die Batterien korrekt eingesetzt oder leer sind. Falls leer, ersetzen Sie die Batterien bitte
Das USB-Speichermedium funktioniert nicht richtig	Falsch formatiert	Formatieren Sie das USB Speichermedium über den Receiver im Menü {Programmverwaltung > Aufnahme Verwaltung} oder {Multimedia Manager}
	Größere HDD Festplatte ist angeschlossen	Größere HDDs oder HDDs mit mehreren Partitionen können mehr Zeit benötigen, um erkannt zu werden
	USB 1.1 bzw. 3.0–Speichermedium ist angeschlossen.	Der Receiver kann möglicherweise nicht richtig mit diesen Speichermedien arbeiten bzw. kann die Funktion mit allen am Markt erhältlichen USB-Geräten nicht gewährleistet werden.
Die externe USB-Festplatte wird nicht gestartet	Der Stromverbrauch ist zu hoch	Schließen Sie ein zusätzliches Netzteil an Ihre USB-Festplatte (max. 5V/1A vom Receiver)
Der Receiver schaltet automatisch in den Standby Modus.	Die Auto Standby-Funktion ist aktiviert und hat die eingestellte Zeit erreicht (Standard 3h)	In dem Menü {Timer>Zeit} können Sie die Auto Standby Zeit einstellen oder deaktivieren
Keine Aufnahme, während Timeshift kein schneller Vorlauf/Rücklauf	Aus lizenztechnischen Gründen ist es möglich, dass mit einer ORF DIGITAL-Karte, die vor September 2011 aktiviert wurde, eine Aufnahme nicht durchgeführt werden kann.	Bei verschlüsselten Kanälen können die Senderechte des Anbieters limitiert sein, weshalb eine Aufnahme beschränkt, Timeshift limitiert und schnellen Vorlauf/Rücklauf evtl. nicht möglich bzw. limitiert abspielbar sein kann. Beschränkungen können ebenfalls über über den analogen Scart Ausgang (Video- oder DVD-Rekorder) ausgegeben werden. Wenden Sie sich bitte für einen kostenlosen Umtausch Ihrer ORF DIGITAL-Karte an den ORF. Nähere Informationen entnehmen Sie bitte online unter http://digital.orf.at/
Keine bzw. beschränkte Wiedergabe oder Irdeto Fehlermeldung	Für die Wiedergabe verschlüsselter Aufnahmen wird die entsprechende Smartkarte benötigt und falls das zusätzliche Angebot von HD Austria genutzt wird, dann kann zur Wiedergabe auch nur der mit der Smartkarte „verbundene“ Receiver verwendet werden (bis zu 3 Geräte können mit einer Smartkarte „verbunden“ werden).	Überprüfen Sie, dass die richtige Smartkarte mit dem entsprechenden Receiver verwendet wird. Im Zweifelsfall kann in der Aufnahme Verwaltung eine Aufnahme markiert werden und mit Hilfe der [OPT] Taste kann die Smartkartennummer angezeigt werden.

9.0 TECHNISCHE DATEN

Demodulator
Modulation: QPSK, 8PSK (Prozessorintegriert)
Symbolrate: 2 ~ 45 MBaud für DVB-S
Inner code rate: 1/2, 2/3, 3/4, 5/6, 7/8
2 ~ 45MBaud für DVB-S2
QPSK: 1/2, 3/5, 2/3, 3/4, 5/6, 8/9 & 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9 & 9/10

Video Decoder
Profilpegel: MPEG-2, MPEG-4, H.264/AVC
Bildformat: 4:3 und 16:9, Pan & Scan, Letterbox, Kombiniert
Bildfrequenz: 25 Hz für PAL
Video Ausgang: Scart: 576i, RGB/CVBS mit Kopierschutz
HDMI: 576p, 720p, 1080i, 1080p mit HDCP

Audio Decoder
Audio Decoding: MPEG-1 Layer 1 & 2, Dolby Downmix
Audiomodus: Mono L/R, Stereo, Dolby® Digital Plus*
Transcodierung für HDMI und S / PDIF:
Dolby® Digital Plus auf Dolby® Digital*
*Dolby Digital Plus und das Doppel-D Symbol sind eingetragene Warenzeichen von Dolby Laboratories

Tuner
Typ: 1 F Type, IEC169-24, Female
Tunerchip: STV6111
Eingangsfrequenz: 950~2150 MHz
RF Impedanz: 75 Ohm, asymmetrisch
Eingangspegel: -65 dBm ~ -20 dBm
LNB Speisung: 13/18 V DC (± 1 V), max. 350 mA, Überspannungsschutz
DiSEqC Version: 1.0

Smartkarten Einschub
Anzahl: 1
Standard: ISO 7816
Irdeto Version: 3.15.x (Irdeto PVR mit DRM)

System und Speicherkapazität
Prozessor: STi h237
Flash Speicher: 128 MB (NAND) +2MB Loader Flash (SPI)
SDRAM: 256 MB

Multimedia
Audiowiedergabe: MP3*
Bildanzeige: JPG, JPEG, BMP*
30
*STRONG kann keine Garantie für die Wiedergabe von allen Dateien übernehmen, obwohl die Erweiterungen aufgelistet sind, da eine
einwandfreie Wiedergabe von der Dateigröße, dem Codec, der Bitrate und der Auflösung abhängt

Anschlüsse
SAT IN
SAT OUT
HDMI
TV SCART (RGB, CVBS, Audio L/R Ausgang mit Lautstärkeregelung)
Digital Audio S / PDIF (koaxial)
USB 2.0 Typ A: 5 V/1 A (max.)
Netzadapter (12 V/2 A)
Netzschalter

Allgemeine Daten
Netzspannung: 100 - 240 V AC 50/60 Hz
Ausgangsspannung: 12 V DC, 2.0 A
Stromverbrauch: max. 23.4W, typ. 6.9 W
Stromverbrauch in Standby: max. 0.5 W
Betriebstemperatur: 0 ~ +40 °C
Lagertemperatur: -10 ~ +50 °C
Feuchtigkeit: 10 ~ 85% RH, nicht kondensierend
Größe (B x T x H) in mm: 190 x 175 x 45
Gewicht: 0.59 kg

Software Update Dauer um die 15 Minuten also Geduld

Version: 4

Key Sequ.: 237:0

Hersteller: 25:32:2:237:0

Fehlercode

Loader Version 5.0.1

Status: D...

Fortschritt

300_a_STRONG-x_STRONG SRT7505 Digital High Definition Satellite Receiver - Bedienungsanleitung_1a.pdf

*********************************************************

Mit HDMI in PC-MONITOR z.B. DELL XPS one 27

300_a_DEll-x_DELL XPS one 2710 Touch (Inspiron 9400) +++ Bedienungsanleitung_1a.pdf
300_a_DELL-x_DELL XPS One 2710 (All-in-one-PC) 27-Zoll-QHD-Display - Techn-Benutzerhandbuch - MANUAL_1a.pdf

Inhalts-Verzeichnis Bedienungsanleitung 2013

Ich und mein DELL . . . . . . . . . . . . . . . . . . . 1
Neue Funktionen in Windows 8. . . . . . . . . . . . . . 13
Wissenswertes über den Computer . . . . . . . . . . . . 19
dem Einrichten des Computers . . . . . . . . . . . . . 53
Arbeiten mit Ihrem Computer . . . . . . . . . . . . . 73
Anschlüsse und Steckplätze . . . . . . . . . . . . . . 87
Netzwerk . . . . . . . . . . . . . . . . . . . . . . . 97
Software und Anwendungen . . . . . . . . . . . . . . 109
Wiederherstellen des Betriebssystems . . . . . . . . . 121
Diagnose- und Fehlerbehebung . . . . . . . . . . . . . 137
BIOS . . . . . . . . . . . . . . . . . . . . . . . . . 147
Wie Sie Hilfe bekommen und Kontaktaufnahme mit Dell . 155
Quellenangaben . . . . . . . . . . . . . . . . . . . . 159

HDMI
Das High Definition Multimedia Interface (HDMI, HD-Multimediaschnittstelle) überträgt Audio- und Videosignale über eine gemeinsame digitale Schnittstelle.
HDMI verbindet Audio- und Videoquellen wie Digitalempfänger, DVD-Player, Blu-ray Disc-Player, Computer und Videospielkonsolen mit kompatiblen digitalen Audiogeräten wie Computer, Monitore, Videoprojektoren und digitalen Fernsehgeräten.
Das HDMI-Kabel ähnelt einem USB-Kabel und wird in den Anschluss am Ausgabegerät eingesteckt.
Vorteile von HDMI
• Bietet eine hohe Audio- und Videoqualität ohne Qualitätsverluste durch Konvertierung oder Komprimierung der Video- oder Audiosignale.
• Bilder sind glatter und schärfer, mit erheblich reduziertem Videorauschen.
Der Ton ist klar und verzerrungsfrei
• Da es sich um eine digitale Schnittstelle handelt, ist HDMI mit pixelbasierten Anzeigen wie LCD- und Plasma-Bildschirmen sowie Projektoren kompatibel.

S/PDIF
S/PDIF ist ein Standard zur Übertragung von Audio in einem digitalen Format.
Sie können den S/PDIF-Ausgang Ihres Computers an den S/PDIF-Eingang am Empfänger Ihres Heimkino-Systems anschließen.
Dieser Anschluss ermöglicht die Einrichtung einer 5.1-Audioverbindung (auch als 6-Kanal-Audio bekannt).
Es gibt zwei Arten von S/PDIF-Anschlüssen:
• Optisch – Mit einem Glasfaserkabel zwischen den TOSLINK-Anschlüssen
• Koaxial – Mit einem Koaxialkabel zwischen den RCA-Anschlüssen

ACHTUNG:
Mit TV-Tuner am USB Eingang kann ein ORF-Fernsehprogramm nicht gesehen werden ! ! !

Als Fernseh-Monitor wird der Computer verwendet

DELL XPS one 2710 Touch - All-In-One PC (Mid 2012)

Windows 8.1 64-bit

Service Tag: -GCZWS+

Express Service Code: 2_58_33_673

O    O    O ^                  Auswurf-Sensor für CD-ROM
O    O    O ^              Auswahl-Sensor Eingangs-Quelle    PC oder HDMI in oder Screnn Off
O    O    O ^        Helligkeits-Steuerung
O    O    O ^     Lautstärke

www.dell.com/at/

AustriaSat
über
HD Austria
Postfach 38
1052 Wien
Kunden-Hotline: 0820 90 90 93 (max. 20 Cent/Minute)
Montag – Samstag 8-22 Uhr (ausgenommen Feiertage)
mailto:[email protected]
www.austriasat.at

HD Austria
Postfach 38
1052 Wien
Hotline 0820 90 90 93
Mo.-Sa. 8 - 22 Uhr, ausgenommen Feiertage (max. 20 Cent/Minute)
mailto:[email protected]
www.hdaustria.at

TV-Sender HD Kanal-Nr Frequenz Symbolrate Polarisation Service-ID TID Video-PID Audio-PID PCR-PID

ORF1           HD    1       11302 (TP30) 22.000     horizontal    4911       1007 1920       1921     1920
ORF2 O         HD    2       11273 (TP28) 22.000     horizontal    13304       1005 3000       3001     3000
ATV           HD    5       11243 (TP26) 22.000     horizontal    13228       1003 2280       2281     2280
PULS 4 Austria       6       12051 (TP72) 27.500     vertikal     20007       1082 1791       1792     1791
ORF III        HD   14       11273 (TP28) 22.000     horizontal    13308       1005 3080       3081       3080
ORF SPORT+     HD   15       11273 (TP28) 22.000     horizontal    13309       1005 3090       3091     3090
ATV2           HD   16       11243 (TP26) 22.000     horizontal    13223       1003 2230       2231     2230

FST Table ID = 0xBD
FST Version = 0

SAT Signal Stärke : 98%

SAT Signal Qualität : 75%

DIN A4 ausdrucken

*********************************************************
Impressum: Fritz Prenninger, Haidestr. 11A, A-4600 Wels, Ober-Österreich, mailto:[email protected]
ENDE
