                                                                                          Wels, am 2020-01-20

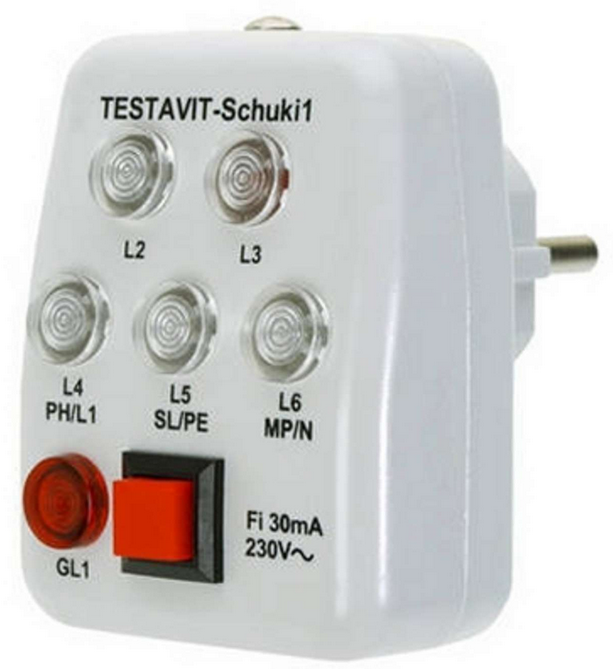

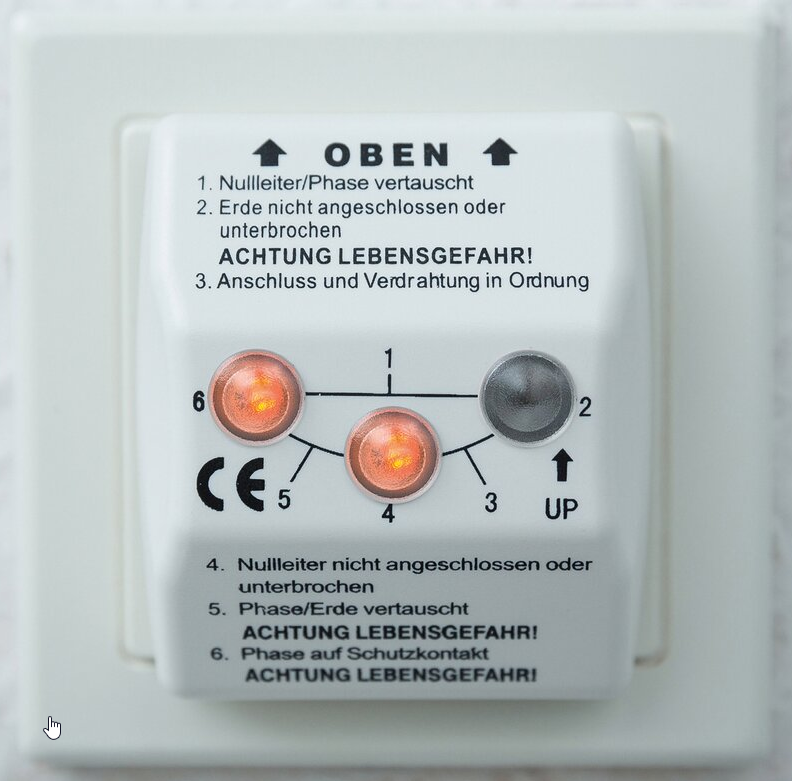

LUX Steckdosen-Prüfgerät 6 cm x 5 cm x 6 cm  Art.Nr. 4216578

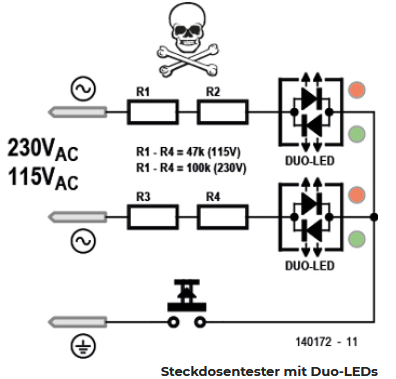

Steckdosentester mit Duo-LEDs  elektor 7/2014 Seite 89

* Die Glimmlampe zeigt an, ob Spannung zwischen L und N ansteht
* Die blinkende LED zeigt daß der Stecker falsch herum angesteckt ist (L und N).

Andererseits heißt das auch, daß die Steckdose geerdet ist.

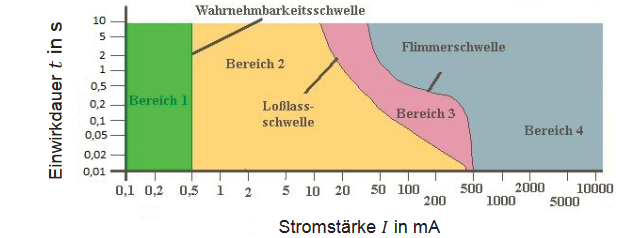

* Wenn der Taster bei richtig eingestecktem Stecker gedrückt wird, dann sollte der FI auslösen (140mA).

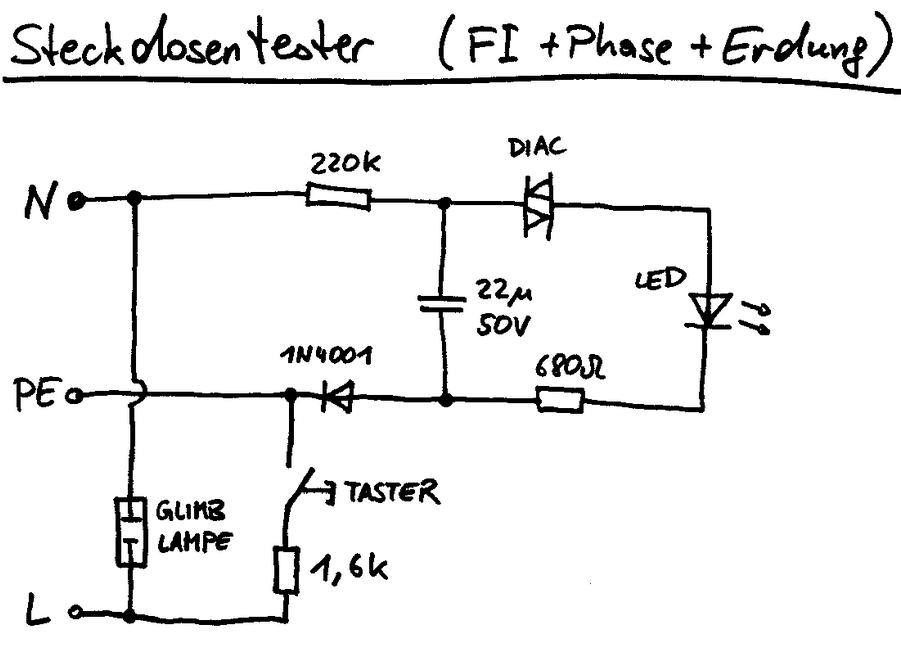

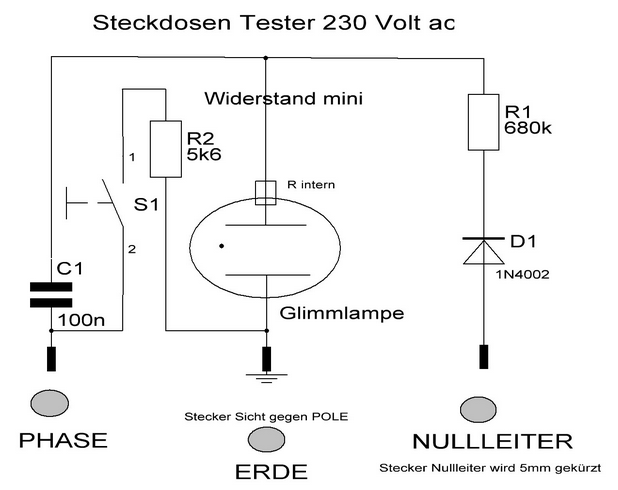

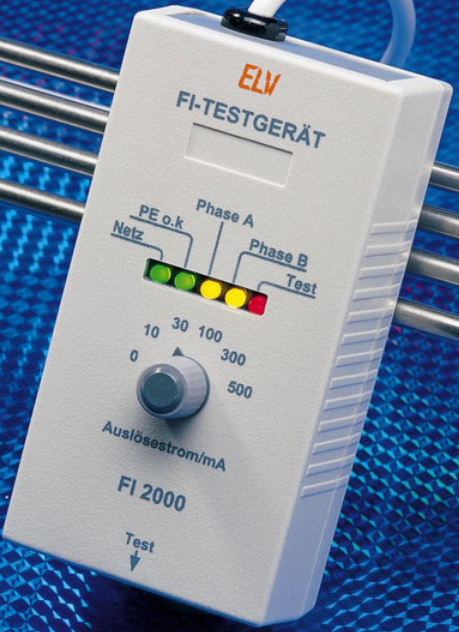

Steckdosentester

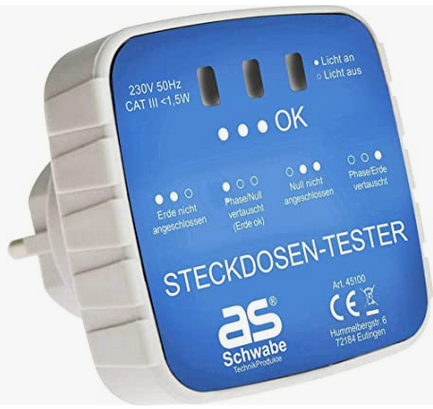

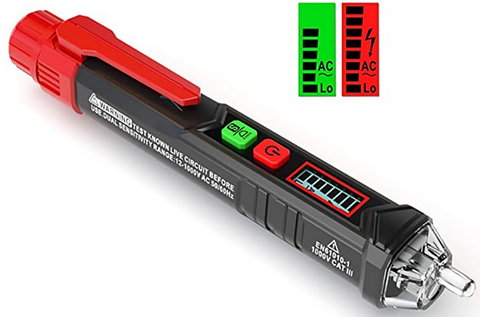

230V Steckdosen-Tester

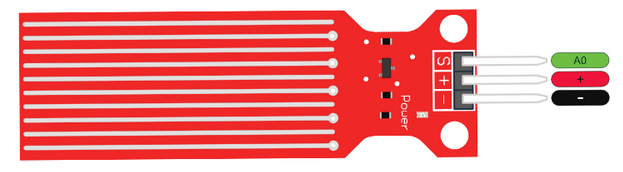

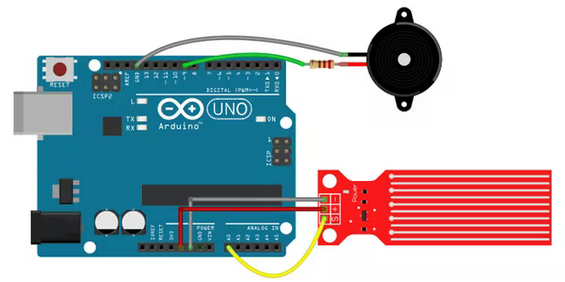

Arduino Water Level Sensor Tutorial

Wasserstand Sensor, einfach erklärt!

/*   * Rain Detector with Water level sensor*  by Hanie kiani*  https://electropeak.com/learn/   */const int sensorMin = 0;     // sensor minimumconst int sensorMax = 1024;  // sensor maximumconst int buzzer = 9;void setup() { Serial.begin(9600);   pinMode(buzzer, OUTPUT);}void loop() {int sensorReading = analogRead(A0);int range = map(sensorReading, sensorMin, sensorMax, 0, 3); // range value: switch (range) {case 0:    // Sensor is wet   Serial.println("ٌWet!");   tone(buzzer, 5000);    break;case 1:    // Sensor getting wet   Serial.println(" Warning");    tone(buzzer, 1000 , 5);    break;case 2:    // Sensor dry    Serial.println("Dry");   noTone(buzzer);     break; } delay(10);  // delay between reads}

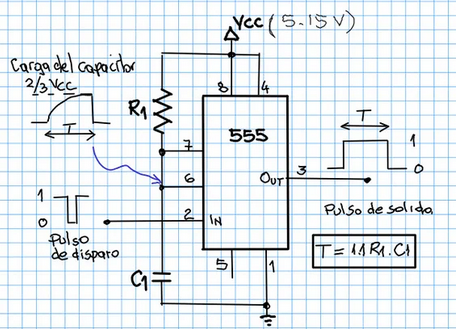

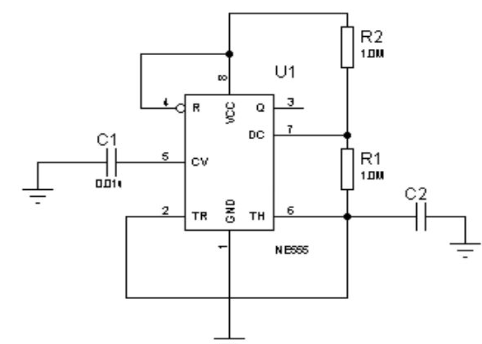

Wasserstand mit Kapazitiver Methode ermitteln

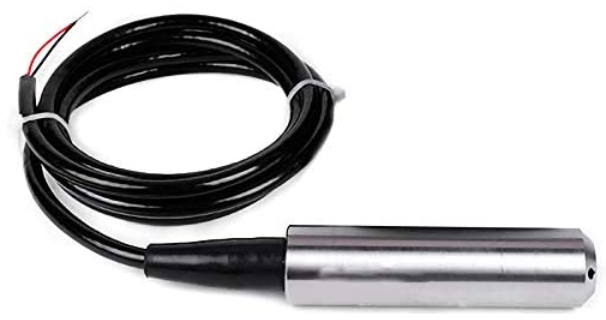

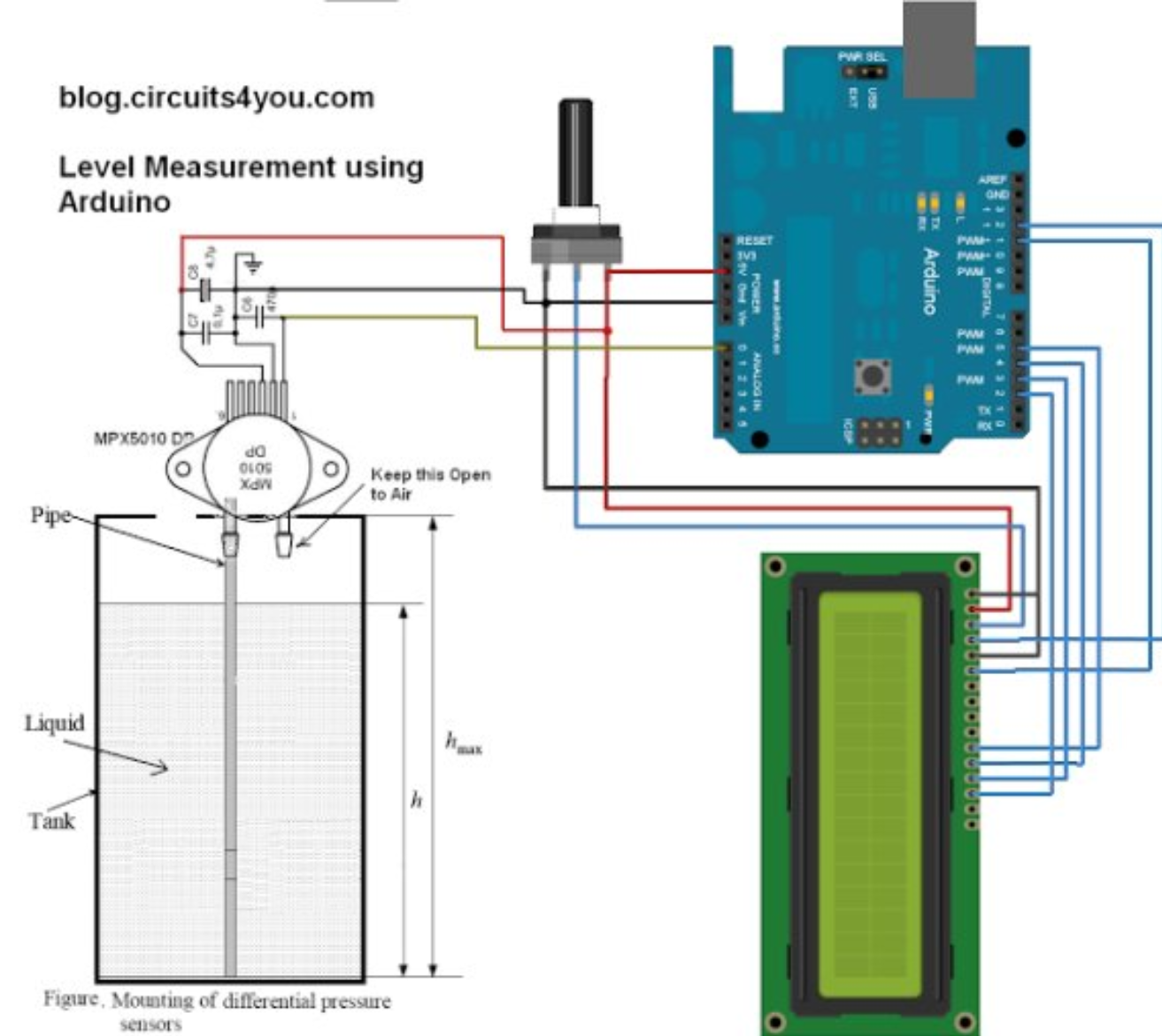

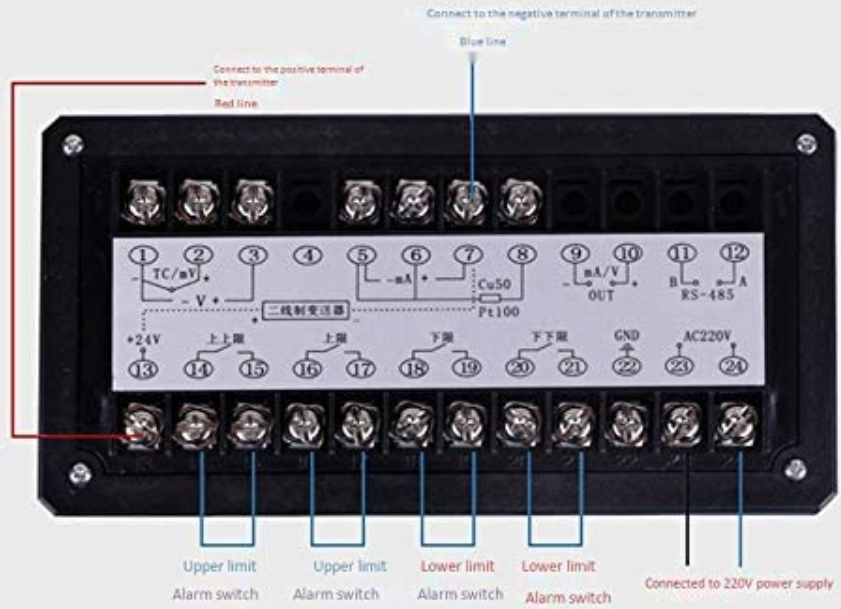

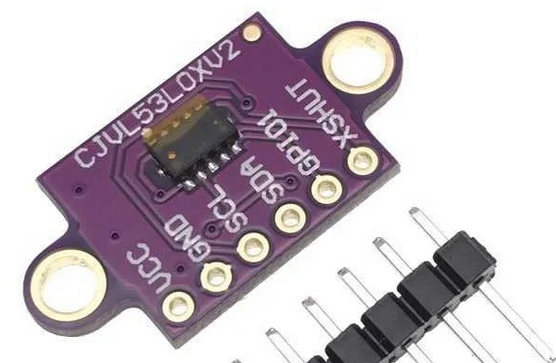

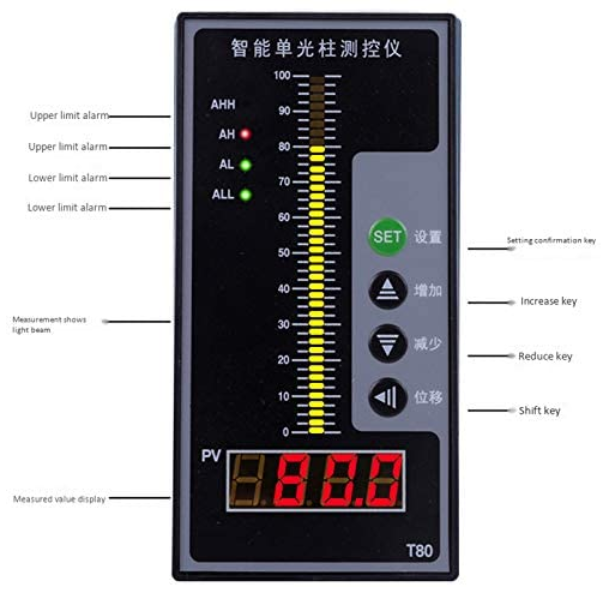

Füllstandsmessung per Pegelsonde

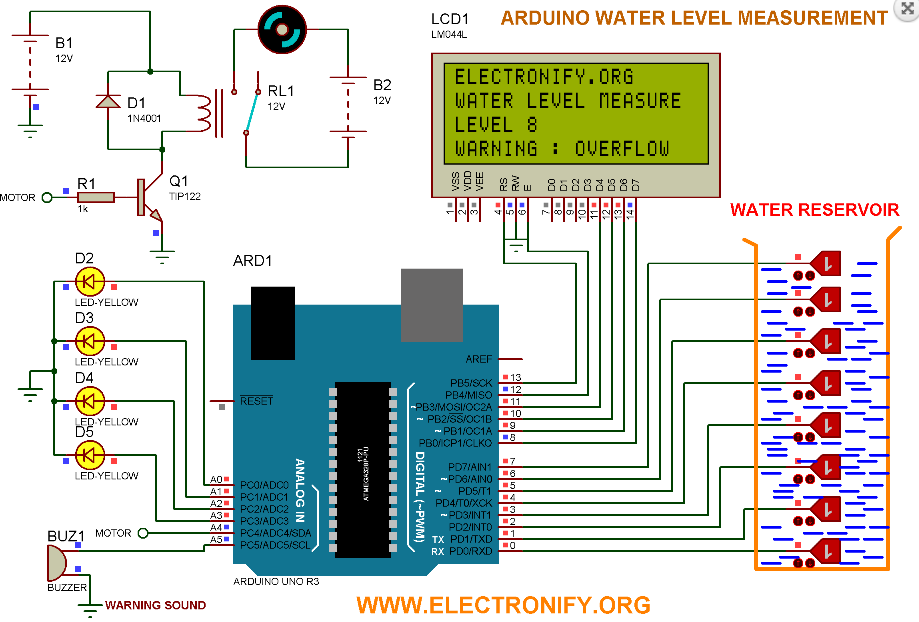

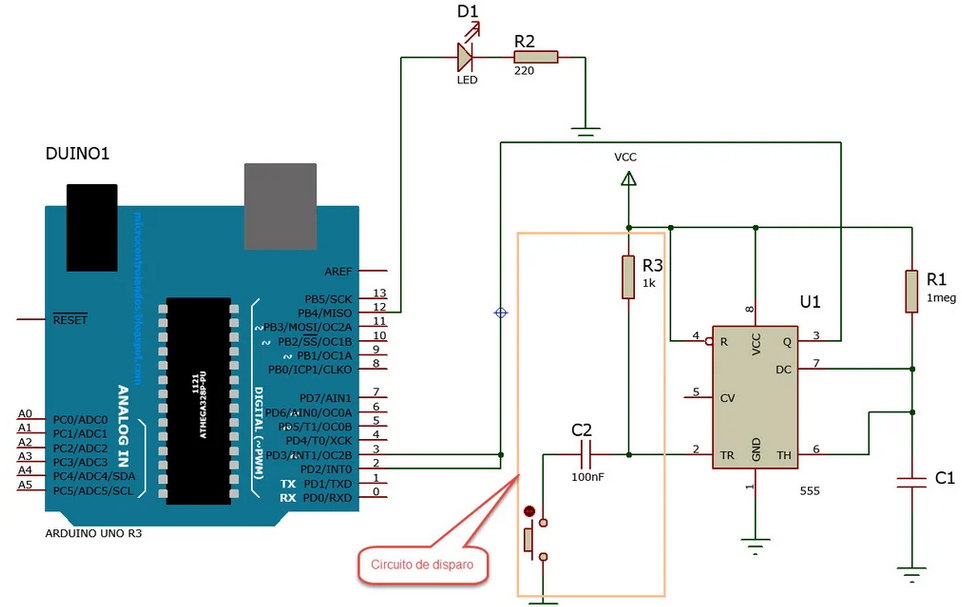

WATER LEVEL MEASUREMENT USING ARDUINO UNO R3 AND WATER SENSORS (Schematic Diagram)

(Schematic Diagram)

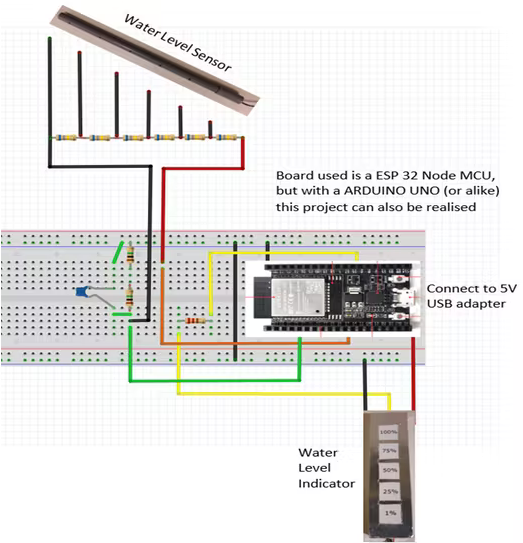

Arduino ESP32 DIY Water Level Sensor and DIY Level Indicator

/*Dieser Code für einen Wasserstandssensor und einen Wasserstandsanzeiger wurde entwickelt und produziert von Pierre Pennings (Dezember 2018)
Diese Anwendung kann für verschiedene Situationen verwendet werden, in denen Informationen über den Wasserstand in einem Vorratsbehälter benötigt werden
z.B. B. in automatischen Pflanzenbewässerungsanlagen oder in Wohnwagen oder Wohnmobilen, wo keine direkte Sicht auf den Wasservorrat im Tank besteht.

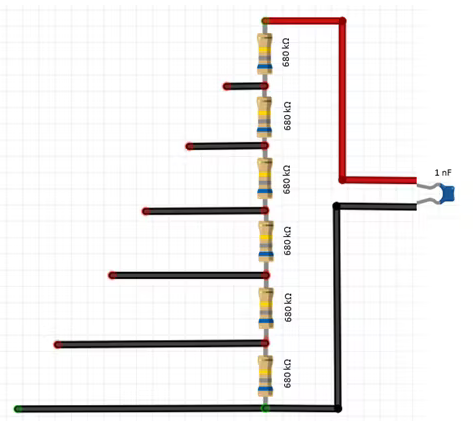

Der DIY WaterLevelSensor verwendet 6 Kupferkabel, die mit einem Leiternetzwerk aus 680k Ohm-Widerständen verbunden sind
Die DIY-Wasserstandsanzeige besteht aus 5 (Neopixel) SMD5050-LEDs mit WS2812B-Controller-Chips, die mit 5 V betrieben werden
Jede einzelne LED wird von einem ARDUINO-Ausgangspin adressiert und die Steueradresse wird durch den gemessenen Wasserstand bestimmt
Der Wasserstand wird periodisch gemessen (während nur 200 Millisekunden, um Korrosion aufgrund von Elektrolyseeffekten zu vermeiden)
Die Wasserstandsanzeige wird auf den gemessenen Wasserstand eingestellt
Die gemessenen WaterLevelValues ​​sind nicht linear verteilt, sondern folgen einem Polynom zweiter Ordnung
Referenzwerte für die Messungen werden in einem Array namens LEVELarray[] gespeichert, das aus 6 Positionen besteht
Die tatsächlich gemessenen WaterLevelValues ​​werden mit den Werten im Array verglichen und daraus der Wasserstand bestimmt
Für dieses Projekt, das Teil eines größeren Plans ist, wird ein ESP32 (NodeMCU) mit 12-bit ADCs verwendet, aber ein normales ARDUINO UNO
(oder fast jedes andere Modell) wird die Arbeit erledigen (Natürlich müssen die Einstellungen im Code angepasst werden,
z.B. wegen 10-bit ADC und unterschiedlicher Pinbelegung
Das ESP32 Gerät arbeitet mit 3,3 Volt, während die Wasserstandsanzeige mit 5V betrieben wird
Die 5 Level-LEDs wurden in einem separaten Anzeigedisplay eingebaut (zeigen 1 %, 25 %, 50 %, 75 % und 100 % an)
Das ESP32 wird mit 5V Strom versorgt (von einem 5-V-Adapter oder einer 5-V-Powerbank), es verfügt über einen integrierten 3,3-V-Spannungsregler
Die 5 Anzeige-LEDs erhalten die 5V Versorgung direkt vom 5-Volt-Pin des ESP32*/#include <Adafruit_NeoPixel.h>#define NUM_LEDS  5///////////////////////////////////////////////// initialise the GPIO pinsconst int output27 = 27;                       // pin 27 sends a "0"  or "1" (0 -3.3 V) to the waterlevel measurement circuitconst int LevelSensorPin = 34;                 // 12 bits ADC pin 34 senses the voltage level of the waterlevel sensor (values 0 - 4095)const int IndicatorPin = 16;                   // pin 16 sends the control data to the LED WaterLevel Indicatorint WaterLevelValue = 0;                        // Variable to store the value of the Waterlevel sensorint level = 0;                                  // Variable of the WaterLevel//                      0    1    2    3    4    5int LEVELarray [6] = {1125,1245,1450,1720,2080,2630} ;    // Array with the level reference values to determine the waterlevel                                                          // the "0" level is applicable when there is no water in the reservoir                                                          // the "5" level is applicable when the reservoir is full byte color_scheme[] = {  0, 0, 0,                  // no color/ off  0, 200, 0,                // green  100, 200, 0,              // yellow  250, 150, 0,              // orange  0, 0, 200,                // blue  200, 0, 0                 // red};Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LEDS, IndicatorPin, NEO_RGB + NEO_KHZ800);/////////////////////////////////////////////////// the setup code that follows, will run once after "Power On" or after a RESETvoid setup() {  Serial.begin(115200);                      pinMode(output27, OUTPUT);                    // Initializes the power output pin (3.3 V) for the WaterLevel Sensor circuit  digitalWrite(output27, LOW);                  // Set output27 to LOW; this will send 0 V to the measuring circuit  pinMode(LevelSensorPin, INPUT);               // Initializes the water level sensorpin  pinMode(IndicatorPin, OUTPUT);                // Initializes the output pin for the WaterLevel Indicator  strip.begin();                                 // Initialize all LEDs to "off"    for (int t = 0; t < 5 ; t++)    {    strip.setPixelColor(t, 100, 100, 100);       // After Power On the WaterLevel Indicator LEDs are tested once    strip.show();                                // note that the order of colors of the WS2812 LED strip is R,G,B     delay (200);    strip.setPixelColor(t, 0, 0, 0);             // And back to off    }  for (int k = 4; k > -1 ; k--)    {    strip.setPixelColor(k, 100, 100, 100);       // blink for 0,2 seconds going top down and then off    strip.show();    delay (200);    strip.setPixelColor(k, 0, 0, 0);                 }}/////////////////////////////////////////////////// the loop code that follows, will run repeatedly until "Power Off" or a RESETvoid loop(){  MEASUREWATERLEVEL ();  INDICATEWATERLEVEL ();  delay(1000);                            // Check for new value every 1 sec;                                          //this value is just for demonstration purposes and will in a practical application be far less frequent}//////////////////END of LOOP////////////////////////////////////////////////////////////  /////////////////////////////////////////////////// Hereafter follows the Function for measuring the WaterLevel (called from within the loop)void MEASUREWATERLEVEL ()  {  digitalWrite(output27, HIGH);           // make pin 27 HIGH  delay(200);                             // allow the circuit to stabilize  WaterLevelValue = analogRead(LevelSensorPin);  //Read data from analog pin and store it to WaterLevelvalue variable   for (int i = 0; i < 6 ; i++)    {      if ((WaterLevelValue > (LEVELarray[i] * 0.96)) && (WaterLevelValue < (LEVELarray[i] * 1.04)))              // allow a margin of 4% on the measured values to eliminate jitter and noise      {      level = i;      }     digitalWrite(output27, LOW);           // make pin 27 LOW   Serial.print(" LEVELarray: "); Serial.print(level); Serial.print(" = "); Serial.print(LEVELarray[level]);Serial.print("   WaterLevelValue: "); Serial.print(WaterLevelValue); Serial.print("  Level: "); Serial.println(level);   // uncomment this code for determining the values to be put in the LEVELarray [] using the serial plotter and/or serial monitor or the ARDUINO IDE   }  }/////////////////////////////////////////////////// Hereafter follows the Function for Indicating the WaterLevel (called from within the loop)void INDICATEWATERLEVEL ()  {for (int t = 0; t < 6 ; t++)    {    strip.setPixelColor(t, 0, 0, 0);           // turn off all LEDs on the WaterLevel Indicator    strip.show();                                      }    int redVal, greenVal, blueVal;                // Set the WaterLevel Indicator LED with a color defined in the Array color_scheme    redVal = color_scheme[level*3];    greenVal = color_scheme[level*3 + 1];    blueVal = color_scheme[level*3 + 2];        strip.setPixelColor(level-1, strip.Color(redVal, greenVal, blueVal) );     strip.show();    }

Grove - Water Level Sensor (10cm) for Arduino
