Welche Lasten sind bei einem bestimmten fischer-Dübel zulässig
https://www.fischer.de/de-de/produkte/standardbefestigungen/kunststoffduebel/spreizduebel-s?

TYP Beton kg Vollziegel kg Bohrloch d x t Schraube Dm x L Plattendicke






bisher der Standard bei Vollmaterial
S-Dübel




S _4x20 80 70 HM _4 x >25 2,5 +/-0,5 x >23 + H
S _5x25 140 120 HM _5 x >35 3,5 +/-0,6 x >29 + H
S _6x30 200 190 HM _6 x >40 4,5 +/-0,8 x >35 + H
S _8x40 330 330 HM _8 x >55 5,5 +0,5/-1,0 x >46 + H
S 10x50 610 >330 HM 10 x >70 7,0 +/-1,0 x >58 + H
S 12x60 900 >330 HM 12 x >80 9,0 +/-1,0 x >69 + H
S 14x75 1190 >330 HM 14 x >95 11 +/-1,0 x >86 + H
S 16x80 1130 >330 HM 16 x >100 12,5 -0,5 x >92 + H
leichte übliche Teile
NEU SX-Dübel










SX _6x30 70 31 HM _6 x >40 4,5 +/-0,5 x >35 + H
SX _8x40 70 58 HM _8 x >50 5,5 +0,5/-1,0 x >45 + H
SX 10x50 120 64 HM 10 x >70 7,0 +/-1,0 x >55 + H
SX 12x60 170 71 HM 12 x >80 9,0 +/-1,0 x >70 + H
SX 14x70 200 80 HM 14 x >90 11 +/-1,0 x >80 + H

https://www.fischer.de/de-de/produkte/standardbefestigungen/kunststoffduebel/spreizduebel-sx?

TYP YTONG kg LECA kg Bohrloch d x t Schraube Dm x L


Mitte / Rand








leichte übliche Teile
SX-Dübel

etwas Silicon in's Bohrloch bei Leca-Liapor






SX _6 6 _3 / _9 HSS _5,5 x >40 4,5 +0,5 x >35 + H
SX _8 9 _4 / 14 HSS _7,5 x >50 5,5 +0,5 x >45 + H
SX 10 19 _9 / 29 HSS _9,5 x >70 7,0 +1,0 x >55 + H
SX 12 29 14 / 44 HSS 11 x >80 9,0 +1,0 x >70 + H
SX 14 40 31 / 49 HSS 13 x >90 11 +1,0 x >80 +H






leichte Hängeschränke
Universal-Dübel

bei Hohlsteine und Platten Schrauben mit Bund Plattendicke
FU _6x35 20 / 50 s 20 / h _75 HSS _5,5 x >45 3,5 -0,5 x >40 + H >6
FU _6x45 30 / 50 s 20 / h _75 HSS _5,5 x >55 3,5 -0,5 x >50 + H >6
FU _8x40 50 / 110 s 45 / h 150 HSS _7,5 x >50 4,5 -0,5 x >45 + H >6
FU _8x50 60 / 110 s 45 / h 150 HSS _7,5 x >60 4,5 -0,5 x >55 + H >6
FU 10x60 80 / 170 s 65 / h 160 HSS _9,5 x >70 5,5 -/+0,5 x >65 + H >6

https://www.fischer.de/de-de/produkte/standardbefestigungen/kunststoffduebel/universalduebel-fu?

Quelle:
300_b_fritz-x_Fischer-Dübel welche Lasten sind zulässig - Tabelle_1h.xls


Dübelfinder für Heimwerker
https://www.fischer.at/de-at/service/duebelfinder-fuer-heimwerker

Hauptkatalog Befestigungssysteme
https://www.schrauben-heidig.de/pdf/Katalog-fide-2016.pdf
https://www.reichwein.info/fileadmin/user_upload/Reichwein/kataloge/Neu/Baustoffe/Fischer_Dübelfinder_Baustoffe_Reichwein_2020.pdf.pdf


https://www.fischer.de/de-de/service/infos-und-updates/informationsmaterial
https://de.wikipedia.org/wiki/Fischerwerke
https://www.fischer.de/de-de/suche?query=dübel
https://www.fischer.de/fixings/katalog/
https://www.fischer.at/de-at/service/informationsmaterial

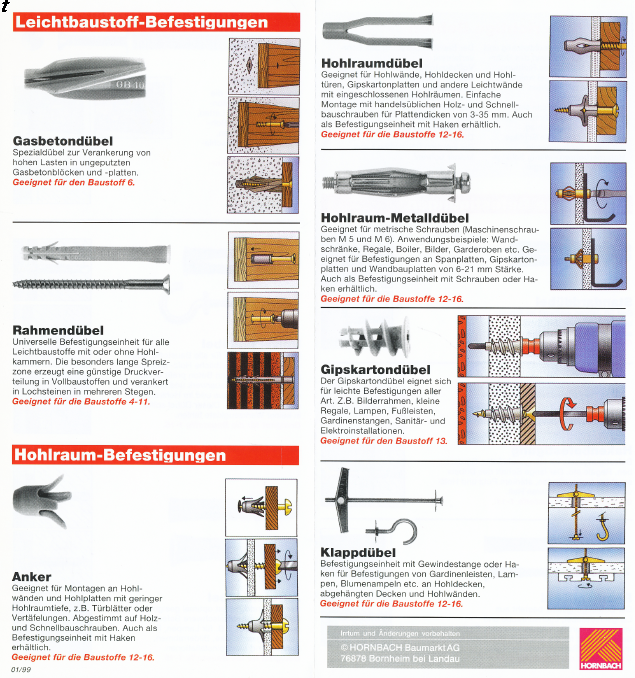

    Dübel für Problemwände

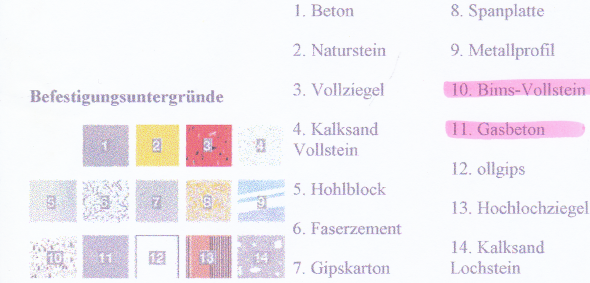

Welcher Dübel für welchen Baustoff








Dübelvielfalt für vielfältige Baustoffe
http://www.i-m.de/service/tips/tip_24/

Dübel haben eine lange Tradition.
Doch erst in den letzten Jahren. wurde aus dein konisch geformten Stückchen Holz, das als Dübel diente, ein hoch entwickelter Spezialist.
Die heutige Baustoffvielfalt erfordert ein umfangreiches Programm an Dübeln, die auf die speziellen Materialeigenschaften abgestimmt sind.
Steine aus Porenbeton erfordern ebenso wie Gipskartonplatten. ihre eigenen Befestigungssysteme.
Richtig auf das Material abgestimmte Dübel erlauben auch eine Befestigung größerer Lasten.

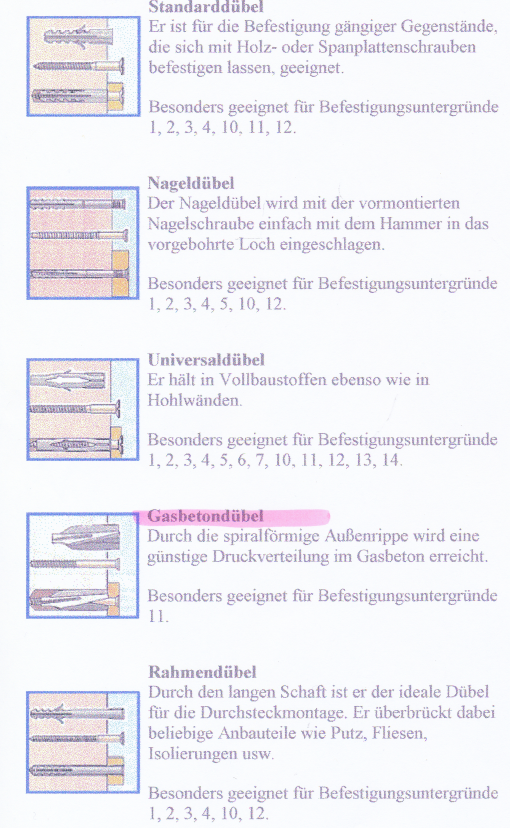

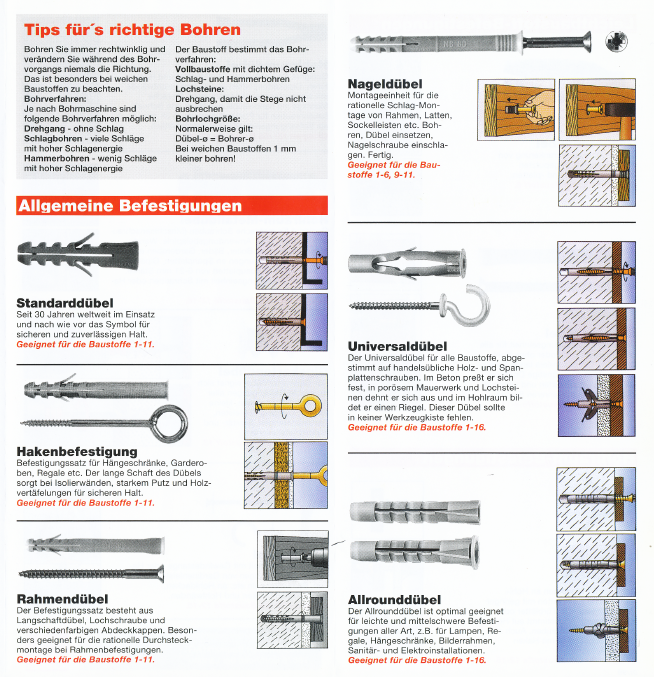

1) Standarddübel und Spezialdübel

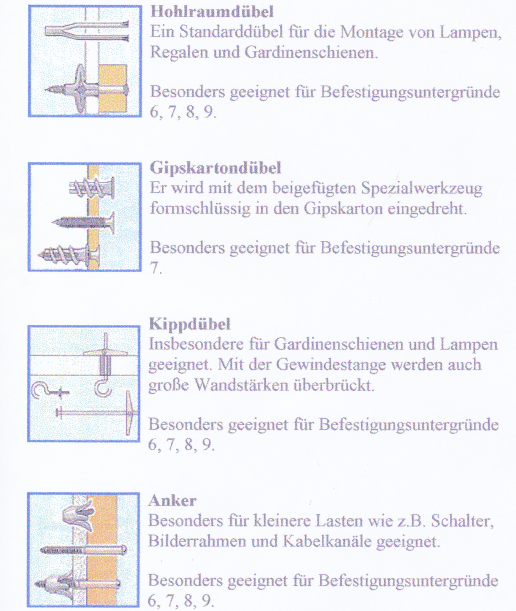

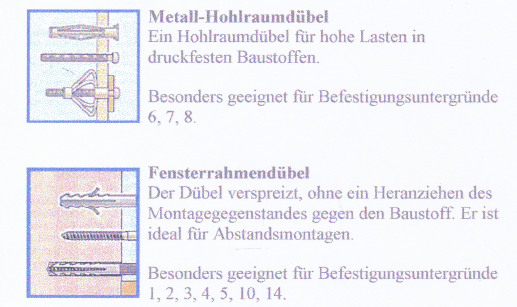

2) Hohlraumdübel und Fensterrahrnendübel




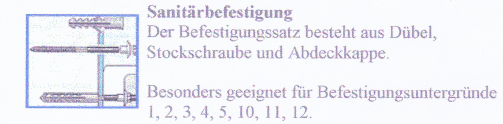

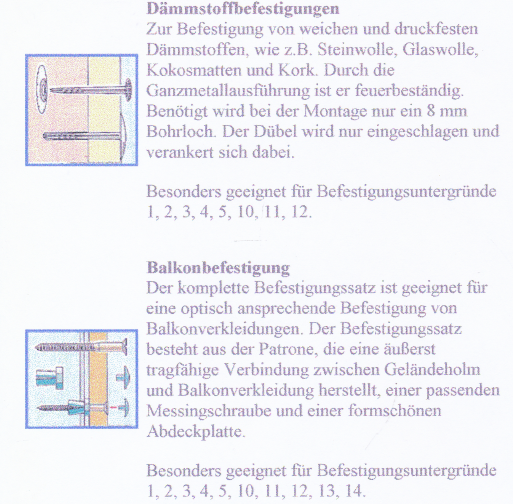

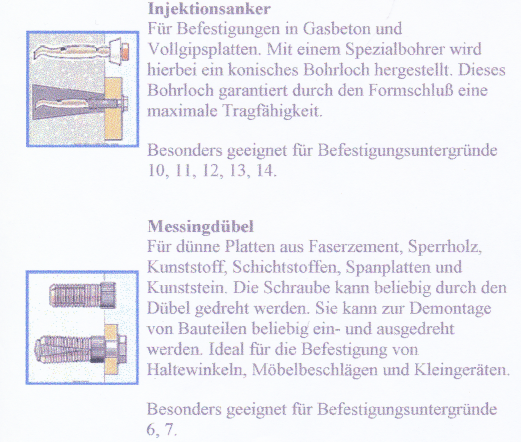

3) Dübel für spezielle Anwendungen




4) Dübeltips

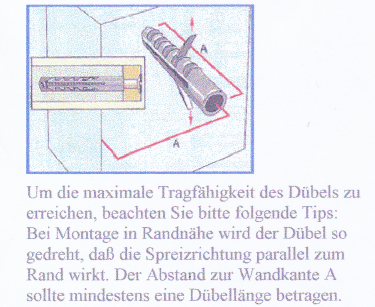

Die maximale Tragfähigkeit von Spreizdübeln wird nur dann erreicht, wenn eine Schraube mit maximalem Durchmesser verwendet wird.
Die Schraubenspitze sollte die Dübelspitze einmal um den Wert des Schraubendurchmessers überragen.
Weitere Hinweise z.B. über die richtige Wahl des Bohrers, finden Sie auf der Dübelverpackung.

Bestimmung der min. Schraubenlänge:
1x den Schrauben-Durchmesser + Dübellänge + Dicke des Verputzes  + Dicke des Montage-Gegenstandes = dies die min. Schraubenlänge


Quelle:
300_b_fritz-x_Dübel ABC - Tips und Tricks - welcher Dübel bei welchen Baustoff_1a.pdf


https://www.schraubenhandel24.de/duebelwelten/?gclid=CjwKCAjw3cSSBhBGEiwAVII0Z4QLcaZQvhHxq-m2OrHZhjnabKm_TMCu27Dz5M4SKtqce1tttfqKyxoCn4MQAvD_BwE
