               PC Steuer- und Messtechnik
                         bitzer 08-0-39 für ISA-BUS

Meßwerterfassungs-Karte
Datenerfassungs-Karte  Typ: 08-0-39  DM 364,00 STAND 1998-05-10
Treiber für Win95

AD-Eingänge: 8
Auflösung: 8bit
A-D-Umsetzzeit: 2us
Spannungsbereiche: 0..1,25V, 0..2,5V, ±1,25V, +2,5V oder 0..2,5V, 0..5V, ±5V, ±10V (mit Jumper steckbar)
DA-Ausgänge: 2
Spannungsbereiche: 0..1,25V, 0..2,5V, ±1,25V, ±2,5V
DIO Digitale Ein-/Ausgänge: 24
Datenrichtung in 8bit Blöcken programmierbar 8255-Baustein
Relais: 4 Umschaltrelais
Schaltstrom: 2 Ampere
Verwendbare Programmiersottware: Alle Programmiersprachen mit Direkt-I/O-Zugriff,
Achtung neu für diese Karte: Windows 95/98-Treiber ? DM 25,00 zzgl. MwSt./deutsche Anleitung
Desweiteren: Steuersoftware DIGwin (Simulationsprogramm für digitale Schaltungen)
MESSwin (Messprogramm):
Infos unter http://www.simsoft.de

PC-Karte bitzer Typ-08-0-39   EAGLE  08-0-39.SCH   08-0-39.BRD    08-0-39.TXT    vorhanden
~957_d_bitzer-x_Typ-08-0-39 8bit AD-DA-Kombikarte - Kurzbeschreibung_1a.pdf
957_d_bitzer-x_Typ-08-0-39 Analoge Ein- Ausgabekarte (Techn. Daten)_1a.pdf
957_d_bitzer-x_AD-DA - Kombikarte 08-0-39 (Installation - Fragen - Änderungen)_1a.pdf
~957_d_bitzer-x_Typ-08-0-39  bitzer - Testdisk  TEST-Prg_1a.pdf

bitzer Digitaltechnik 35 Seiten HANDBUCH   AD/DA-digital I/O- und Relais-Slotplatine für PC/XT/AT  08-0-39

957_d_bitzer-x_Typ-08-0-39 PC-Einsteckkarte - Slotkarte-Schaltbild (Handskizze)_1a.pdf    Blockschaltbild & Schaltbild Entwurf 1990-Juli
957_d_bitzer-x_Typ-08-0-39 PC-Einsteckkarte - HANDBUCH ALT (DIN A4)_1a.pdf
957_d_bitzer-x_Typ-08-0-39 PC-Einsteckkarte - BEDIENUNGSANLEITUNG ALT (DIN A4)_1a.pdf
957_d_bitzer-x_Typ-08-0-39 PC-Einsteckkarte - HANDBUCH NEU (DIN A5)_1a.pdf
~957_d_bitzer-x_Typ-08-0-39 PC-Einsteckkarte - 19'' Steckerbelegung (Handskizze)_1a.pdf

37-pol SUB-D-Buchse  4,7nF Kondensator  zwischen pin3 = -Vss und pin-5 GND entfernen

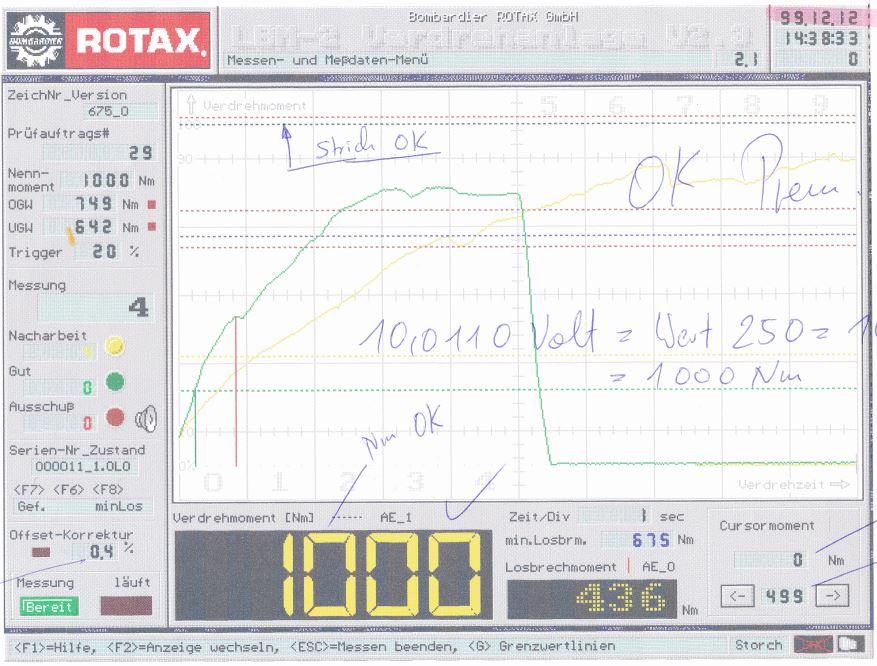

ROTAX STAND 1995 bis 1999

Produktübersicht mit Kurzdaten
Die nachfolgenden AD-Meßkarten sind mit Sample & Hold-Qualitätswandlern ausgestattet, erlauben also auch bei höheren Frequenzen exakte Messungen !
Für die Umsetzung eines Meßwertes genügt ein Programmzugriff.
Die gesamte Umsetzung bewerkstelligen die Wandler selbsttätig.
Alle Karten sind in den Anleitungen ausführlich beschrieben (inkl. Registern).
Die Programmierung der Karten ist durchweg einfach.

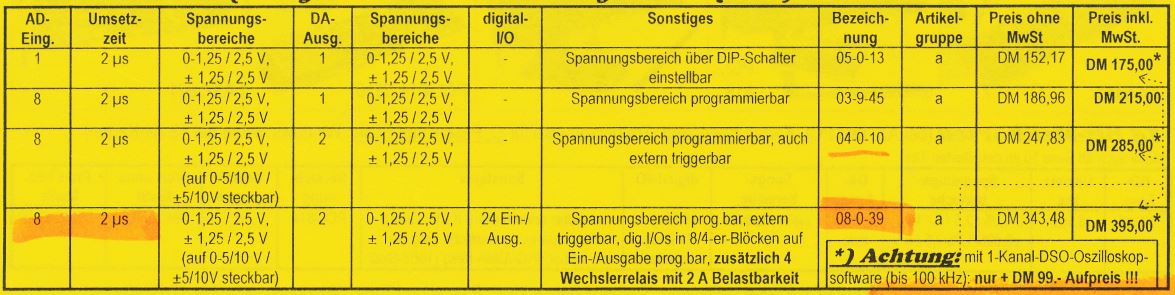

                                PC-InterfaceKarten

~957_d_bitzer-x_Slotkarten-Übersicht - Kurzbeschreibung - Turbo-Pascal_1a.pdf

                          PC/XT/AT-Meß- und Regelkarten
05-0-13 - 1 Kanal AD (2us/500kHz) 1-Kanal DA (1us), unibipolar per DIP-Schalter einstellbar (4 Spannungsbereiche  uni/bipolar): -1,25 - 1,25 V/ -2,5 - 2,5 V/ 0 - 1,25V u. 0 - 2,5V), Auflösung: 8bit +/- 1LSB  DM 169.-
03-9-45 - wie oben, jedoch 8 AD-Kanäle, Spannungsbereiche per Software einstellbar  DM 209.-
04-0-10 - wie vor, jedoch 2-Kanal DA (1us), Eingangs-Spannungsbereiche per Jumper umsteckbar auf -5 - 5V/ -10 - 10V/ 0 - 5V und 0 - 10V, zusätzlich mit CMOS/TTL-Pegel extern triggerbar DM 279.-

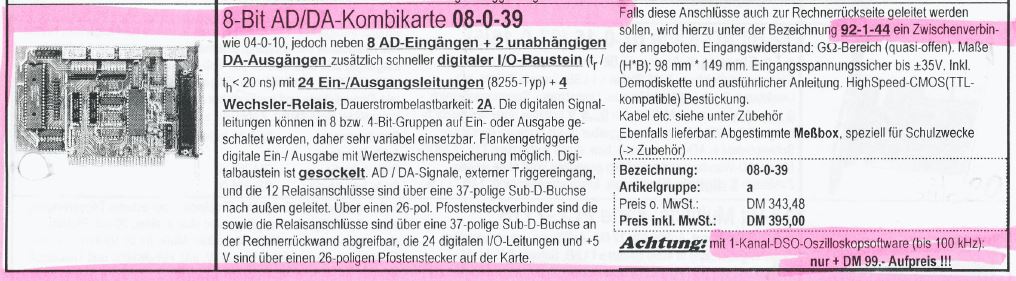

08-0-39 - wie oben jedoch +/- 1LSB AD-Meßkarte (9us), zusätzlich  24 digitale Ein- / Ausgänge, 4 Relais UM, ext. triggerbar DM 395,00  ATS 2.690,00  STAND 1991
alle AD/DA-Karten mit Anleitungsheft und DEMO-Disk
~957_d_bitzer-x_8bit Meßkarten 05-0-13  03-9-45  04-0-10  08-0-39_1a.pdf
~957_d_bitzer-x_Typ-08-0-39 AD-Meßkarten - Technische Information_1a.pdf

"~957_d_bitzer-x_Multifunktions-Karten für PC-XT-AT z.B. Typ-08-0-38_1a.pdf"






 bitzer PC-Speicheroszilloskop DSO-Paket  Hard + Software für PCs   DM 405,00  ATS 3.190,00

Hardware: bitzer-Karte Typ-08-0-39  AD/DA-Karte                                                                           DM 152,00  ATS 1.190,00
Software: Shamrock-DSO Programm - Digitales SpeicherOszilloskop                                             DM 252,00  ATS 1.990,00

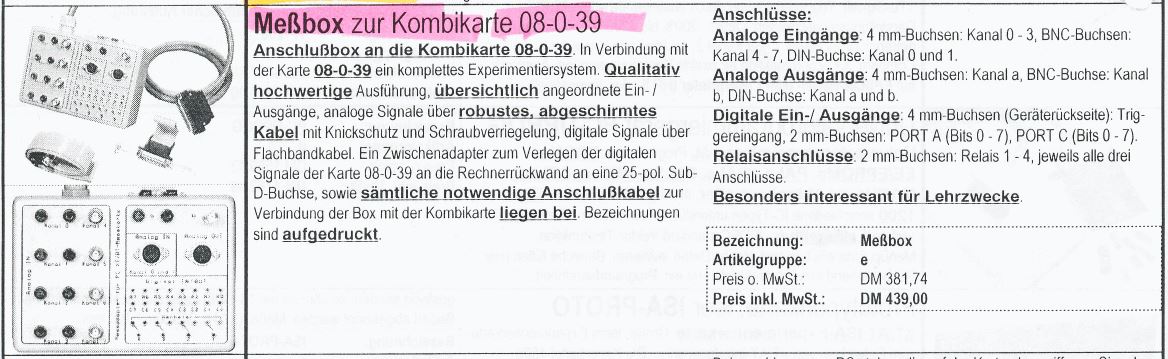

Hardware-Interfaces  bitzer 08-0-39

ORDNER  bitzer Typ 08-0-039 DEMO
08-0-39.BRD

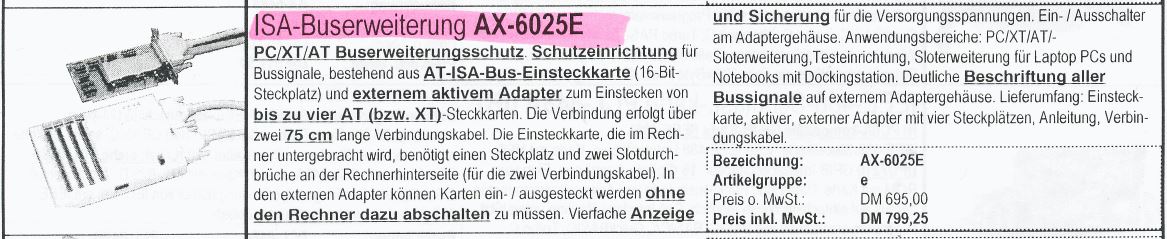

957_d_bitzer-x_ISA-BUS (IBM-Slot) - Beschreibung der PC-Slot-Signale_1a.pdf

bitzer PC-Multi-Meßkarte Typ-08-0-39

AD/DA-Slotkarte  Multi-I/O Typ: 08-0-39                 WIE GEHTS.DOC
Auf dieser Diskette sind lauffähige DEMO-Programme,
teilweise die dazugehörenden Quelltexte und Beschreibungen der Programme zur Verdeutlichung der grundlegenden Funktionen.
Die lauffähigen Programme sind die *.EXE oder *.COM Files,
die Quelltexte haben die gleichen Namen, jedoch statt *.EXE oder *.COM die dreistellige 'Erweiterung' *.PAS (Pascalquelltexte) oder *.ASM (Assembler-quelltexte).
Zu jedem Programm gehört eine kurze Beschreibung.
Diese steckt in den Files mit der Erweiterung *.DOC.
Diese können Sie lesen, indem Sie beispielsweise eintippen:
type adega.doc.
Diese Beschreibung erscheint dann auf dem Bildschirm.
Sollte das Bild davonlaufen, können Sie es in der Regel mit der Taste 'Pause' oder mit 'Ctrl-S' anhalten.
Wichtig:
Es befinden sich ein paar zeitkritische Programme auf der Diskette. Bei diesen Programmen wird das Statusregister des AD-Wandlers nicht abgefragt, damit sie auch auf AT286-Rechnern laufen. Ruft man diese auf schnelleren Rechnern auf, so kann es zu Problemen beim Programmablauf kommen (keine negative Auswirkung auf Rechner o.ä. !). Schalten Sie ggf. die Taktfrequenz des Rechners für Testzwecke herunter. Wenn Sie bei eigenen Programmen das Statusregister des AD-Wandlers abfragen, ist ein von der jeweiligen Rechnertaktfrequenz unabhängiger, funktionierender Ablauf Ihres Programms gewährleistet. Nehmen Sie als Grundlage immer die Anleitung für die Programmierung.

Hinweis zu den Eingängen:
Die Spannungen, die an die Eingänge gelangen,
müssen im Bereich - 12 V bis + 12 V liegen. Falls größere Spannungen auftreten können, ist in jedem Fall eine Strombegrenzungsschaltung
(z.B. durch einen Vorwiderstand) vorzusehen, i max : 5 mA.
Hinweis zu den Direktausgängen:
Die Ausgänge sind kurzschlussfest, Kurzschlussgefahr sollte dennoch vermieden werden. Gleiches gilt für den 1kOhm-Ausgang.

ACHTUNG: Bei allen Ein-/Ausgängen zuerst Masse verbinden !
Sonst Gefahr der Zerstörung des Eingangsmultiplexers


"~957_d_bitzer-x_Typ-08-0-39 DEMODISK - Basisadresse 0300h_1a.pdf"


"957_d_bitzer-x_Typ-08-0-39 PC-Multi-Meßkarte (Beschreibung)_1b.pdf"
~200_d_eagle3.55-x_diversen Elektronik-Symbolen AF_Bibliothek 08-0-39_1a.pdf
~957_d_bitzer-x_Typ-08-0-39  AE-0..7  8-Kanal Test-Gerät für die PC-Einsteckkarte_1a.pdf
957_d_bitzer-x_08-0-39  AE-0..7  8-Kanal Test-Gerät für die PC-Einsteckkarte_1a.pdf



Speicheroszilloskop-Paket für PC/XT/AT/x86
Hardware: bitzer-Karte Typ-08-0-39
Software: Shamrock-DSO

Nutzen Sie Ihren PC als Speicheroszilloskop/Frequenz- /Effektivwertmessgerät und Funktionsgenerator.
Das Paket besteht aus AD/DA-Karte und Speicheroszilloskop-Programm.
Die preiswerte Form der Datenerfassung und Datensynthese/-analyse.
Aufnehmen / Speichern / Laden / Analysieren / Wiedergeben von Kurvenformen über den DA-Ausgang.

Triggermodi:    freilaufend(auto)poitive/negative Flanke manuell einstellbarer oder automatischer Triggerpegel (Pegelvorgabe)
Y - Nullage:    frei verschieb- und korrigierbar
AC - Modus:     Automatische Kompensation von DC-Anteilen
AD - Eingang:   1MOhm/10pF,  Spannungsbereich -1,25V bis +1,25 V
DA - Ausgang:   -1,25V bis 1,25V, Pufferausgang oder 1 kOhm-Ausgang
Zeitachse(X):   200us..500ms pro Teilstrich, entspricht 10us..25ms Abtastfrequenz. zusätzlich Zoom in X-Richtung 1/2/5/10
Y - Achse:      +/- 1,25V, Zoom *1/2/5/10
Genauigkeit:    -10mV (Y-Achse) und 10us (X-Achse
Display-Pause:  kontinuierliche Anzeige  (1/2/5/10 Sekunden und Anhalten

- Verschieben von festgehaltenen Kurven in X- und Y- Richtung. Ständig aktualisierte Anzeige von min. /max. Wert, Mittelwert, DC-Anteil
- per Tastendruck Effektivwert-Berechnung und Frequenzanzeige bei periodischen Signalen
- Dot-Joining an-/abschaltbar, Gitternetz ein-/ausblendbar
- Speichern von Einstellungen und kurvenformen auf Diskette/Platte
- Laden und Daten-Wiedergabe von Kurvenformen (Ausschnitt mit Cursor anwählbar)
- synthetisches Erstellen von Kurven möglich (Sinus/Sägezahn/Dreieck/Nadelimpulse), Erstellen von Kurven mit Maus in Vorbereitung
- Updatemöglichkeit
- Frequenzshiften von Kurven
- Frequenzanteil-Analyse von Grundschwingung und Harmoischen
- Max. Samplerate für die entsprechende Rechnerkonfiguration abrufbar
- Ausdruck auf 8/9/24-Nadel, sowie Laserdrucker unterstütze
- Hintergrund und Vordergrundfarben frei installierbar
- Grafische Benutzeroberfläche mit Menüs, Tastatur- oder  Mausbedienung, schnell und einfach bedienbar
- VGA oder EGA-Kare notwendig.

Lieferumfang:
oben beschriebene Anwendungssoftware 5 1/4" bzw, 3 1/2" Diskette,
CMOS-AD/DA-Karte 8bit/us (kurzer Slot), bis ca. +/30 V , Spannungsüberschreitung zulässig,
Deutschsprachiges, ausführliches Handbuch.
maximale Abtastfrequenz vom Rechner abhängig.
In der Regel ab - AT/10 MHZ: 10us (entspricht 100kHz)

Speicheroszilloskop-Paket  EBV-Haag BestNr.: 62040   ATS 3.190,-
Demo-Diskette                   EBV-Haag BestNr.: 62041   ATS    160,-
und wenn Sie schon eine Karte 08-0-39 haben bieten wir Ihnen das DSO-Oszilloskop-Programm für ATS 1.990,- an.

STAND 1998  08-0-39.SCH

AF-Meßtechnik  STA/PRE

957_d_bitzer-x_Typ-08-0-39 PC-Multi-Meßkarte (Stückliste 08-0-39.BRD)_1a.pdf

"957_d_bitzer-x_Typ-08-0-39 PC-Multi-Meßkarte (Leiterplatte 08-0-39.BRD)_1a.pdf"

"~957_d_bitzer-x_Typ-08-0-39 PC-Multi-Meßkarte (Digitale-IC Beschreibung)_1a.pdf"



*********************************************************

Typ-08-0-39 Stückliste

IC - Stückliste    bitzer    Universal    Slotkarte    Typ 08-0-39
8 AE    2 AA    241/0    4 REL    1 TRG



I/O  Portbaustein NEC 8255AC-2  uPD8255AC-2 DIL-40  (od. D8255A-2  NEC D71055C-10)  Programmable Peripheral Interface

DIL-28
      1x A/D - 2x D/A - Wandler
      Analog Device AD7669JN = 2-fach   siehe BUCH: A/D und D/A Wandler Seite 190 (AD7569 = 1-fach)
957_d_AD-x_AD7569 AD7669 8bit Analog I-O System ADC dual DAC (Datenblatt)_1a.pdf




2x    72HCT668AP (od. E)  DIL-20

Multiplexer  Analog Device ADG508AKN   DIL-16
957_d_AD-x_ADG508A ADG509A CMOS 4-8 Channel Analog Multiplexer (Datenblatt)_1a.pdf


DIL-16
      CD 74HC155N (od. BI)
2x    CD 74HCT175E (od. P)
      CD 74HCT365N

DIL-14
      SN 74HCT00N (od. AP)
      SN 74HCT14N (od. E)
2x    SN 74HCT32N
      SN 74HCT74AP (od. E)

DIL-8
Op-Amp    1 fach FET TL081CP (Wide Bandwith)
          2 fach FET TL072CN (Low Noise)

*********************************************************

PIO 8255  Parallel In/Out 82C55A

PIO-8255A  4MHz  DM 7,00

24 I/O-Ports programmierbar  24 TTL Ein- Ausgabeleitungen  3 Ports zu 8bit
957_d_fritz-x_8255A Port-Baustein - Programmable Peripheral Interface (Grundlagen)_1a.pdf

HARRIES CP82C55A 8MHz  DIL-40 CMOS programmable peripheral interface
HARRIES CP82C55A-5   5MHz  DIL-40
OKI MSM82C55A-2  8MHz  DIL-40

OKI MAM82C55A-2VJS  8MHz  (SMD-Gehäuse)
NEC uPD8255A-2  2MHz    DIL-40

NEC 8255AC-2

NEC uPD8255AC-2

NEC uPD8255A-5  5MHz

Intell

Motorola

NEC D8255AC-2  = uPD8255A-2  8MHz

NEC D71055C-10  10MHz

A/D-Wandler-Baustein

NSC  ADC0804  mit parallele Datenausgänge TTL-kompatibel  8bit 5V differentieller Analogeingang  DIL-20

BUCH: Seite 141 Die große Schaltungssammlung, Dieter Bitterl, Franzis-Verlag, Messen, Steuern, Regeln mit dem PC, 1-Kanal, 8bit mit ADC0804

TLC549

AD670

AD7575

ZN427E

ZN448§

AD561  8bit 30us

AD573

AD574J  = AD1674 = AD674 = AD774  Industrie-Standard

D/A-Wandler-Baustein

AD7228

DAC08 = DAC0800

ZN425E-8

ZN428E-8

AD7545

A/D & D/A-Wandler-Baustein
ANALOG DEVICES AD7569 1-fach           ATS 137,00
 AD7669  2-fach  DIL-28                        ATS 248,00
957_d_AD-x_AD7569 AD7669 8bit-DAC-ADC A-D und D-A Wandler (Datenblatt)_1a.pdf

OpAmp

AD548

CA3130 CA3140 CA3160

LM324

LM741OP-07

TL071

TL074

TL084

Instrumentenverstärker

AD526
AMP-01

INA101

Referenzspannung

AD581  10V

AD586 5V

AD688 + / - 10V

LM368-2.5V

LM385-2,5

REF-01 10V

REF02  5,0V

REF-03 2,5V

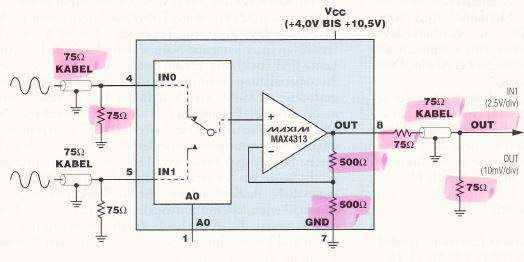

Analogschalter und Multiplexer

ANALOG DEVICES  ADG508A  DIL-16  CMOS   4/8 Channel Analog Multiplexer
"957_d_AD-x_ADG508A CMOS  4-8 Channel Analog Multiplexer (Datenblatt)_1a.pdf"

74HC4051 8-kanal Multiplexer

74HC4066  4x Schließer

CD4051 8-kanal Multiplexer

CD4066 4x Schleißer

MUX-08 8-kanal Multiplexer

74HCT155N   DIL-16     ATS 8,90

SIEMENS Kleinrelais 5V  D1 V23040-A0001-B201 umschaltend (1 Wechsler = B201)  = V23040-A1-B201

Monostabiles Gleichspannungsrelais, gepolt  3,5..16,5V   320 Ohm    DM 10,56

125V ~  2Amp.  35Watt Schaltleistung

20x10x8,5mm

PC-Kartenhalter,  Kartenhalterblech,  Slotblech, Bracket  DM 6,88

Distributoren

RS-Components

KS-Engineers

SEI-ELBATEX

SPOERLE Electronic

Vergleich der Logikfamilien
Tabelle Übersicht der Logikfamilien (nach Unterlagen von TI)
Typ       Eigenschaften         Mittelwert der Verzögerungszeiten    Betriebs-Spannung
74        TTL-Standard-Logik                              18,5 ns    4,75 - 5,25 V
74LS      niedrige Stromaufnahme                          15,0 ns    4,75 - 5,25 V
74ALS     verbesserte LS-Version                           9,5 ns    4,50 - 5,50 V
74S       extrem schnell                                   4,8 ns    4,75 - 5,25 V
74AS      verbesserte S-Version                            4,2 ns    4,5 - 5,5 V
74F       schnell, geringere Strom- aufnahme als AS        5,7 ns    4,5 - 5,5 V
74BCT245  BiCMOS-Logik, CMOS, jedoch Endstufen bipolar     7,0 ns    4,5 - 5,5 V
74ABT245  verbesserte BCT-Version, höhere Treiberfähigkeit 4,6 ns    4,5 - 5,5 V
74HC      CMOS-Logik                                      20,0 ns    2,0 - 6,0 V
74HCT     CMOS mit TTL-Logikpegel                         22,0 ns    4,5 - 5,5 V
74AC      schnelle CMOS-Reihe                              7,1 ns    3,0 - 5,5 V
74ACT     schnelle CMOS mit TTL-Pegel                     10,6 ns    4,5 - 5,5 V
74LV245   3V-CMOS-Logikreihe HCMOS                       20,0 ns    1,2 - 3,6 V
74HLL245  schnelle 3V-CMOS-Logik                           3,2 ns    1,2 - 3,6 V
74LVT245  3 V-BiCMOS-Logikreihe                            4,0 ns    2,7 - 3,6 V

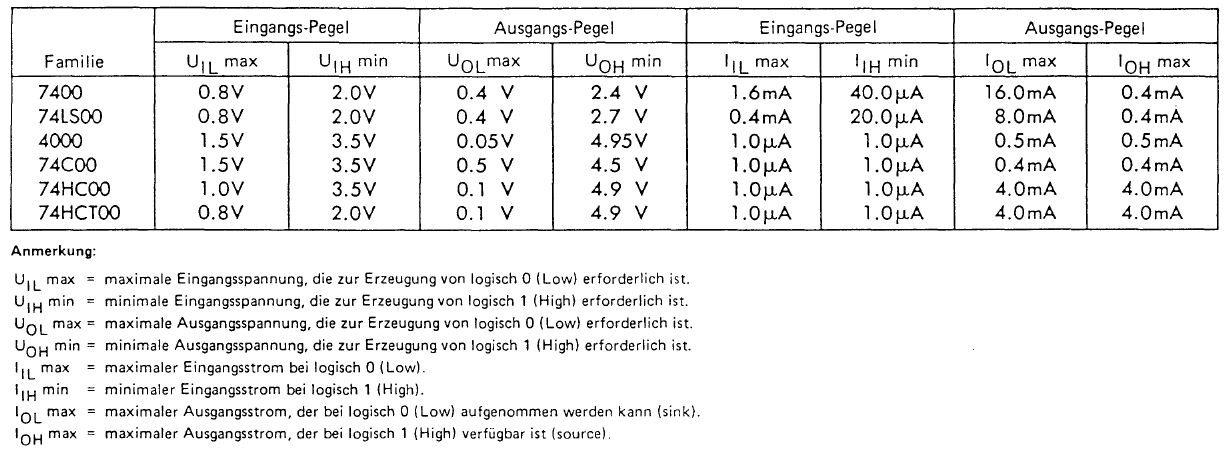

Typische TTL- und CMOS-Spannungs- und Strompegel für eine Betriebsspannung von +5V

*********************************************************

Fa. SIMULATIONS-SOFTWARE

I. Göhring

Albert-Schweizerstr. 29

D-7743 Furtwangen 1


MESSFIX   bzw.  DIGISIM

MESSFIX ist ein grafischer Programmgenerator für Aufgaben aus der Meß- und Regelungstechnik.
Mit dem Einsatz dieser Software reduziert sich Ihre Programmiertätigkeit auf das Zeichnen des Meßproblems als Blockschaltbild.
MESSFIX erzeugt daraus den notwendigen Programmcode und veranlaßt alles, damit Ihre Meßdaten erfaßt, visualisiert und gespeichert werden.
Einfacher und schneller geht es fast nicht mehr!
Zur Zeit kann MESSFIX das LUCAS NULLE-Interface PC/I1 und CAMFACE,
die bitzer-Slotkarte Typ-08-0-39
und das HAWE-Interface ansprechen.
Weitere Anpassungen sind in Vorbereitung.
Bitte teilen Sie uns Ihre Anpassungswünsche mit. Wir prüfen gerne die Realisierbarkeit.
Mit freundlichen Grüßen
Das MESSFIX-Team
PS.: In der Anlage erhalten Sie außerdem den aktuellen Prospekt zu unserem bewährten Digitalsimulations- und Steuerprogramm DIGISIM.
Lassen Sie sich MESSFIX und DIGISIM zusammen mit PC/I1 und CAMFACE in Halle 5 am Stand 50402 von LUCAS NÜLLE auf der didacta in Stuttgart ( 1.3.-5.3.1993 ) vorführen!

"957_d_bitzer-x_Typ-08-0-39 dazu MESSFIX & DIGISIM Software_1a.pdf"

STAND  1993-02-02

*********************************************************

Messcomp Datentechnik
PC-Messtechnik - Steuerungstechnik - Automatisierungstechnik
wasco

PC-Einsteckkarten für den ISA-BUS
ISA-BUS EinsteckKarten zur analogen und digitalen Meßwerterfassung.
PC-Einsteckkarten für den ISA- und PCI-Bus. A/D Eingänge; D/A Ausgänge; Digitale I/O über Optokoppler; Digitale Ausgänge über Relais;

A-1974/75/76    DB37Fxx

Steckerverlegungs-Set mit D-Sub-Buchse am Slotblech, verbunden über 13cm, 23cm oder 33cm Flachbandleitung mit 40-pol. Pfostenstecher

http://www.messcomp.com/div/t0113i.pdf

http://www.messcomp.at/php/index.php


*********************************************************

PC-Oszilloskopkarte 8bit 20MHz  TP-208  DM 1.745,00  STAND 1996

ELRAD 1995-01s30  PC-gestützte Oszilloskoplösungen im Praxistest
TiePieSCOPE TP208  TP-208   ( TP-508  DM1.939,00)
http://www.egmont.com.pl/tiepie/instrukcje/Manual-InstrumentDLL_v1.28.pdf
http://www.tiepie.com/en/products/Discontinued_products/TP508/Specification
