Grundwissen: Weich-Löten von Cu-Rohren
Weichlöten von Kupferrohrleitungen
Kupferrohre verlöten 300_b_Wieland-x_Kupferrohr-Kompendium - Kupferrohr-Montage-Verarbeitung_1a.pdf http://de.wikipedia.org/wiki/Löten 300_b_ROTHENBERGER-x_Faltblatt Die kleine Lötfibel - Weich-Löten_1a.pdf
Die fachgerecht Kupferrohr-Installation http://kupfer.de/sites/default/files/publication_files/broschuere_i158_2.pdf Verbindung von Kupferrohren - Löten von Kupferrohren http://www.biermann-web.de/heimwerker/loeten/verbindung-von-kupferrohren/ Kupferrohr http://www.biermann-web.de/heimwerker/loeten/kupferrohr/ Weichlöten http://www.biermann-web.de/heimwerker/loeten/weichloeten/ Benötigtes Werkzeug
http://www.minisail.ch/de/werkkunde/loeten/loeten.htm
Österreichisches Kupferinstitut
www.kupferinfo.at
www.kupfer.or.at
Deutsches Kupferinstitut (DKI), www.kupferinstitut.de Kupferrohr wird in Stangen bis 5 m Länge und in Ringen von 25 m oder 50 m Länge geliefert. Kupferrohrstangen sind hart,d.h.: Ohne Werkzeug, nur mit den Händen, ist das Rohr kaum biegbar. Von Vorteil ist, daß verlegte Rohrstücke aus Stangenmaterial sehr gerade sind. Man verwendet hartes Kupferrohr deshalb vor allem für Leitungen auf Putz. Durch Glühen mit dem Lötbrenner (im dunklen auf dunkelrot) und sofortigem Ablöschen mit Wasser wird hartes Rohr weich. Das ist notwendig, wenn Stangenmaterial gebogen oder verformt werden muß. Kupferrohr in Ringen ist so weich, daß man es mit den Händen oder »übers Knie« biegen kann. Dabei muß man natürlich aufpassen, daß nicht zu scharfkantig gebogen wird, da sonst das Rohr knickt Material Kupferrohre, Fittings, Flußmittel, Stahlwolle, Fittingslot Werkzeug Lappen, Rohrabschneider, Lötbrenner, Stahlwolle, Fittingslot, Zollstock Schwierigkeitsgrad Arbeiten, die einige Übung im Umgang mit Material und Werkzeug erforde Es ist handwerklich durchschnittliches Geschick notwendig Kraftaufwand Leichte Arbeit, die jeder bequem erledigen kann Arbeitszeit Für reine Lötarbeiten je nach baulichen Gegebenheiten etwa 2 bis 4 m pro Stunde Ersparnis ********************************************************* Fittingslote - Kupferrohre verlöten Lote sind Mischungen verschiedener Metalle und haben einen unterschiedlichen Schmelzbereich. Zum Verlöten von Kupferrohren werden drahtförmige Fittingslote nach DIN 1707 verwendet. Die Kurzbezeichnungen für die einzelnen Lote sind auf den ersten Blick verwirrend, sodass sie im folgenden kurz erklärt werden. IL-SnAg5 bedeutet, dass es sich um ein Lot (= L) handelt, das aus Zinn (= Sn) und Silber (= Ag) besteht. Die Zahl nach der jeweiligen Abkürzung des Metalls gibt den ungefähren Anteil in Prozent an. In diesem Fall enthält das Lot also etwa 5 Prozent Silber, der Rest besteht aus Zinn. Im folgenden werden einige Metalle angeführt (in Klammern jeweils die lateinischen Bezeichnungen): Ag Silber (Argentum), Cu Kupfer (Cuprum), Sb Antimon (Stibium), Sn Zinn (Stannum), P Phosphor, Pb Blei (Plumbum), Cd Cadmium, Al Aluminium, Zn Zink, Ni Nickel. Zur Trinkwasserinstallation sind nur bestimmte Lote zugelassen. Sie dürfen kein Blei enthalten. Kupferoberflächen sind normalerweise mit einer feinen Oxidschicht überzogen, die das Material vor Korrosion schützt. Diese Schicht verhindert aber zugleich, dass das Lot beide Oberflächen benetzen und damit verbinden kann. Deshalb müssen die Oberflächen vor dem Löten metallisch blank gemacht werden. Damit aber in der Zeit zwischen der Herstellung einer blanken Oberfläche und dem Lötzeitpunkt diese oxidfreie Fläche erhalten bleibt, wird auf die zu verlötenden Flächen Flußmittel, z.B. Lötfett oder Lötwasser, aufgetragen. Nach DIN 8511 sind für Weichlote folgende Flußmittel zulässig: F-SW 21, F-SW 22, F-SW 25. Auch hier eine kurze Erklärung der Abkürzungen. IF-SW bedeutet Flußmittel-Schwermetall-Weichlöten. Für Trinkwasserinstallationen dürfen nur speziell für diesen Zweck zugelassene Flußmittel verwendet werden. Zum Weichlöten genügen einfache Lötgeräte wie Propan-Luft-Brenner mit einer geeigneten Düse oder ähnliche Produkte. Profitipp Flußmittel-Lot-Gemische (Lotpasten) werden wie Flußmittel eingesetzt und ermöglichen ein genaues Erkennen der Arbeitstemperatur durch silbrigglänzende Lotschmelze ********************************************************* Kupferrohre verlöten Löten von Kupferrohren Arbeitsschritte 1 - 23 15 18 22mm Kupferrohre trennen Man kann Kupferrohre auch mit einer einfachen Metallsäge trennen. Das Rohr muss dabei in einen Schraubstock eingespannt werden, am besten mit Hilfe von sogenannten Rohrspannbacken. 1 Weitaus einfacher ist das Trennen von Kupferrohren mit einem Rothenberger Rohrabschneider. Er besteht aus einem Schneiderädchen, das das Kupferrohr trennt, und einem Entgrater, der den dabei entstehenden Innengrat entfernt. Setzen Sie den Rohrabschneider an der angerissenen Stelle an. Drehen Sie an der Spindel, das Schneiderädchen etwas Kupferrohr eingedrungen ist. Drehen Sie den Rohrabschneider um das Kupferrohr. Stellen Sie das Schneiderädchen nach, sodass es etwas weiter ins Kupferrohr eindringt. Zum Trennen eines Rohrs sind je nach Rohrstärke etwa 5 .. 7 Umdrehungen mit jeweiliger Nachstellung nötig. Ein Trennen mit weniger Umdrehungen kann bei harten Kupferrohren zur Beschädigung des Schneiderädchens oder bei weichen Kupferrohren leicht zur Verformung des Rohrs führen. 2 Beim Trennen mit dem Rohrabschneider von Rothenberger entsteht ein Innengrat, beim Trennen mit der Metallsäge zusätzlich ein Außengrat. 3 Innenwand mit Rothenberger-Entgrater entgraten. Außengrate kann man gut mit einer feinen Feile entfernen oder auch Rothenberger Rohrentgrater. Kupferrohre biegen Richtungsänderungen im Rohrverlauf erreichen Sie durch Verlöten mit Fittings oder durch das Biegen von Rohren bei großen Radien. Letzteres ist in vielen Fällen einfacher und arbeitssparender. Für den Heimwerker kommt nur das Biegen weicher Kupferrohre in Frage. Hartkupferrohre müssen, nach dem Weichglühen der Biegestelle,.mit Biegegeräten gebogen werden. 4 Für kleinere Rohrstärken sind Biegespiralen von Rothenberger ein nützliches Hilfsmittel.

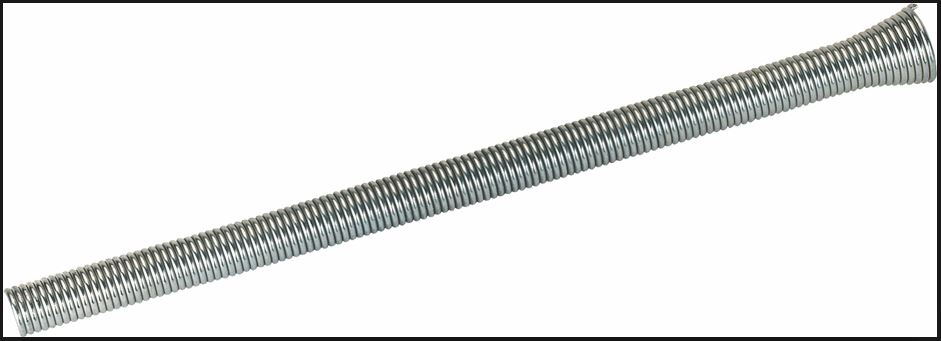

Damit lassen sich gute Arbeitsergebnisse erzielen. Die Gefahr, dass das Rohr knickt, ist gering.
Leider geht bei kleinen Biegeradien die Spirale fast nicht mehr vom Cu-Rohr.
5 Das Biegen von Hand erfordert etwas Feingefühl. Grundsätzlich sollte der Bogen langsam geformt werden, ein mehrmaliges Ausbessern oder Zurückbiegen kann das Rohr an dieser Stelle spröde machen, sodass es schließlich bricht.
Ein Tipp:
Das Rohr mit feinen Sand füllen.
Sicherheitstipp Die Grate müssen entfernt werden. Grate verkleinern den Rohrquerschnitt und behindern so den Wasserdurchfluss.
Grate können sich auch von selbst lösen und die Ventiele blockieren.
6 Der Biegeradius beim Rohrbiegen von Hand darf nicht beliebig verkleinert werden. Er darf nicht kleiner werden als der 6-fache Außendurchmesser eines Rohrs. Das ergibt für ein Rohr 15 x 1 mm, dass der Biegeradius nicht kleiner als 90 mm werden darf. Das ergibt für ein Rohr 18 x 1 mm, dass der Biegeradius nicht kleiner als 108 mm werden darf. Das ergibt für ein Rohr 22 x 1 mm, dass der Biegeradius nicht kleiner als 132 mm werden darf. Bei kleineren Biegeradien kann das Rohr knicken. Kupferrohre kalibrieren Rohrenden von weichen Kupferrohren, Kupferrohren von der Rolle, müssen nach dem Trennen und Entgraten kalibriert, werden. d.h. maßhaltig wiederhergestellt werden, da das Rohr ja leicht gebogen ist, ist es leicht oval. Erst nach dem Kalibriervorgang kann es verlötet werden, da erst dann der Lötspalt (0,05..0,2mm) überall gleichmäßig stark ist. Für die einzelnen Rohrdurchmesser 15 18 22mm gibt es den jeweils passenden Kalibriersatz. Er besteht aus dem Kalibrierring, der den Außendurchmesser des Rohrs maßhaltig machen soll, sowie dem Kalibrierdorn, der für den Innendurchmesser zuständig ist. Zum Eintreiben des Dorns bzw. zum Auftreiben des Rings wird ein Holz- oder Gummihammer verwendet. 7 Treiben Sie mit dem Holz- oder Gummihammer den Dorn in das Rohrende. Entfernen Sie den Dorn. 8 Treiben Sie den Kalibrierring auf das Rohrende. 9 Erst so können die beiden Rohrenden verlötet werden. Profitipp Beim Verlegen von Weichkupferrohren kann es trotz aller Vorsicht passieren, dass das Rohr knickt. Das Rohr wird an der geknickten Stelle getrennt, kalibriert und anschließend verlötet. Auch bei nicht völlig geknickten Rohren muss man so vorgehen, um Querschnittsverengungen zu vermeiden

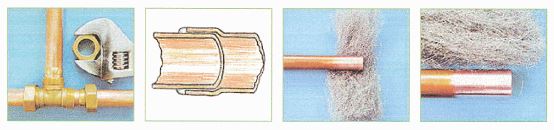

Schneidringverschraubung 10 Sehr einfache Verbindungen für Kupferrohre sind Schneidringverschraubungen. Sie gelten allerdings als nicht so sicher und dauerhaft, sodass man bei der Heizungsinstallation die Lötverbindung bevorzugen sollte. Kupferrohre verlöten Durch Löten werden Metallteile mit Hilfe von geschmolzenem Metall dauerhaft luft- und wasserdicht miteinander verbunden. Die zu verlötenden Metallteile werden nur erhitzt, bleiben dabei aber fest. Als Verbindungsmittel werden unterschiedliche Legierungen verwendet, d.h. Mischungen verschiedener Metalle. Solche Metallmischungen haben nämlich andere Eigenschaften als die einzelnen Grundmetalle. Diese Legierungen schmelzen bereits bei niedrigeren Temperaturen als das zu verlötende Metall. Grundsätzlich unterscheidet man zwischen Weich- und Hartlöten. Beim Weichlöten liegt die Arbeitstemperatur bei 250 bis 450 Grad Celsius, beim Hartlöten über 450 bis 750 Grad Celsius. Unter Arbeitstemperatur versteht man die Temperatur, bei der das verwendete Lot schmilzt und die zu verlötenden Teile verbindet. Hartlöten ist im Installationsbereich nur in drei Fällen zwingend vorgeschrieben: bei Gasinstallation, bei Heißwasserinstallation mit einer Vorlauftemperatur über 110 Grad Celsius und bei Heizölleitungen. Eine Heizungsinstallation mit Selbstbausätzen ist so ausgelegt, dass Weichlöten genügt. Daher ist der Arbeitsablauf mit einfacheren Geräten durchführbar. Im folgenden wird deshalb nur auf das Weichlöten eingegangen. 11 Kupferrohre werden mit sogenannten Kapillarlötfittings verbunden. Diese Fittings werden so maßhaltig hergestellt, dass der Lötspalt zwischen Rohr und Fitting je nach Fittinggröße nur 0,05 bis 0,2 mm beträgt. Dieser Spalt wird als Kapillarspalt bezeichnet. Würde man ein Rohr mit aufgestecktem Fitting in Wasser tauchen, so wird das Wasser entgegen der Schwerkraft nach oben in den Spalt gezogen. Ist der Spalt zu breit, findet diese Erscheinung nicht statt. Genauso wird beim Löten das geschmolzene Lot in den Spalt eingesogen. 12 Machen Sie diejenigen Stellen, die vom Lot benetzt werden sollen, unbedingt länger als die Muffenlänge metallisch blank. Die Lötstellen müssen also frei sein von Schmutz, Fetten, Ölen oder Lacken. Nehmen Sie dazu Stahlwolle ( besser metallfreies Reinigungsvlies Rothenberger ROVLIES) oder auf den Rohrdurchmesser abgestimmte Außen- und Innenbürsten für die Fittings
Kein Sandpapier Schmirgelleinen und keine Stahldrahtbürste.
Eventuell Messing-Bürste Reste der Stahlwolle auf Kupfer gibt nach Jahren Lochfraß
Kupferrohr von der Rolle muss vor dem Löten kalibriert werden, da diese leich oval sind.

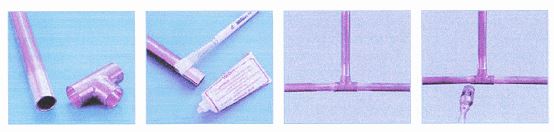

13 Das Rohrende ist jetzt also außen, das Fitting innen blank. 14 Bestreichen Sie mit einem Pinsel gleichmäßig deckend nur das Rohrende mit Lot & Flußmittel = Fitting-Lötpaste = Weichlötpaste (Rothenberger ROSOL 3 ist eine Mischung aus Weichlöt-Flußmittel und Lotpulver) , und zwar etwas weiter als es später vom Fitting bedeckt wird. Entfernen Sie alle Dichtungen, z.B. bei Verschraubungen, die durch das Erhitzen beschädigt werden könnten. 15 Stecken Sie die Rohrteile mit den Fittings zusammen, und zwar bis zum Anschlag, meist ist Länge der Rohrdurchmesser. Sicherheitstipp Decken Sie alle brennbaren und hitzeempfindlichen Teile ab. Statt asbesthaltiger Materialien empfehlen sich Platten aus Kunststein, Hartholz oder Ziegel 16 Erwärmen Sie anschließend mit weicher Gas-Flamme (Propangasbrenner - Büschelbrenner mit weicher Flamme) die zu verlötenden Teile gleichmäßig. Zuerst Rohr vor dem Fitting anwärmen dann erst die Muffe (Fittingteil). Wenn das Flußmittel leichte Rauchwölkchen von sich gibt und die Lötpaste zu glänzen beginnt ist das ein Zeichen, dass die Arbeitstemperatur beinahe erreicht ist.
Profis arbeiten mit WiderstandsLötapparat.
Silberweichlot 2mm Fittinglötdraht 1S S-Sn96Ag4 dazu Fittingslötpaste ROSOL 1S S-Sn96Ag3 Weichlote ÖNORM M7826
Zinn-Kupferlot L-SnCu3 (S-Sn97Cu3 Arbeitstemperatur 240 °C)
Zinn-Silberlot L-SnAg5 (S-Sn96Ag4 Arbeitstemperatur 222 °C)
Weichlote nach DIN EN29453 zum Weichlöten von Kupferrohren mit Kupfer Rotguß und Messingfittings
S-Sn97Cu3
2mm Silberweichlot 250g Spule S-Sn97Ag4 Schmelzbereich 221..240 °C
dazu Lötpaste ROSOL 1S oder ROSOL Fittings-Lötpaste S-Sn97Ag3 für Fittinglot 1S
BrazeTec - Umnicore Umicore - BrazeTech
ttp://www.brazetec.de/ http://www.oegussa.at/de/firmenkunden/loettechnik/produktprogramm/brazetec-hartlote-und-flussmittel/ Umicore´s Business Line BrazeTec - entstanden aus der Degussa Löttechnik - ist ein weltweit führender Hersteller von qualitativ hochwertigen Loten, Lotpasten ...
300_b_umicore-x_Technik, die verbindet 1-Grundlagen des Lötens (22 Seiten)_1a.pdf
300_b_umicore-x_Grundlagen des Lötens (28 Seiten)_1a.pdf 300_b_umicore-x_Grundlagen des Lötens 09-2005 (24 Seiten)_1a.pdf

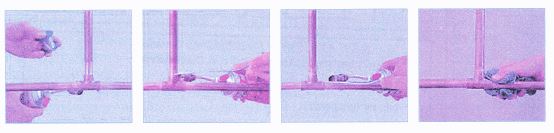

17 Halten Sie den Fittings Lötdraht an den Lötspalt, nie in die Flamme. Immer bei abgewendeter Flamme das Lot zuführen. Beginnt das Lot zu schmelzen, wird es in den Spalt eingesogen. Der Lötvorgang ist beendet, wenn ein Lötring sichtbar wird.
Bei 2mm Loten immer Lotlänge = Rohrdurchmesser
Beim Erreichen der Löttemperatur setzt man den Lötdraht an den Kapillarspalt und lässt das Lot ohne Flammeneinwirkung nur durch die Werkstücktemperatur abschmelzen, bis der Kapillarspalt gefüllt ist (Tropfenbildung). Bei kleineren Rohrabmessungen 15mm genügt es durchaus, das Lot an einer Stelle des Spaltes anzusetzen. Bei größeren Dimensionen 18mm empfiehlt sich 2-maliges segmentäres Nachsetzen. Bei größeren Dimensionen 22mm empfiehlt sich 3-maliges segmentäres Nachsetzen. 18 Sind mehrere Lötverbindungen an einer Stelle nötig, erwärmen Sie den gesamten Lötbereich und geben nach Bedarf der jeweiligen Lötstelle gezielte Wärme zu. 19 Nach Beendigung des Lötvorgangs wird das Flußmittel mit einem feuchten Lappen abgewischt.

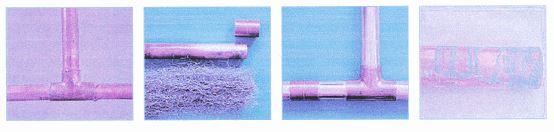

20 Die Lötverbindung ist fertig Lötfehler Ist die Temperatur des Rohrendes bzw. des Fittings zu niedrig, erfolgt keine ausreichende Schmelze des Lots. Eine zu hohe Erhitzung führt zum Verbrennen des Flußmittels. Das Lot benetzt dann nicht und tropft bloß ab. Auch wenn Rohrende und Fitting nicht blank genug sind oder das Flußmittel nicht sorgfältig genug aufgetragen wurde, gibt es keine einwandfreie Rohrverbindung. Wurde weiches Rohr nicht kalibriert, passt es nicht in das Fitting. Wird mit Gewalt versucht, das Rohrende in das Fitting zu schieben, entsteht kein Kapillarlötspalt, die Verbindung ist dann unvollständig. 21 Kommt es aufgrund eines Lötfehlers zu keiner Rohrverbindung, muss ausgebessert werden. Eine Lötstelle lässt sich durch ausreichend Wärmezugabe wieder lösen. Ein Teil des Lots tropft dabei ab. Oft kann man Rohrende oder Fitting reinigen und einen Teil wiederverwenden. Sind bereits beide Teile benetzt, werden sie nicht mehr zusammenpassen. In diesem Fall muss ein neues Fitting verwendet und der Lötvorgang wie oben wiederholt werden. 22 In vielen Fällen sinnvoll, ist das Abtrennen des Rohrendes und eine Verlängerung mit einer Muffe. 23 Nicht entfernte Flußmittelreste führen unweigerlich zur Korrosion am Kupferrohr. Grünspan ********************************************************* 1. Schneiden Sie das Kupferrohr rechtwinklig auf die nötige Länge ab. Am besten geht das mit einem Rohrabschneider. Entgraten Sie die Rohrenden und schleifen Sie sie mit Stahlwolle metallisch blank. Tragen Sie das Lötfett gleichmäßig dünn nur auf das Rohrende auf. Das Lötfett beseitigt Oxydhäute und hält auch während des Lötens die Lötfläche oxydfrei. Statt Lötfett können Sie auch Fittinglötpaste verwenden. Sie enthält Lötflussmittel und Lötzinn. Es muss daher nur eine geringe Menge Lot dazu gegeben werden. 2. Schieben Sie das Rohrende bis zum Anschlag in den Fitting. 3. Erwärmen Sie mit mittlerer Flamme die Lötstelle gleichmäßig, bis bei abgewendeter Flamme das Lot am Fittingrand schmilzt. Achten Sie darauf, dass das Flussmittel (Lötfett) durch zu hohe Erwärmung nicht verbrennt. Das Lot kann sonst nicht benetzen und tropft ab. 4. Lassen Sie das Lot bei abgewendeter Flamme so lange am Fittingrand, dem sogenanten Lötspalt, ansaugen, bis der Lotring geschlossen ist. Das Lot wird durch die Kapillarwirkung in den Lötspalt zwischen den Verbindungsflächen gesaugt und steigt je nach Lage auch gegen die Schwerkraft nach oben. Die Lotmenge, die Sie benötigen, entspricht dem Rohr - Außen - Durchmesser. Lassen Sie dann die Lötstelle abkühlen, bis das Lot erstarrt ist. Dann werden Flussmittelreste mit einem nassen Lappen oder einer Bürste entfernt. Sie vermeiden dadurch Korrosion. Profitipps • Nicht zu hoch erwärmen, sonst verbrennt das Flussmittel, das Lot tropft ab. • Rohr und Fittingsenden blank schleifen, sonst bindet das Lot nicht. • Vor dem eigentlichen Löten ein paar Versuche machen ********************************************************* ÖGUSSA - Löttechnik Silox BrazeTec Löten von Kupferrohren in der Installationstechnik Grundinformation über das Löten von Kupferrohren Löten als Fügeverfahren Weich- und Hartlöten Verfahrensbeschreibung Zugelassene Lote und Flussmitte a 300_b_ÖGUSSA-x_Löten von Kupferrohren in der Installationstechnik_1a.pdf http://www.oegussa.at/uploads/media/FA_Das_Loeten_von_Kupferrohren.pdf http://www.oegussa.at/de/firmenkunden/loettechnik/fachartikel/ http://www.oegussa.at/uploads/media/Oegussa_Loettechnik_Katalog2012_screen_01.pdf http://www.ikz.de/ikz-praxis-archiv/p0108/010808.php http://www.kupferinfo.at/experten/Information_04.pdf http://haus-heim-hof.de/2012/04/23/homers-tipp-kupferrohr-loten/ “Weichlöten im BZA” von 1aMonteur https://www.youtube.com/watch?v=KpakUeISaJM http://www.conexbanninger.com/uploads/baf81a89c755d61eb9b23fe0dc87ee0e9f146e1a.pdf https://www.kupferinstitut.de/de/werkstoffe/anwendung/bauwesen/rohrinstallation/verarbeitung/loeten.html http://www.operation-eigenheim.de/anleitung-weichloten-von-kupferleitungen/ http://www.rothenberger.com/de/produkte/rothenberger/nach-anwendungsbereich/verbinden-106/zubehoer-loeten-schweissen-129/ http://www.bosy-online.de/Fachgerechte_Kupferrohrinstallation.pdf http://www.oegussa.at/uploads/media/FA_Das_Loeten_von_Kupferrohren.pdf http://www.baumarkt.de/nxs/650///baumarkt/schablone1/Loeten-fuer-eine-feste-Verbindung http://www.felder.de/schweisstechnik/kategorie/weichloetflussmittel-loetwasser.html http://www.heimwerker-tipps.net/kupferrohre-loeten/ http://www.chem-weld.com/produkte/lote.html http://www.bauen.com/haustechnik/wasser-sanitaerinstallation/versorgungsleitungen/versorgungsleitungen02.php *********************************************************
ÖNORM M 7826-1 -http://www.bdb.at/Service/NormenDetail?id=438352 |
