Eigenbau Bad Umbau Haidestrasse
vorhandene Zeichnungen
EL BadWest_1e.SKF
EL BadOst_1f.SKF
EL BadBoden_6g.SKF
EL BadFenster_1e.SKF
EL BadTür_1d.SKF
Materialkosten STAND 2003-03-08
1 Stk Glieder-Wärmekörper Zehnder Excelsior Completto mit Stabilisierungsstrebe Flachovalrohre 60x1Omm weiss RAL 9016
mit integrierten Ventilkörper links oben für Thermostat M30x1,5mm, Vorlauf und Rücklauf unten mittig 2x1/2" Innengewinde nach unten Abstand 50mm,
Entlüftungsanschlüss 1/2" Innengewinde, Betriebsdruck 2..3bar,
Modell E1200/5 ( Einreihig, Bauhöhe 2m, Gliedabstand 50mm) 7 Element ( 6x50=300mm Breite) EUR 481,- excl. MwSt.
1 Stk Set SV einreihig Befestigungslaschen ( 2 oben 2 unten) EUR 4,30
1 Stk Zehnder Thermostat gerade, links oben EUR 17,80 2 Stk Vor- und Rücklauf Absperrventile 90° Winkel EUR 11,56 1 Stk Entlüftungsventil 90° Winkel ( von vorne) EUR 2,11
1 Stk Hutter & Lechner Bodenablauf HL80.1C DN50/70 (100x100) EUR 130,-
1 Stk Hutter & Lechner Bodenablauf HL81. 1C DN50/70 (140x140) EUR 130,- 1 Stk H & L Waschmaschinen-Einbausifon HL 400 D40/50 EUR 16,72
PK-Poloplat POLOKAL NGMARLEY HT-Rohre REHAU
1Stk 0,5m gerade DN 50 NW50 EUR 1,70 1Stk 1 m gerade DN 50 NW50 EUR 3,84 1Stk 2 m gerade DN 50 NM50 EUR 5,30
1Stk. EGGEMANN EGATOP 1/2" Geräteanschluß-Ventil 2835.2 verchromt EUR 19,95
1Stk 0,5m gerade DN 70 EUR 3,10
1Stk Einfach-Abzweiger 45° DN 50 EUR 2,99 1Stk Einfach-Abzweiger 45° DN 70 EUR 3,49 1Stk Bogen 45° DN 50 EUR 1,35 2Stk Bogen 87° DN 50 EUR 2,50 1Stk Siphonbogen 90° DN 50 NW50 EUR 2,80 1 Stk Gummimanschette DN 40/30 B dazu EUR 1,99 1 Stk Siphon verchromt Dm 32mm EUR 14,81
2 Stk SCHELL Heizkörperverschraubung 1/2" Winkel (14 120 04 99) EUR 8,28
8 Stk Wandscheibe 1/2 " a' EUR 4,85 2 Stk SCHELL Eckventil 1/2" Comfort Doppelanshluß a' EUR 8,90 1 Stk SCHELL Eckventil 1/2" PURIS EUR 42,95 1 Stk SCHELL Geräteventil 1/2 " EUR 15,09 6 m2 Bodenfliesen 20x20cm Ceramica Vogue "RF Lilla" grau rutschhemmend R10A..B grau matt rauh Sorte 1 Abrieb 4 EUR 26,00 /m2 6 m2 Bodenfliesen 20x20cm Villeroy&Boch "Creative System" weiss matt Sorte 1.Abrieb 4 3106-5010 (Steingut) EUR 33,15 /m2
29m2 Bodenfliesen 20x20 Alaska white 18380 Sorte 1 Abrieb 4 EUR 14,46 /m2
23 m2 Wandfliesen 20x20cm Porcelanosa "Provenzal Blanco" glänzend Oberfläche gewellt Sorte 1 Abrieb 1 EUR 30,20 23 m2 Wandfliesen 20x20cm Villeroy&Boch "Creative System" weiss glänzend Sorte 1 Abrieb 1 SG19 Art.Nr.1171 (Steingut) EUR 30,60 23 m2 Wandfliesen 20x20cm Villeroy&Boch "Creative System" weiss glänzend Sorte 1 Abrieb 1 CP19 Art.Nr.1171 ( Ceramic Plus ) EUR 32,10
7Stk. 3m Schlüter-RONDEC Abschlussprofil H=6mm Edelstahl RO60 a' EUR 16,00
12 Stk Innenecken 6mm ( 3 Zack) I5RO60E a' EUR 9,23 2 Stk Aussenecken 6mm ( 3 Zack) E5RO60E a' EUR 9,23
1 Stk PALME Duschabtrennung Physiko-Eckeinstieg (BHE6), Profile in weiss pulverbeschichtet STAND 2003-09-11
3mm Sicherheitsglas H1 transparent, Boden-Führungsschiene Aluprofil 13x46mm.
Breite1100x950mm Höhe 2m, 6-teilig Palme EUR 2.896,- excl. MwSt.
Behindertendusche PHYSIKO mit Eckeinstieg Glas H1 transparent
LUGATO
1 Stk. bunter Fugenmörtel 1kg
1 Stk Fugengrau 5kg hellgrau EUR 9,29
2 Stk Bunter Fugenmörtel 5kg silbergrau EUR 13,79 3 Stk Flex-Fuge 1,5 Liter EUR 15,- 1 Stk Dichtungsband 5m EUR € 31,25 1 Stk Duschabdichtung 7kg EUR 65,99 3 Stk Flächenwunder 18 kg a' EUR 26,60 4 Stk Dicke Schicht a 25kg a' EUR 16,75
1 Stk Wie Gummi 310ml EUR 7,90
IKEA LAXÄN Badezimmereinrichtung aus Birke
LAXÄN Hochschrank 181x60x39cm € 199,50
2x LAXÄN Wandregal 78x17x14 a' € 24,95
LAXÄN Wandschrank 78x57x14cm € 69,95
BJÖRKEN Spiegelschrank 60x60x17cm € 69,95
LAXÄN Waschtisch 80cm 89x80x57 € 99,95
HÖLLVIKEN Waschbecken 81,5x52cm € 89,50
BELLEN Mischbatterie € 79,95
ATLANTA Siphon Dm=32mm € 8,-
Eternit Entlüftungsrohr Dm 87mm NW70
Fa.PALME
Jechtenham 16 A-4775 Taufkirchen an der Pram Tel: 0043 (0)7719 / 8585-0
Fax: 0743 (0)7719 / 8873
mailto:[email protected]
http://www.palme-dusch.com
http://www.palme.at
https://palme.com/
Behindertendusche PHYSIKO mit Eckeinstieg - MONTAGEANLEITUNG
MONTAGEANLEITUNG
BEHINDERTENDUSCHE - ECKEINSTIEG
HEUTE DRIVE 1.0
https://palme.com/produkt/drive-1-0/

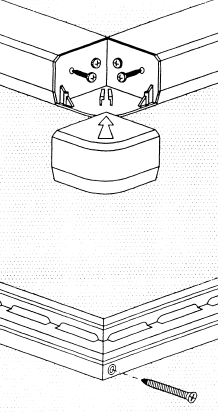

Obere Querholme mit Eckwinkel und Blechtreibschrauben Dm 4,2 x 19 mm Untere Querholme mit Senkkopfschraube Dm 3,5 x 22mm Danach Abdeckung aufdrücken bzw. aufschieben.
2) Die vormontierte Kabine wird auf die Bodenfliesen gestellt und ausgerichtet.
Eventuell Ausgleichsschienen herausziehen und der Wandschräge anpassen. Position der Ausgleichschienen an der Wand markieren.
3) Eckkabine von der Brausetasse nehmen Ausgleichschienen abziehen und wie angezeichnet an der Wand andübeln.
4) Eckkabine auf die Brausetasse stellen und in die Ausgleichschienen einschieben.
An der Innenseite der Kabine werden auf jeder Seite jeweils oben und unten Blechtreibschrauben Dm 3,5 x 9,5 mm eingedreht, nachdem die Kabine waagrecht ausgerichtet wurde.
(Bohrer Dm 3mm)
Schraubenabdeckungen aufdrücken.
5) Die Kabine wird mit der mitgelieferten Silikondichtungsmasse an den senkrechten Innenseiten und waagrecht nur außen abgedichtet.
Die Außenseite sollte zusätzlich noch ca. 5 cm senkrecht hoch abgedichtet werden.
Vor Benutzen der Dusche die Trockenzeit des Silikons von ca. 12 Stunden beachten.
