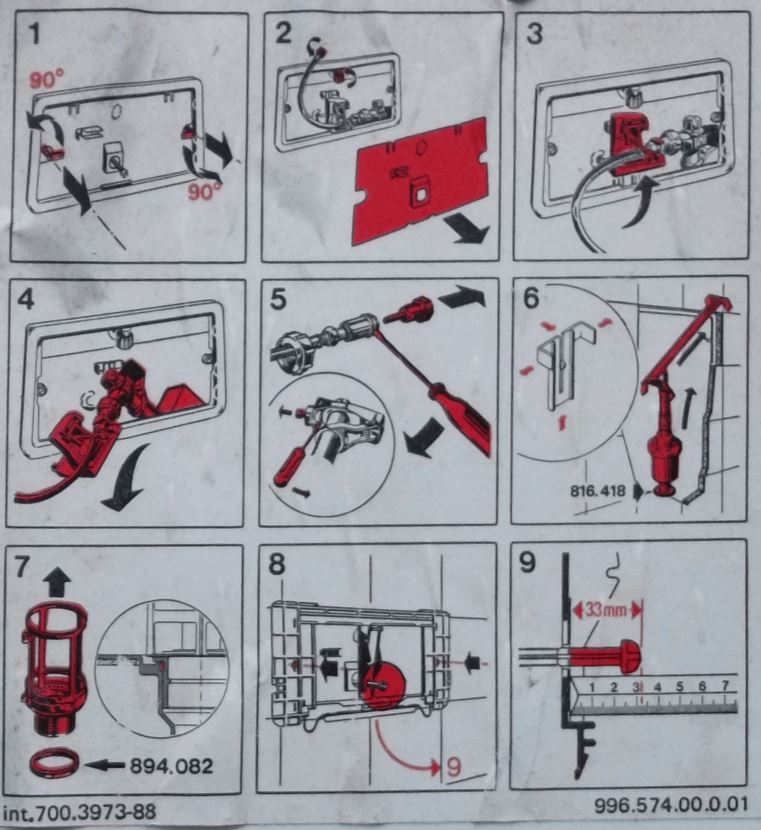

Dichtring 894.082

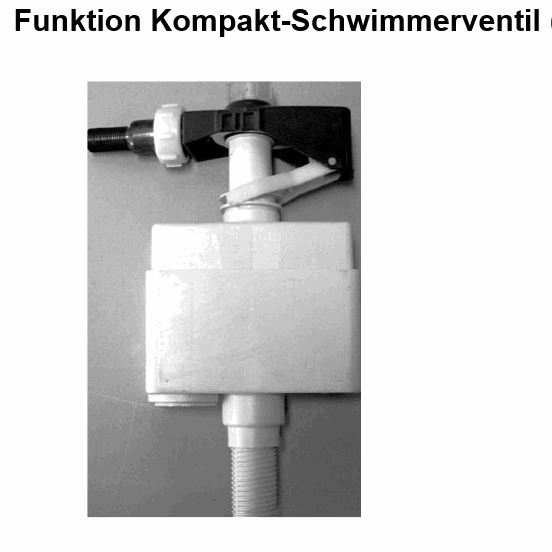

Ersatz-Füllventil Kompakt für AP und UP-Spülkasten

(215.510.00.1)

Es gibt drei Hauptursachen für Reparaturen am WC-Spülkasten.

A)
Die Dichtung die unten im Wassertank aufliegt ist undicht weil Verkalkt oder sonstwie verschmutzt.
Diese Dichtung wird Glockendichtung genannt.

B)

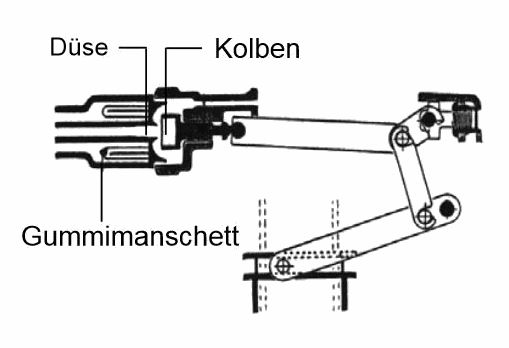

Die Nachfüllautomatik, also der "Wasserauslass" durch den der Spülkasten befüllt wird, schließt nicht mehr vollständig.
Dann hört man "immer" ein leises Zischeln.
Kann man oftmals aber auch durch saubermachen der Dichtfläche beheben. Der Wasseraustritt ist gering.

C)
Der Schwimmer, der den in B genannten Wasserauslass öffent und schließt, klemmt. Der Wasseraustritt ist groß.
Dann diesen Schwimmer einige male per Hand rauf und runter bewegen, dabei lösen sich die Kalk-Verkrustungen.
Diese Kalk-Brösl können dann aber unter die Dichtung aus A gelangen und dann rinnt das Wasser wieder ! ! !

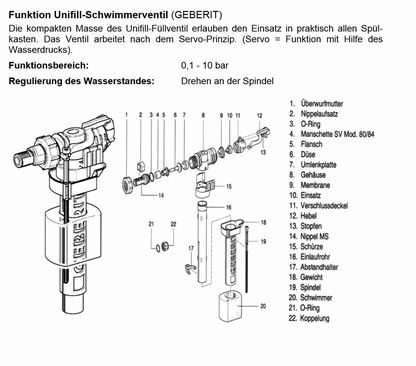

GEBERIT Impuls 380 Universal Füllventil (Unifill) für WC Spülkasten AP und UP
http://www.ryter-hermann.ch/wissen/spuelkasten.pdf

GEBERIT Impuls 380 (240.705.00.1)

Blauen Hebel zum Öffnen nach links drehen ! ! !

Blauen Hebel zum Öffnen nach links drehen
zum Reinigen der Menbrane Nr. 9
diese ist oft verkalkt oder hat ein fast unsichtbares mini Loch.

http://www.geberit-aquaclean.at/de_at/kundenservice/customer_service_1.html?gclid=CjwKEAiA9KymBRD6g6iOvv2joU0SJAB0vRQyWBOpjbT4fM2lPXs8962lMHWMWQ3uaZ1_kKgC-dyZCBoC9Hfw_wcB#anchor-hilfest%C3%B6rung


*********************************************************

1985 bis 1995

Toilettenspülkasten - Wasserzufuhr stoppt nicht mehr

Instandsetzen eines Geberit Schwimmerventils und der Geberit Heberglocke an einem Unterputz-Spülkasten

1985 bis 1995



Nach 20 bis 30  Jahren treuer Dienste schließt das Ablaufventil in einem Spülkasten nicht mehr richtig.
In der Regel sind dann der Schwimmer und die Heberglocke so verkalkt, daß sie blockieren.
Wie man eine verkalkte Spülengarnitur instand setzt, beschreibt dieser Artikel am Beispiel eines Geberit-Unterputz-Spülkastens aus den 80er-Jahren.

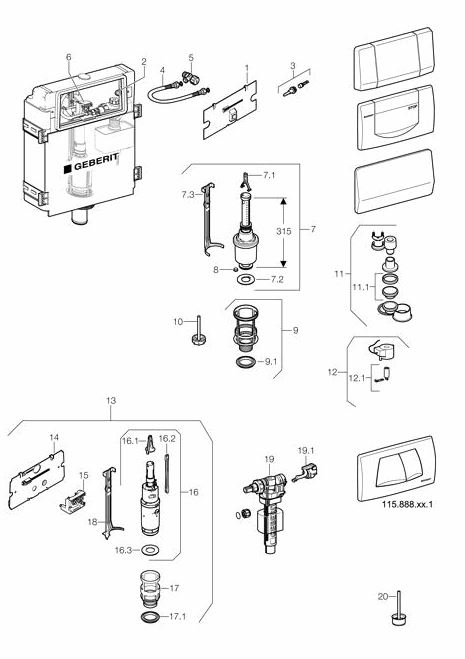

1)  Explosionszeichnung des Spülkastens und die Ersatzteilnummern von GEBERIT.


Der untere Teil der Explosionszeichnung ist für diese Beschreibung relevant.


Pos.  Bezeichnung                                                 Art.-Nr.       Bemerkung
1     Schutzplatte zu Unterputz-Spülkasten, große Serviceöffnung  240.073.00.1
2     Befestigungslasche zu Distanzbolzen                         889.246.00.1
3     Dichtungsset Kompakt Füllventil                             240.182.001
4     Panzerschlauch                                              240.069.00.1    G 3/8"
5     Eckventil                                                   216.599.00.1    G 1/2"
6     Lagerbock                                                   240.076.00.1
7     Spülgamitur                                                 240114.00.1
7.1   Bügel zu Spülgarnitur (zur Demontage entfernen)             813.426.93.1
7.2   Dichtung zu Spülgarnitur, 63 x 32 mm                        816.418.00.1
7.3    Niederhalter zu Spülgamitur (nicht notwendig)              241.170.001
8     Verschlußzapfen zu Spülgamitur, für Umstellung von 6 auf 9 Liter 240.031.00.1
9     Bassin mit Dichtung                                         240.195.00.1
9.1   Dichtung zu Bassin (Glockendichtung)                        240.282.00.1
10    Staueinsatz    217.807.001
11    Heber pneumatisch für 1-Mengen-Spülung                      240.004.00.1
11.1  Membrane zu Heber pneumatisch                              1813.716.00.11
12    Elektromagnetheber                                          115.487.00.1
12.1  Anker zu Elektromagnetheber                                 240.184.00.1
13    Umbauset                                                    240.515.00.1
14    Schutzplatte zu Unterputz-Spülkasten, große Serviceöffnung  240.512.00.1
15    Lagerbock                                                   240.510.00.1
16    Spülgamitur                                                  240.501.001
16.1  Bügel zu Spülgamitur                                        240.505.00.1
16.2  Teilmengen-Zugstange zu Spülgamitur                         240.508.00.1
16.3  Dichtung zu Spülgarnitur, 63 x 32 mm                        816.418.00.1
17    Bassin mit Dichtung                                         240.500.00.1
17.1  Dichtung zu Bassin                                          240.282.00.1
18    Niederhalter zu Spülgamitur                                 240.506.00.1
19    Füllventil Impuls380 (NEU ab 1995)                          240.719.00.1
19.1  Dichtungsset Füllventil Impuls380                           240.771.00.1
20    Staueinsatz                                                 240.476.00.1

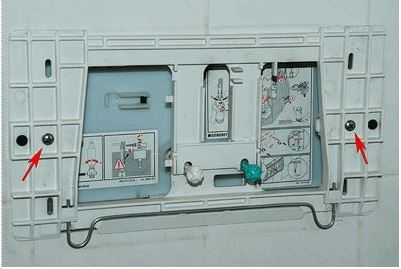

2a) Die Drückerplatte mit leichtem Druck von unten nach oben und anschließendem Abziehen abnehmen.

2b) Dann die darunter liegende Kunststoffblende abschrauben.

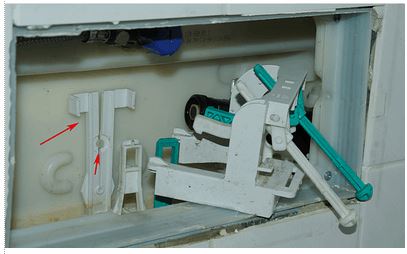

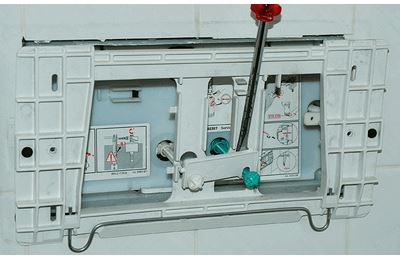

3)Die Wippe (Lagerbock mit Stößelstangen) auf der zum Vorschein kommenden weißen Kunststoffblende ausrasten.
Bei Ausführung ohne Sparschaltung nur eine Schraube in der Mitte und mit Kipphebel den man ausklinken muß.

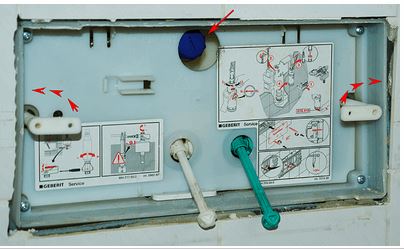

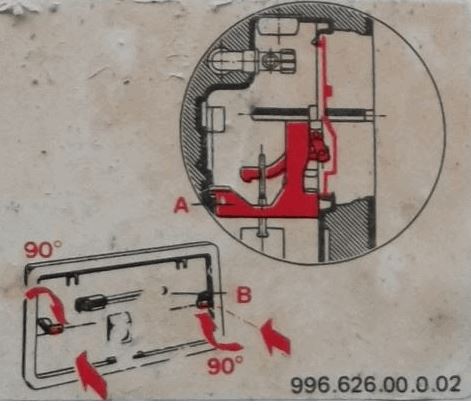

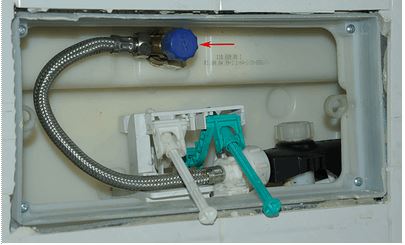

4) Die beiden Rast-Gewinde-Hebel 45°  senkrecht drehen und herausziehen.  An dem blauem Rad (Wasser-Absperrventil) kann jetzt das Wasser abgedreht werden.






5) An dem blauem Rad das Wasser abdrehen.       Nr. 110.883.00.1.04    (Bei mir Abstand 52mm zu Plastik)







6) Den Stahlflexschlauch vom Schwimmer bzw. Einlaßventil abschrauben.
An dieser Stelle aufpassen, daß keine Dichtungsringe in den Spülkasten fallen.
Die sind nur sehr schwer aus dem Spülkasten zu fischen - sofern man überhaupt weis, ob sie existiert haben.
Wenn nach dem zusammen Bauen das Einlaßventil nicht dicht zu kriegen ist, liegt es möglicher weise an einer verlorenen Dichtung.





7) Die Wippe aus den Halterungen des Auslaßventils aushängen. (Mit etwas Gewalt vorne nach oben drücken)

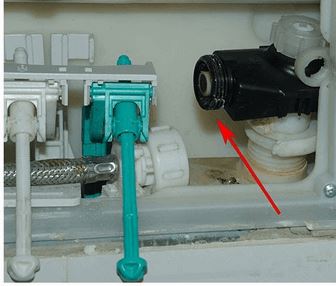

Die mit den Pfeilen markierte Kunststoff-Halterung ist der Niederhalter der Spülgarnitur. Zum entfernen die beiden Flügel seitlich auseinanderdrücken.
Nach dem Zusammenbau hat mir dieses Bauteil den Kolben des Auslaßventils so blockiert, daß er nicht mehr von alleine schloß.
Ich fritz habe das Teil einfach weggelassen - und alles funktionierte einwandfrei.
Der Stahlflexschlauch der zum Schwimmer führt, drückt die Spülgarnitur zuverlässig nach unten

8) BITTE weiterlesen unter Seite Spülkasten
