ELEKTRISCHES MESSEN MECHANISCHER GRÖSSEN Einpresskraftüberwachung - Messbereiche: 0,5.....200 kN
0) Fa. Prenninger - Datenmeßtechnik (heute in Pension)
AF/Datenmeßtechnik E-P-K Einpreßkraft-Überwachungsanlagen L-B-M (LBM-2) Losbrechmoment-Überwachungsanlagen V-R-M Versuchs-Richtanlage-Meßeinrichtung H-A-K HöhenkorrekturRegler Fritz Prenninger - MSR Messen Steuern Regeln und Elektrisches Messen Mechanischer Größen Computergesteuerte Meßdatenerfassung Dipl.-Ing. Andreas Stadler - Automatisierte Anlagen- und Prozeßtechnik Dipl.-Ing. Christof Prenninger - CAMAC Computer Automated Measurement And Control Stand1995 Firmen deren Meßgeräte ich früher auch verwendetet habe. 1) Gatterbauer MESSTECHNIK (Hr. Gatterbauer ist wie ich ein ehemaliger Thalheimer wir kennen uns von jugend auf) A-4621 Sipbachzell Lorenz messtechnik Typ GM80-TG Serie, Hand-, Einbau- od. Tischausführung http://www.gmt.at/config/gmt/content2/combProdukt.asp?id=2059&wgid=107 http://www.gmt.at/config/gmt/content2/combProdukt.asp?id=236&wgid=33 2) Dr. Staiger, Mohilo + Co. GmbH Baumwasenstraße 5 D-7060 Schorndorf Tel. 071 81 / 79 32 Maierhofstraße 35 D-73547 Lorch Tel. 07172 / 184-0 Fax. 07172 / 184-500 mailto:info  staiger-mohilo dehttp://www.staiger-mohilo.de http://www.si-instruments.com.au/supplier/kistler-staiger-mohilo.html Öst. Vertretung Fa. forstner electronics GmbH A-5110 Oberndorf bei Salzburg Tel. 06272 / 553 Felec Forstner Electronics GmbH Uferstr. 42 A-5110 Oberndorf bei Salzburg Tel. 06272 / 5553 3) HBM Hottinger Baldwin Messtechnik GmbH MP85 Messverstärker und mini SPS, Einpreßkraftüberwachung., Toleranzfenster, Toleranzbad, http://www.hbm.com.pl/pdf/b0875.pdf 4) burster 5 Stk. Digiforce 9310 (alte Version), Einpress-ÜberwachungsSystem, Einpressüberwachung, Fügeüberwachung, Einpreßkraft, Einpressweg, Kraft-Wege-Verläufe, Digiforce Typ 9310, Einpresskraftüberwachung, Kraft-Weg-Überwachung, Hüllkurvenband, Hüllkurventechnik Habe die ersten Prototypen ausfühlich getestet und die Software wesentlich verbessert. 300_burster_d_DIGIFORCE 9310 - HANDBUCH - BA_9310_1a.pdf http://www.burster.com/fileadmin/Documents/Products/Manuals/Section_9/BA_9310_DE.pdf 5) Dr.-Ing. K. Brankamp System Prozeßautomation GmbH MARPOSS Brankamp X5 Prozessüberwachungssystem für Maschinen- und Werkzeugschutz, Qualitätssicherung und Produktivitätssteigerung. http://www.brankamp.com/de/ 6) ATP-Messtechnik.de Kraft Weg Messung Test- und Messgeräte & Waagen http://www.atp-messtechnik.de/ 7) RMP Rheinmetall Meß- und Prüftechnik GmbH 8) EGM Entwicklungsgesellschaft für Montagetechnik EGM-Entwicklungsgesellschaft-ThyssenKrupp MONITOR PME-02I 24VDC/2APME02. PME 02 Kraft-Weg-Messung, Einpreßkraftüberwachung für die Qualitätssicherung 9) Lorenz messtechnik Typ GM80-TG Serie, Hand-, Einbau- od. Tischausführung Vertr. in Öst. Fa. Gatterbauer http://www.lorenz-messtechnik.de/deutsch/ http://www.lorenz-messtechnik.de/deutsch/produkte/drehmoment_rotierend_schleifringlos.php 10) Egmont Wilhelm GmbH D-73431 Aalen / Deutschland Kraftwegmessung www.e-wilhelm-gmbh.de / www.wimt.de 11) ME-Meßsysteme GmbH Kraft-Weg Messung - http://www.me-systeme.de/dehnungsmessstreifen/ http://www.me-systeme.de/?ref=google
Presssitzberechnung nach DIN 7190300_d_GWJ-x_eAssistant Berechnungsbeispiel Presssitz nach DIN7190_1a.pdf http://abeg.gwj.de/help/de/Handbuchch7.html http://www.eassistant.eu/eassistant/welle-nabe-verbindungen/presssitz.html http://www.eassistant.eu/fileadmin/dokumente/eassistant/etc/HTMLBeispiele/LernbeispielPresssitz_HTML.html Tel. +49 (0) 531 / 3804 mailto:[email protected] WN1 - Berechnung von Preßverbänden - Hexagon Software zur Berechnung von Preßverbänden nach DIN 7190 http://www.hexagon.de/wn1_d.htm Auslegung und Nachrechnung von zylindrischen Preßverbänden wahlweise nach DIN7190 oder nach einer von Kollman entwickelten Methode zur Auslegung von rotierenden Zylinderpreßverbänden. PC-Programm für Berechnungsaufgaben in der Konstruktion, Preßverbände DIN 7190:2001-02 Pressverbände, Rechenschaubild der Ausgabe DIN 7190:1981-03 (DIN 7182 T 3/08.77) zur visuellen Kontrolle, Berechnungsgrundlagen und Gestaltungsregeln, rein elastische Auslegung eines Pressverbandes bei gegebenem Fugendruck, BerechnungsProgramm von Christof vorhanden, Fügespiel, Einpreßkraft, übertragbares Drehmoment, Fugendruck, Durchmesserverhältnis, elastische Dehnung, plastische Dehnung, erforderliche Temperatur des Außenteiles beim Fügen, Querdehnzahl, Haftbeiwert 0,04..0,25, berechnung von Pressverband, Grenzdrücke für elastisch-plastische Außenteile nach Kollmann und Önöz oder Lundberg, Suchbegriffe Einpreßkraftüberwachung, Einpresskraftüberwachung, Einpreßkraft-Überwachung, EPK-Anlage, Kraft/Wegmeßsysteme, Einpress- und Fügesysteme, Druck Messtechnik, Druckmessung, Prozessüberwachung, Einpressvorgängen, Einpresskraft, Prozeß-Meßgerät, Prozeß-Überwachungsgerät, Einpreß- und Fügevorgänge, Kraft-Verläufe, Einpress Vorgänge, Einpress System, Einpresskraftüberwachung, Preßkraftüberwachung, Einpress-Systeme, Einpress-Einheiten, Einpresstechnik, Einpressoperationen, Messgeräte für Druck, Messgeräte und -systeme für mechanische Wägetechnik, Einpresstechnik, Einpreßtechnik, Pressen mit Kraft-Weg-Überwachung, Kraft/Wegmeßsystem, Einpreßsteuerung, Meßwerterfassung, Kraft/Wegdiagramme, System Prozessautomation, Process-Automatisierung, Preßkraftüberwachung, Pressen mit Kraft-Weg-Überwachung, Einpressvorgänge, Einpressvorgänge, Einpress System, Einpressen, Einpressüberwachung, Einpressstationen, Einpressüberwachungsmesssysteme, Einpresstechnik, Einpressmaschine, Einpressdruck, Einpreßüberwachungssysteme, Einpreßkraft-Überwachungssystem, Messsysteme, Prüfsyssteme, Kraft-Weg-Überwachung,
Arbeitsgang Pleuelzapfen in Kurbelwange einpressen.
Einpreßkraftüberwachung
Meßwert der Einpresskraft wird 1mm vor Pressende gespeichert und nach Zeitablauf automatisch gelöscht.
Einpresskraft muß zwischen eingestelltem UGW und OGW liegen sonst wird Alarm ausgegeben, Werkstück geht zur Demontage wenn möglich.
DMS-Verstärker DV3102 mit GOSSEN Analoganzeige 100mV +/-1%
Nr. 01 bis Nr. 41
Konstruktion: Prenninger Fritz
Technischer Zeichner: Stadler Andreas
Montage der 36 Geräte: Heimarbeit

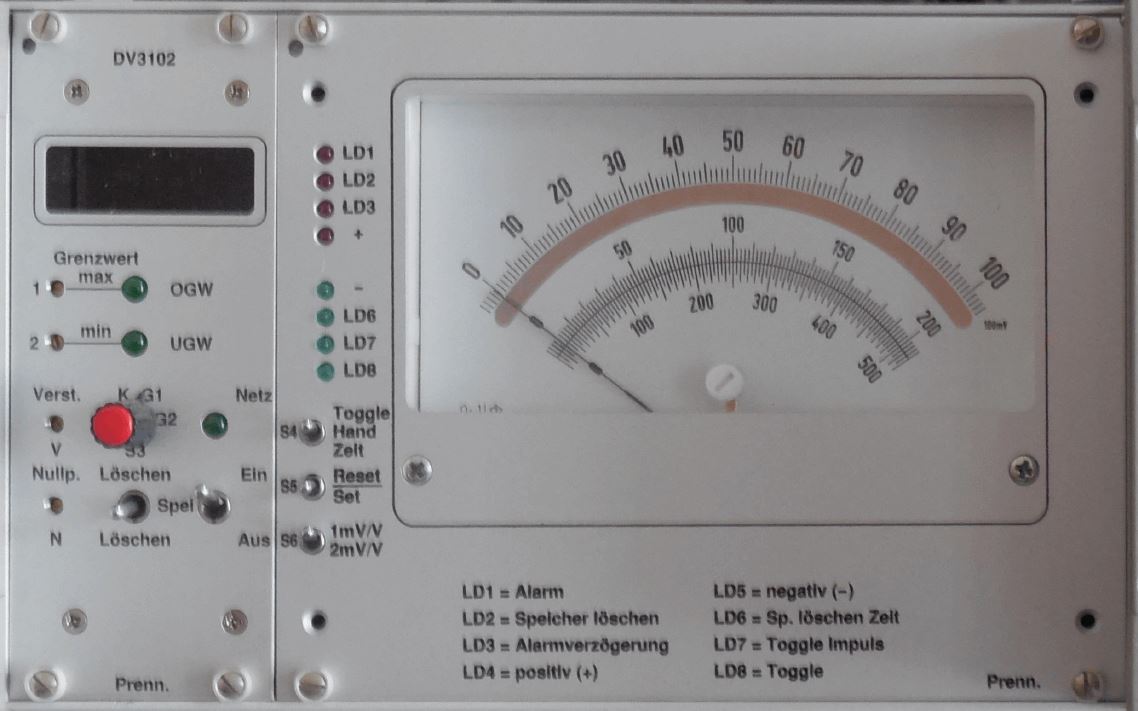

19" 3HE 42TE DMS Meßverstärker Einschub DV3102
DMS-Gleichspannungs-Meßverst. Nr. 37 lnv. Nr.: 55501 Typ: DV3102-GW-ASP-IA Geräte-Nr.: VC 95 02 13 Serien-Nr.: 44 759 (Fabrikatsions-Nr.)
Meßbereich 100% = 1000 DIGIT (ohne Dezimalp.)
Kalibrierung extern ... 100% positiv
Empfindlichkeit 2mV/V (1mV/V)

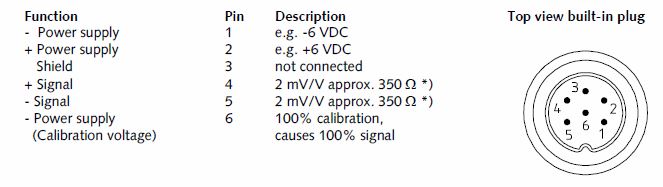

Umschaltbar Speisesp. +/- 6V (12 Volt R-DMS)
Brückenwiderstand 350 Ohm (Vollbrücke)
Verstärkungsregelbereich 90% ..110%
Grenzwert 1 positiv max. nach Speicher
Grenzwert 2 positiv max. nach Speicher
Stromausgang nach dem Speicher 4...20 mA
Digital-Anzeige nach dem Speicher
DVM-Anzeigebereich ist 000 .. 1432 DIGIT
Tiefpaßfilter TP 200 Hz
PRENNINGER / STADLER 1997 04 14
********************************************************* Rotierende Drehmomentsensor
+++ 3 Kreuze stehen für Eigenentwicklung
Prototypen der DMS Ringkraftaufnehmer 1 2 5 10 20 Tonnen und der 922_d_ROTAX-x_+++ DMS Ringkraftaufnehmer 350 Ohm 1mV/V, 1, 2, 5, 10, 20Tonnen - Berechnung_1a.pdf

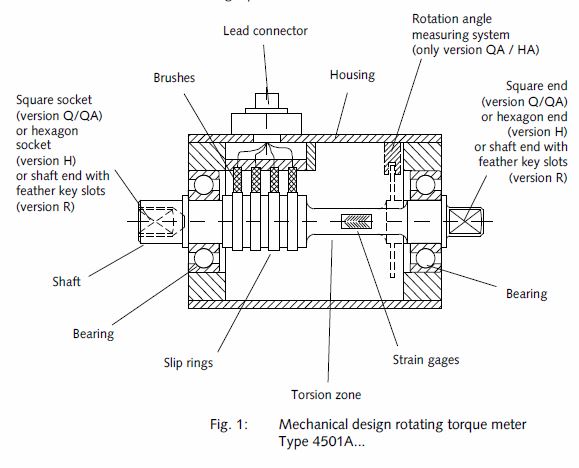

Rotierende DMS Drehmomentsensor 922_d_ROTAX-x_+++ DMS Drehmomentaufnehmer 350 Ohm 2mV/V, 25, 1000Nm - Berechnung_1a.pdf
Meine Erfindung von Dr. STAIGER ohne mich zu Fragen einfach in Serie gebaut. Nach 25 Jahren denke ich ist meine Erfindung verjährt.
Beweis: Meine Konstruktions-Zeichnungen und Finite-Elemente Berechnungen.
fritz prenninger
********************************************************* Dr. Staiger, Mohilo + Co. GmbH Anbieter für Sensoren für Drehmoment, Kraft, Weg DKD Drehmomentkalibrierung Kraft-Weg Messsysteme NC Fügesysteme. Elektromotorenprüfstände
STAND 1987 x922_d_STAIGER-x_DV3102 GW-ASP-IA-TP Meßverstärker- Schaltpläne - 1996_1a.pdf Gleichspannungs-Meßsystem für DMS-Aufnehmer (2mV/V 350 Ohm) 19" 3HE 10TE
2 Grenzwertmelder UGW / OGW & Analoger Spitzenwertspeicher
Typ DV 3102 GW-ASP-IA-TP ATS 15.840,00
nach Datenblatt 4103 gültig ab 1.4.1989 Preisliste 1990-03-22 Meßverstärker Preis Option Option Type DV DM x 7,2 = ATS Tiefpaß Stromspeisung für Aufnehmertyp PH 3101 868,- +260,- +156,- 3101 GW-ASP-IA 1.404,- +260,- +156,- 3102 1.293,- +260,- +156,- 3102 GW-ASP-IA 1.940,- +260,- +156,- 3112 GW-ASP-IA 1.971,- +260,- +156,- 4000 557,-
GW = Grenzwertmelder UGW OGW
ASP = Analog-Spitenwertspeicher
IA = Stromausgang
TP = Analoger Tiefpaßfilter 5Hz
*********************************************************
STAND 1987-05-10
BEDIENUNGSANLEITUNG für Meßverstärker Einschub Type DV 3102 GW-ASP-IA-TP (05 55 0223) Serien Nr. DV 3102 Geräte-Nr. 810 Datenblatt 4103 Bedienungs-Anleitung Nr. 1062 x922_d_STAIGER-x_DV3102 GW-ASP-IA-TP Meßverstärker- Schaltpläne - 1996_1a.pdf STÜCKLISTE Typ DV3102 IGW-SP C1 - 100nF C2 - 470uF C3 - 470uF C4 - 100nF C5 - 100nF C6 - 100nF C7 - 2,2pF C8 - 0,1pF C9 - 0,1pF C10- 2,2uF C11- 2,2uF C12- 2,2uF C13- 2,2uF C14- 100nF C15- 1nF C16- 1nF C17- 2,2pF C18- 0,1pF C19- 2.2pF C20- 2,2pF F1 - 0,1A Filter IC Dual Op-Amp LM747 300_d_NS-x_LM747 (DIL-14) Dual Operational Amplifier (Datenblatt) 2-fach Op-Amp_1a IC1 - uA741 IC2 - INA101M 300_d_BB-x_INA101AM (TO-100) High Accuracy Instrumentation Amplifier (Datenblatt) INA101HP_1a.pdf IC3 - 4136 300_d_TI-x_RC4136N (DIP-14) Quad Operational Amplifier (Datenblatt) 4-fach OpAmp_1a.pdf IC5 - HI201-5 300_d_INTERSIL-x_HI-201-5 (DIP-16) Quad CMOS Analog Switches (Datenblatt) 4-fach Analog-Schalter_1a.pdf IC4 - PC849 4x PC849 von Sharp (DIL-16 Quad Optokoppler) 300_d_SHARP-x_PC849 (DIL-16) 4-fach Opto-Koppler (Datenblatt)_1a.pdf PC849 4-fach SHARP Optokoppler 5 kVrms (mit IR-LED und Photo-Transistor) Analogwert-Speicher IC intersil HA-5160 oder 300_d_INTERSIL-x_ICL8043CJE (DIP-16) Dual FET Input Operational Amplifier (Datenblatt) 4-fach OpAmp_1a.pdf Tiefpaß-Filter IC 300_d_MAXIM-x_ICL7622DCPD (DIL-14) Dual Operational Amplifiers (Datenblatt) 2-fach OpAmp ICL7622DCPA_1a.pdf DVM-IC 300_d_INTERSIL-x_ICL7106 ICL7107SCPL (DIP-40) LCD LED Display, A-D Converters (Datenblatt) 3,5 digit_1a.pdf
DVM-7Segm.-Anzeige MAN3610A 300_d_QT-x_MAN3610A gem. Anode LED 7-Segm-Anzeige Orange (Datenblatt) 3,5 digit_1a.pdf
K1 - RH12 / NAIS RH-12V (SDS Relais RH-12V) RELAY SDS/NAIS RH-12V 300_d_NAIS-x_RH-12V R-RELAYS SDS Relais (Datenblatt) 110V 0,3A 33VA 30V 1,0A 20W_1a.pdf Relais nur noch als Nachbau lieferbar, der Nachbau wird nach den original Daten von Aromat/NAIS gefertigt Miniaturrelais, monostabil, Spule 12Vdc, 890 Ohm, Kontakte 1 x UM, 1A, 110V, abgekündigt 30.04.2005
R1, R2, R3, R4 - 10k Poti
R5 - 5k Poti R6, R9 - 50R Poti R7 - 20k Poti R8 - 20R Poti R10 - 10k Varistor R11 - 250k Varistor R12- 10R R13- 100R R14- 150R R15- 330R R16- 270R R17- 180R R18- 120R R19- 1M R20, R21 - 1k R22- 180R R23- 9,1k R24- 43,2k R25, R26 - 10k R27- 43,2k R28- 330k R29- 1k R30- 22k R31- 1k R32- 220k R33- 33k R34- 3,6k R35- 8,2k R36- 27R R37- 2,2k R38- 10k R39- 2,2k R40- 1,2k R41- 47k R42- 1,2k R43, R44 - 270R R45, R46, R47, R48 - 47k R49- 560R R50- 100R R51, R52 - 1,2k T1- EV2694 V1 - B80C1500 V2, V3 - 1N4001 V4 - 7815 V5 - 7915 V6 - LM317T (TO-220) 1,2V..37V Voltage Regulator 300_d_ST-x_LM317T (TO-220) 1,2 to 37V Voltage Regulator (Datenblatt) LM217T_1a.pdf V7 - LM337T (TO-220) -1,2V..-37V Voltage Regulator 300_d_TI-x_LM337T (TO-220) -1,2 to -37V Voltage Regulator (Datenblatt) LM137T_1a.pdf V8 - 1N4148 V9 - BC337
MOTOROLA Transistor 2N4919 pnp (TO-225A) 60V 1A 30W
MOTOROLA Transistor 2N4922 npn (TO-225A) 60V 1A 30W V10, V11, V12, V13 - ZPD5.6 V14- 1N4148
Zeichnung / Schaltplan 01 xx xxxx
Bestückungsplan 02 xx xxxx
Platine / Leiterplatte 05 xx xxxx
X1 - 32 pol. Messerleiste 05 55 0223t GP Meßverstärker Grundprint / Grundplatine ( VG-Leiste )
X2 - für Q.2-Platine (7+8pol.) 05 22 0223a DIS Grenzwertschalter / Diskriminator X3 - für Q.3-Platine (7+8pol.) 05 46 0223b IV-ASP2 Stromquelle / Analogspeicher X4 - für Q.4-Platine 05 37 0223a AF Analogfilter 5Hz X5 - für Q.5-Platine (3+3pol.) 05 21 0223 DVM-DV3100 Digital-Volt-Meter X6 - für Q.1-Platine (7+8 pol.) 05 58 0223 FP Frontplatte X7 - 3 pol. Stecker für 230Vac Netz Stiftleisten (siehe Codierplan) X8 - 2 pol. DMS-Speisung (3V od. 6V) X9 - 2 pol. DMS-Speisung (3V od. 6V) X10- 3 pol. DMS-Speisung (ext. Kalibrierung) X11- 5 pol. DMS-Speisung (Widerstands-DMS) X12- 2 pol. Empfindlichkeit X13- 2 pol. Kalibrierung (1mV/V od. 2mV/V) X14- 3 pol. Kalibrierung (-6V) X15- 2 pol. Verstärkungs-Regelbereich (10..110% od. 90..110%) X16- 3 pol. Kalibrierung (+6V) X17- 6 pol. Empfindlichkeit 0,5 1,0 2,0mV/V X18- 9 pol. GW1 UGW X19- 3 pol. GW1-Polarität X20- 9 pol. GW2 OGW X21- 3 pol. GW2-Polarität X22- 3 pol. Stromausgang X23- 3 pol. DVM X24- 2 pol. DVM-Anzeigebereich *********************************************************
Alle EAGLE ZEICHNUNGEN in DIN A3 vorhanden
Stadler Andreas
STAND 1999-08-27a
C:\Programme\Eagle\CAM\Eagle.CAM C:\Programme\Eagle\af_sch-brd\iv-asp2.DOC C:\Programme\Eagle\af_sch-brd\Display.BRD
DV3102.SCH
DV3102.BRD DV3102.DOC 1) 922_d_STAIGER-x_DV3102 Meßverstärker-Einschub BEDIENUNGSANLEITUNG Nr.1062_1a.pdf (18 Seiten) 2) 922_d_STAIGER-x_DV3102-SCH DV3102-BRD Meßverstärker- Grundplatine_1a.pdf 3) 922_d_STAIGER-x_DV3102 Meßverstärker - Schalt.SCH Schalt.BRD Schalterplatine_1a.pdf 4) 922_d_STAIGER-x_DV3102 Meßverstärker - Diskrim1-0R.BRD Diskriminatorplatine_1a.pdf (2 Grenzwerte OGW UGW) 5) 922_d_STAIGER-x_DV3102 Meßverstärker - IV-ASP2.BRD Speicher-Stromplatine_1a.pdf 6) 922_d_STAIGER-x_DV3102 Meßverstärker - FILTER.BRD Filterplatine_1a.pdf 7) 922_d_STAIGER-x_DV3102 Meßverstärker - DISPLAY.BRD Anzeigeprint (DVM)_1a.pdf 8) ~922_d_STAIGER-x_DV3102 Meßverstärker Kalibrierung_1a.pdf (Diverses) *********************************************************
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

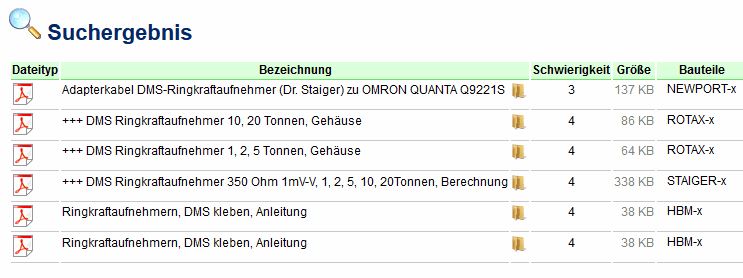

| Dateityp | Bezeichnung | Schwierigkeit | Größe | Bauteile | Volt | |
|---|---|---|---|---|---|---|
|
Adapterkabel DMS-Ringkraftaufnehmer (Dr. Staiger) zu OMRON QUANTA Q9221S |
|
3 | 137 KB | NEWPORT-x |
|
|
|
DV3102 DMS Simulator, TEST-Schaltung f. Dr. Staiger Meßverstärker DV3102 |
|
4 | 354 KB | dr.staiger-x |
|
|
|
ICL7107 Digitalvoltmeter-Modul DV3100(Dr. Staiger DMS-Verstärker) |
|
3 | 58 KB | 1Pot-1D-3IC-4Dis | 5.0 |
Suchergebnis

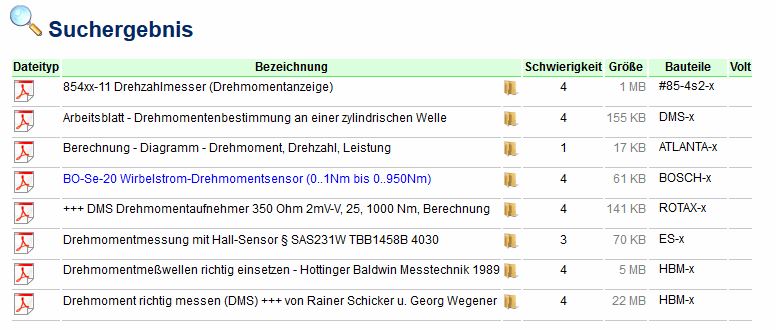

| Dateityp | Bezeichnung | Schwierigkeit | Größe | Bauteile | Volt | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
19'' 3HE 4TE Grenzwertmelder 4401 GW-S-T (Techn. Daten) |
|
4 | 398 KB | STAIGER-x |
|
||||
|
|
19'' EAGEN Dreiecksgenerator-Inverter 7555 4081 71 01 74C903 12bit 7521 4029 |
|
4 | 129 KB | STAIGER-x |
|
||||
|
|
19'' EAGEN Rampengenerator (Hochlauf Rücklauf) 7555 4071 7521 741 4029 2Rel. |
|
4 | 357 KB | STAIGER-x |
|
||||
|
|
19'' ECMFL Langzeit-Monoflop (DIN A3) 4520 4081 74C14 74C904 4070 4071 |
|
4 | 1 MB | STAIGER-x |
|
||||
|
|
19'' ECMFL Langzeit-Monoflop uA741 7555 4520 4081 74C14 74C904 4070 4071 |
|
4 | 161 KB | STAIGER-x |
|
||||
|
|
19'' EGW 2.3 Grenzwertmelder 4401 GW-S-T (UGW IO OGW) 1458 75469 4136 3Rel. |
|
4 | 195 KB | STAIGER-x |
|
||||
|
|
19'' ENFAM 2.3 Wegmessverstärker (NF-Amplituden-Modulation-V. für LVDT) TL084 |
|
4 | 159 KB | STAIGER-x |
|
||||
|
|
19'' EWIN Vorwärts- Rückwärts-Zähler (1992-03) 4514 4040 74HCT373 4063 CD4029 |
|
4 | 196 KB | STAIGER-x |
|
||||
|
|
19'' NC2001 Zählereinschub (10.000 1-min) Rasterrad 60 Zähne 7915 3140 VFC42 |
|
4 | 722 KB | STAIGER-x |
|
||||
|
|
1-Kanal Kraftmeßeinrichtung mit DMS-Verst. Type DV4000 - Anleitung Nr.1208 |
|
4 | 1 MB | Staiger-x |
|
||||
|
|
3101-01 Fotoelektrischer Drehzahl-Aufnehmer Typ 3101-01 FI (1993-10) |
|
4 | 89 KB | Staiger-x |
|
||||
|
|
3102-01 Magnetischer Drehzahl-Aufnehmer Typ 3102-01 MI (1993-10) § Hall-Sensor uA741 |
|
4 | 195 KB | Staiger-x |
|
||||
|
|
3102 Magn. Drehzahl-Aufnehmer Typ 3102 MI (1992-04) ATS 4.403,- § Feldplatten-Differential |
|
4 | 198 KB | Staiger-x |
|
||||
|
|
3102 Magnetischer Drehzahl-Aufnehmer Typ MI |
|
4 | 243 KB | Staiger-x |
|
||||
|
|
50mA Konstantstrom mit 7805 |
|
3 | 16 KB | STAIGER-x |
|
||||
|
|
Aktive-Tiefpassfilter Baustein AF mit 2-fach OpAmp ICL7622BCPD (1Hz bis 2kHz) |
|
3 | 564 KB | STAIGER-x |
|
||||
|
|
Aktiv-Tiefpaß-Filter 1Hz..2kHz Typ ETPF+P (19''-3HE-10TE) EADSP § uA741 |
|
4 | 631 KB | Staiger-x |
|
||||
|
|
Digitalspeicher-Einschub Typ DSP EADSP § 75469 H201-5 TL084 4029 7521 74HC73 |
|
4 | 802 KB | Staiger-x |
|
||||
|
|
+++ DMS DV3102 6-pol. DIN Kalibrieradapter, 87,15 kOhm |
|
4 | 36 KB | STAIGER-x |
|
||||
|
|
+++ DMS DV3102 6-pol. DIN Kalibrieradapter, 87,15 kOhm TL2 |
|
4 | 52 KB | STAIGER-x |
|
||||
|
|
||||||||||
|
|
+++ DMS DV3102 6-pol. DIN Verbindungskabel abgeschirmt, Adapterkabel |
|
4 | 109 KB | STAIGER-x |
|
||||
|
|
+++ DMS DV3102 6-pol. DIN Verlängerungskabel abgeschirmt, KS6 - KD6 DV |
|
4 | 195 KB | STAIGER-x |
|
||||
|
|
+++ DMS DV3102 6-pol. DIN Verlängerungskabel abgeschirmt, KS6 - KD6 DV TL2 |
|
4 | 32 KB | STAIGER-x |
|
||||
|
|
DMS Gleichspannungs-Meßverstärker 50Hz Typ DV4000, VST § INA101 LM337 MC1458 |
|
4 | 557 KB | Staiger-x |
|
||||
|
|
+++ DMS Membranaufnehmer 350 Ohm 2mV-V, 50 und 100 kg, Berechnung |
|
4 | 86 KB | STAIGER-x |
|
||||
|
|
DMS-Meßverstärker 2mV-V 350Ohm +++ (1A) EMWO LBM § uA741 8043 4136 4528 DVM |
|
4 | 107 KB | Staiger-x |
|
||||
|
|
DMS Meßverstärker DV3102, Daten 4103, Anleitung 1062 § 4136 4528 8043 DVM204 |
|
4 | 1 MB | Staiger-x |
|
||||
|
|
DMS-Meßverstärker DV3102-GW-ASP-IA-TP 5Hz +++ (Kalibrierw. 87,15 kOhm) |
|
4 | 216 KB | STAIGER-x |
|
||||
|
|
DMS Meßverstärker Einschub DV3102 Datenblatt 4103) Printplatten-Bezeichnung |
|
4 | 420 KB | Staiger-x |
|
||||
|
|
DMS Meßverstärker Einschub DV4000 Datenblatt 7500) SCHROFF 19'' 3HE 84TE |
|
4 | 856 KB | Staiger-x |
|
||||
|
|
+++ DMS Ringkraftaufnehmer 350 Ohm 1mV-V, 1, 2, 5, 10, 20Tonnen, Berechnung |
|
4 | 338 KB | STAIGER-x |
|
||||
|
|
Drehzahl-Aufnehmer, magnetisch und fotoelektrisch |
|
1 | 67 KB | STAIGER-x |
|
||||
|
|
DV3102 DMS-Meßverstärker SG2501 uA741 4528 8043 4136 4528 BC184 2N6109 |
|
3 | 64 KB | STAIGER-x |
|
||||
|
|
DV3102 DMS Simulator, TEST-Schaltung f. Dr. Staiger Meßverstärker DV3102 |
|
4 | 354 KB | dr.staiger-x |
|
||||
|
|
Grenzwertmelder-Einschub Typ GW-W-T 2.3 § 1458 75469 4136 |
|
4 | 630 KB | Staiger-x |
|
||||
|
|
Grenzwertschalter DIS (Diskriminator) 4136 BC337 2Rel. |
|
2 | 25 KB | STAIGER-x |
|
||||
|
|
Instrumentenverst. Druckdifferenz MPX10DP - DMS 350Ohm § LM324AD524AMP-01 |
|
4 | 58 KB | Staiger-x |
|
||||
|
|
Norm-Spannung 0..10Vdc und Norm-Strom 0..20mA (Zählimpulsver. 4049) 3140 |
|
3 | 20 KB | STAIGER-x |
|
||||
|
|
Schalter-Einschub Typ S1 (19''-3HE-4TE) § Europa-Karte mit Quadratraster |
|
4 | 333 KB | Staiger-x |
|
||||
|
|
Trimmpotentiometer-Einschub Typ ESP 8.1 § Europa-Karte mit Poti10k |
|
4 | 472 KB | Staiger-x |
|
||||
|
|
||||||||||
|
|
Umschaltmodul Typ ESIW 2.3 (19'' 3HE 10TE) § uA747 4011 |
|
4 | 826 KB | Staiger-x |
|
||||
|
|
Verstärkungs-Kontroll-Einschub Typ NVK, ENVK 2.3 § ICL8007 4136 75469 Rel. |
|
4 | 641 KB | Staiger-x |
|
||||
|
|
Vorwärts- Rückwärts-Zähler - Interface-Karte § 74C373 4063 4029 4040 4514 |
|
4 | 121 KB | STAIGER-x |
|
||||
|
|
Vorw. Rückwärts-Zähler, Analogausgang 0..10V-0..20mA § VFC42 3140 741 4049 |
|
4 | 19 KB | STAIGER-x |
|
||||
*********************************************************
VISHAY
Measurements Group

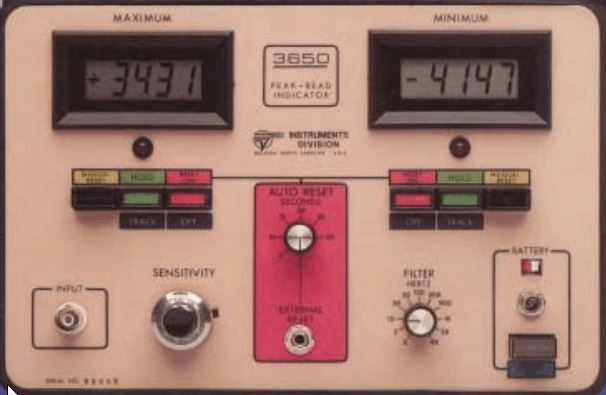

Peak Read Indicator Vishay Model 3650
