Schaltpläne

http://sites.schaltungen.at/dv3102-gw-asp-ia-tp/schaltplaene

http://www.linksammlung.info/

http://www.schaltungen.at/

                                                                                             Wels, am 2022-03-17

BITTE nützen Sie doch rechts OBEN das Suchfeld  [                                                              ] [ Diese Site durchsuchen]

DIN A3 oder DIN A4 quer ausdrucken
*******************************************************************************I**
DIN A4  ausdrucken   siehe     http://sites.schaltungen.at/drucker/sites-prenninger
********************************************************I*
~015_b_PrennIng-a_dv3102.gw.asp.ia.tp-schaltplaene (xx Seiten)_1a.pdf


STAND 2000-03-22

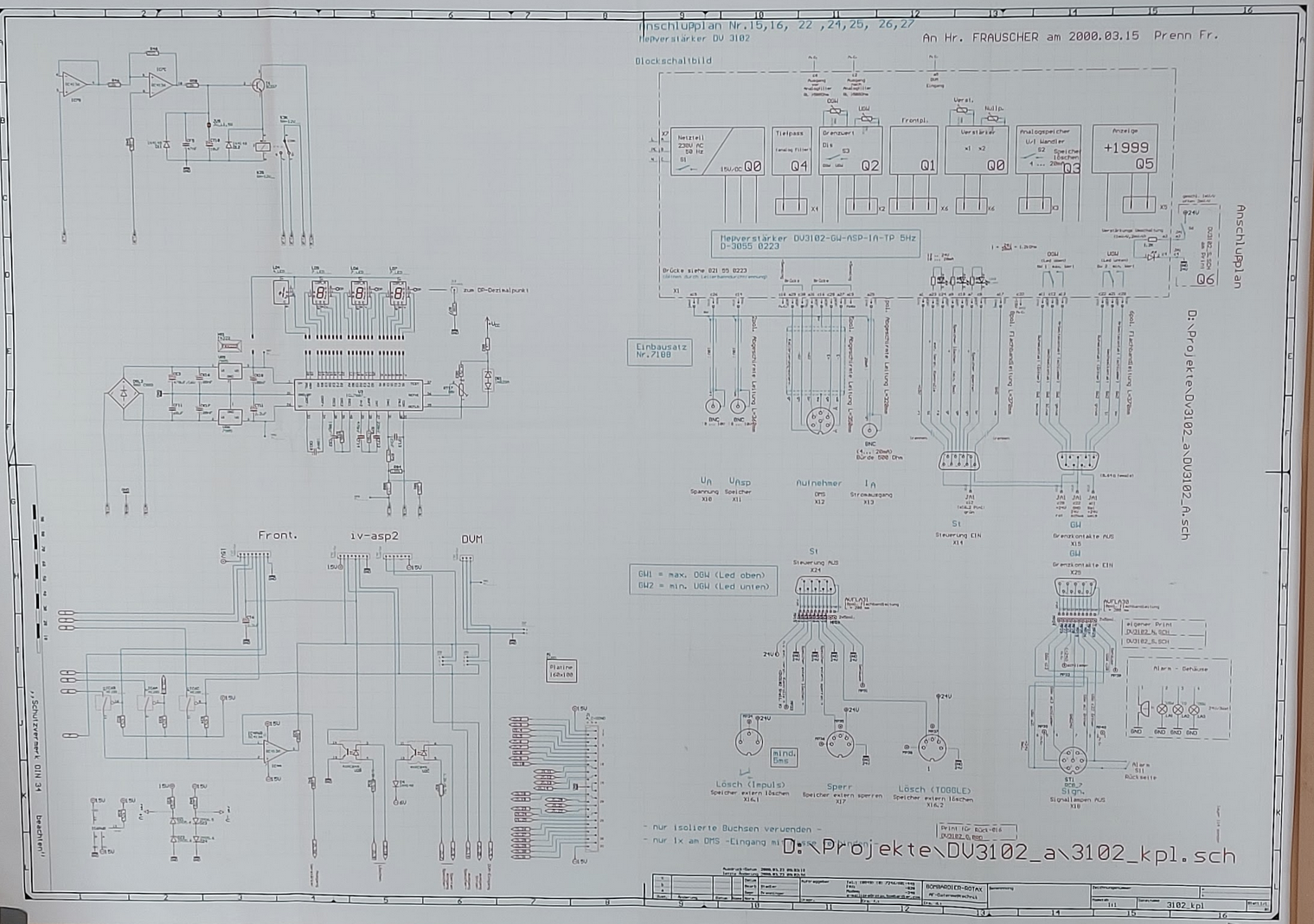

Dv3102_a\3102_kpl.sch

3102_kpl.sch
Diskrim.sch
Display.sch
DV3102.sch
DV3102_A.sch
DV3102_S.sch
DV3102_R.sch
DV3102_G.sch
DV3102_N.sch
filter.sch
IV-ASP2.sch
Schalt.sch

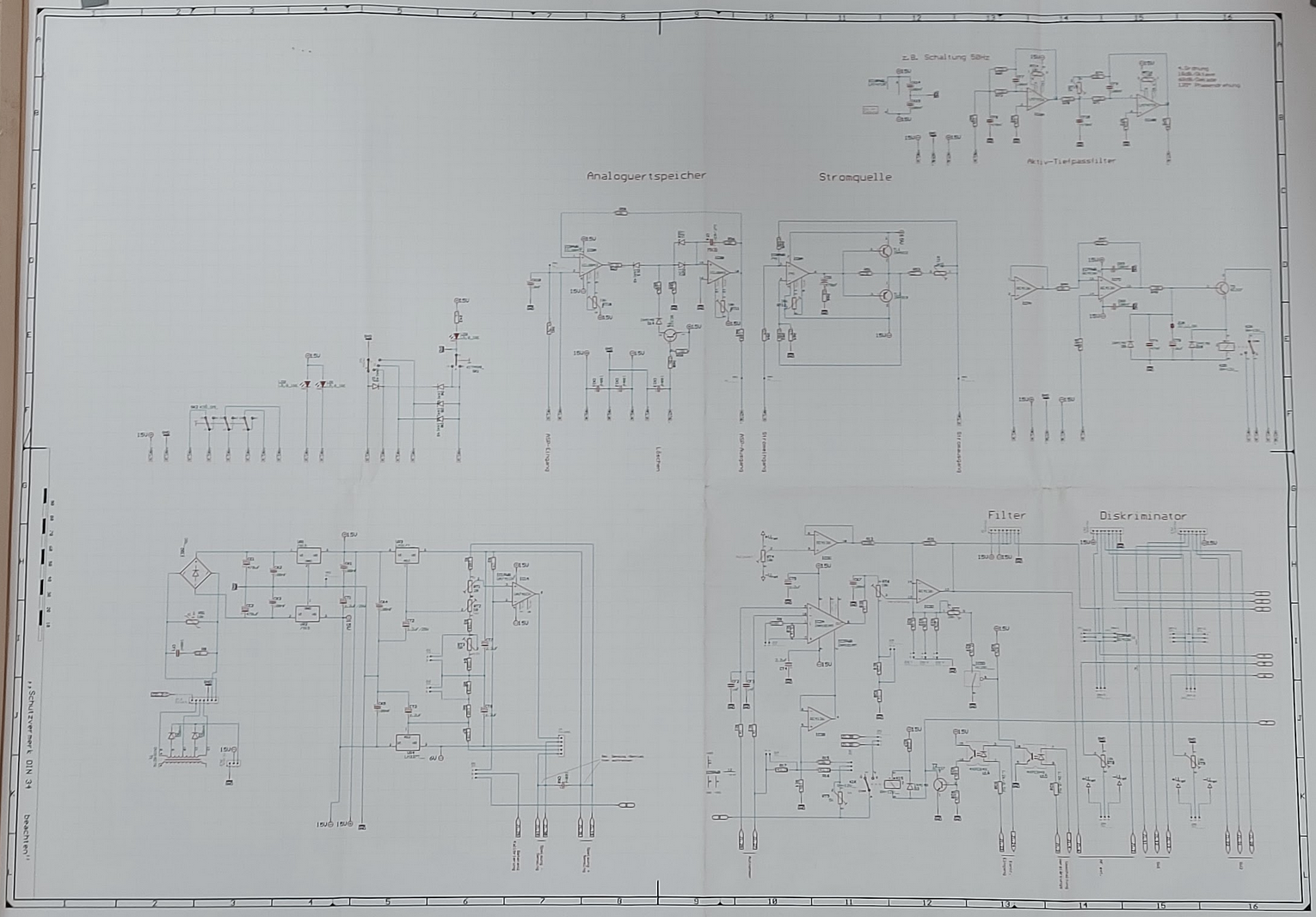

Q0 Netzteil & DMS-Verstärker
Q1 Frontplatte
Q2 Grenzwert-Print  OGW / UGW
Q3 Analogspeicher & U/I-Wandler
Q4 10Hz 20Hz 50Hz 100Hz 200Hz 500Hz Tiefpass
Q5 7-Segment Anzeige 3 1/2-stellig
