siehe auch
http://sites.schaltungen.at/verkaufe/conrad/TCA965
Fensterdiskriminator UGW-IO-OGW
400_b_fritz-x_TCA965 Fensterdiskriminator - Beschreibung - Anwendungen +++ (1A)_1a.pdf
1 Stk. bei Conrad im Jahr 1998 DM 7,95

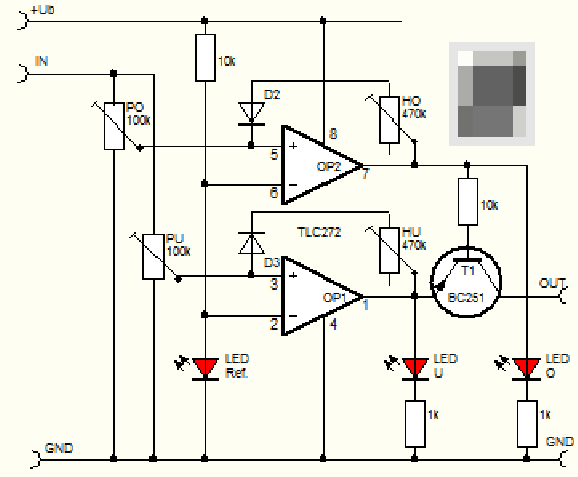

Fenster-Diskriminator / Fensterdiskriminator TCA965 Ersatzschaltung mit 2 OpAmps
Fensterdiskriminator / Schwellwertschalter / Zweipunktregler / Fensterkomparator
Grenzwertschalter / Spannungs-Grenzwertschalter TCA965
Schwellwertschalter TCA965Fensterdiskriminator mit SIEMENS TCA965 TCA965B im DIP14 Gehäuse bei http://www.segor.de für 5,40 EUR. in www.schaltungen.at Fensterdiskriminator TCA965 Ersatzschaltung mit 2 OpAmps Conrad Kfz-Bordspannungs-Überwachung Bausatz 12 V/DC
KFZ-Bordspannungsüberwachung Artikel-Nr.: 195308-62 Die Conrad-Schaltung hat eine "direkte" Einstellung des Spannungsfensters. http://www.conrad.at/ce/de/product/195308/Conrad-Kfz-Bordspannungs-Ueberwachung-Bausatz-12-VDC Fensterdiskriminator TCA965 Eine Zeitlang hieß es, der Siemens-Oldtimer TCA 965 würde nicht mehr hergestellt und Ersatz sei nicht geplant. Aber nach einem Hinweis fand er sich doch noch, und zwar bei Infineon. Offenbar produziert man ihn weiterhin (oder wieder). Da gibt es derzeit (Frühjahr 2004) sogar das Siemens-Datenblatt von einst. Inzwischen findet man das Datenblatt auch wieder auf anderen Webseiten. So ganz billig war dieser IC nie. Conrad z. Zt. 5,09 €, Reichelt 3,90 € Bei Conrad ist auch ein Bausatz erhältlich. KFZ-Bordspannungsüberwachung Artikel-Nr.: 195308-62 Ein Fensterdiskriminator vergleicht eine Eingangsspannung mit einem vorher selbst festzulegenden und exakt definierten Spannungsbereich ("Fenster"). Die vier digitalen Ausgänge des TCA 965 melden, ob die Spannung "darunter = UGW", "innerhalb = IO", "außerhalb = NIO" oder "darüber = OGW" liegt. Und man kann durch externe Brücken an Masse noch zwei weitere Definitionen festlegen, so daß nur je 3 der 4 Ausgänge geschaltet werden. Siehe Schaltpläne. Das Fenster, oder genauer: die obere und untere Spannungsgrenze des festzulegenden Bereiches, kann auf zweierlei Weise bestimmt werden: "direkt" oder "indirekt". Die externe Beschaltung ist unterschiedlich, darum zwei Schaltpläne. Die Conrad-Schaltung hat eine "direkte" Einstellung des Spannungsfensters. Bei dem Bausatz erfährt man nichts über die zweite "indirekte" Möglichkeit der Einstellung. Überhaupt ist diese Möglichkeit weniger bekannt, wie auch der TCA 965 nicht häufig in Bastelschaltungen zu finden ist. (vielleicht auch, weil er nie ein richtig billiger Massen-IC war) Die "indirekte" Einstellung mag für den Laien ein klein wenig schwieriger zu durchschauen sein, aber das ist nur der erste Eindruck. Das Prinzip ist ebenso einfach, nur anders. Im alten Siemens-Datenblatt ist beides aufgeführt. Beide Schaltungen haben die gleiche Funktion: Es wird ein Spannungsbereich (Fenster) eingestellt. Die Schaltung stellt fest, ob der Input innerhalb oder außerhalb des Fensters liegt. Der Unterschied für den Anwender liegt nur im Einstellen: 1) Für die "direkte Einstellung": "Direkte Einstellung" heißt: Oberer und unterer Spannungswert muß je an pin-6 und pin-7 gemessen, bzw. mit den Trimmer P1, P2 eingestellt werden. Ausgang A = unterhalb Fenster Ausgang B = oberhalb Fenster Ausgang C = innerhalb Fenster Ausgang D = außerhalb Fenster 2) Etwas anders für die "indirekte Einstellung": "Indirekte Einstellung" heißt dagegen: Es wird eine "Zentralspannung" = Mittelwert der Fensterspannung an pin-8 und die "halbe Fensterbreite" in Volt an Pin9 eingestellt. Ausgang A = oberhalb Fenster Ausgang B = unterhalb Fenster Ausgang C = innerhalb Fenster Ausgang D = außerhalb Fenster Die digitalen open collector (O,C.) Ausgänge schalten nach Minus und verkraften jeder 50 mA, damit lassen sich die üblichen Relais direkt schalten. Freilaufdiode nicht vergessen ! ! !

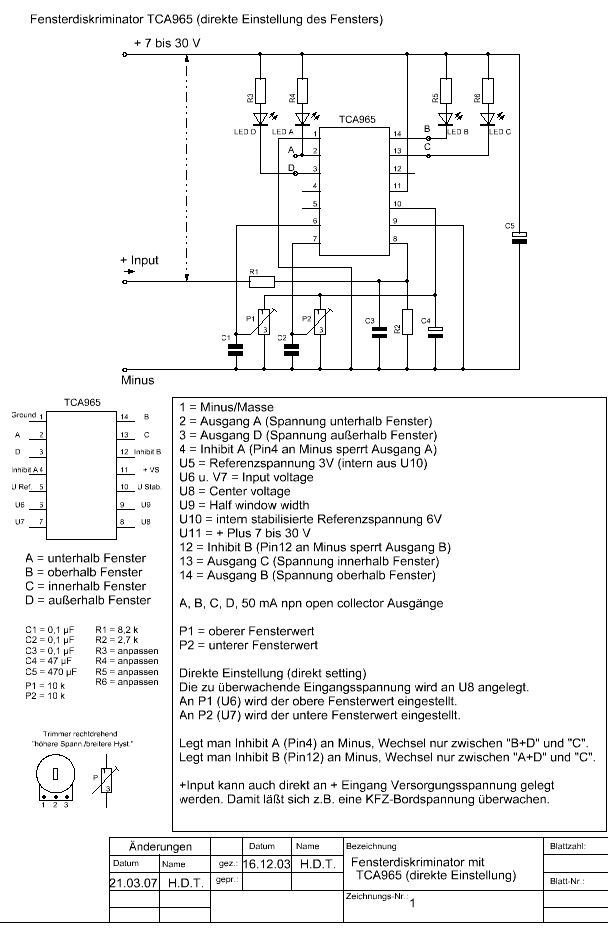

1) "direkte"Einstellung
Bei der direkten Bestimmung des Fensters liegt die Eingangsspannung über Spannungsteiler R1/R2 an Pin8 des TCA965. Die obere Grenzspannung wird an Pin6 gemessen (gegen Minus) und mit P1 eingestellt. Die untere Grenzspannung wird an Pin7 gemessen und mit Trimmer P2 eingestellt. Soll eine Betriebsspannung überwacht werden, ist der +Input an +Versorgungsspannung zu legen. z.B. für KFZ-Bordspannungsüberwachung. Das geht mit dieser Schaltung sehr gut.

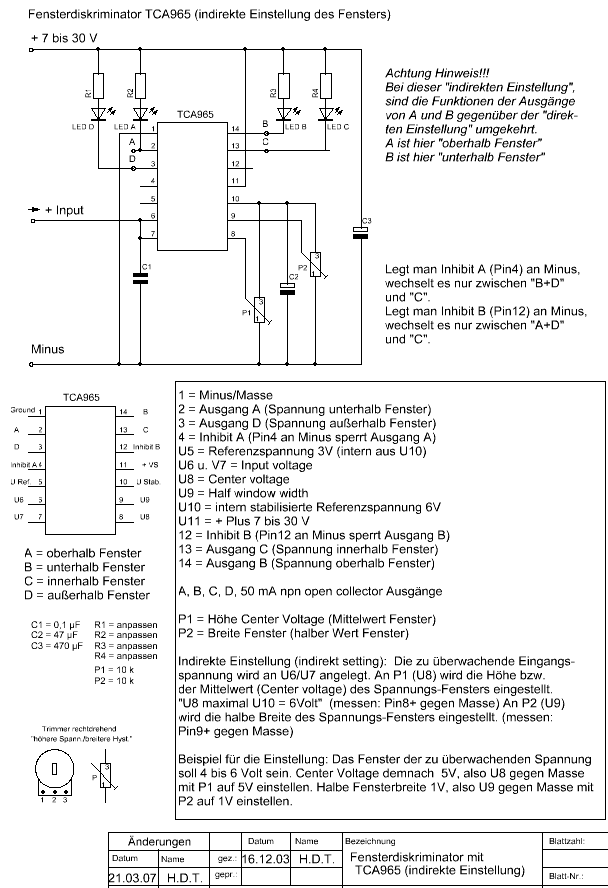

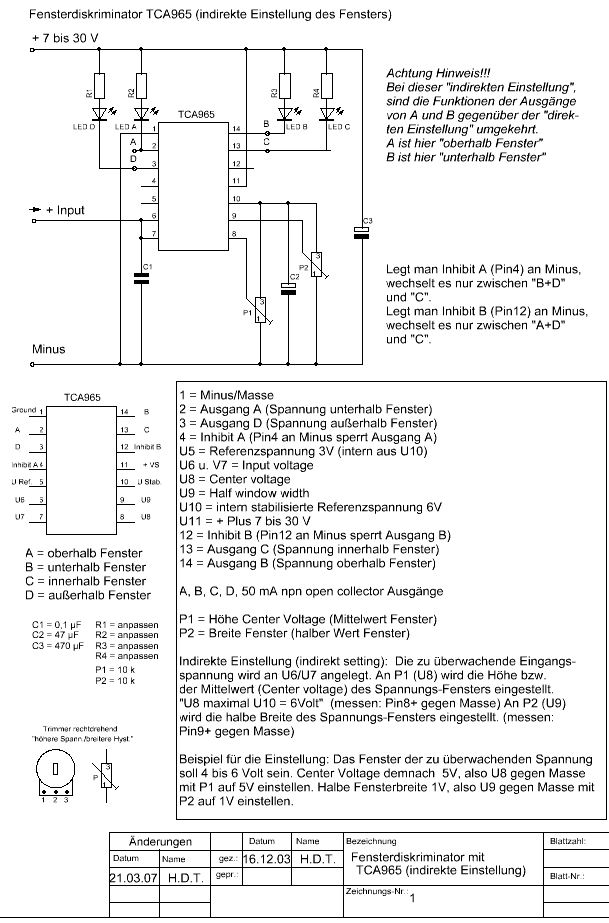

2) "indirekte"Einstellung diese Möglichkeit weniger bekannt
Das zweite Verfahren wird als "indirekte Einstellung" bezeichnet. Das Fenster wird definiert durch eine "Zentralspannung" (= Mittelwert der Fensterhöhe) und eine weitere Spannung, die "der halben Fensterbreite" entspricht. Ein Beispiel: Ist die Zentralspannung 10 Volt und die halbe Fensterbreite 2 Volt, so ist das Fenster auf den Bereich 10 minus 2 V bis 10 plus 2 V = 8 bis 12 V definiert. Hierbei liegt die Eingangsspannung sowohl an Pin6 und Pin7 (Brücke). Die Zentralspannung (Center Voltage) wird an Pin8 gemessen (gegen Minus) und mit Trimmer P1 eingestellt. Die Spannung "Half Windows Width" entsprechend an Pin9 und Trimmer P2.. Zu beachten ist, daß hier die Ausgänge A und B anders belegt sind.
Quelle:
http://www.atx-netzteil.de/fensterdiskriminator_tca965.html

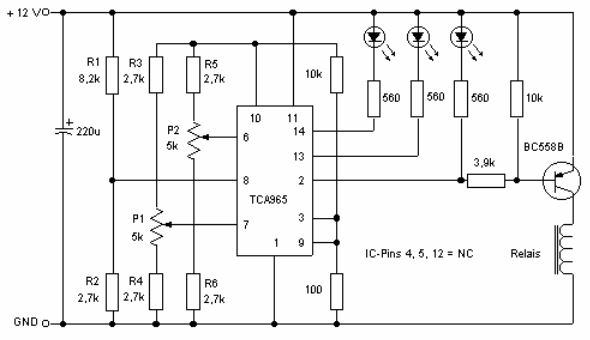

Fensterdiskriminator TCA 965 (Siemens), vielfach einsetzbar zur Spannungsüberwachung
Allgemeine Funktionsbeschreibung. Das IC vergleicht die auf den Eingang Pin 8 gegebene, zu überwachende Spannung mit zwei an den Pins 6 und 7 angelegten Vergleichsspannungen (Schwellenwerten), wobei die an Pin 6 gelegte Spannung (oberer Schwellenwert) größer sein muß als die an Pin 7 gelegte Spannung (unterer Schwellenwert). Überschreitet die zu überwachende Spannung am Eingang Pin 8 den an Pin 6 vorgegebenen oberen Schwellenwert, so schaltet Ausgang Pin 14 nach GND und die zugehörige LED leuchtet auf. Unterschreitet die Spannung an Pin 8 den unteren Schwellenwert an Pin 7, so schaltet Ausgang 2 nach GND. Liegt die Spannung an Pin 8 zwischen den beiden an den Pins 6 und 7 vorgegebenen Schwellwerten (d.h. innerhalb des zwischen den Pins 6 und 7 liegenden Spannungs-"Fensters"), so schaltet Ausgang 13 nach GND. Erläuterungen zum vorstehend gezeigten Schaltbeispiel. An der vorstehend gezeigten Schaltung, die zur Überwachung der Bordspannung (+ 12 Volt) eines PKWs gedacht ist, sei die Funktionsweise des ICs nochmals näher erläutert. Die zu überwachende Spannung, die hier gleichzeitig auch als Betriebsspannung der Schaltung dient, wird mit dem Spannungsteiler R1, R2 auf ca. 3 V heruntergeteilt und auf den Eingang Pin 8 gelegt. Pin 10 liefert eine interne, feste Referenzspannung von 6 V (plus/minus 0,5 V), die über den Spannungsteiler R3, P1, R4 an Pin 7 und über den Spannungsteiler R5, P2, R6 an Pin 6 gelegt wird. Bei Mittenstellung von P1 und P2 liegen so an den Pins 6 und 7 ebenfalls ca. 3 V. Die Einstellung erfolgt nun so: Der Schleifer von Trimmer P1 wird zunächst deutlich nach unten (in Richtung auf R4), der Schleifer von Trimmer P2 deutlich nach oben (in Richtung auf R5) gedreht. Anstelle der PKW-Bordspannung wird eine variable Spannungsquelle (Labornetzgerät) verwendet und auf 12 V eingestellt. Es sollte nun Ausgang Pin 13 durchgeschaltet sein, also die mittlere LED leuchten. Nun wird die Spannung des Labornetzgerätes auf den als zulässig angenommenen unteren Wert (z.B. 10 V) gesenkt und dann P1 soweit hochgedreht (Schleifer in Richtung R3), bis Ausgang Pin 2 durchschaltet, also die rechte LED aufleuchtet und die mittlere LED erlischt. Nun wird die Spannung des Labornetzgerätes auf den oberen Grenzwert (z.B. 14 V) eingestellt, dabei sollte zunächst Ausgang Pin 13 wieder durchschalten, also die mittlere LED aufleuchten. P2 wird jetzt soweit heruntergedreht (Schleifer in Richtung R6), bis Ausgang Pin 14 durchschaltet, also die linke LED aufleuchtet (und die mittlere LED erlischt). Damit ist die Einstellung durchgeführt. Im gezeigten Schaltbeispiel ist zusätzlich an Ausgang Pin 2 ein Schalttransistor mit einem Relais angeschlossen, mit dem irgendeine Funktion bei Eintreten des unteren Schwellenwertes ausgelöst werden kann. Hierfür können natürlich ebenso auch die Ausgänge 13 und/oder 14 verwendet werden. http://www.ferromel.de/tronic_29.htm
Die Spannung, die von Pin4 des ACC2-Anschluss kommt wird vom TCA 965 ausgewertet. Liegt die Spannung z.B. über 9 Volt, leuchtet die LED "out" und das Relais Re1 zieht an. So kann dieser Schaltvorgang dazu benutzt werden generell zwischen Drahtantenne und Yagi zu unterscheiden. Mit etwas Glück und Geduld finden Sie für Ihre Antennenkonfiguration die persönlich beste Einstellung. Sie können bis zu 4 Antennen damit schalten, wobei Sie natürlich von 17-10m eine manuelle Umschaltung benötigen. Ich habe darauf verzichtet, da meine Jaybeam-Antenne mit den Bändern noch gut zurechtkommt... Mit den Spindeltrimmern P1 und P2 stellen Sie die Spannungen ein: P1 = obere Grenzspannung, P2 = untere Grenzspannung.
Quelle: http://www.qsl.net/dl5dsh/d7.htm
Suchergebnis in www.schaltungen.at
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dateityp | Bezeichnung | Schwierigkeit | Größe | Bauteile | Volt | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
030090-11 TCA965 Fensterdiskriminator mit LDR-Fotowiederstände |
|
3 | 80 KB | 2LDR-1T-1IC | 15.0 | ||||
|
05.87.02-en TCA965 einfache Temperaturanzeige, UGW IO OGW |
|
3 | 32 KB | 1NTC-2Pot-3Led-1IC | 9.0 | ||||
|
|
192082-62 Temperatur-Schalter HB358 +++ § TCA965 |
|
2 | 3 MB | 1NTC-5D-1Pot-4Led-1T-1Rel-1IC-1Tr | 230.0 | ||||
|
|
195308-62 199630-62 TCA965 Kfz-Bordspannungs-Überwachung UGW-IO-OGW |
|
2 | 25 KB | fritz-a |
|
||||
|
|
195308-62 Kfz-Bordspannungs-Überwach. UGW-IO-OGW HB009 +++ § TCA965 |
|
2 | 368 KB | 2Pot-1D-3Led-1IC | 12.0 | ||||
|
|
195308-62 TCA965 Kfz-Bordspannungs-Überwachung UGW-IO-OGW |
|
2 | 24 KB | fritz-a |
|
||||
|
|
197912-62 Ladeautomatik, Pb-Ladegerät § TCA965 CD4011 |
|
2 | 176 KB | 2Pot-1D-2Led-2T-1IC-1U-1Rel | 12.0 | ||||
|
|
1986-3-45 TCA965 Batterie-Überwachung mit Fensterdidkriminator |
|
2 | 229 KB | 3D-3Led-2Pot-1IC | 12.0 | ||||
|
|
1987-3-39 TCA965A CD4011 autom. Ladegerät Erhaltungsladung |
|
2 | 421 KB | 2Pot-1D-2Led-2T-1IC-1U | 12.0 | ||||
|
|
199460-62 Batterieüberwachung mit TCA965 (Kfz-Akku 11,5..14,5V) |
|
3 | 301 KB | CONRAD-x |
|
||||
|
|
199630-62 Grenzwertschalter Fensterdiskr. HB186 +++ § TCA965 |
|
2 | 190 KB | 2Pot-4D-4Led-4T-4Rel | 12.0 | ||||
|
|
4.09. TCA965 BRY56 BP104 Lichtschranke Anzeige Durchgangsrichtung |
|
2 | 64 KB | 1D-1PD-1Thy-2IC | 12.0 | ||||
|
|
4.09. TCA965 TCA971 Lichtschranke deren Durchgangsrichtung angezeigt wird |
|
2 | 92 KB | text-x |
|
||||
|
|
5.01. TCA965 BC307A Zeitgeber 0..18s mit 10s Vorlaufzeit |
|
2 | 34 KB | 1Pot-5D-1Led-1T-1Rel-1IC | 24.0 | ||||
|
|
5.02. TCA965 Serienschaltung, OGW,Fenster 1,2,3,UGW, Fensterdiskriminator |
|
2 | 42 KB | 5Led-3IC | 12.0 | ||||
|
|
5.03. Frequenzvariabler Multivibrator, TCA965, (91Hz..1kHz) |
|
2 | 32 KB | text-x |
|
||||
|
|
5.03. TCA965 Frequenzvariabler Multivibrator, AMV, 91Hz .. 1kHz |
|
2 | 44 KB | 1IC | 10.0 | ||||
|
|
5.04. TCA965 Fensterdiskriminator mit RS-Speicherfunktion |
|
2 | 37 KB | 2D-1IC | 9.0 | ||||
|
|
5.05. TCA965 AA118 Zufallsgenerator, AMV und RS-FlipFlop |
|
2 | 34 KB | 4Led-2D-1IC | 9.0 | ||||
|
|
5.06 TCA965 BD433 Drehzahlregler für Gleichstrommotoren |
|
2 | 16 KB | text-x |
|
||||
|
||||||||||
|
|
5.06. TCA965 RS-FlipFlop mit Einstellbarer Set-Triggerschwelle |
|
2 | 51 KB | 1D-1Pot-1IC | 9.0 | ||||
|
|
5.07. TCA965 Schmitt-Trigger für invertierenden oder nichtinv. Betrieb |
|
2 | 41 KB | 4R-2Pot-1IC | 12.0 | ||||
|
|
5.08. TCA965 Monostabile Kippstufe, MMV |
|
2 | 39 KB | 3D-1IC | 9.0 | ||||
|
|
5.09. TCA965 Spannungsüberwachung 12V Kfz-Batterie, 11,5V .. 14,5V |
|
2 | 29 KB | 2Pot-3Led-1IC | 12.0 | ||||
|
|
5.09. TCA965 TCA335A BCY78 Temperatur Überwachung Fensterdisk. |
|
2 | 71 KB | 1NTC-6D-3Led-3T-2IC | 12.0 | ||||
|
|
5.10. TCA965 Hystereseverkleinerung beim Fensterdiskriminator |
|
2 | 34 KB | 1Pot-1IC | 9.0 | ||||
|
|
5.10. TCA965 K11 20k Temperaturschutzschaltung Eigensicherun |
|
2 | 31 KB | 1NTC-1Pot-1D-1Rel-1IC | 24.0 | ||||
|
|
5.11. TCA965 BD646 Flüssigkeitsniveauerfassung mit Kaltl. |
|
2 | 64 KB | 1PTC-1D-3Led-1T-1Rel-1IC | 24.0 | ||||
|
|
5.11. TCA965 Motor-Temperaturanzeige, OGW, IO, UGW, 34 .. 98 °C |
|
2 | 76 KB | 1NTC-1D-3Led-1IC | 9.0 | ||||
|
|
5.12. TCA965 Dreipunkt-Temperaturregler, 40 °C + - 20 °C, Heizung |
|
2 | 42 KB | 1NTC-3Pot-2D-2Rel | 24.0 | ||||
|
|
5.13. TCA965 BD644 BD645 Nachlaufregelung mit DC-Motor als Stellglied |
|
2 | 118 KB | 3Pot-2D-4T-1IC | 24.0 | ||||
|
|
5.14. TCA965 Nachlaufregelung mit Magnetventilen Hydraulikzylin. |
|
2 | 39 KB | 3Pot-2D-2T-2Rel-1IC | 12.0 | ||||
|
|
5.15. TCA965 WiderstandsToleranzMessung 3..30kOhm |
|
2 | 38 KB | 1Pot-1D-1Led-1Rel-1IC | 12.0 | ||||
|
|
5.16. TCA965, K274 TemperaturRegler +20 °C, UGW OGW |
|
2 | 38 KB | 1NTC-1Pot-3Led-4D-1T-1Rel-1Tr | 230.0 | ||||
|
|
5.16. Temperaturregler mit TCA965 (-10 ..+20 °C) |
|
2 | 28 KB | text-x |
|
||||
|
|
6.09. TCA965 BC338 Drehzahlregelung mit Tachogenerator |
|
2 | 57 KB | 1Pot-1Led-2D-1T-1Mot-1IC | 5.0 | ||||
|
|
6.10. TCA965 BD645 BD644 Nachlaufregelung mit DC-Motoren |
|
2 | 59 KB | 3Pot-2Sch-2D-4T-1IC | 24.0 | ||||
|
|
78001-11 TCA965 Bordspannungswächter mit Fensterdiskriminator 11,5V -14,5V |
|
3 | 40 KB | 3Led-1IC | 12.0 | ||||
|
|
78035-11 TCA965 Differenztemperaturschalter mit NTC ( kalten Duschen) |
|
3 | 59 KB | 2NTC-3Led-1IC | 12.0 | ||||
|
|
78xxx-11 Applikator (Schliesswinkelmesser mit Fensterdiskriminator TCA965) |
|
4 | 594 KB | #78-11s65-x |
|
||||
|
|
||||||||||
|
|
79004-11 Drehzahl- und Schließwinkelmesser, Fensterdiskriminator TCA965 |
|
3 | 89 KB | 8D-1IC-1Ins | 12.0 | ||||
|
|
82000X Bordspannungswächter mit TCA965 |
|
1 | 627 KB | 2Pot-1IC-3Led | 12.0 | ||||
|
|
82594-11 TCA965 Doppel Alarm, Alarmanlage mit geschlossener Schleife |
|
2 | 49 KB | 1D-1Rel-1T-1IC | 12.0 | ||||
|
|
83616X TCA965 Bordspannungswächter mit Fensterdiskriminator, UGW IO OGW |
|
1 | 328 KB | 3Led-1IC | 12.0 | ||||
|
|
86658X IC-Info-Ecke Fensterdiskriminator TCA965 |
|
1 | 1 MB | 2Pot-3Led-1IC | 12.0 | ||||
|
|
926066-11 NiCd-Akku-Entlader fü 1..6 Mignon-Zellen § BD239 TCA965 TLC271 |
|
4 | 2 MB | #94-09s60-x |
|
||||
|
|
936033-11 Luftdruckmesser - Barometer § HS20 CA3130 LM3914 TCA965 13LEDs |
|
4 | 1 MB | #93-10s22-x |
|
||||
|
|
954107-11 Paarungstester für Kondensatoren mit TCA965B und AMV |
|
2 | 86 KB | fritz-x |
|
||||
|
|
954107-11 TCA965B 4011 PaarungsTester für Kondensatoren |
|
3 | 88 KB | 3Led-1IC-1U | 9.0 | ||||
|
|
[Datenbl.] TCA965 Fensterdiskriminator |
|
4 | 733 KB | #94-11s39-x |
|
||||
|
|
Doppel-Alarm mit TCA965 (erkennt Leitungsunterbrechung und Überbrückung) |
|
4 | 95 KB | #82-7s76-x |
|
||||
|
|
ELO77-12-38 Kfz-Akku Spannungsüberwachung 11,5..14,5V +++ (57x45mm) § TCA965 3LEDs |
|
3 | 269 KB | ELO-x |
|
||||
|
|
ELO84-07s50 Bewesserungssteuerung mit Drucksensor § KPY12 uA741 TCA965 NE555 |
|
3 | 1 MB | ELO-x |
|
||||
|
|
Fensterdiskriminator - Fensterkomparator mit OpAmps (als Ersatz für TCA965) |
|
3 | 64 KB | fritz-x |
|
||||
|
|
Fensterdiskriminator TCA965 Ersatzschaltung mit 2 OpAmps |
|
2 | 100 KB | fritz-x |
|
||||
|
|
Fensterkomparator - Schmitt-Trigger Ersatz für Fensterdiskriminator TCA965 |
|
2 | 68 KB | fritz-x |
|
||||
|
|
Kfz-Borspannungsüberwachung mit TCA965, Akku-Zustandsanzeige |
|
2 | 131 KB | 3Led-1D-2T-1IC-2Pot | 12.0 | ||||
|
|
KPY12 KTY10D TCA965 BewesserungsSteuerung Drucksensor |
|
2 | 1 MB | 1DS-4D-1Led-1T-4IC-1Rel-1Ins | 12.0 | ||||
|
|
Lichtschranke mit Anzeige der Durchgangsrichtung TCA971 CQY77 TCA965 BP104 |
|
4 | 215 KB | ES-x |
|
||||
|
|
Paarungstester für Kondensatoren mit AMV und Fensterdiskriminator TCA965 |
|
2 | 86 KB | fritz-x |
|
||||
|
|
||||||||||
|
|
pr81-21-12 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL1 |
|
3 | 432 KB | 1T-1U-2U | 12.0 | ||||
|
|
pr81-21-15 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL2 |
|
3 | 16 KB | 1T-1U-2U | 12.0 | ||||
|
|
pr84-09-12 Automatik-NiCd-Lader (für NiCd-Akku) TCA965 BD138 |
|
3 | 337 KB | 1T-1IC-4Led | 12.0 | ||||
|
|
pr84-11-14 Automatik-NiCd-Lader (TCA965 Fensterdiskriminator) Nachtrag |
|
3 | 87 KB | 1T-1IC-4Led | 12.0 | ||||
|
|
Spannungsindikator (Ersatzschaltung für Fensterdiskriminator TCA965) 4TUN |
|
4 | 8 KB | ES-x |
|
||||
|
|
spe-6.101 FM-Stereotuner Teil-2 TCA965 |
|
2 | 308 KB | elrad-x |
|
||||
|
|
TCA965 2N2905 BC160 Ohmmeter Toleranzmesser OGW IO UGW 1mA Inst |
|
2 | 860 KB | 35D-Led-2T-5IC-1Ins | 36.0 | ||||
|
|
TCA965 3-fach Temperatur-Anzeige mit Duo-LED CQX95 (V518P) |
|
2 | 241 KB | 3Pot-1Led-2D-2T-1IC | 12.0 | ||||
|
|
TCA965 4047 Autobatterie-Trennschalter -automatik f. Camping |
|
2 | 1 MB | 2D-4Led-1T-1IC-2U-1Rel | 12.0 | ||||
|
|
TCA965 BC237 BC308 Kfz-Drehzahlmesser mit Würfelanzeige |
|
2 | 783 KB | 4D-7Led-3T-3IC | 9.0 | ||||
|
|
TCA965 BC337 Temperaturwächter fürs Aquarium UGW IO OGW |
|
2 | 599 KB | 6D-3Led-1T-1IC-1Rel | 9.0 | ||||
|
|
TCA965 BUZ15 Spannungswandler 12V auf 230V-300W 2 |
|
4 | 1 MB | 1Reed-1OC-1L-5Led-5D-5T-2IC-2Rel | 12.0 | ||||
|
|
TCA965 Datenblatt des Fensterdiskriminator 195308-62 199630-62 ELO1977-02s41 |
|
2 | 48 KB | SIEMENS-x |
|
||||
|
|
TCA965 Fensterdiskriminator - Beschreibung - Anwendungen +++ (1A) |
|
2 | 452 KB | fritz-x |
|
||||
|
|
TCA965 Fensterdiskriminator - Grundschaltungen - Blockschaltbild |
|
3 | 65 KB | Datenblatt-x |
|
||||
|
|
TCA965 Fensterdiskriminator-IC |
|
2 | 294 KB | Funkamateur-x |
|
||||
|
|
TCA965 Fensterdiskriminator UGW IO OGW Wasserstands-, Temperatur-Überwachung |
|
2 | 534 KB | 2IC-3T | 12.0 | ||||
|
|
TCA965 Fensterdiskriminator - verschiedene Schaltungen |
|
2 | 241 KB | fritz-x |
|
||||
|
|
TCA965 Spannungsüberwachung mit Fensterdiskriminator, UGW, IO, OGW |
|
2 | 550 KB | 3Led-2R-1IC | 12.0 | ||||
|
|
TCA965 TL494 Spannungswandler 12V auf 230V-300W 1 |
|
4 | 1 MB | 1Reed-1OC-1L-5Led-5D-5T-2IC-2Rel | 12.0 | ||||
|
|
||||||||||
|
|
Temperaturregler mit TCA965 (und Temp. Anzeige UGW IO OGW) |
|
2 | 88 KB | 3Led-1D-1T-1IC-1Rel | 12.0 | ||||
|
|
VHS3.4.31 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-1 |
|
2 | 206 KB | Text-x |
|
||||
|
|
VHS3.4.32 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-2 |
|
2 | 203 KB | Text-x |
|
||||
|
|
VHS3.4.33 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-3 |
|
2 | 227 KB | Text-x |
|
||||
|
|
VHS3.4.34 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-4 |
|
2 | 247 KB | Text-x |
|
||||
|
|
VHS3.4.35 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-5 |
|
2 | 248 KB | Text-x |
|
||||
|
|
VHS3.4.36 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-6 |
|
2 | 214 KB | Text-x |
|
||||
|
|
VHS3.4.37 TCA965 als Drehzahl- und Schließwinkelmesser |
|
2 | 75 KB | Text-x |
|
||||
|
|
VHS3.4.38 TCA965 Anschlußschema, Innenschaltung |
|
2 | 84 KB | Text-x |
|
||||
|
|
VHS3.4.39 TCA965 als Schwimmender Fensterkomparator |
|
2 | 40 KB | Text-x |
|
||||
|
|
VHS3.4.49 TCA965 Fensterdiskriminator, Pin-Belegung, Prinzipschaltbild |
|
2 | 81 KB | Manuskript-x |
|
||||
|
|
VHS3.4.50 TCA965 als Widerstandstoleranzmessung |
|
2 | 26 KB | Text-x |
|
||||
|
|
VHS3.4.51 TCA965 Fensterdiskriminator, Schaltungen |
|
2 | 87 KB | Manuskript-x |
|
||||
|
|
VHS3.4.52 TCA965 als 12V Akkuspannungswächter, OGW IO UGW |
|
2 | 190 KB | Text-x |
|
||||
|
|
VHS3.4.53 TCA965 als Doppel-Alarm für offene oder geschlossene Schleife |
|
2 | 27 KB | Text-x |
|
||||
|
|
VHS3.4.54 TCA965 als Modellbau-Akku Ladegerät 8 Zellen 1,2Ah |
|
2 | 39 KB | Text-x |
|
||||
|
|
VHS3.4.55 TCA965 Fensterdiskriminator Grundlagen inner- außer- ober- unterhalb |
|
2 | 65 KB | Text-x |
|
||||
|
|
VHS3.4.56 TCA965 als Zufallsgenerator, LED blinken zufällig |
|
2 | 31 KB | Text-x |
|
||||
|
|
Vom Fensterkomparator zum Präzisions-Schmitt-Trigger § Ersatz für TCA965 |
|
3 | 193 KB | Schaerer -x |
|
||||
|
|
Vom Fensterkomparator zum Präzisions-Schmitt-Trigger § Ersatz für TCA965 |
|
3 | 83 KB | Schaerer -x | |||||
********************************************************I*
Linear-Komparator
Fensterdiskriminator / Schwellwertschalter / Zweipunktregler / Fensterkomparator / Grenzwertschalter / Spannungs-Grenzwertschalter
2-fach Komparator / Tri-state Spannungsdetektor
Fensterdiskriminator TCA965 Ersatzschaltung mit LM324

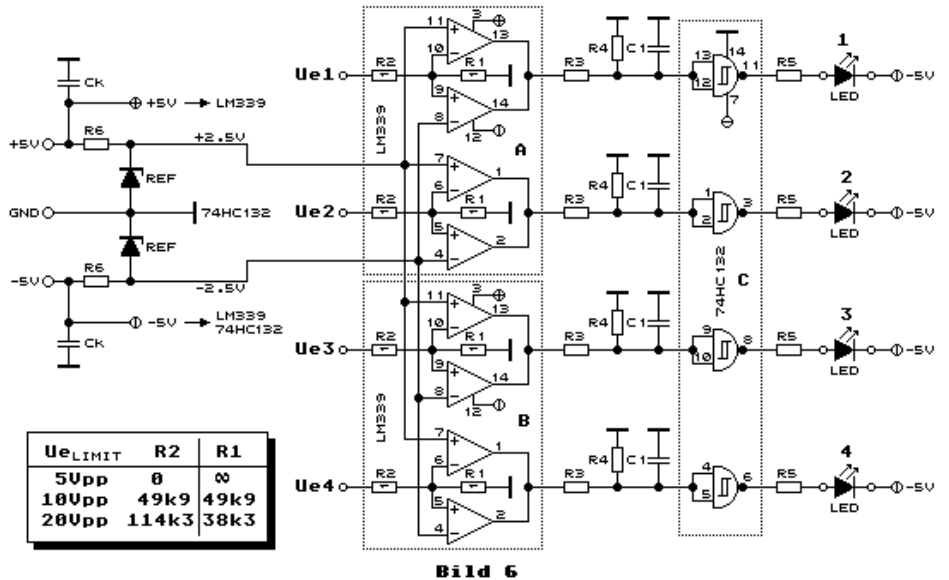

Vierkanal-Übersteuerungsanzeige mit LEDs
IC:A, IC:B LM339N
IC:C 74HC132
REF LM385-2.5
R1, R2 siehe Tabelle in Bild 6
R3 220R Ohm (und siehe Text zu Bild 4)
R4 1M Ohm (und siehe Text zu Bild 4)
R5 1.5k Ohm
R6 4.7k Ohm
C1 100nF (und siehe Text zu Bild 4)
Ck 100nF (Keramik, Vielschicht)
LED low-current-LED z.B. HLMP-K150 (FARNELL: 322-544)
Quelle:
https://www.elektronik-kompendium.de/public/schaerer/voltovl.htm

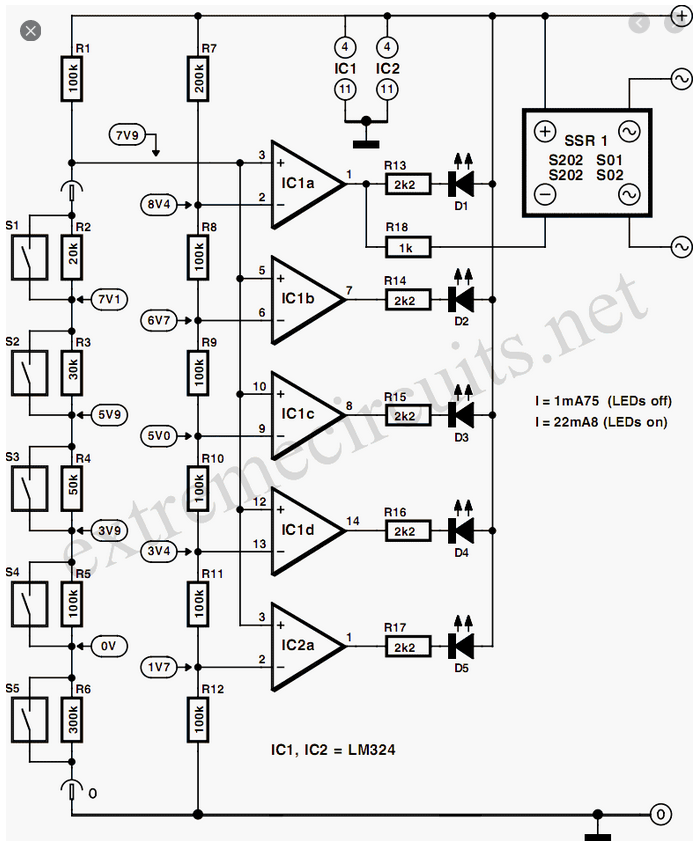

Fensterkomparator-Schaltung mit LM324

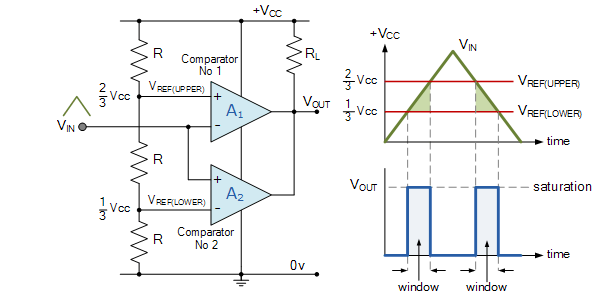

Fensterkomparator
Ein Fensterkomparator ist im Grunde genommen eine Kombination von invertierendem und nicht-invertierendem Komparator in einer einzigen Komparatorstufe.Der Fensterkomparator erkennt Eingangsspannungspegel, die sich innerhalb eines bestimmten Bandes oder Spannungsfensters befinden, anstatt anzuzeigen, ob eine Spannung größer oder kleiner als ein voreingestellter oder fester Spannungsbezugspunkt ist.
Diesmal hat der Fensterkomparator nicht nur einen Referenzspannungswert, sondern zwei Referenzspannungen, die durch ein Paar von Spannungskomparatoren realisiert werden.
Einer, der einen OpAmp-Komparator bei der Erkennung einer oberen Spannungsschwelle, VREF(UPPER), und einer, der einen OpAmp-Komparator bei der Erkennung einer unteren Spannungsschwelle, VREF(LOWER), auslöst.
Dann wird der Spannungspegel zwischen diesen beiden oberen und unteren Referenzspannungen als „Fenster“ bezeichnet, daher der Name.
Wenn wir nun drei Gleichwertwiderstände verwenden, so dass R1 = R2 = R3 = R3 = R, können wir eine sehr einfache Fensterkomparator-Schaltung erstellen, wie gezeigt.
Da die Widerstandswerte alle gleich sind, sind die Spannungsabfälle an jedem Widerstand auch bei einem Drittel der Versorgungsspannung, 1/3Vcc, gleich.
Dann können wir in diesem einfachen Beispiel die obere Referenzspannung auf 2/3Vcc und die untere Referenzspannung auf 1/3Vcc einstellen.
Betrachten Sie die untenstehende Fensterkomparator-Schaltung.

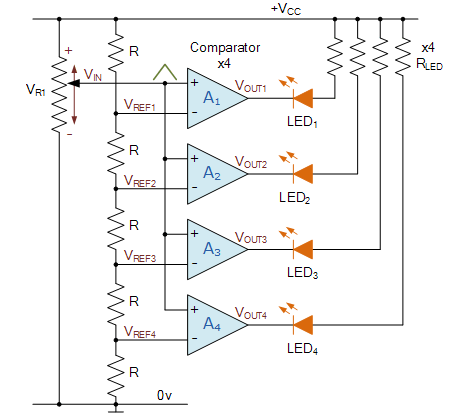

Komparator Spannungspegeldetektor
Es sind aber auch dedizierte Spannungskomparatoren (LM311, LM339) erhältlich, die wesentlich leistungsfähiger sind als herkömmliche Operationsverstärker
Komparatoren wie der Einzelkomparator LM311, der Quadkomparator LM339 oder der Dual-Differenzkomparator LM393 sind Spannungskomparatoren, die in einem Standard-IC-Gehäuse geliefert werden, das von einer Einzel- oder Doppelversorgung betrieben wird.
Diese dedizierten Spannungskomparatoren sind ausschließlich dazu bestimmt, den Ausgang sehr schnell von einem gesättigten Zustand in den anderen zu schalten, da die Transistoren, die für die Ausgangsstufe eines Spannungskomparators verwendet werden, in der Regel Schalttransistoren sind
Quelle:
https://www.electronics-tutorials.ws/de/operationsverstarker/opamp-komparator.html

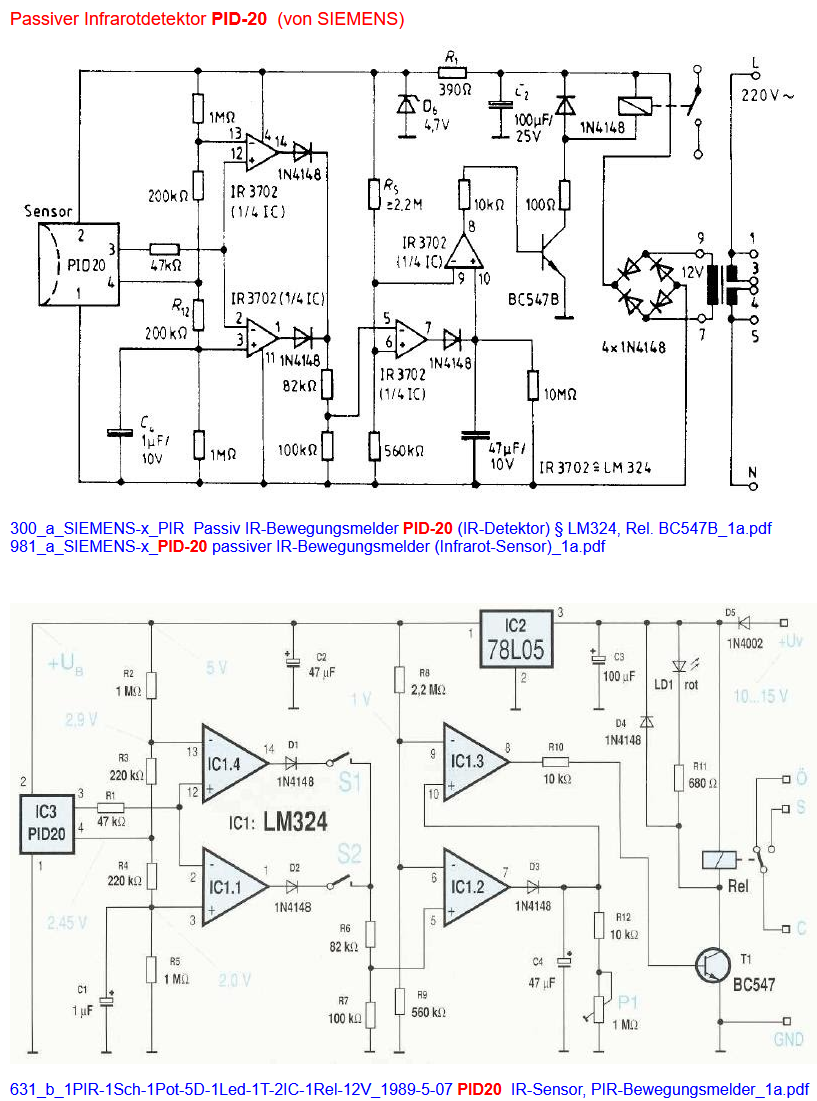

LM324

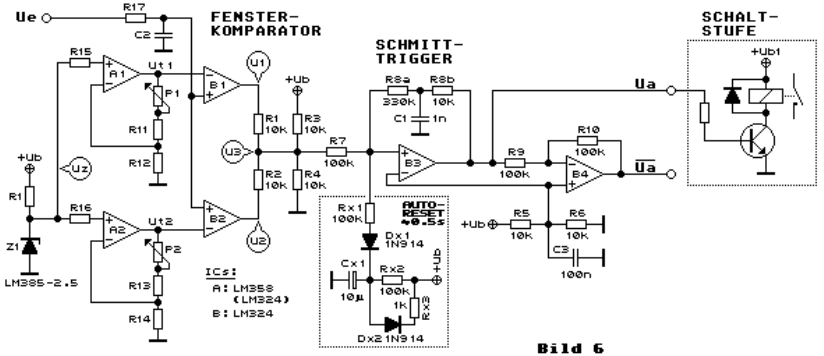

Vom Fensterkomparator zum Präzisions-Schmitt-Trigger
https://www.elektronik-kompendium.de/public/schaerer/wincst.htm

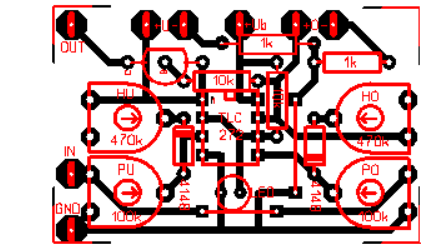

Die Schaltung ersetzt den schwer erhältlichen TCA965 und wurde mit dem 2fach OPV TLC272 und einem Transistor aufgebaut.
Schaltungsbeschreibung:
Die invertierenden Eingänge PIN 2 und 6 liegen an der Referenzspannung die mittels Widerstand und LED (rot bis blau) erzeugt wird.
Die beiden Einstellregler PU = Grenze Unterspannung und PO = Grenze Überspannung können von einer beliebigen Fremdspannung (IN), eventuell mit Vorwiderstand bei höheren Spannungen, gespeist werden aber mit gemeinsamen GND der Speisespannung Ub.
IN kann auch mit +Ub verbunden werden wenn die Speisespannung im Bereich von min. 6V bis max. 15V liegt.
Mit den Einstellreglern HU = Hysterese Unterspannung und HO = Hysterese Überspannung kann eine beliebige Schalt-Hysterese eingestellt werden.

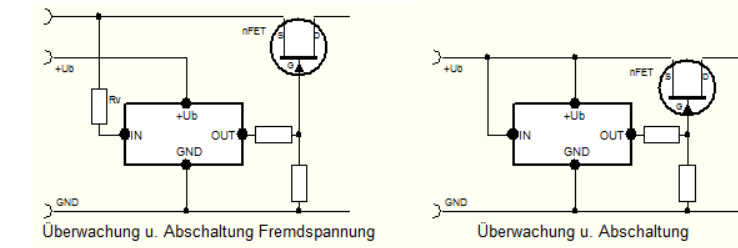

Dies ist wichtig wenn die Schaltung als Spannungsüberwachung mit Abschaltung verwendet wird.
Ohne ausreichende Hysterese kann die Schaltung „pumpen“, das heisst bei sinkender Speisespannung wird bei Unterspannung abgeschaltet.
Durch die fehlende Last steigt die Spannung wieder und es wird wieder eingeschaltet.
Dieses Spiel wiederholt sich laufend.
Dies kann durch eine entsprechende Hysterese verhindert werden.
Funktion:
Im Bereich der Speisespannung (über Unterspannungsgrenze und unter Überspannungsgrenze) ist der Ausgang OUT = H.
Bei Über- oder Unterschreitung dieser Schaltschwellen schaltet OUT auf L.
Diese Schaltpunkte werden mit den LEDs U für Unterspannung (leuchtet bei Unterspannung) und O für Überspannung (leuchtet bei Überspannung) angezeigt.
Beispiel:
Normale Speisespannung 9V, Grenze Überspannung 11V, Grenze Unterspannung 6V.
Zum Einstellen der Schaltpunkte ist eine regelbare Spannungsquelle erforderlich.Die Einstellregler PU und PO sind in die Mittelstellung zu bringen.
Die Einstellregler HU und HO auf Rechtsanschlag zu bringen (grösster Widerstand)
Die Schaltung wird mit 9V versorgt, LED U und O leuchten nicht.
Die Spannung wird auf 11V erhöht und mit PO geregelt bis LED O leuchtet.
Regler HO auf kleinsten Wert stellen, die Spannung auf
z.B. 10V stellen und HO langsam regeln bis LED O verlischt.
Die Spannung auf 6V stellen und mit PU regeln bis LED U leuchtet.
Regler HU auf kleinsten Wert stellen, die Spannung z.B. auf 7V stellen und HU langsam regeln bis LED U verlischt.
Quelle:
http://www.radio-ghe.com/neuetechnik/Fensterdiskriminator.pdf

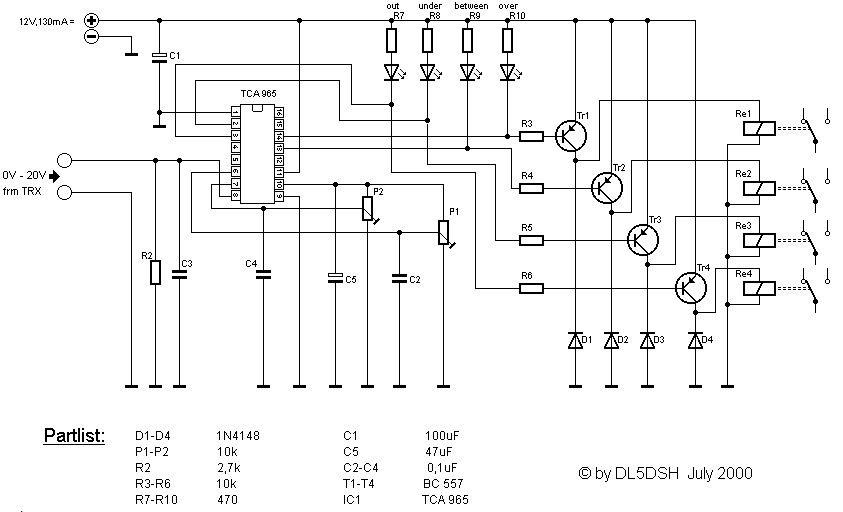

FensterdiskriminatorTCA 965
Eine Zeitlang hieß es, der Siemens-Oldtimer TCA 965 würde nicht mehr hergestellt und Ersatz sei nicht geplant.
Aber nach einem Hinweis fand er sich doch noch, und zwar bei Infineon.
Offenbar produziert man ihn weiterhin (oder wieder). Da gibt es derzeit (Frühjahr 2004) sogar das Siemens-Datenblatt von einst. Inzwischen findet man das Datenblatt auch wieder auf anderen Webseiten.
So ganz billig war dieser IC nie. (Conrad z. Zt. 5,09 €, Reichelt 3,90 €)

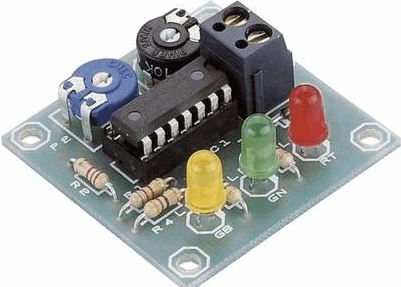

Bei Conrad ist auch ein Bausatz erhältlich. (KFZ-Bordspannungsüberwachung Artikel-Nr.: 195308-62)
Ein Fensterdiskriminator vergleicht eine Eingangsspannung mit einem vorher selbst festzulegenden und exakt definierten Spannungsbereich ("Fenster").
Die vier digitalen Ausgänge des TCA 965 melden, ob die Spannung "darunter", "innerhalb", "außerhalb" oder "darüber" liegt.
(Und man kann durch externe Brücken an Masse noch zwei weitere Definitionen festlegen, so daß nur je 3 der 4 Ausgänge geschaltet werden.
Siehe Schaltpläne.)
Das Fenster, oder genauer: die obere und untere Spannungsgrenze des festzulegenden Bereiches, kann auf zweierlei Weise bestimmt werden:
"direkt" oder "indirekt".
Die externe Beschaltung ist unterschiedlich, darum zwei Schaltpläne.
Die Conrad-Schaltung hat eine "direkte" Einstellung des Spannungsfensters.
Bei dem Bausatz erfährt man nichts über die zweite "indirekte" Möglichkeit der Einstellung.
Überhaupt ist diese Möglichkeit weniger bekannt, wie auch der TCA 965 nicht häufig in Bastelschaltungen zu finden ist.
(vielleicht auch, weil er nie ein richtig billiger Massen-IC war)
Die "indirekte" Einstellung mag für den Laien ein klein wenig schwieriger zu durchschauen sein, aber das ist nur der erste Eindruck.
Das Prinzip ist ebenso einfach, nur anders. (Im alten Siemens-Datenblatt ist beides aufgeführt.)
Beide Schaltungen haben die gleiche Funktion:
Es wird ein Spannungsbereich (Fenster) eingestellt. Die Schaltung stellt fest, ob der Input innerhalb oder außerhalb des Fensters liegt.
Der Unterschied für den Anwender liegt nur im Einstellen:
"Direkte Einstellung" heißt:
Oberer und unterer Spannungswert muß je an Pin6 und Pin7 gemessen, bzw. mit den Trimmer P1, P2 eingestellt werden.
"Indirekte Einstellung" heißt dagegen:
Es wird eine "Zentralspannung" = Mittelwert der Fensterspannung an Pin8 und die "halbe Fensterbreite" in Volt an Pin9 eingestellt.

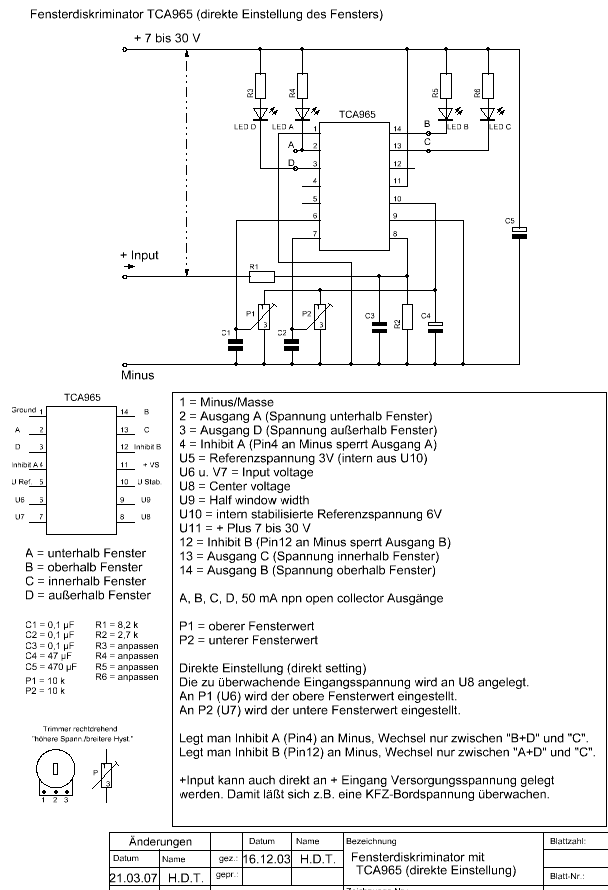

Für die "direkte Einstellung":
Ausgang A = unterhalb FensterAusgang B = oberhalb Fenster
Ausgang C = innerhalb Fenster
Ausgang D = außerhalb Fenster
Etwas anders für die "indirekte Einstellung":
Ausgang A = oberhalb Fenster
Ausgang B = unterhalb Fenster
Ausgang C = innerhalb Fenster
Ausgang D = außerhalb Fenster
Die digitalen open collector Ausgänge schalten nach Minus und verkraften jeder 50 mA, damit lassen sich die üblichen Relais direkt schalten.
(Freilaufdiode am Relais nicht vergessen)
Bei der direkten Bestimmung des Fensters liegt die Eingangsspannung über Spannungsteiler R1/R2 an Pin8 des TCA965.
Die obere Grenzspannung wird an Pin6 gemessen (gegen Minus) und mit P1 eingestellt.
Die untere Grenzspannung wird an Pin7 gemessen und mit Trimmer P2 eingestellt.
Soll eine Betriebsspannung überwacht werden, ist der +Input an +Versorgungsspannung zu legen.
z.B. für KFZ-Bordspannungsüberwachung.
Das geht mit dieser Schaltung sehr gut.
Das zweite Verfahren wird als "indirekte Einstellung" bezeichnet.
Das Fenster wird definiert durch eine "Zentralspannung" (= Mittelwert der Fensterhöhe) und eine weitere Spannung, die "der halben Fensterbreite" entspricht.
Ein Beispiel:
Ist die Zentralspannung 10 Volt und die halbe Fensterbreite 2 Volt, so ist das Fenster auf den Bereich 10 minus 2 V bis 10 plus 2 V = 8 bis 12 V definiert.
Hierbei liegt die Eingangsspannung sowohl an Pin6 und Pin7 (Brücke).
Die Zentralspannung (Center Voltage) wird an Pin8 gemessen (gegen Minus) und mit Trimmer P1 eingestellt.
Die Spannung "Half Windows Width" entsprechend an Pin9 und Trimmer P2..
Zu beachten ist, daß hier die Ausgänge A und B anders belegt sind.
Quelle:
http://www.atx-netzteil.de/fensterdiskriminator_tca965.html

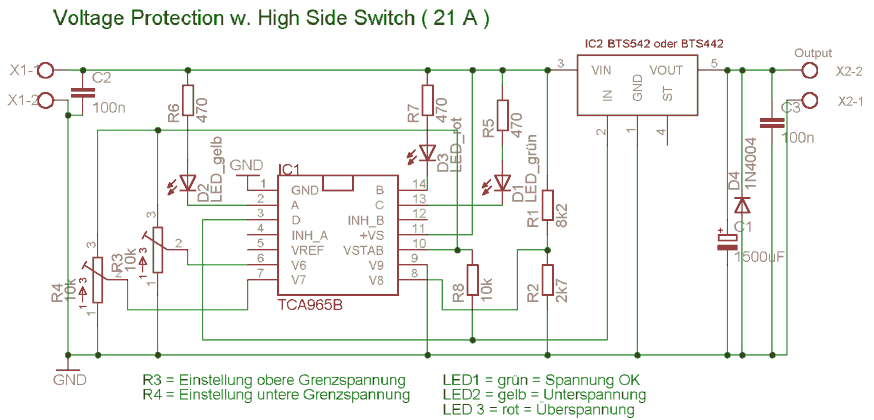

Über- und Unterspannungsschutz für Funkgeräte
und andere teure 12-Volt-Geräte
Quelle.
http://www.amateurfunkbasteln.de/vschutz2/vschutz2.html
********************************************************I*
Alle meine 150 Fensterdiskriminator Schaltungen
in meinem Archiv
Fensterdiskriminator IC SIEMENS TCA 965 B AUSTRIA
~000_b_text-x_5.06 TCA965 BD433 Drehzahlregler für Gleichstrommotoren_1a.pdf
~300_c_fritz-x_Fensterdiskriminator - Fensterkomparator mit OpAmps (als Ersatz für TCA965)_1a.pdf
~400_d_ES-x_Lichtschranke mit Anzeige der Durchgangsrichtung TCA971 CQY77 TCA965 BP104_1a.pdf
~400_d_ES-x_Spannungsindikator (Ersatzschaltung für Fensterdiskriminator TCA965) 4TUN_1a.pdf
~917_d_#94-11s39-x_[Datenbl.] TCA965 Fensterdiskriminator_1a.pdf
~229_a_2Pot-1IC-3Led-12V_82000X Bordspannungswächter mit TCA965_1a.pdf
~955_b_elrad-x_spe-6.101 FM-Stereotuner Teil-2 TCA965 _1a.pdf
~518_c_1NTC-2Pot-3Led-1IC-9V_05.87.02-en einfache Temperaturanzeige (UGW-IO-OGW) § TCA965_1a.doc
~493_b_Manuskript-x_VHS3.4.49 TCA965 Fensterdiskriminator, Pin-Belegung, Prinzipschaltbild_1a.pdf
~493_b_Manuskript-x_VHS3.4.51 TCA965 Fensterdiskriminator, Schaltungen_1a.pdf
184_b_Conrad-x_199630-62 Fensterdiskriminator-Schaltung 12V (UGW-IO-OGW-NIO) § TCA965 BC557B 4xRel._1a.pdf
288_b_Conrad-x_197912-62 Ladeautomatik, Pb-Ladegerät § TCA965 CD4011_1a.pdf
793_c_SIEMENS-x_Ausgabe 1977-78 - Schaltbeispiele § TDA1037 TCA440 TCA965 UAA180 K225 S190 (196 Seiten)_1a.pdf
300_c_modell-x_1986-01-41 Autom. Intervall-Ladegerät für NiCd-Akkus +++print § TCA965 CD4011 BD135_1a.pdf
513_b_fritz-a_195308-62 199630-62 TCA965 Kfz-Bordspannungs-Überwachung (UGW-IO-OGW)_1a.doc
513_b_fritz-a_195308-62 TCA965 Kfz-Bordspannungs-Überwachung (UGW-IO-OGW)_1a.pdf
513_b_SIEMENS-x_TCA965 Datenblatt des Fensterdiskriminator 195308-62 199630-62 ELO1977-02s41_1a.pdf
400_b_fritz-x_954107-11 Paarungstester für Kondensatoren mit TCA965B und AMV_1a.pdf
400_b_fritz-x_Fensterdiskriminator TCA965 Ersatzschaltung mit 2 OpAmps_1a.pdf
400_b_fritz-x_Fensterkomparator - Schmitt-Trigger Ersatz für Fensterdiskriminator TCA965_1a.pdf
400_b_fritz-x_Paarungstester für Kondensatoren mit AMV und Fensterdiskriminator TCA965_1a.pdf
400_b_fritz-x_TCA965 Fensterdiskriminator - Beschreibung - Anwendungen +++ (1A)_1a.pdf
400_b_fritz-x_TCA965 Fensterdiskriminator - verschiedene Schaltungen_1a.pdf
400_c_CONRAD-x_199460-62 Batterieüberwachung mit TCA965 (Kfz-Akku 11,5..14,5V)_1a.pdf
400_c_Datenblatt-x_TCA965 Fensterdiskriminator - Grundschaltungen - Blockschaltbild_1a.pdf
667_c_ELO-x_ELO84-07s50 Bewesserungssteuerung mit Drucksensor § KPY12 uA741 TCA965 NE555_1a.pdf
796_b_Funkamateur-x_TCA965 Fensterdiskriminator-IC_1a.pdf
300_c_Schaerer -x_Vom Fensterkomparator zum Präzisions-Schmitt-Trigger § Ersatz für TCA965_2a.doc
300_c_Schaerer -x_Vom Fensterkomparator zum Präzisions-Schmitt-Trigger § Ersatz für TCA965_2a.pdf
300_b_CONRAD-x_195308-62 Kfz-Bordspannungs-Überwachung § TCA965 3LEDs_1a.pdf
184_b_Conrad-x_199630-62 Fensterdiskriminator-Schaltung (UGW-IO-OGW) +++ Print HB186 § TCA965 BC557B Rel._1a.pdf
513_b_2Pot-1D-3Led-1IC-12V_195308-62 Kfz-Bordspannungs-Überwachung (BS) (UGW-IO-OGW) HB009.2 +++ § TCA965_1a.pdf
081_c_ELO-x_ELO77-12-38 Kfz-Akku Spannungsüberwachung 11,5..14,5V +++ (59x45mm) § TCA965 3LEDs_2a.pdf
400_c_CONRAD-x_199460-62 Batterieüberwachung (Kfz-Akku 11,5..14,5V) § TCA965 3LEDs_1a.pdf
513_b_CONRAD-x_195308-62 KFZ-Bordspannungs-Überwachung (UGW-IO-OGW) HB009.2 § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0034 Frequenzvariabler Multivibrator § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0036 Zufallsgenerator § AA118 BAY61 TCA965 LEDrt LEDgn_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0058 Monostabile Kippstufe mit TCA965 § BAY61 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0060 RS-Flipflop mit einstellbarer S-Triggerschwelle § BAY61 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0061 Serienschaltung von mehreren TCA965 § 3xTCA965 5LEDs_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0063 Fensterdiskriminator TCA965 mit RS Speicherfunktion § BAY61 7400_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0064 HystereseVerkleinerung beim Fensterdiskriminator TCA965 § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0065 FrequenzTeiler mit monostabilen Kippschaltungen 10kHz § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0079 Schmitt-Trigger für inv. oder nichtinvertierenden Betrieb § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0097 Zeitgeber 0..18s mit 10s Vorlaufzeit § BAY45 LD57 BZX83C12 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0655 Codierschaltung mit Fensterdiskriminator § 5Ta TCA965 BC160-6 Rel.12V_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0667 Lichtschranke – Durchgangsrichtung § BRY56 CQY77 BP104 TCA971 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0760 Dreipunkt-Temperaturregler § TCA965 2xRel.24V_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0761 Temperaturregler mit K274 für -10..+20°C § NTC10k TCA965 BC327 Rel._1a.gif
691_c_Appl.-z_Bd01-Tl3-$0799 Flüssigkeitsniveauerfassung mit Kaltleiter § P430E11 TCA965 BD646_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1017 Widerstandstoleranzmessung – Brückenschaltung § TCA965 Rel.400R LED_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1045 Nachlaufregelung mit Gleichstrommotor als Stellglied § TCA965 BD645_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1076 Kfz-Motor Temperaturanzeige mit LED § NTC TCA965 3LEDs_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1083 Spannungsüberwachung 12V Kfz-Batterie +++ (UGW-IO-OGW) § TCA965 3LEDs_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0034 Frequenzvariabler Multivibrator 90Hz..1kHz § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0035 Zufallsgenerator § BAY61 AA118 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0058 Monostabile Kippstufe, MMV § BAY61 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0060 RS-Flipflop mit einstellbarer S-Triggerschwelle § BAY61 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0078 Schmitt-Trigger für inv. oder nichtinvert. Betrieb § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0097 Zeitgeber 0..18s mit konstanter Vorlaufzeit von 10s § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0655 5-Schalter Codierschaltung § TCA965 BC160_1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0667 Lichtschranke mit Durchgangsrichtung § BP104 TCA971 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0760 Dreipunkt-Temperaturregler § PTC TCA965 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0761 Temperaturregler für -10°C .. +20°C § NTC TCA965 BC327 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0782 Temperaturschutzschaltung mit Eigensicherung § PTC TCA965 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0799 Eigensichere Flüssigkeitsniveauerfassung § PTC TCA965 2LEDs Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1017 Widerstandstoleranzmessung im Vollbrückensch. § TCA965 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1045 Nachlaufregelung mit Gleichstrommotor als Stellglied § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1076 Kfz-Temperaturanzeige mit Fensterdiskriminator § NTC TCA965 2LEDs_1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1083 Spannungsüberwachung, 12V Kfz-Batterie (UGW-IO-OGW) § TCA965 3LED_1a.pdf
692_c_Appl.-z_Bd02-Tl3-$0835 3-fach Anzeige des Ladezustands (UGW-IO-OGW) +++ § TCA965 3xLED_1a.gif
695_c_Appl.-z_Bd05-Tl0-$0655 Einfache TemperaturAnzeige 9V § NTC TCA965 3LEDs_1a.gif
081_c_ELO-x_ELO77-12-38 Kfz-Akku Spannungsüberwachung 11,5..14,5V +++ (59x45mm) § TCA965 3LEDs_1a.pdf
222_b_1NTC-5D-1Pot-4Led-1T-1Rel-1IC-1Tr-230V_192082-62 Temperatur-Schalter HB358.1 +++ § TCA965_1a.pdf
288_b_2Pot-1D-2Led-2T-1IC-1U-1Rel-12V_197912-62 Ladeautomatik, Pb-Ladegerät § TCA965 CD4011_1a.pdf
513_b_2Pot-1D-3Led-1IC-12V_195308-62 Kfz-Bordspannungs-Überwach. (UGW-IO-OGW) HB009.2 +++ § TCA965_1a.pdf
289_b_3D-3Led-2Pot-1IC-12V_1986-3-45 TCA965 Batterie-Überwachung mit Fensterdidkriminator_1a.pdf
289_b_2Pot-1D-2Led-2T-1IC-1U-12V_1987-3-39 TCA965A CD4011 autom. Ladegerät Erhaltungsladung_1a.pdf
913_d_#78-11s65-x_78xxx-11 Applikator (Schliesswinkelmesser mit Fensterdiskriminator TCA965)_1a.pdf
917_d_#93-10s22-x_936033-11 Luftdruckmesser - Barometer § HS20 CA3130 LM3914 TCA965 13LEDs_1a.pdf
917_d_#94-09s60-x_926066-11 NiCd-Akku-Entlader fü 1..6 Mignon-Zellen § BD239 TCA965 TLC271_1a.pdf
184_c_2NTC-3Led-1IC-12V_78035-11 TCA965 Differenztemperaturschalter mit NTC ( kalten Duschen)_1a.pdf
227_c_3Led-1IC-12V_78001-11 TCA965 Bordspannungswächter mit Fensterdiskriminator 11,5V -14,5V_1a.pdf
515_c_3Led-1IC-1U-9V_954107-11 TCA965B 4011 PaarungsTester für Kondensatoren_1a.pdf
227_c_2LDR-1T-1IC-15V_030090-11 TCA965 Fensterdiskriminator mit LDR-Fotowiederstände_1a.pdf
831_a_3Led-1IC-12V_83616X Bordspannungswächter mit Fensterdiskriminator (UGW-IO-OGW) § TCA965_1a.pdf
184_a_2Pot-3Led-1IC-12V_86658X IC-Info-Ecke Fensterdiskriminator TCA965_1a.pdf
184_b_2IC-3T-12V_TCA965 Fensterdiskriminator (UGW-IO-OGW) Wasserstands-, Temperatur-Überwachung § TCA965_1a.pdf
184_b_3Led-2R-1IC-12V_ELO77-12-38 Spannungsüberwachung mit Fensterdiskriminator (UGW-IO-OGW) § TCA965_1a.pdf
838_b_4D-7Led-3T-3IC-9V_TCA965 BC237 BC308 Kfz-Drehzahlmesser mit Würfelanzeige_1a.pdf
518_b_6D-3Led-1T-1IC-1Rel-9V_Temperaturwächter fürs Aquarium (UGW-IO-OGW) § TCA965 BC337_1a.pdf
514_b_35D-Led-2T-5IC-1Ins-36V_Ohmmeter Toleranzmesser (UGW-IO-OGW) 1mA Inst § TCA965 2N2905 BC160_1a.pdf
873_b_1DS-4D-1Led-1T-4IC-1Rel-1Ins-12V_KPY12 KTY10D TCA965 BewesserungsSteuerung Drucksensor_1a.pdf
275_d_1Reed-1OC-1L-5Led-5D-5T-2IC-2Rel-12V_TCA965 BUZ15 Spannungswandler 12V auf 230V-300W 2_1a.pdf
275_d_1Reed-1OC-1L-5Led-5D-5T-2IC-2Rel-12V_TCA965 TL494 Spannungswandler 12V auf 230V-300W 1_1a.pdf
838_b_2D-4Led-1T-1IC-2U-1Rel-12V_TCA965 4047 Autobatterie-Trennschalter -automatik f. Camping_1a.pdf
116_b_3Led-1D-1T-1IC-1Rel-12V_Temperaturregler mit TCA965 (und Temp. Anzeige (UGW-IO-OGW) § TCA965_1a.pdf
116_b_3Led-1D-2T-1IC-2Pot-12V_Kfz-Borspannungsüberwachung mit TCA965, Akku-Zustandsanzeige_1a.pdf
116_b_3Pot-1Led-2D-2T-1IC-12V_TCA965 3-fach Temperatur-Anzeige mit Duo-LED CQX95 (V518P)_1a.pdf
184_c_1T-1U-2U-12V_pr81-21-12 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL1_1a.pdf
184_c_1T-1U-2U-12V_pr81-21-15 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL2_1a.pdf
286_c_1T-1IC-4Led-12V_pr84-09-12 Automatik-NiCd-Lader (für NiCd-Akku) TCA965 BD138_1a.pdf
286_c_1T-1IC-4Led-12V_pr84-11-14 Automatik-NiCd-Lader (TCA965 Fensterdiskriminator) Nachtrag_1a.pdf
184_b_5Led-3IC-12V_5.02. TCA965 Serienschaltung (UGW-IO-OGW) Fensterdiskriminator § TCA965_1a.pdf
222_b_1NTC-1Pot-1D-1Rel-1IC-24V_5.10. TCA965 K11 20k Temperaturschutzschaltung Eigensicherun_1a.pdf
222_b_1NTC-1Pot-3Led-4D-1T-1Rel-1Tr-230V_5.16. K274 TemperaturRegler +20 °C (UGW-IO-OGW) § TCA965_1a.pdf
222_b_1NTC-6D-3Led-3T-2IC-12V_5.09. TCA965 TCA335A BCY78 Temperatur Überwachung Fensterdisk._1a.pdf
225_b_4R-2Pot-1IC-12V_5.07. TCA965 Schmitt-Trigger für invertierenden oder nichtinv. Betrieb_1a.pdf
232_b_1IC-10V_5.03. TCA965 Frequenzvariabler Multivibrator, AMV, 91Hz .. 1kHz_1a.pdf
238_b_3D-1IC-9V_5.08. TCA965 Monostabile Kippstufe, MMV_1a.pdf
239_b_4Led-2D-1IC-9V_5.05. TCA965 AA118 Zufallsgenerator, AMV und RS-FlipFlop_1a.pdf
326_b_1D-1Pot-1IC-9V_5.06. TCA965 RS-FlipFlop mit Einstellbarer Set-Triggerschwelle_1a.pdf
326_b_2D-1IC-9V_5.04. TCA965 Fensterdiskriminator mit RS-Speicherfunktion_1a.pdf
512_b_2Pot-3Led-1IC-12V_5.09. TCA965 Spannungsüberwachung 12V Kfz-Batterie, 11,5V .. 14,5V_1a.pdf
514_b_1Pot-1D-1Led-1Rel-1IC-12V_5.15. TCA965 WiderstandsToleranzMessung 3..30kOhm_1a.pdf
518_b_1NTC-1D-3Led-1IC-9V_5.11. Motor-Temperaturanzeige (UGW-IO-OGW) 34 .. 98 °C § TCA965_1a.pdf
518_b_1NTC-3Pot-2D-2Rel-24V_5.12. TCA965 Dreipunkt-Temperaturregler, 40 °C + - 20 °C, Heizung_1a.pdf
544_b_1Pot-5D-1Led-1T-1Rel-1IC-24V_5.01. TCA965 BC307A Zeitgeber 0..18s mit 10s Vorlaufzeit_1a.pdf
876_b_1PTC-1D-3Led-1T-1Rel-1IC-24V_5.11. TCA965 BD646 Flüssigkeitsniveauerfassung mit Kaltl._1a.pdf
968_b_3Pot-2D-2T-2Rel-1IC-12V_5.14. TCA965 Nachlaufregelung m. Magnetventilen Hydraulikzylin._1a.pdf
968_b_3Pot-2D-4T-1IC-24V_5.13. TCA965 BD644 BD645 Nachlaufregelung m. DC-Motor als Stellglied_1a.pdf
184_b_1D-1PD-1Thy-2IC-12V_4.09. TCA965 BRY56 BP104 Lichtschranke Anzeige Durchgangsrichtung_1a.pdf
184_b_1Pot-1IC-9V_5.10. TCA965 Hystereseverkleinerung beim Fensterdiskriminator_1a.pdf
184_b_1Pot-1Led-2D-1T-1Mot-1IC-5V_6.09. TCA965 BC338 Drehzahlregelung mit Tachogenerator_1a.pdf
627_b_3Pot-2Sch-2D-4T-1IC-24V_6.10. TCA965 BD645 BD644 Nachlaufregelung mit DC-Motoren_1a.pdf
000_b_text-x_4.09. TCA965 TCA971 Lichtschranke deren Durchgangsrichtung angezeigt wird_1a.pdf
000_b_text-x_5.03. Frequenzvariabler Multivibrator, TCA965, (91Hz..1kHz)_1a.pdf
000_b_text-x_5.16. Temperaturregler mit TCA965 (-10 ..+20 °C)_1a.pdf
493_b_Text-x_VHS3.4.31 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-1_1a.pdf
493_b_Text-x_VHS3.4.32 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-2_1a.pdf
493_b_Text-x_VHS3.4.33 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-3_1a.pdf
493_b_Text-x_VHS3.4.34 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-4_1a.pdf
493_b_Text-x_VHS3.4.35 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-5_1a.pdf
493_b_Text-x_VHS3.4.36 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-6_1a.pdf
493_b_Text-x_VHS3.4.37 TCA965 als Drehzahl- und Schließwinkelmesser_1a.pdf
493_b_Text-x_VHS3.4.38 TCA965 Anschlußschema, Innenschaltung_1a.pdf
493_b_Text-x_VHS3.4.39 TCA965 als Schwimmender Fensterkomparator_1a.pdf
493_b_Text-x_VHS3.4.50 TCA965 als Widerstandstoleranzmessung_1a.doc
493_b_Text-x_VHS3.4.52 TCA965 als 12V Akkuspannungswächter (UGW-IO-OGW) § TCA965_1a.pdf
493_b_Text-x_VHS3.4.53 TCA965 als Doppel-Alarm für offene oder geschlossene Schleife_1a.doc
493_b_Text-x_VHS3.4.54 TCA965 als Modellbau-Akku Ladegerät 8 Zellen 1,2Ah_1a.pdf
493_b_Text-x_VHS3.4.55 TCA965 Fensterdiskriminator Grundlagen inner- außer- ober- unterhalb_1a.pdf
493_b_Text-x_VHS3.4.56 TCA965 als Zufallsgenerator, LED blinken zufällig_1a.doc
692_c_Appl.-z_Bd02-Tl3-$0835 3-fach Anzeige des Ladezustands (UGW-IO-OGW) +++ § TCA965 3xLED_1a.gif
288_b_Conrad-x_197912-62 Ladeautomatik, Pb-Ladegerät § TCA965 CD4011_1a.pdf
793_c_SIEMENS-x_Ausgabe 1977-78 - Schaltbeispiele § TDA1037 TCA440 TCA965 UAA180 K225 S190 (196 Seiten)_1a.pdf
300_c_modell-x_1986-01-41 Autom. Intervall-Ladegerät für NiCd-Akkus +++print § TCA965 CD4011 BD135_1a.pdf
513_b_fritz-a_195308-62 199630-62 TCA965 Kfz-Bordspannungs-Überwachung (UGW-IO-OGW)_1a.doc
513_b_fritz-a_195308-62 TCA965 Kfz-Bordspannungs-Überwachung (UGW-IO-OGW)_1a.pdf
513_b_SIEMENS-x_TCA965 Datenblatt des Fensterdiskriminator 195308-62 199630-62 ELO1977-02s41_1a.pdf
400_b_fritz-x_954107-11 Paarungstester für Kondensatoren mit TCA965B und AMV_1a.pdf
400_b_fritz-x_Fensterdiskriminator TCA965 Ersatzschaltung mit 2 OpAmps_1a.pdf
400_b_fritz-x_Fensterkomparator - Schmitt-Trigger Ersatz für Fensterdiskriminator TCA965_1a.pdf
400_b_fritz-x_Paarungstester für Kondensatoren mit AMV und Fensterdiskriminator TCA965_1a.pdf
400_b_fritz-x_TCA965 Fensterdiskriminator - Beschreibung - Anwendungen +++ (1A)_1a.pdf
400_b_fritz-x_TCA965 Fensterdiskriminator - verschiedene Schaltungen_1a.pdf
400_c_CONRAD-x_199460-62 Batterieüberwachung mit TCA965 (Kfz-Akku 11,5..14,5V)_1a.pdf
400_c_Datenblatt-x_TCA965 Fensterdiskriminator - Grundschaltungen - Blockschaltbild_1a.pdf
667_c_ELO-x_ELO84-07s50 Bewesserungssteuerung mit Drucksensor § KPY12 uA741 TCA965 NE555_1a.pdf
796_b_Funkamateur-x_TCA965 Fensterdiskriminator-IC_1a.pdf
300_c_Schaerer -x_Vom Fensterkomparator zum Präzisions-Schmitt-Trigger § Ersatz für TCA965_2a.doc
300_c_Schaerer -x_Vom Fensterkomparator zum Präzisions-Schmitt-Trigger § Ersatz für TCA965_2a.pdf
300_b_CONRAD-x_195308-62 Kfz-Bordspannungs-Überwachung § TCA965 3LEDs_1a.pdf
184_b_Conrad-x_199630-62 Fensterdiskriminator-Schaltung (UGW-IO-OGW) +++ Print HB186 § TCA965 BC557B Rel._1a.pdf
513_b_2Pot-1D-3Led-1IC-12V_195308-62 Kfz-Bordspannungs-Überwachung (BS) (UGW-IO-OGW) HB009.2 +++ § TCA965_1a.pdf
081_c_ELO-x_ELO77-12-38 Kfz-Akku Spannungsüberwachung 11,5..14,5V +++ (59x45mm) § TCA965 3LEDs_2a.pdf
400_c_CONRAD-x_199460-62 Batterieüberwachung (Kfz-Akku 11,5..14,5V) § TCA965 3LEDs_1a.pdf
513_b_CONRAD-x_195308-62 KFZ-Bordspannungs-Überwachung (UGW-IO-OGW) HB009.2 § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0034 Frequenzvariabler Multivibrator § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0036 Zufallsgenerator § AA118 BAY61 TCA965 LEDrt LEDgn_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0058 Monostabile Kippstufe mit TCA965 § BAY61 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0060 RS-Flipflop mit einstellbarer S-Triggerschwelle § BAY61 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0061 Serienschaltung von mehreren TCA965 § 3xTCA965 5LEDs_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0063 Fensterdiskriminator TCA965 mit RS Speicherfunktion § BAY61 7400_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0064 HystereseVerkleinerung beim Fensterdiskriminator TCA965 § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0065 FrequenzTeiler mit monostabilen Kippschaltungen 10kHz § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0079 Schmitt-Trigger für inv. oder nichtinvertierenden Betrieb § TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0097 Zeitgeber 0..18s mit 10s Vorlaufzeit § BAY45 LD57 BZX83C12 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0655 Codierschaltung mit Fensterdiskriminator § 5Ta TCA965 BC160-6 Rel.12V_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0667 Lichtschranke – Durchgangsrichtung § BRY56 CQY77 BP104 TCA971 TCA965_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0760 Dreipunkt-Temperaturregler § TCA965 2xRel.24V_1a.gif
691_c_Appl.-z_Bd01-Tl3-$0761 Temperaturregler mit K274 für -10..+20°C § NTC10k TCA965 BC327 Rel._1a.gif
691_c_Appl.-z_Bd01-Tl3-$0799 Flüssigkeitsniveauerfassung mit Kaltleiter § P430E11 TCA965 BD646_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1017 Widerstandstoleranzmessung – Brückenschaltung § TCA965 Rel.400R LED_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1045 Nachlaufregelung mit Gleichstrommotor als Stellglied § TCA965 BD645_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1076 Kfz-Motor Temperaturanzeige mit LED § NTC TCA965 3LEDs_1a.gif
691_c_Appl.-z_Bd01-Tl4-$1083 Spannungsüberwachung 12V Kfz-Batterie +++ (UGW-IO-OGW) § TCA965 3LEDs_1a.gif
691_c_Appl.-z_Bd01-Tl1-$0034 Frequenzvariabler Multivibrator 90Hz..1kHz § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0035 Zufallsgenerator § BAY61 AA118 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0058 Monostabile Kippstufe, MMV § BAY61 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0060 RS-Flipflop mit einstellbarer S-Triggerschwelle § BAY61 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0078 Schmitt-Trigger für inv. oder nichtinvert. Betrieb § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl1-$0097 Zeitgeber 0..18s mit konstanter Vorlaufzeit von 10s § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0655 5-Schalter Codierschaltung § TCA965 BC160_1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0667 Lichtschranke mit Durchgangsrichtung § BP104 TCA971 TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0760 Dreipunkt-Temperaturregler § PTC TCA965 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0761 Temperaturregler für -10°C .. +20°C § NTC TCA965 BC327 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0782 Temperaturschutzschaltung mit Eigensicherung § PTC TCA965 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl3-$0799 Eigensichere Flüssigkeitsniveauerfassung § PTC TCA965 2LEDs Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1017 Widerstandstoleranzmessung im Vollbrückensch. § TCA965 Rel._1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1045 Nachlaufregelung mit Gleichstrommotor als Stellglied § TCA965_1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1076 Kfz-Temperaturanzeige mit Fensterdiskriminator § NTC TCA965 2LEDs_1a.pdf
691_c_Appl.-z_Bd01-Tl4-$1083 Spannungsüberwachung, 12V Kfz-Batterie (UGW-IO-OGW) § TCA965 3LED_1a.pdf
692_c_Appl.-z_Bd02-Tl3-$0835 3-fach Anzeige des Ladezustands (UGW-IO-OGW) +++ § TCA965 3xLED_1a.gif
695_c_Appl.-z_Bd05-Tl0-$0655 Einfache TemperaturAnzeige 9V § NTC TCA965 3LEDs_1a.gif
081_c_ELO-x_ELO77-12-38 Kfz-Akku Spannungsüberwachung 11,5..14,5V +++ (59x45mm) § TCA965 3LEDs_1a.pdf
222_b_1NTC-5D-1Pot-4Led-1T-1Rel-1IC-1Tr-230V_192082-62 Temperatur-Schalter HB358.1 +++ § TCA965_1a.pdf
288_b_2Pot-1D-2Led-2T-1IC-1U-1Rel-12V_197912-62 Ladeautomatik, Pb-Ladegerät § TCA965 CD4011_1a.pdf
513_b_2Pot-1D-3Led-1IC-12V_195308-62 Kfz-Bordspannungs-Überwach. (UGW-IO-OGW) HB009.2 +++ § TCA965_1a.pdf
289_b_3D-3Led-2Pot-1IC-12V_1986-3-45 TCA965 Batterie-Überwachung mit Fensterdidkriminator_1a.pdf
289_b_2Pot-1D-2Led-2T-1IC-1U-12V_1987-3-39 TCA965A CD4011 autom. Ladegerät Erhaltungsladung_1a.pdf
913_d_#78-11s65-x_78xxx-11 Applikator (Schliesswinkelmesser mit Fensterdiskriminator TCA965)_1a.pdf
917_d_#93-10s22-x_936033-11 Luftdruckmesser - Barometer § HS20 CA3130 LM3914 TCA965 13LEDs_1a.pdf
917_d_#94-09s60-x_926066-11 NiCd-Akku-Entlader fü 1..6 Mignon-Zellen § BD239 TCA965 TLC271_1a.pdf
184_c_2NTC-3Led-1IC-12V_78035-11 TCA965 Differenztemperaturschalter mit NTC ( kalten Duschen)_1a.pdf
227_c_3Led-1IC-12V_78001-11 TCA965 Bordspannungswächter mit Fensterdiskriminator 11,5V -14,5V_1a.pdf
515_c_3Led-1IC-1U-9V_954107-11 TCA965B 4011 PaarungsTester für Kondensatoren_1a.pdf
227_c_2LDR-1T-1IC-15V_030090-11 TCA965 Fensterdiskriminator mit LDR-Fotowiederstände_1a.pdf
831_a_3Led-1IC-12V_83616X Bordspannungswächter mit Fensterdiskriminator (UGW-IO-OGW) § TCA965_1a.pdf
184_a_2Pot-3Led-1IC-12V_86658X IC-Info-Ecke Fensterdiskriminator TCA965_1a.pdf
184_b_2IC-3T-12V_TCA965 Fensterdiskriminator (UGW-IO-OGW) Wasserstands-, Temperatur-Überwachung § TCA965_1a.pdf
184_b_3Led-2R-1IC-12V_ELO77-12-38 Spannungsüberwachung mit Fensterdiskriminator (UGW-IO-OGW) § TCA965_1a.pdf
838_b_4D-7Led-3T-3IC-9V_TCA965 BC237 BC308 Kfz-Drehzahlmesser mit Würfelanzeige_1a.pdf
518_b_6D-3Led-1T-1IC-1Rel-9V_Temperaturwächter fürs Aquarium (UGW-IO-OGW) § TCA965 BC337_1a.pdf
514_b_35D-Led-2T-5IC-1Ins-36V_Ohmmeter Toleranzmesser (UGW-IO-OGW) 1mA Inst § TCA965 2N2905 BC160_1a.pdf
873_b_1DS-4D-1Led-1T-4IC-1Rel-1Ins-12V_KPY12 KTY10D TCA965 BewesserungsSteuerung Drucksensor_1a.pdf
275_d_1Reed-1OC-1L-5Led-5D-5T-2IC-2Rel-12V_TCA965 BUZ15 Spannungswandler 12V auf 230V-300W 2_1a.pdf
275_d_1Reed-1OC-1L-5Led-5D-5T-2IC-2Rel-12V_TCA965 TL494 Spannungswandler 12V auf 230V-300W 1_1a.pdf
838_b_2D-4Led-1T-1IC-2U-1Rel-12V_TCA965 4047 Autobatterie-Trennschalter -automatik f. Camping_1a.pdf
116_b_3Led-1D-1T-1IC-1Rel-12V_Temperaturregler mit TCA965 (und Temp. Anzeige (UGW-IO-OGW) § TCA965_1a.pdf
116_b_3Led-1D-2T-1IC-2Pot-12V_Kfz-Borspannungsüberwachung mit TCA965, Akku-Zustandsanzeige_1a.pdf
116_b_3Pot-1Led-2D-2T-1IC-12V_TCA965 3-fach Temperatur-Anzeige mit Duo-LED CQX95 (V518P)_1a.pdf
184_c_1T-1U-2U-12V_pr81-21-12 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL1_1a.pdf
184_c_1T-1U-2U-12V_pr81-21-15 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL2_1a.pdf
286_c_1T-1IC-4Led-12V_pr84-09-12 Automatik-NiCd-Lader (für NiCd-Akku) TCA965 BD138_1a.pdf
286_c_1T-1IC-4Led-12V_pr84-11-14 Automatik-NiCd-Lader (TCA965 Fensterdiskriminator) Nachtrag_1a.pdf
184_b_5Led-3IC-12V_5.02. TCA965 Serienschaltung (UGW-IO-OGW) Fensterdiskriminator § TCA965_1a.pdf
222_b_1NTC-1Pot-1D-1Rel-1IC-24V_5.10. TCA965 K11 20k Temperaturschutzschaltung Eigensicherun_1a.pdf
222_b_1NTC-1Pot-3Led-4D-1T-1Rel-1Tr-230V_5.16. K274 TemperaturRegler +20 °C (UGW-IO-OGW) § TCA965_1a.pdf
222_b_1NTC-6D-3Led-3T-2IC-12V_5.09. TCA965 TCA335A BCY78 Temperatur Überwachung Fensterdisk._1a.pdf
225_b_4R-2Pot-1IC-12V_5.07. TCA965 Schmitt-Trigger für invertierenden oder nichtinv. Betrieb_1a.pdf
232_b_1IC-10V_5.03. TCA965 Frequenzvariabler Multivibrator, AMV, 91Hz .. 1kHz_1a.pdf
238_b_3D-1IC-9V_5.08. TCA965 Monostabile Kippstufe, MMV_1a.pdf
239_b_4Led-2D-1IC-9V_5.05. TCA965 AA118 Zufallsgenerator, AMV und RS-FlipFlop_1a.pdf
326_b_1D-1Pot-1IC-9V_5.06. TCA965 RS-FlipFlop mit Einstellbarer Set-Triggerschwelle_1a.pdf
326_b_2D-1IC-9V_5.04. TCA965 Fensterdiskriminator mit RS-Speicherfunktion_1a.pdf
512_b_2Pot-3Led-1IC-12V_5.09. TCA965 Spannungsüberwachung 12V Kfz-Batterie, 11,5V .. 14,5V_1a.pdf
514_b_1Pot-1D-1Led-1Rel-1IC-12V_5.15. TCA965 WiderstandsToleranzMessung 3..30kOhm_1a.pdf
518_b_1NTC-1D-3Led-1IC-9V_5.11. Motor-Temperaturanzeige (UGW-IO-OGW) 34 .. 98 °C § TCA965_1a.pdf
518_b_1NTC-3Pot-2D-2Rel-24V_5.12. TCA965 Dreipunkt-Temperaturregler, 40 °C + - 20 °C, Heizung_1a.pdf
544_b_1Pot-5D-1Led-1T-1Rel-1IC-24V_5.01. TCA965 BC307A Zeitgeber 0..18s mit 10s Vorlaufzeit_1a.pdf
876_b_1PTC-1D-3Led-1T-1Rel-1IC-24V_5.11. TCA965 BD646 Flüssigkeitsniveauerfassung mit Kaltl._1a.pdf
968_b_3Pot-2D-2T-2Rel-1IC-12V_5.14. TCA965 Nachlaufregelung m. Magnetventilen Hydraulikzylin._1a.pdf
968_b_3Pot-2D-4T-1IC-24V_5.13. TCA965 BD644 BD645 Nachlaufregelung m. DC-Motor als Stellglied_1a.pdf
184_b_1D-1PD-1Thy-2IC-12V_4.09. TCA965 BRY56 BP104 Lichtschranke Anzeige Durchgangsrichtung_1a.pdf
184_b_1Pot-1IC-9V_5.10. TCA965 Hystereseverkleinerung beim Fensterdiskriminator_1a.pdf
184_b_1Pot-1Led-2D-1T-1Mot-1IC-5V_6.09. TCA965 BC338 Drehzahlregelung mit Tachogenerator_1a.pdf
627_b_3Pot-2Sch-2D-4T-1IC-24V_6.10. TCA965 BD645 BD644 Nachlaufregelung mit DC-Motoren_1a.pdf
000_b_text-x_4.09. TCA965 TCA971 Lichtschranke deren Durchgangsrichtung angezeigt wird_1a.pdf
000_b_text-x_5.03. Frequenzvariabler Multivibrator, TCA965, (91Hz..1kHz)_1a.pdf
000_b_text-x_5.16. Temperaturregler mit TCA965 (-10 ..+20 °C)_1a.pdf
493_b_Text-x_VHS3.4.31 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-1_1a.pdf
493_b_Text-x_VHS3.4.32 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-2_1a.pdf
493_b_Text-x_VHS3.4.33 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-3_1a.pdf
493_b_Text-x_VHS3.4.34 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-4_1a.pdf
493_b_Text-x_VHS3.4.35 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-5_1a.pdf
493_b_Text-x_VHS3.4.36 TCA965 Fensterdiskriminator, Grundlagen, Funktion, Anwendung-6_1a.pdf
493_b_Text-x_VHS3.4.37 TCA965 als Drehzahl- und Schließwinkelmesser_1a.pdf
493_b_Text-x_VHS3.4.38 TCA965 Anschlußschema, Innenschaltung_1a.pdf
493_b_Text-x_VHS3.4.39 TCA965 als Schwimmender Fensterkomparator_1a.pdf
493_b_Text-x_VHS3.4.50 TCA965 als Widerstandstoleranzmessung_1a.doc
493_b_Text-x_VHS3.4.52 TCA965 als 12V Akkuspannungswächter (UGW-IO-OGW) § TCA965_1a.pdf
493_b_Text-x_VHS3.4.53 TCA965 als Doppel-Alarm für offene oder geschlossene Schleife_1a.doc
493_b_Text-x_VHS3.4.54 TCA965 als Modellbau-Akku Ladegerät 8 Zellen 1,2Ah_1a.pdf
493_b_Text-x_VHS3.4.55 TCA965 Fensterdiskriminator Grundlagen inner- außer- ober- unterhalb_1a.pdf
493_b_Text-x_VHS3.4.56 TCA965 als Zufallsgenerator, LED blinken zufällig_1a.doc
692_c_Appl.-z_Bd02-Tl3-$0835 3-fach Anzeige des Ladezustands (UGW-IO-OGW) +++ § TCA965 3xLED_1a.gif
x831_c_8D-1IC-1Ins-12V_79004-11 Drehzahl- und Schließwinkelmesser, Fensterdiskriminator TCA965_1a.pdf
x822_b_1D-1Rel-1T-1IC-12V_82594-11 TCA965 Doppel Alarm, Alarmanlage mit geschlossener Schleife_1a.pdf
Prenninger-Layout TCA965B AUSTRIA
081_c_ELO-x_ELO77-12-38 Kfz-Akku Spannungsüberwachung 11,5..14,5V +++ (57x45mm) § TCA965 3LEDs_1a.pdf
400_c_CONRAD-x_199460-62 Batterieüberwachung mit TCA965 (Kfz-Akku 11,5..14,5V)_1a.pdf
667_c_ELO-x_ELO84-07s50 Bewesserungssteuerung mit Drucksensor § KPY12 uA741 TCA965 NE555_1a.pdf
917_d_#93-10s22-x_936033-11 Luftdruckmesser - Barometer § HS20 CA3130 LM3914 TCA965 13LEDs_1a.pdf
917_d_#94-09s60-x_926066-11 NiCd-Akku-Entlader fü 1..6 Mignon-Zellen § BD239 TCA965 TLC271_1a.pdf
838_b_4D-7Led-3T-3IC-9V_TCA965 BC237 BC308 Kfz-Drehzahlmesser mit Würfelanzeige_1a.pdf
184_c_1T-1U-2U-12V_pr81-21-12 Elektronisches Schloß mit Fensterdiskriminator TCA965 TL1_1a.pdf
286_c_1T-1IC-4Led-12V_pr84-09-12 Automatik-NiCd-Lader (für NiCd-Akku) TCA965 BD138_1a.pdf
Streifenleiter-Platine
~229_a_2Pot-1IC-3Led-12V_82000X Bordspannungswächter mit TCA965_1a.pdf
493_b_Text-x_VHS3.4.52 TCA965 als 12V Akkuspannungswächter, OGW IO UGW_1a.pdf
DIN A4 ausdrucken
********************************************************I*
Impressum: Fritz Prenninger, Haidestr. 11A, A-4600 Wels, Ober-Österreich, mailto:[email protected]ENDE
