Regenwassernutzung
Zisterne für Regenwasser
RegenwassertanksZisternen aus Kunststoff Regenwassernutzung mit Zisterne
Zisternen für Regenwasser
Best.Nr. 1-210.41.516
WS-RS05200

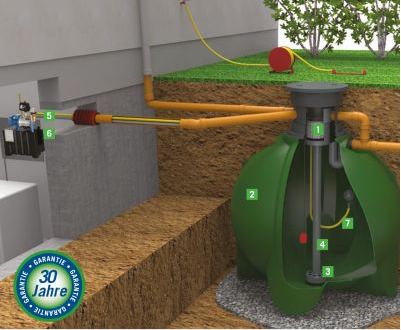

Filter- und Pumpentechnik Typ: WS-RS05200/H2 Komplettpaket Haus & Garten Perfect
https://shop.geoplast.com/de_de/regenwassertank-komplettpaket-haus-garten-perfekt-5200-liter.html
Die hochwertige Komplettlösung für Haus und Garten
1. wartungsarmer Filter
300_b_GEOplast-x_Regenwasserspeicher (Kugeltank) Typ WS - Einbauanleitung_1a.pdf
GEOplast Kunststofftechnik Ges.m.b.H Bahnstrasse 45 A-2604 Theresienfeld
Tel.: +43 2622 65242
Fax 02622 65242-17
mailto:[email protected]
https://shop.geoplast.com/
********************************************************I*
Pumpen geht nicht wenn Luft in der Pumpe ist.
Dahe vorher 4,5 Liter Wasser bei der Einfüllschraube OBEN einfüllen.

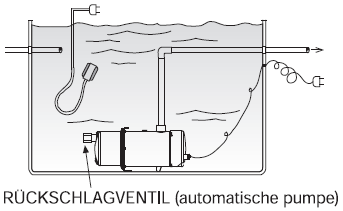

Am Ansaugstutzen immer ein Rückschlagventil einbauen dadurch kann Wasser nicht abrinnen.
Technopolymer nichts anderes als ein vornehmeres Wort für Kunststoff
WICHTIG:
Selbst bei neuer Pumpe soll die Kunststoffabdeckung mit dem Nirostagehäuse zusätzlich mit
Silikonkleber (Aquariensilikon) gegen Wassereintritt abgedichtet werden.
HOBBY Fix Unterwasserkleber 11967 80ml schwarz 11968 80ml transparent 11965 200ml schwarz 11966 200ml transparent
HAUSA Aquarium-Silikon, Glassilikon HS050, Hobby Fix Unterwasserkleber, Aquariumkleber, Terrarium Glas Kleber Aquabond
https://www.aquapro2000.de/aquarium-selber-bauen/
AquaForte Superstrong, Elastischer Kleber für Teich und Aquarium I MS Polymer, 290ml, schwarz I Einfach alles abdichten I Für u.a. EPDM und PVC geeignet I Klebt auch Unterwasser

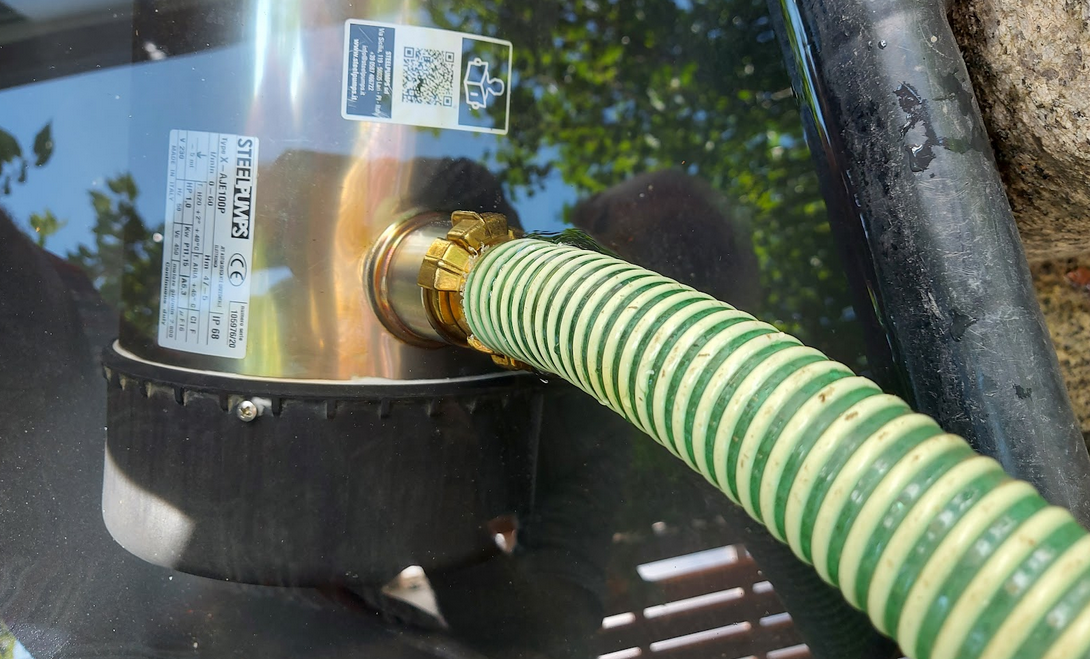

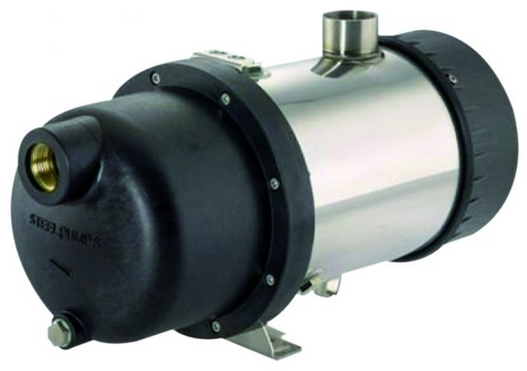

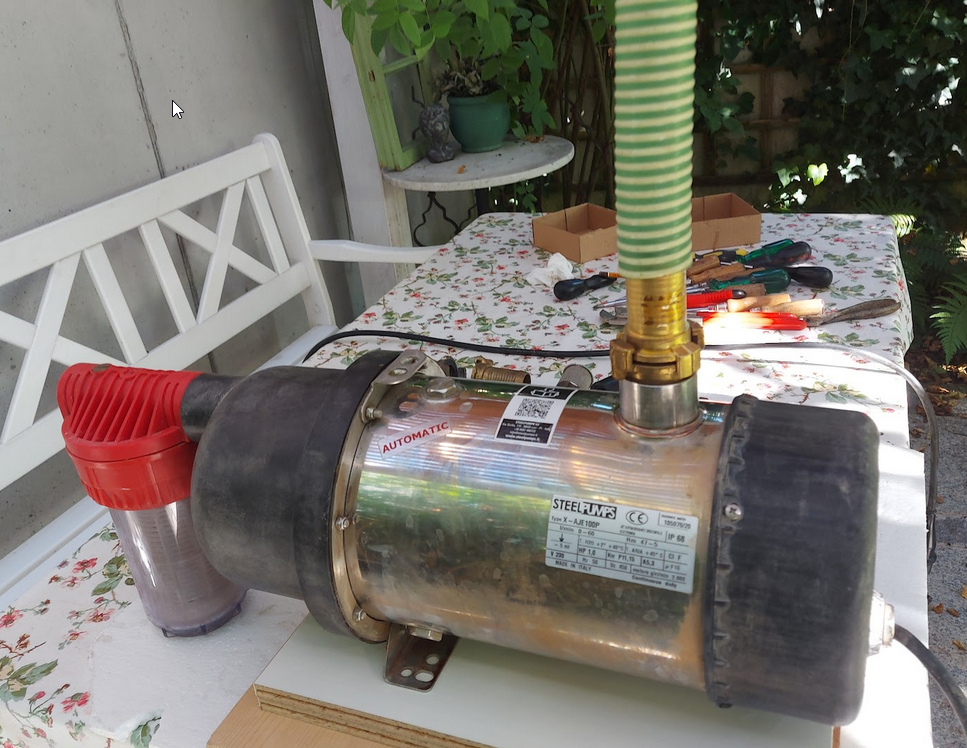

GEOplast STEELpumps Type X-AJE100P € 478,80
Elektronik Tauchpumpe Art.-Nr. 2-140.40.112 Index Nr: 124510
Tauchpumpe Produktbeschreibung:
kompatibel mit allen GEOplast Regenwassertanks
integrierter Schaltautomatintegrierter Trockenlaufschutz max. Förderhöhe: 40m max. Druck: 4bar max. Fördermenge: 3,0m3/h Leistung: 0,75kW Artikelnummer: 2-140.40.112 Bezeichnung: WS-PT01100 Förderhöhe H: 8 .. 51m Fördermenge: 10 .. 60 l/min Leistung P2: 0,9kW Kondensator: 16 μF / 450V (Polypropylenkondensator PP-16-F-5-450V) Nennstrom: 5,9 Amp. Spannung: 230 V/ 50 Hz Schutzart: IP 68 Anschluss Saugstutzen: 1“ AG (AußenGewinde) Anschluss Druckstutzen: 1 1/4“ AG Temperatur des Fördermediums: +2 .. 37 °C Material Gehäuse: Edelstahl max. Anlagendruck. 10 bar Gewicht: 16 kg Datenblatt Tauchpumpe 300_b_STEELpumps-x_Type X-AJE100P Zisterne-Tauchpumpe 2-140.40.112 WS-PT01100 - Datenblatt_1a.pdf https://shop.geoplast.com/de_de/wassersystem/regenwassernutzung/zubehor-regenwasser/tauchpumpe.html
Fa. calpeda Zisternenpumpe
STEELPUMPS Type: X-AJE100P € 877,80
Kein Druckbehälter und kein Schaltautomat erforderlich!
mit Antiblockagesystem und Trockenlaufschutz
Edelstahl-Jetpumpe, selbstansaugend, mit integrierter elektronischer Steuerung, Rückschlagventil auf
der Saugseite, mit Trockenlaufschutz und Antiblockagesystem, kann trocken oder untergetaucht aufgestellt werden
Als Fördermedium ist Wasser ohne abrasive oder faserige Bestandteil geeignet
d.h. klares Wasser

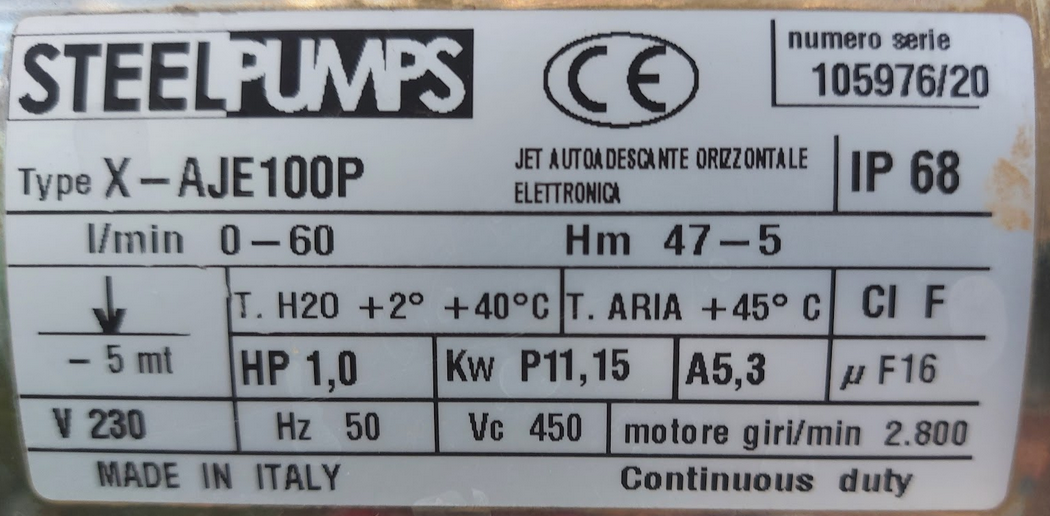

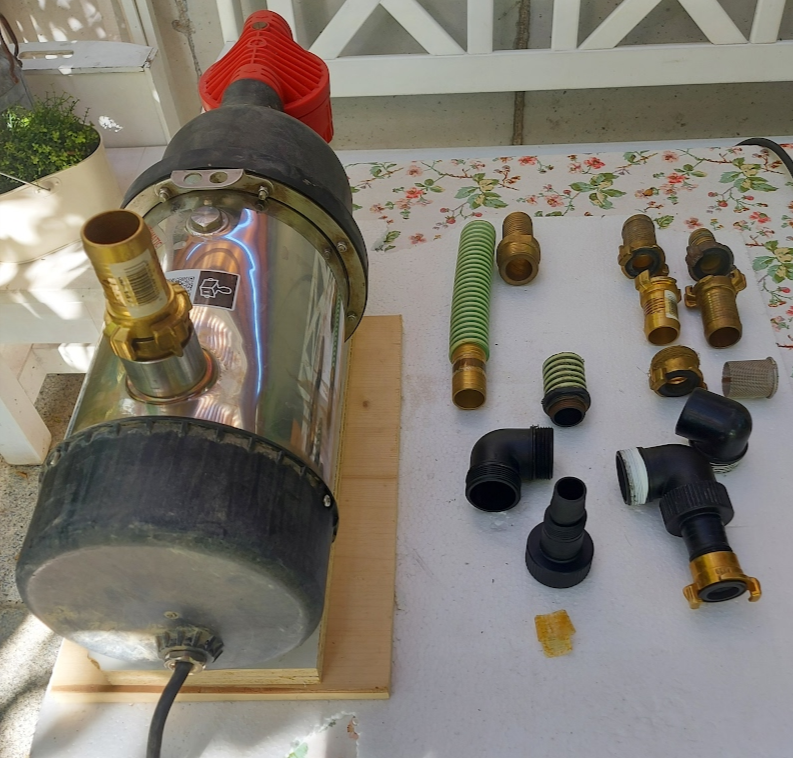

Calpeda Hauswasserautomat Edelstahl Typ: XAJE100
Motor:
einphasiger, wassergekühlter Asynchronmotor für Dauerbetrieb
mit Kondensator und in die Wicklung integriertem Thermoschutzschalter
230Vac - 50 Hz
5,3 Ampere
cos φ: 0,355
P = U x I x cos φ x √3 = 230V x 5,3Amp. x 0,355 x 1,732 = 749 Watt
Leistung 750 Watt
thermischer Überlastschutz
Anschluss 1"
Artikel-Nr. XAJE100
Gewicht: 15kg
Maße: 477x200x226mm
Kurzbeschreibung Automatische, selbstansaugende Injektorpumpenanlage mit integrierter Mikroprozessorsteuerung,
Druck- und Durchflusssensor sowie Rückschlagventil auf Zulaufseite und integriertem Trockenlaufschutz.
Die Baureihe XAJ kann eingesetzt werden: • als trocken aufgestellte Pumpenanlage • als untergetaucht eingebaute Pumpe • in Feuchträumen, Schächten und Zisternen
Eigenschaften (Modell XAJE)
• Pumpengehäuse, Motorgehäuse, Abschlussdeckel, Antriebswelle in Edelstahl AISI 304 • Laufrad, Diffusor und Injektor in Technopolymer • Wellenabdichtung Siliziumkarbid/Siliziumkarbid • Wassergekühlter Motor Isolationsklasse F, ausgelegt für • Dauerbetrieb S1 , mit thermischem Wicklungsschutz • 10m 3-pol. Anschlusskabel H07RN-F mit Schukostecker • Kondensator 16uF integriert (Austausch nur von Fachpersonal) • Schutzart IP68 • Temperatur des Fördermediums +2 bis + 37°C • Max. Gehäusedruck 10 bar
• Sauganschluss: 1"
• Druckanschluss: 5/4"
Einsatzgebiete
• Wasserversorgung • Fontänen und Wasserspiele • Beregnungsanlagen • Regenwassernutzungsanlagen • Entleerung von Behältern und Becken • Versorgung von Wasserbehältern aus Brunnen

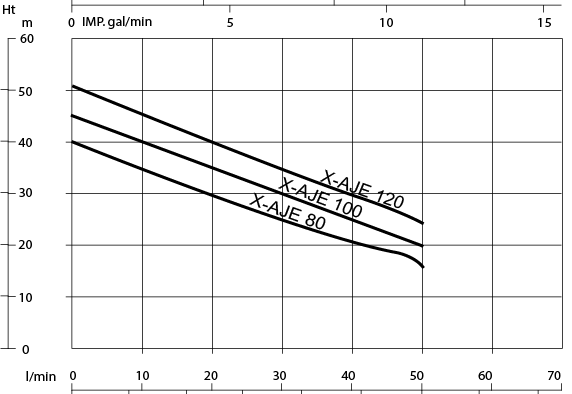

Förderhöhe 45m = 4,7bar = 0 Liter/min.
Förderhöhe 42m = 8 Liter/min.
Förderhöhe 20m = 50 Liter/min. (3m3/h oder 0,833Liter/sec.)
Ich würde auf der Saugseite keine schwebenden Schläuche verwenden.
Wenn der Schlamm 20cm hoch steht verstopfen die Filter und die Pumpe steht - da es keinen Wasserfluss gibt.
Datenblatt X-AJE
https://calpeda.de/media/pdf/ee/22/52/XAJ.pdf
300_b_calpeda-x_X-AJE100 selbstansaugende Jetpumpe mit elektr. Steuerung - Prospekt_1a.pdf
Bedienungs- und Wartungsanleitung X-AJE
300_b_calpeda-x_Hauswasserautomat X-AJE100 Jetpumpe - Bedienungs- und Wartungsanleitung X-AJE_1a.pdf
Betriebsanleitung X-AJE
300_b_calpeda-x_Wasserautomat aus edelstahl X-AJE100 Jetpumpe - Betriebsanleitung_1a.pdf
https://calpeda.de/media/pdf/43/6c/71/BA_XA-Serie_D.pdf
https://calpeda.de/weitere-marken/steelpumps/xaj-serie
ACHTUNG:

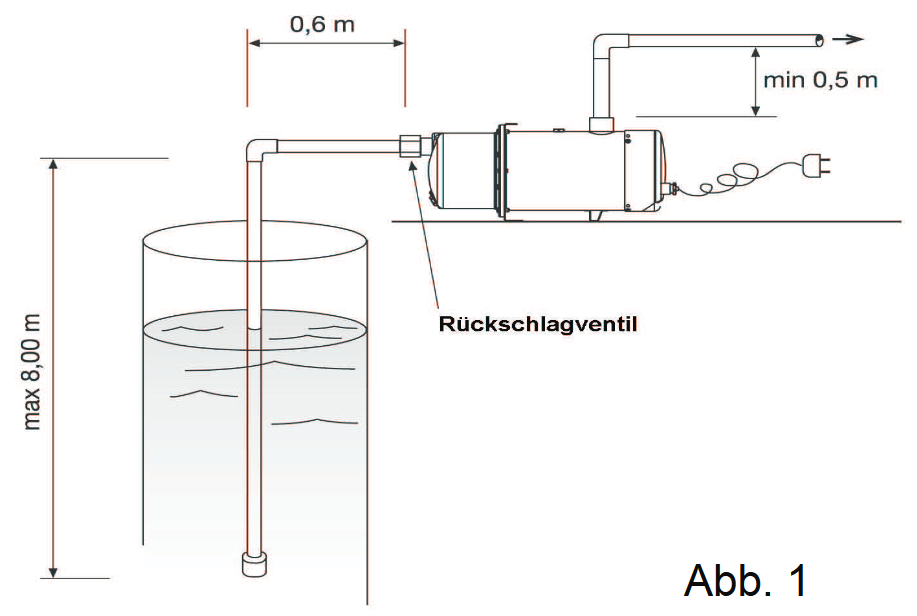

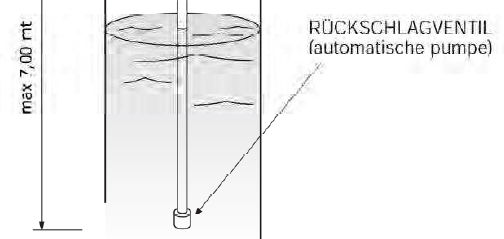

Wird die Pumpe oberhalb des Wasserspiegels d.h. im Saugbetrieb aufgebaut (Trockenaufstellung) ist am Anfang des Saugschlauches umbedingt ein Rückschlagventil einzubauen.
Auf der Druckseite ist die Druckleitung min. 0,6m ohne Bogen senkrechtnach oben zu verlegen.
Ist die Höhe zu klein schaltet die Pumpe nach 2 Minuten aus.
Der elektronischer Druckschalter GP 602 0,5-3.0 bar G1/4 Zoll braucht eben 0,5 bar
Die Eintauchtiefe darf max. 5m sein
Saughöhe max. 7m theoretisch 8m.
Vor Inbetriebnahme muß die Pumpe vollständig mit 4,5 Liter Wasser gefüllt werden.
Der Betrieb ohne Wasser ist nicht erlaubt, da sonst die Dichtungen zerstört werden!
Nur bei vollständig luftfreier Pumpe arbeitet diese.
Defekte Rückschlagventile führen immer zu Problemen ! ! !

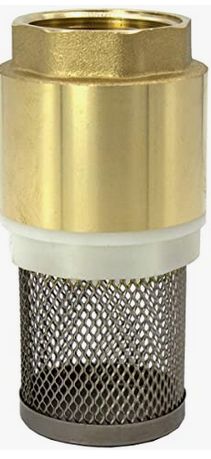

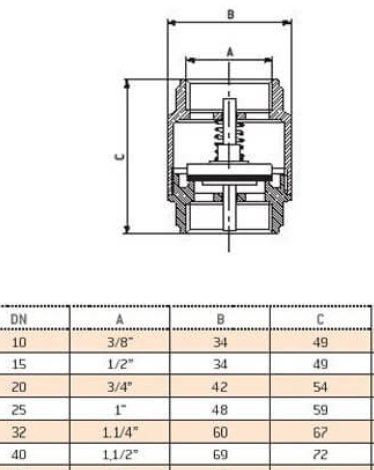

Messing Rückschlagventil 1 Zoll DN25 / Rückstauklappe / Rückflussverhinderer für Wasserpumpen
z.B. Gardena Messing-Zwischenventil:
Rückschlagventil aus Vollmessing, 33,3 mm (G 1 Zoll)-Gewinde, z.B. zum Anschluss an Pumpen
Calpeda Pumpen
Philipp Reis Straße 2
D-63755 Alzenau
Tel. 06023 / 964 330
Fax. 06023 / 964 333
mailto:[email protected]
www.calpeda.de
STEELPUMPS srl
Via Sicilia
Z.I. Perignano
I-56035 Lari
mailto:[email protected]
www.steelpumps.it
NUR für Profis
Wasser in Kompination mit 230V Strom ist tödlich !
Wenn bei der Montage der Deckel nicht vollkommen wasserdicht ist - ist das Wasser unter Strom.
Daher 30mA FI-Schalter zwischenschalten.

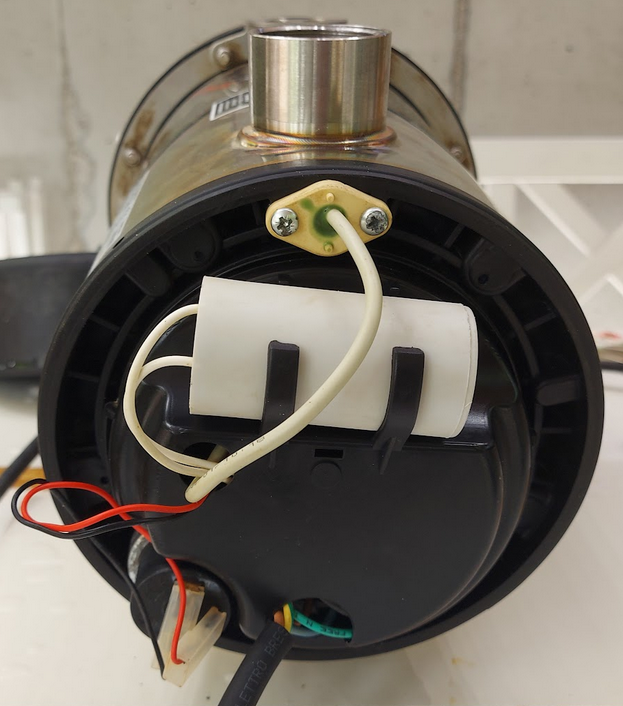

Fall 1 PP Folienkondensator 16μF defekt

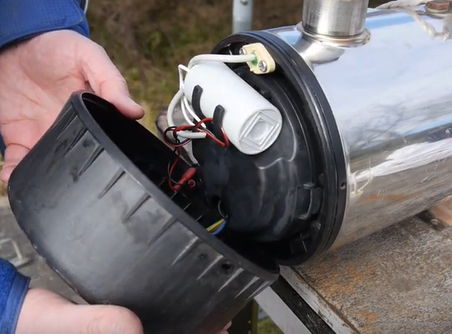

1) 3 Torx Schrauben der Pumpen-Plastikabdeckung entfernen.
2) Netzkabelverschraubung lösen.
3) Abdeckung durch wackeln und ziehen vorsichtig entfernen
4) Pumpenelektronik-Abdeckung unter Zuhilfenahme eines Schraubendrehers lösen / entfernen.

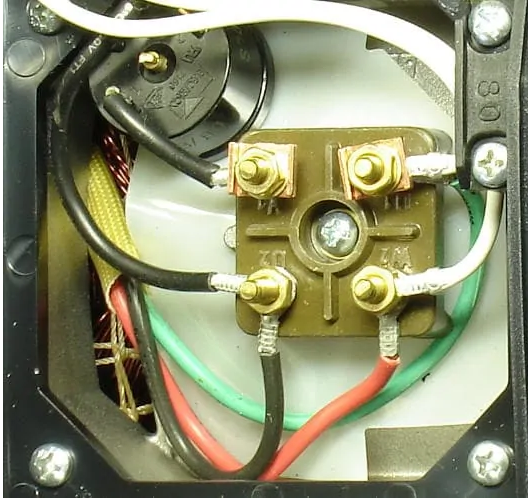

5) Die Lüsterklemm und die Leiterplattenklemme des Kondensatoranschlusses aufschrauben, defekten Anlaufkondensator entfernen.
6) Neuen 16uF / 450Vac Kondensator in umgekehrter Reihenfolge einbauen d.h.
7) Pumpenelektronik-Abdeckung aufsetzen und einrasten lassen.
8) O-Ring und Gehäusedeckel mit Spiritus oder Isopropylalkohol reinigen.
9) O-Ring und Gehäusedeckel innen sorgfältig fetten.
10) Gehäusedeckel vorsichtig aufschieben - auf Position der Schraubenlöcher achten!
11) Netzkabelverschraubung einfetten und vorsichtig festschrauben.
13) Plastikabdeckung vollkommen unter Wasser geben und darauf achten ob keine Luftbläschen aufsteigen.
12) Pumpe mit 4,5 Liter Wasser füllen
13) In mit Wasser gefüllten Maurertrog (90 ..120 .. 200 Liter eckiger Mörtelkübel / Mörtelkasten / Mörtelkiste / Mörtelwanne) stellen und Schuckostecker einstecken.

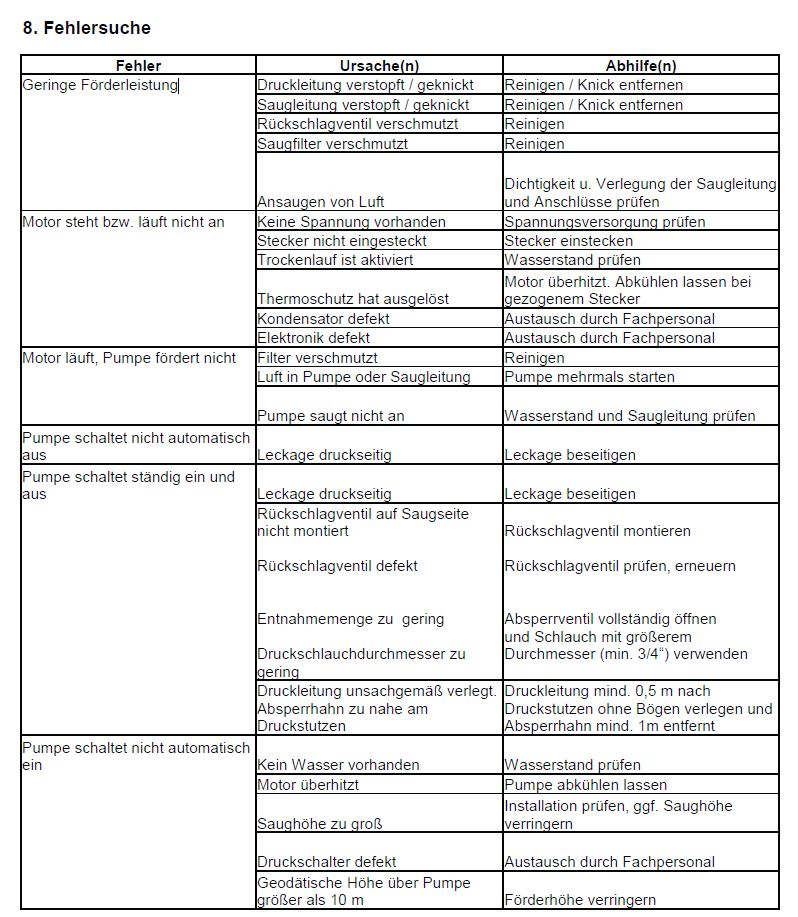

Was nun, wenn es nicht geht?

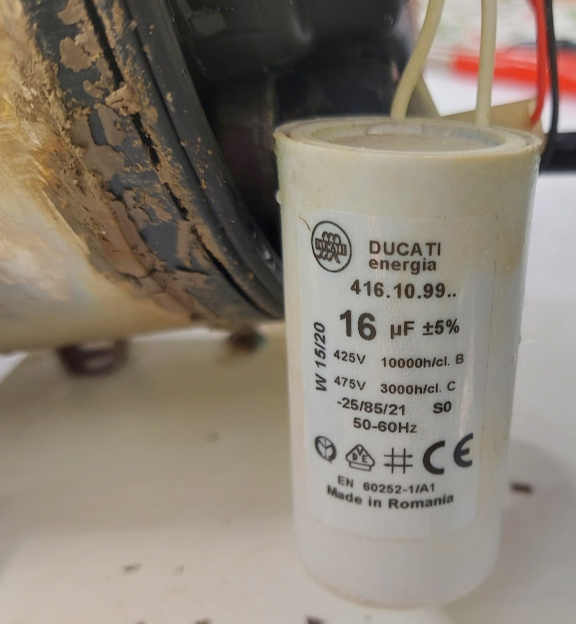

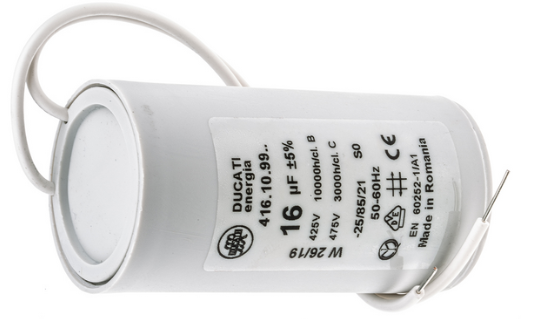

DUCATI energia 416.10.99 PP Folienkondensator 16μF ±5% / 450Vac, € 15,53

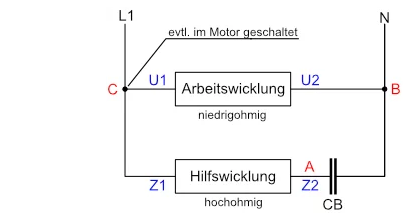

Anlaufkondensator halten ca. 10.000 Stunden = ca. 1 Jahr reine Laufzeit
Die Sicherung fliegt raus, weil der Asynchronmotor einen heftigen Anlaufstrom zieht.
Dm 36x70mm Metallised Polypropylen Film Capacitors in Plasic Case Series 4.16.10 = 416.10.99
https://www.rsonline-privat.de/Products/ProductDetail/Ducati-4-16-10-Polypropylenkondensator-PP-16-F-5-450V-ac-Steckanschluss-1353589

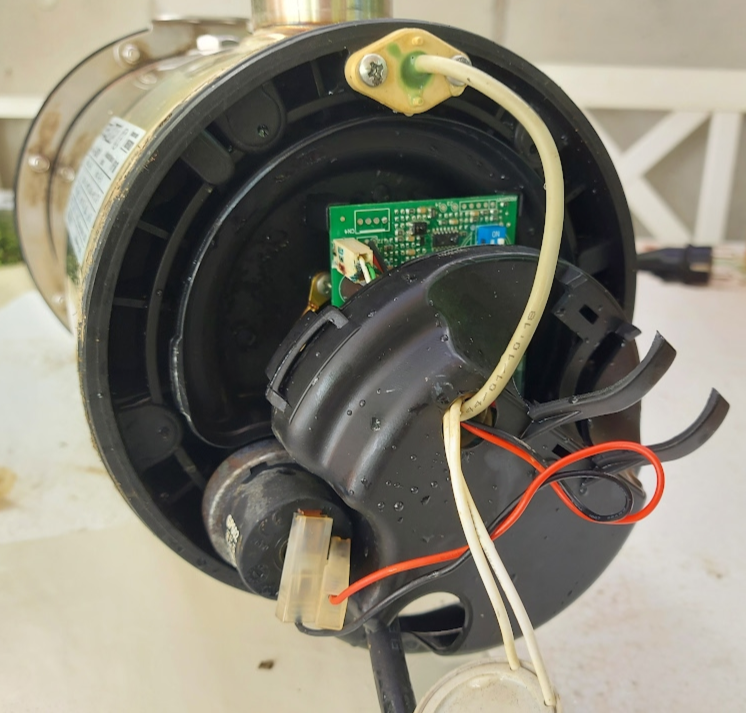

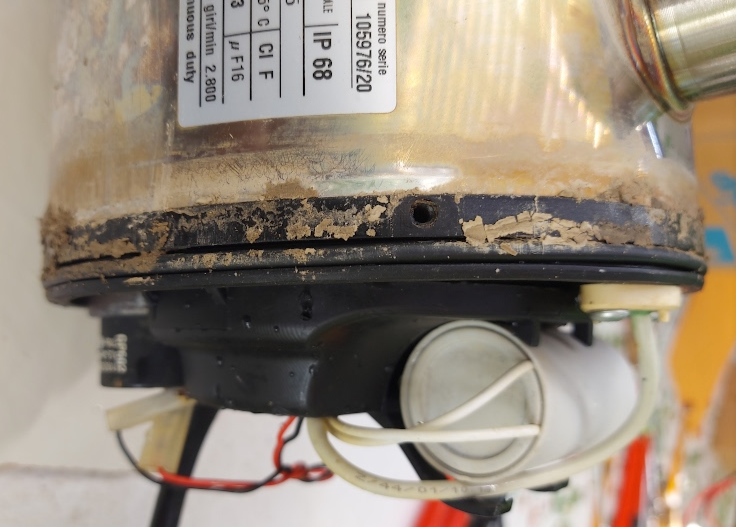

Fall 2 kleine Mengen an Wasser dringen in die Elektronikabdeckung ein.

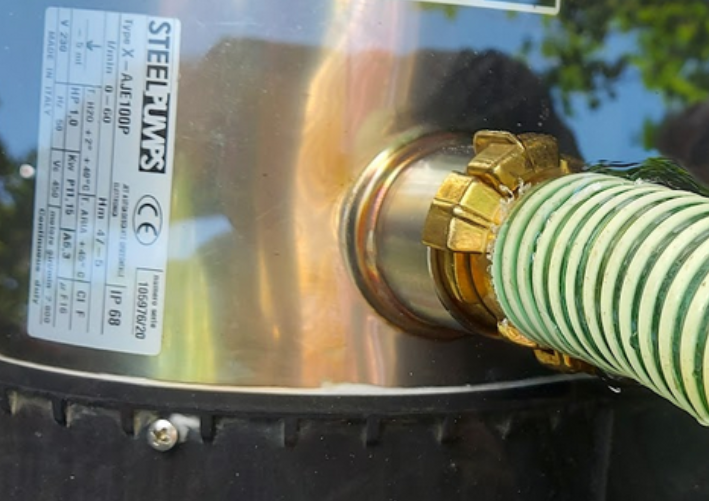

Die Pumpe hat laut Hersteller eine Schutzart IP68
Schutzart IP68 bietet Schutz gegen Untertauchen in Wasser bis zu einer Tiefe von 1,0 m für bis zu einer Stunde.
Wohl ein Scherz für eine dauernd im 2,5m tiefen Wasser stehenden Pumpe.
6 – Staubdicht.
8 – Schutz gegen dauerndes Untertauchen. Soweit keine andere Angabe erfolgt, besteht ein Schutz bis 1 Meter Wassertiefe.
Andere Wassertiefen müssen separat angegeben bzw. vereinbart werden - Sind es aber nicht
Michèle Beyer: Definition der Schutzart IP 68 in Theorie und Praxis. In: WIKA-Blog. WIKA, 21. Mai 2010, abgerufen am 20. Dezember 2020.
Fehler tritt nach Monaten oder Jahren auf.
Schaltet sich die Pumpe an fällt FI-Schalter (Fehlerstromschutzschalter)
Isolationswiderstand gegen Gehäuse soll > 20M Ohm sein ist aber nur 4,5k Ohm
ACHTUNG:vor der Widerstandsmessung L1 und N Kurzschließen damit sich der Betriebskondensator entlädt.
braun= L1 ge/gn blau=N
4,5k 4,5k 230V/4,5k = 51mA ( 30mA FI fällt ) 2,5k ..3,5k Ohm Null zu Phase

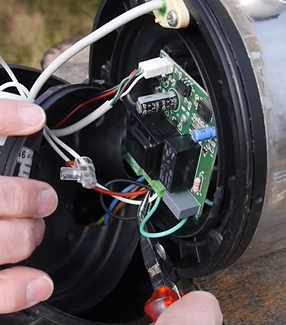

1) 3 Stk. Torx M4 Schrauben der Pumpen-Plastikabdeckung entfernen.

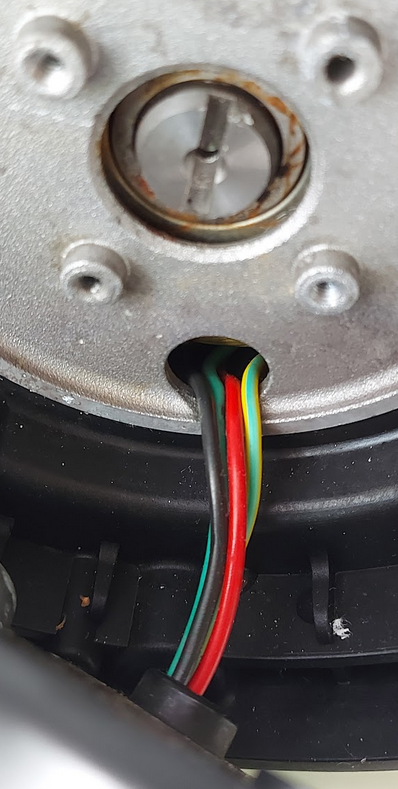

2) Netzkabelverschraubung lösen und Kabel einölen / einfetten oder Gleitmittel verwenden.
3) Abdeckung durch vorsichtige Hammerschläge links und rechts entfernen vorher mit Reißnadel Positionsstrich anbringen.
4) Pumpenelektronik-Abdeckung unter Zuhilfenahme eines Schraubendrehers die linke und rechte Raste ausrasten lassen..
5) Printplatte entfernen M4 Schraube.
6) Grundplatte / Befestigungsplatte der Printplatte entfernen.
7) Erdungskabel entfernen.
8) Wasser mit Pressluft ausblasen & Schmutz entfernen.
9) Alles in umgekehrter Reichenfolge zusammenbauen.
7) Grundplatte mit Erdungskabel anschrauben & Pumpenelektronik-Abdeckung aufsetzen und einrasten lassen.
8) O-Ring und Gehäusedeckel mit Spiritus oder Isopropylalkohol reinigen.
9) O-Ring und Gehäusedeckel innen sorgfältig fetten. ( MARLEY od. GEBERIT Gleitmittel für Steckmuffensysteme)
10) Gehäusedeckel vorsichtig aufschieben ev. mit Gummihammer - auf genaue Position der Schraubenlöcher achten - Positionsstrich !
11) Netzkabelverschraubung einfetten und vorsichtig festschrauben.
13) Plastikabdeckung vollkommen unter Wasser geben und darauf achten ob keine Luftbläschen aufsteigen.
12) Pumpe mit 4,5 Liter Wasser füllen ODER
13) in mit Wasser gefüllten Maurertrog (90 ..120 .. 200 Liter eckiger Mörtelkübel / Mörtelkasten / Mörtelkiste / Mörtelwanne) stellen.
14) Unter Wasser die Wasserfüllschraube (neben der Seilbefestigung) öffnen damit Luft entweichen kann.

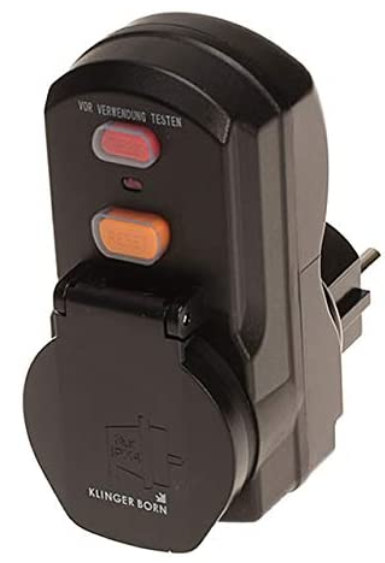

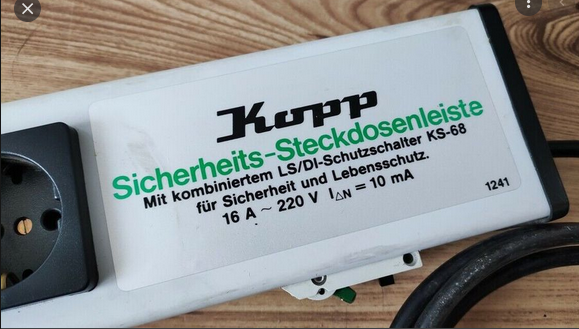

15) Schuckostecker in FI 10mA Sicherheits-Steckdosenleiste einstecken zum Testen.
16) Pumpe eine Woche im Wasser liegen lassen um zu prüfen ob nicht doch Wasser eindringt.

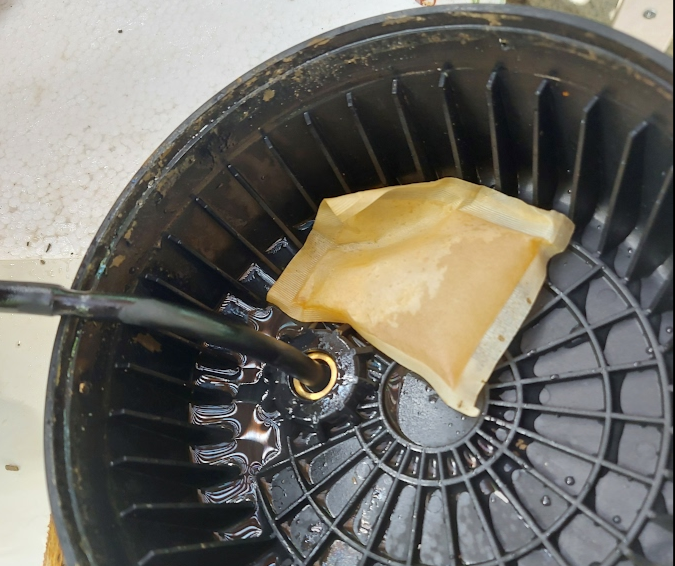

Doch jede Menge Dreck.

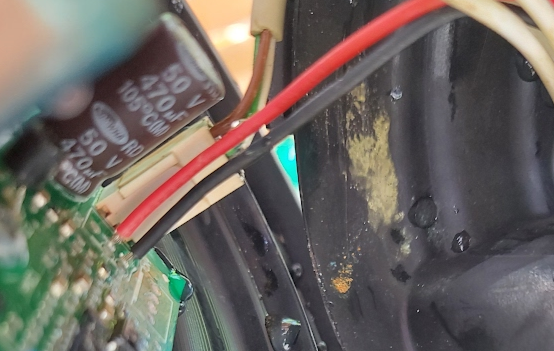

Die Elektronikabdeckung innen voll mit Wasser & Schmutz und der Trockenmittel Beutel (desiccant bag) ID Silica Gel ist abgesoffen.
NORMAL ist dieses Material stark hygroskopisch, und wasseranziehend.
16uF Kondensator nicht defekt Deckel ist drauf und Farrad stimmen.

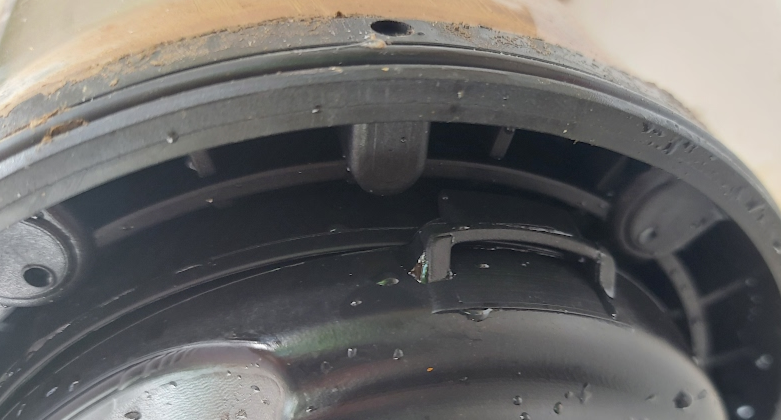

Überall Wasserspuren die Herstellerfirma hat O-Ring nicht gefettet.
Molykote 55 O-Ring Silikonfett ist ein silikonbasiertes Material, das für eine sehr gute Schmierung und Abdichtung von O-Ringen und Dichtungen aus Gummi sorgt
Um das Anbringen des O-Rings an der richtigen Stelle zu erleichtern, ist es hilfreich und effektiv, ein Gleitmittel zu verwenden.
SilikonfettEs ist ein wasserfestes, ungiftiges Schmiermittel, das vor Feuchtigkeit schützt und zudem die Montage von Dichtungen beschleunigt.Eine dünne, gleichmäßige Schmiermittelschicht auf der Dichtung reduziert den Reibungskoeffizienten und verlängert die Lebensdauer des Geräts, in das sie eingebaut ist.
Silikonfett hinterlässt keine Flecken und klebt nicht am Staub.
Es ist beständig gegen Oxidation und Verdunstung. Es kann in einer Umgebung mit einem breiten Betriebstemperaturbereich (von -60 ° C bis + 230 ° C) arbeiten. Es bietet auch einen guten Korrosionsschutz. Darüber hinaus kann es in der Lebensmittelindustrie in Maschinen eingesetzt werden, die mit Lebensmitteln in Berührung kommen. Silikonschmiermittel wird auch in Sanitäranlagen (Ventile, Dichtungen, Hähne), Industrie (Textil, Papier, Automobil) verwendet.
Vorteile der O-Ring-Schmierung
https://www.konstruktionspraxis.vogel.de/montageschaeden-bei-o-ringen-und-wie-sie-vermieden-werden-a-780377/
4) Pumpenelektronik-Abdeckung unter Zuhilfenahme eines Schraubendrehers lösen / entfernen.

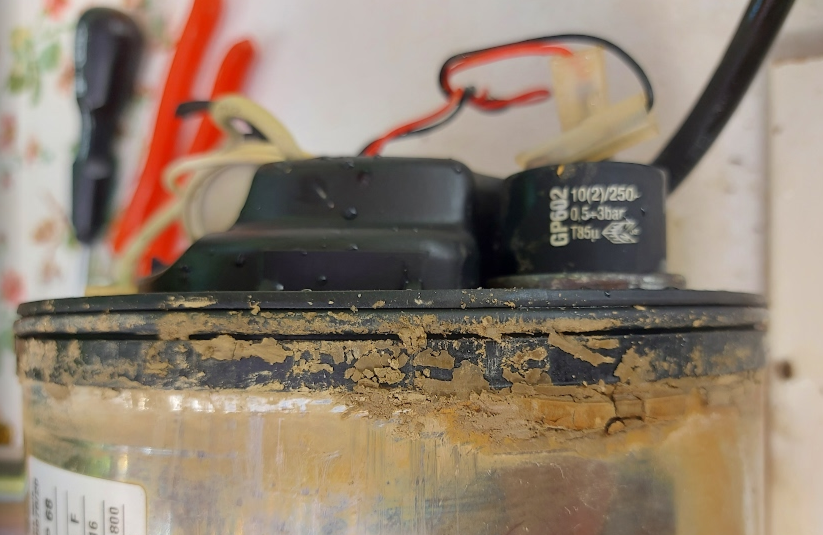

Überall im Gehäuse Dreck wie kann eine Fa. bei einer so teuren Pumpe den O-Ring so schlampig einbauen. !

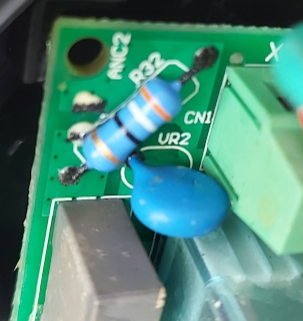

Widerstand scho angerostet.
Elektronischer Druckschalter ist in Ordnung.
Schaltpunkt 0,5 - 3,0 bar

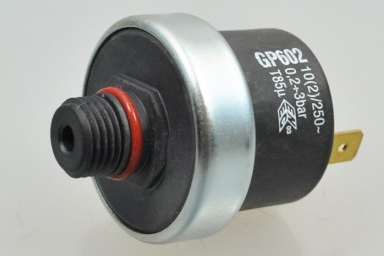

Elektronischer Druckschalter GP 602 0,5-3.0 bar G1/4 Zoll Art-Nr.: GP602-0.5-3.0-14 € 27,95
Druckschalter GP602
Druckschalter GP 602 0.5-3.0 bar G1/4 Zoll
Druckschalter GP602 0.2-3.0 bar
Techn. Daten:

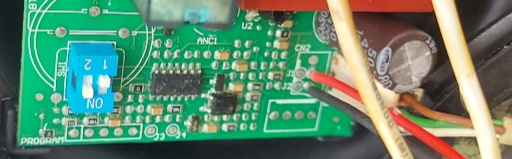

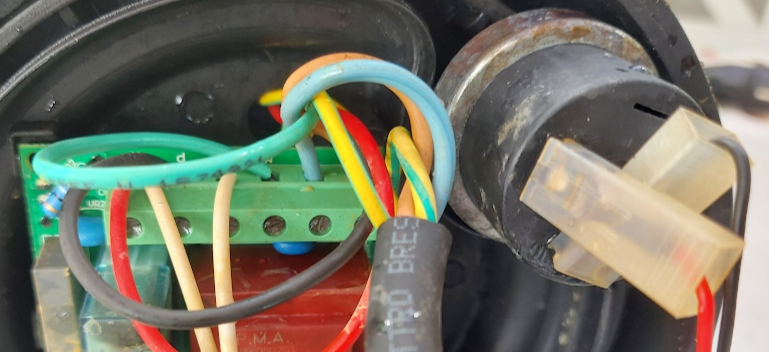

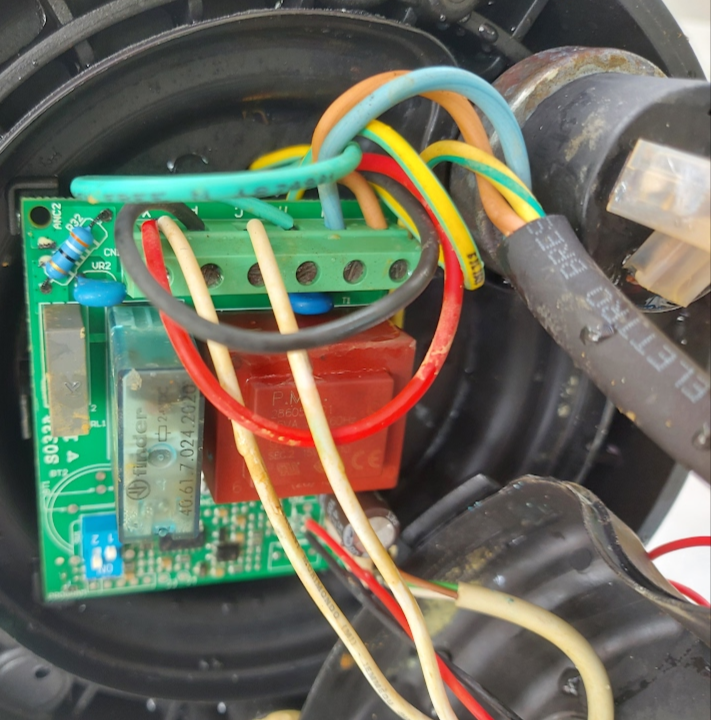

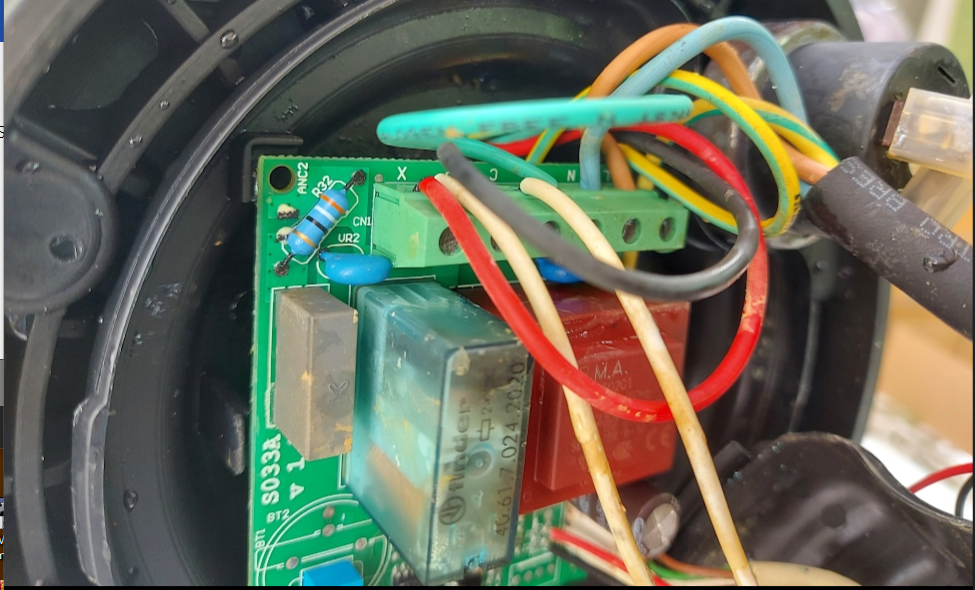

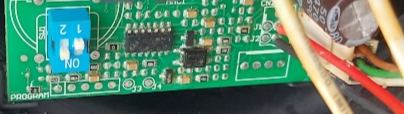

Printplatte DR ELETTRONICA SAS DI DARIO ROMANELLI & C.
Italien Toscana
www.drelettronica.it
Print S033A V1.2
Finder 40.61.7.024.2020 Printrelais 24 V/DC 16 A 1 Wechsler € 5,90
finder Relais 40.61.7.024.2020
24Vdc Relais: elektromagnetisch; SPDT; USpule : 24Vdc; 16A/250VAC; 1,2kΩ
Conrad Bestell-Nr.: 503729-62
https://asset.conrad.com/media10/add/160267/c1/-/de/000503729DS01/datenblatt-503729-finder-406170242020-printrelais-24-vdc-16-a-1-wechsler-1-st.pdf
https://www.tme.eu/at/details/40.61.7.024.202/elektromagnetische-mini-relais/finder/40-61-7-024-2020/
P.M.A. Printtrafo prim. 220V sek 15V 1,5VA Print-Trafo P.M.A. PMA
28 60 50 201 1,5VA
prim: 230Vac 1-7
sec.1 15V 6-7 sec.2 15V 9-10 P.M.A. Electrical and Electromechanic components Via Dell'Industria 2 I- 33070 Tamai di Brugnera (PN) Tel. +39 0434 6000 r.a. Fax +39 0434 600050 mailto:[email protected] http://www.pma-italy.com/pdf/pdf3.pdf
M
leichtsinnig auf der Platine ist kein Schutzlack
z.B. KONTAKT Chemie PLASTIK 70 Isolier- und Schutzlack
Polyurethan-Lackspray Urethan71
SK 10: Schutzharz und Flussmittel.
https://www.elektronik-kompendium.de/forum/forum_entry.php?id=289427&page=0&category=all&order=time

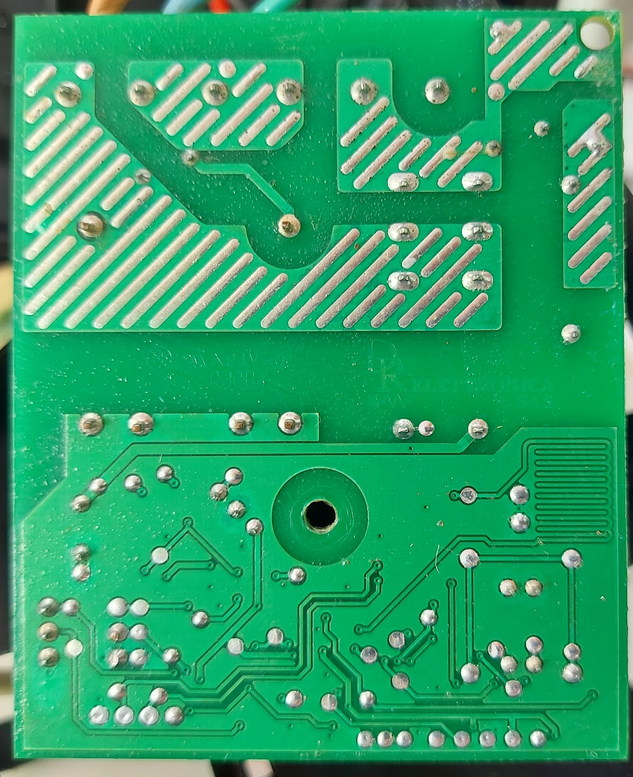

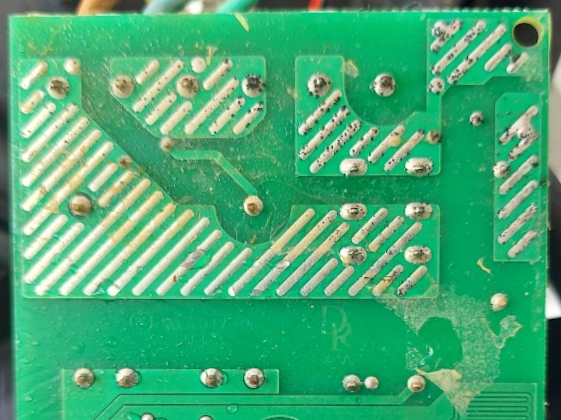

Elektronik Platine Leiterseite gereinigt

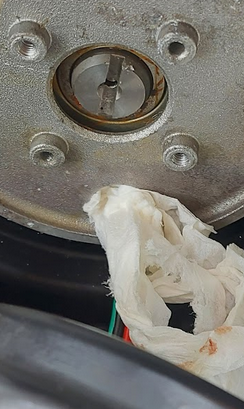

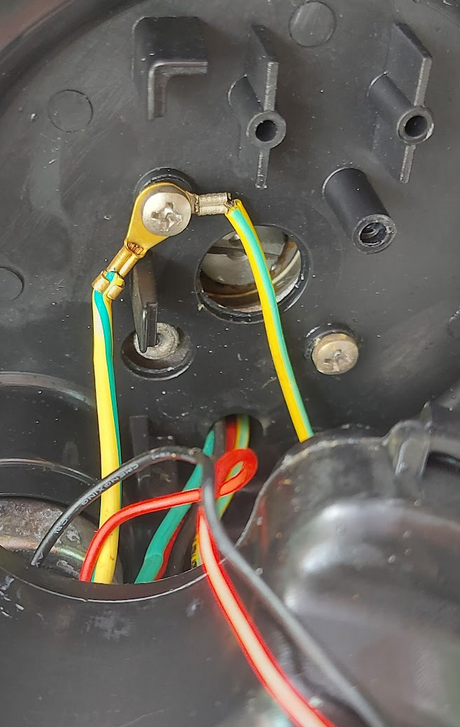

Bei dem anderen Schutzleite die Schraube kurz vor dem herausfallen.
Allerdings im Loch steht das Wasser drinnen
Wasser mit Taschentuch aufsaugen.
Rohrgleitmittel
MARLEY od. GEBERIT Gleitmittel für Steckmuffensysteme / Steckmuffenverbindungen ODER Armaturenfett
Es ist eine Frechheit das bei dieser teuren pumpe eine Garantiereperatur abgelehnt wurde da der Schuckostecher abgetrennt wurde da dieser nicht ducg ein FX Installationsror geht.
Das die Pumpe undicht gefertigt wurde - Elektronik nach einem Jahr total abgesoffen - das ist kein Argument.
Wird an einem Gegenstand etwas verändert gibt es keine Garantie mehr.
Das die Konstruktion des Hestellers schon FALSCH ist möchte ich auch festhalten.

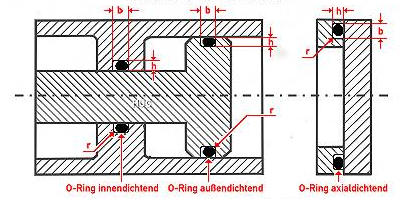

O-Ringe die Wasserdichtheit gewährleisten soll sind axialdichtend einzubauen
und nicht wie bei Kolbendichtungen außendichtend.
LG an die italienischn Konstrukteuren man sollte diese falsche Konstruktion dringend verbessern.
Auch verändert Plastik durch Temperaturänderung seinen Durchmesser und dann hat der O-Ring keine Vorspannung mehr.
Daher wird immer wieder mal Wasser eindringen.
die thermische Längenausdehnung bei Kunststoffen etwa 10mal größer ist als bei Metallen
Stahl 0,012
Edelstahl 0,01
Gußeisen 0,0115
Kupfer 0,017
Kunststoff PB 0,15
z.B. PP und Dm 200mm 0,17 * 0,2m * 10°C = 0,34mm Luft (da kann niemals Wasserdicht sein bei derartiger Konstruktion.
1) Die Wicklung von einem Wechselstrommotor
Ein Wechselstrommotor hat eine Arbeitswicklung und eine Hilfswicklung.
Die Hilfswicklung ist parallel zur Arbeitswicklung geschaltet und der Betriebskondensator mit der Hilfswicklung in Reihe.
Durch den Kondensator wird zwischen Arbeitswicklung und Hilfswicklung eine Phasenverschiebung und damit ein versetztes Magnetfeld erzeugt, durch das der Motor erst anlaufen kann.2) Wie stellt man fest, welcher Draht zu welcher Wicklung gehört?
Aus der Motorwicklung kommen 3 oder 4 Drähte (Litzen, Wicklungsausführungen).
Wie identifiziert man nun die Anschlüsse der Wicklungen, wenn nur 3 oder 4 Litzen aus der Motorwicklung ausgeführt sein?
Mit der Prinzipskizze soll es deutlich gemacht werden, wie man die Wicklungen mit einem Ohmmeter identifizieren kann.
2.1) Erläuterung zur Skizze
U1-U2 Klemmbrettbezeichnungen der Arbeitswicklung
Z1-Z2 Klemmbrettbezeichnungen der HilfswicklungA, B und C sind Messpunkte. CB ist der Betriebskondensator
Messung B-C niederohmig Messung A-B ist die Summe der Messung A-C & B-C
In der Regel ist die Hilfswicklung mit dünneren Drähten gewickelt und hat eine höhere Windungszahl als die Arbeitswicklung.
Sie ist deshalb hochohmiger als die Arbeitswicklung.
Der Punkt C ist oft im Motor zusammengeschaltet.
Bei solchen Wicklungen kommen nur 3 Litzen aus der Wicklung.
Bei der Messung B-C (Arbeitswicklung) ergibt sich ein niedrigerer Widerstand als bei der Messung A-C (Hilfswicklung).
Der Widerstand von A-B ist die Summe der Widerstände aus Arbeits- und Hilfswicklung.
2.2) So geht ein Rätsel in der Praxis
Bei diesem Motor ist Durchmessen angesagt, wenn man keine Anschlussbeschreibung hat.
Die Klemmenbezeichnungen sind hier nämlich U1, U2, V1 und W2 und nicht wie üblich U1-U2, Z1-Z2.
Wo sind also Arbeits- und Hilfswicklung?
Bei dem Motor kommen 3 Drähte, schwarz, grün und rot & gelb/grün (= Schutzleiter = Gehäuse) aus der Motorwicklung.
Es sind also Arbeits- und Hilfswicklung im Motor zusammen geschlossen (siehe Anmerkung zu Messpunkt C).
Rot und grün gehen beide zum Kondensator.
Beide können also Arbeits- oder Hilfswicklung sein.
Zwischen U2 und V1 sitzt ein Thermofühler.
Die eine Zuleitung vom Netz (L1) wird also an V1 angeschlossen, damit der Motor bei Überhitzung abgeschaltet wird.
Entsprechend der oberen Skizze ist die schwarze Litze (Klemme U2) der Messpunkt C.
Ich würde jetzt zwischen Schwarz-Grün und Schwarz-Rot den Widerstand messen.
Der niedrigere Widerstand zeigt mir die Arbeitswicklung an.
Hat z.B. Schwarz-Grün den kleineren Widerstand, ist das die Arbeitswicklung.
An W2 ist dann den Kondensator mit der Hilfswicklung zusammen geklemmt (Messpunkt A).
An der grünen Litze ist Messpunkt B.
Der Anschluss der Netzleitung würde dann an den Klemmen U1 und V1 erfolgen. 3) Besser einen Fachmann dran lassen
Es gibt Wechselstrommotoren, bei denen Hilfs- und Arbeitswicklung gleich gewickelt sind.
Sollten Sie sich nicht sicher sein, überlassen Sie den Anschluss des Motors bitte einem Elektromaschinenbaubetrieb.
********************************************************I*
Kopp Sicherheits-Steckdosenleiste KS 68 B16 LD-DI
Mit kombiniertem LS/DI Schutzschalter KS-68 für Sicherheit und Lebensschutz
4 Steckdosen, B 16A, 230V, I(delta) N = 10mA, mit integrierter Prüftaste
FI Schutzschalter Steckdose 10mA Fehlerstrom-Schutzadapter Steckdose Schutzschalter Auslösezeit 30ms FI Schutzschalter Steckdose in Steckdosen € 19,95 Personenschutz-Zwischenstecker Brennerstuhl Personenschutz-Adapter 30mA Personenschutz-Stecker 10mA Personenschutzschalter (FI-Schutzschalter)
FI Schutzschalter Steckdose Fehlerstrom FI Schutzschalter Stecker, Personenschutz-Adapter, Personenschutzstecker, Schutzkontaktstecker für Werkzeuge außen Kopp RCD/FI Adapter Inline 2-polig 15ms 30mA 16A 230 V ac https://docs.rs-online.com/531a/0900766b814a848d.pdf Kopp RCD/FI Stecker 30mA 16A 230 Vac
********************************************************I*
********************************************************I*
Keine dieser Pumpen geht wenn Luft in der Pumpe ist.
Es ist keine Luftpumpe ! ! !
Und der Wasserstand muß min. 15cm hochsein
Dann pumpt die aber bis Wasserstand 4cm da bekommt die Pumpe über die Ansaugschlitze Luft. Das Pumpenlaufrad, das zentral die Förderleistung erbringt, sollte aus einem robusten Material gefertigt sein, damit es den Abpumpanforderungen von Geröll und kleinen Steinen stand hält.Kunststoffe können diesen Anforderungen nicht standhalten.
Sie brechen materialbedingt schnell.
Kleinere Pumpen haben meistens ein Freistromrad, da dies am wenigsten störanfällig ist und einen großen freien Durchgang für die Feststoffe bietet.
Pumpen mit Freistromrädern haben jedoch schlechte Wirkungsgrade und erreichen auch keine großen Förderhöhen
Tauchpumpe 1100 W Schmutzwasser TPS 19500/E | Wasserpumpe aus hochwertigem EdelstahlgehäuseZum Abpumpen von Schmutzwasser im Innen- und Außenbereich
für Schmutzpartikel mit einer Korngröße bis max. 35 mm

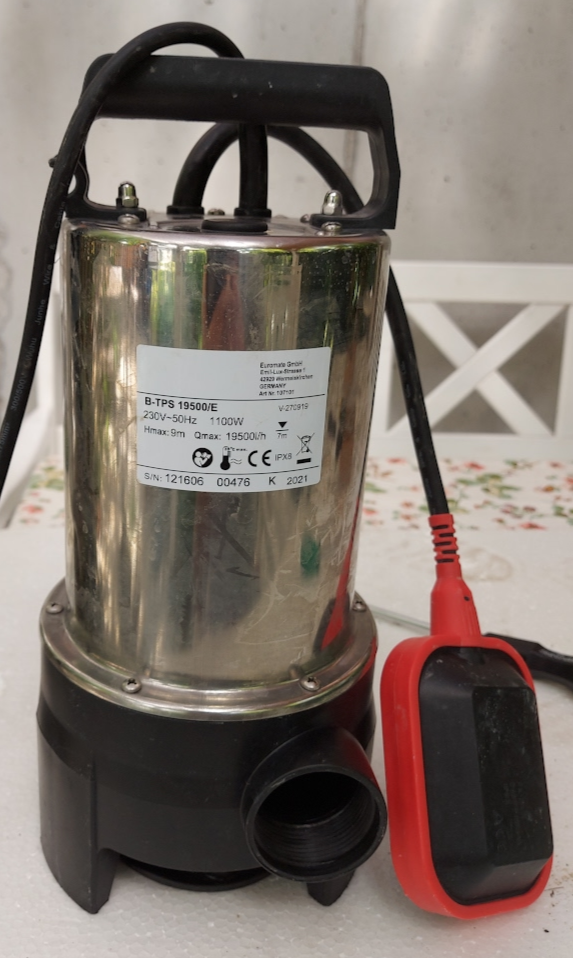

Euromate Schmutzwasserpumpe B-TPS 19500/E € 79,99
S/n. 121606
230Vac
1,1kW
Förderhöhe 9m = 0 Liter
Förderhöhe 0,5m = 19,5m^3 / Stunde = 325Liter/Min. 5,42 Liter / sec.
Um die Förderleistung optimal zu nutzen empfehlen wir Ihnen einen Schlauch mit 25 mm Ø (1") zu verwenden
besser 1,5" 38mm
Um welche Pumpenart handelt es sich?
Die Schmutzwasserpumpe GC-DP 9035 N ist eine Tauchmotorpumpe, die sich entweder ganz oder teilweise 15cm im Wasser befindet.
Für welche Einsatzzwecke ist die Schmutzwasserpumpe geeignet?
Zur Entwässerung (z.B. Pools, Kellerräume), Entnahme und Transport von Schmutzwasser.
Kann die Pumpe zur Gartenbewässerung verwendet werden?
Nein, da der Förderdruck mit 0,9 bar für z.B. Rasensprenger/Regner nicht ausreichend ist.
Die Tauchpumpe TPS 19500/E ist zum Absaugen von verunreinigtem Wasser aus Baugruben, überfluteten Kellern, Schwimmbecken und Teichen geeignet.
Die Leistungsstärke der Pumpe beträgt 1.100 Watt bei einem max. Druck von 0,9 bar.
Die maximale Förderhöhe beträgt 9 m bei einer Förderkapazität von max. 19.500 l/h (0,00542 m³/s).
Die max. Schmutzpartikelgröße, welche die Pumpe fördern kann, beträgt 35 mm.

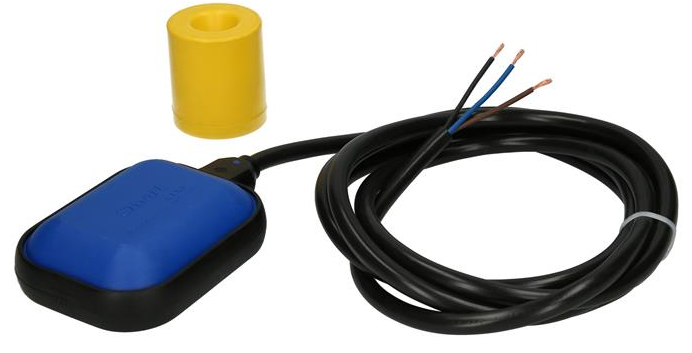

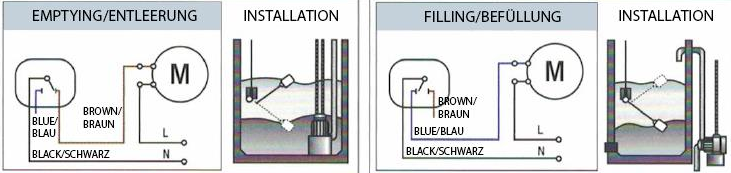

Hochwertige Pumpe zur Förderung von Schmutzwasser Der Schwimmerschalter schaltet die Tauchpumpe, je nach Einstellung, bei steigendem Wasser automatisch ein und bei sinkenden Wasserstand automatisch aus, um einen Trockenlauf zu verhindern.
Damit der Schwimmschalter einwandfrei funktioniert, muss er sich frei bewegen können.
Für den Transport zum Einsatzort ist die Pumpe mit einem verstellbaren Tragegriff ausgestattet.
Ihr Gehäuse besteht aus hochwertigem Edelstahl und verspricht eine lange Lebensdauer. Sie wird mit einem 10 m langen Kabel geliefert.
Um die Förderleistung optimal zu nutzen empfehlen wir Ihnen einen Schlauch mit 25 mm Ø (1") zu verwenden.
Die Pumpe verfügt über einen Universalanschluss für diverse Schläuche.
Hinweis: Beim Aufstellen der Pumpe ist auf einen geraden und sicheren Stand zu achten.
Sie muss auf einem festen Untergrund stehen. Bei dauerhafter Platzierung sollten Sie die Pumpe regelmäßig prüfen und säubern

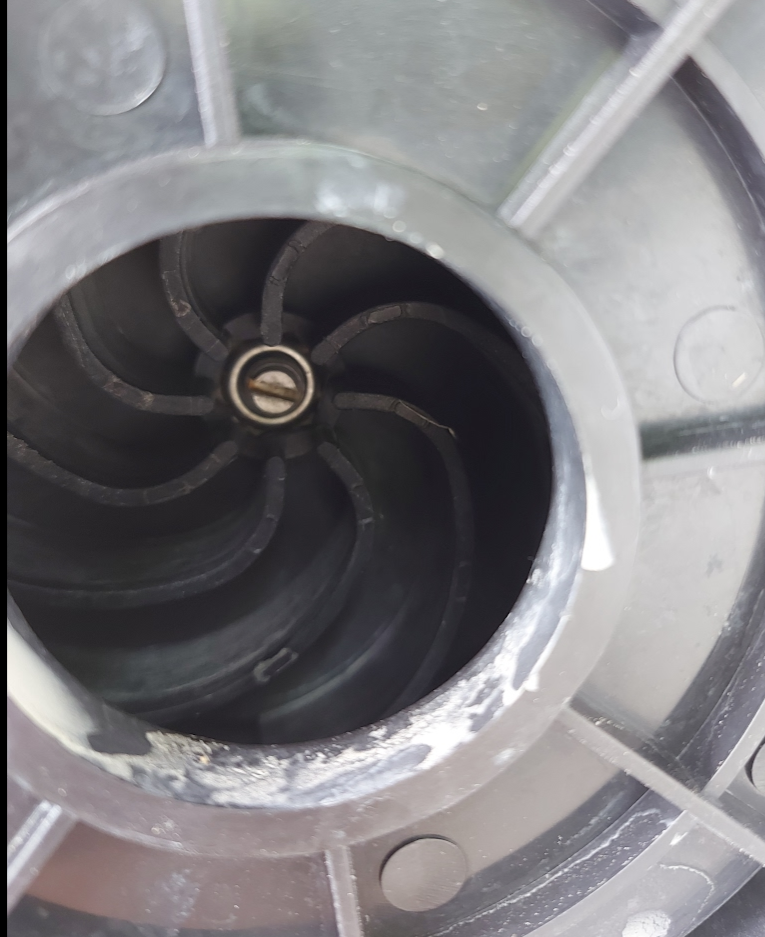

Bei der Tauchpumpe TPS 19500/E Impeller festgeschraubt.
Eine M4 Schraube ein Scherz
********************************************************I*

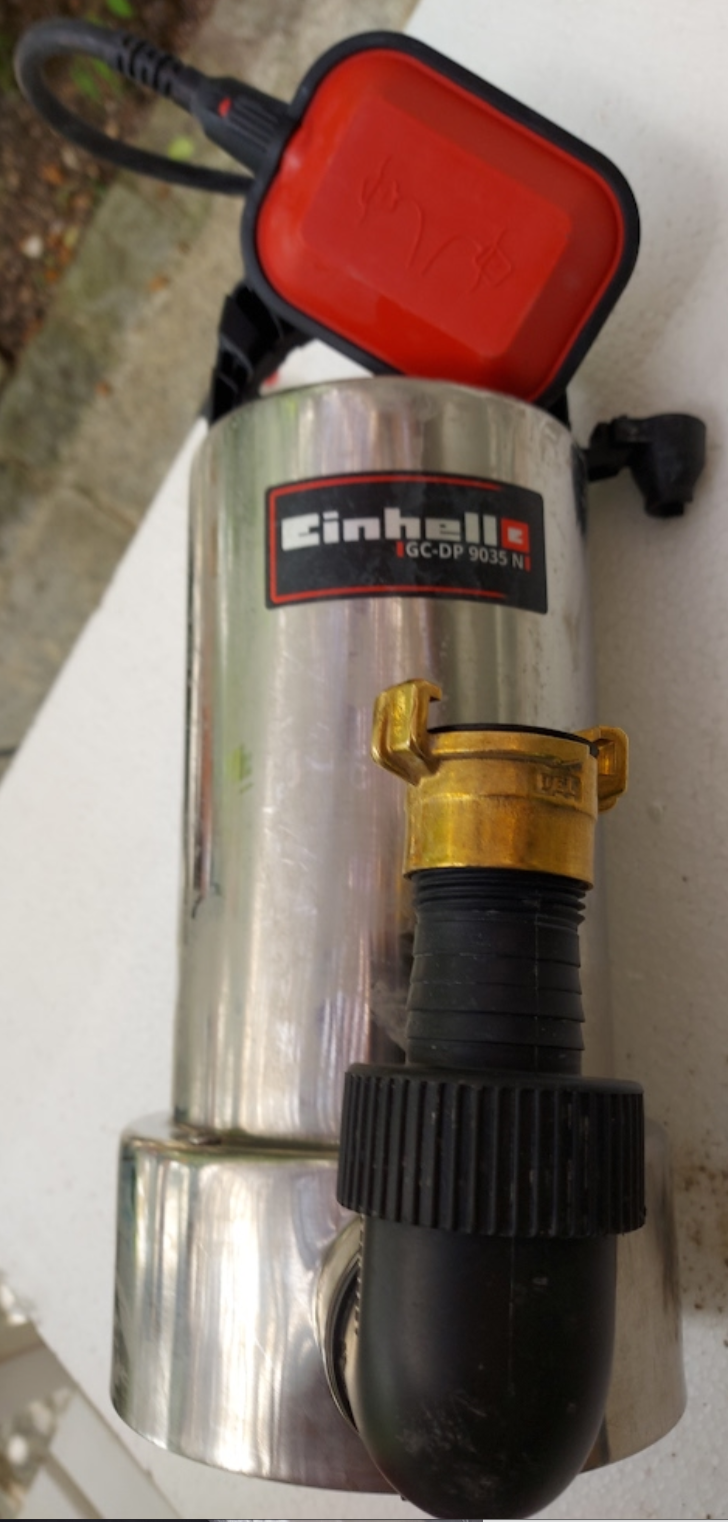

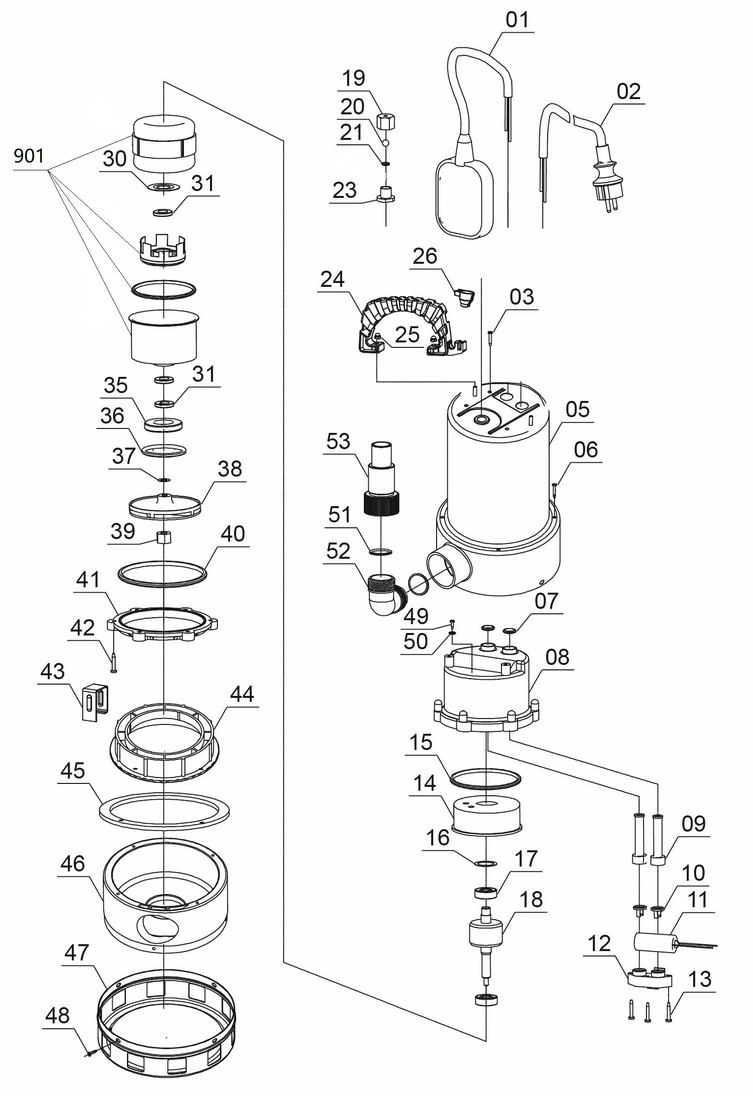

Einhell Schmutzwasserpumpe GC-DP9035N € 118,- Nr. 2020711/EB072895Art.-Nr.: 41.707.78 Die Schmutzwasserpumpe GC-DP 9035 N ist ein robustes, kräftiges und zuverlässiges Werkzeug, das beim Abpumpen von Teichen, Baugruben,
überschwemmten Kellerräumen und vielem mehr beste Dienste leistet.
Mit einer Leistungsaufnahme von 900 Watt fördert die starke Pumpe stündlich
bis zu 18.000 Liter verunreinigtes Wasser. Das Gehäuse besteht aus hochwertigem Edelstahl, welches für eine lange Laufzeit sorgt
Förderhöhe 8,0m = 0 Liter
Förderhöhe 6,0m = 8m^3 / Stunde
Förderhöhe 4,0m = 13m^3 / Stunde
Förderhöhe 0,5m = 18m^3 / Stunde = 300Liter/Min. 5 Liter / sec.
Um welche Pumpenart handelt es sich?
Die Schmutzwasserpumpe GC-DP 9035 N ist eine Tauchmotorpumpe, die sich entweder ganz oder teilweise 15cm im Wasser befindet.
Für welche Einsatzzwecke ist die Schmutzwasserpumpe geeignet?
Zur Entwässerung (z.B. Pools, Kellerräume), Entnahme und Transport von Schmutzwasser.
Kann die Pumpe zur Gartenbewässerung verwendet werden?
Nein, da der Förderdruck mit 0,9bar für z.B. Rasensprenger/Regner nicht ausreichend ist.
Gewicht: 5,5kg
Ekektro-Schmutzwasserpumpe GC-DP 9035 N
Stufenlos höhenverstellbarer Schwimmschalter- Hochwertige Gleitringdichtung- Edelstahl-Pumpengehäuse- Anschluss für 25/38 mm-Schläuche sowie 33,3 mm (1") Außengewinde- 90 ° Winkel 47,8 mm (1 1/2") AG
Tragegriff, Stufenlos höhenverstellbarer Schwimmschalter, Hochwertige Gleitringdichtung, Edelstahl-Pumpengehäuse, Anschluss für 25/38 mm-Schläuche sowie 33,3 mm (1") Außengewinde, 90 ° Winkel 47,8 mm (1 1/2") AG
Metallspan hat das Pumpenrad blockiert
https://www.einhell.at/p/4170778-gc-dp-9035-n/
https://www.einhell-service.com/de_DE/4170778-gc-dp-9035-n.html
********************************************************I*

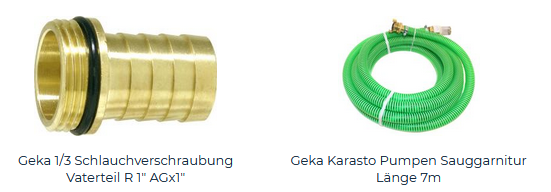

https://www.getgoods.com/at-de/products/229600/Einhell-4173630-1-St.-Saugschlauch.html?
Lieber Daniel,
ich würde den am Saugschlauch befestigten Saugfilter in eine 12 cm Styroporkugel (OBI 2164788) stecken.
Durch das Gewicht des Messing Saugfilters taucht die Kugel in das Wasser ein und schwimmt an der Oberfläche.
Ist der Tank leer gesaugt liegt die Kugel auf dem Schlick und saugt Luft der Unterdruck (Trockenlaufschutz) schaltet den Motor aus.

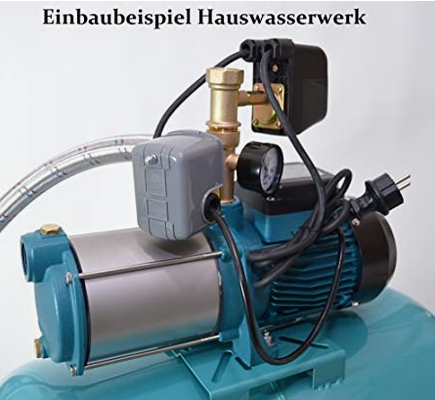

Funktion der Gartenpumpe mit DruckschalterDie Ausstattung einer Gartenpumpe mit Druckschalter entscheidet zum einen über die Sicherheit und zum anderen über die reibungslose Funktion an sich. Sicherheit:
Ein elektronischer Druckschalter schaltet eine Pumpe dann aus, wenn der Grund-Wasserdruck nicht vorhanden ist (der sog. Trockenlaufschutz). Hierdurch kann verhindert werden, dass eine Pumpe leer läuft und dabei einen Defekt erleidet.
Kommt beispielsweise kein Wasser mehr nach oder wird ein Wasserhahn in der Zulauf-Leitung abgedreht, schaltet das Gerät aus. Stoppt die Pumpensteuerung in dieser Situation den Durchlauf werden die Pumpenlaufräder geschont und die Lebensdauer der Pumpe erhöht sich dadurch. Funktion:
Wird der maximale Betriebsdruck erreicht, schaltet der Druckschalter automatisch die Pumpe ab. Bei sinkendem Druck wird diese wieder automatisch eingeschaltet. Ein automatischer Betrieb ist somit gewährleistet. Dies ist sehr praktisch, da manuelles Ein- und Ausschalten somit entfällt.
Eine Gartenpumpe mit Druckschalter schaltet dann ab, wenn kein Wasser vorhanden ist oder der eingestellte Druck erreicht ist.
Nicht jede Gartenpumpe enthält solch einen Druckschalter, der die Pumpe ein- und ausschaltet.
Zeitersparnis durch Verwendung eines DruckschaltersAgora-Tec Pumpen Druckschalter
Die Gartenpumpe mit Druckschalter ist ein Gerät, das alleine im Garten laufen kann.
Hierbei ist es nicht mehr nötig, die Funktion der Pumpe zu überwachen und auf eine Überhitzung zu reagieren.
Die Pumpensteuerung sorgt dafür, dass die Funktion der Gartenpumpe kontinuierlich erfolgt.
Auch das Pumpergebnis erweist sich als besser. Denn es kommen keine Übermengen oder Luftblasen zustande. Wir empfehlen dir folglich diese Art von Pumpe, weil du Zeit für
Zudem erhöht es die Lebensdauer deiner Pumpe und der Einsatz eines Druckschalters spart auch Energiekosten
Trockenlaufschutz
Trockengehschutz oder Trockenlaufschutz bezeichnet eine Maßnahme, die verhindern soll, dass ein Gerät ohne flüssiges Medium (meist Wasser) in Betrieb ist.
https://de.wikipedia.org/wiki/Trockengehschutz
https://schmutzwasser-und-tauchpumpe.de/know-how/gartenpumpe-mit-trockenlaufschutz/

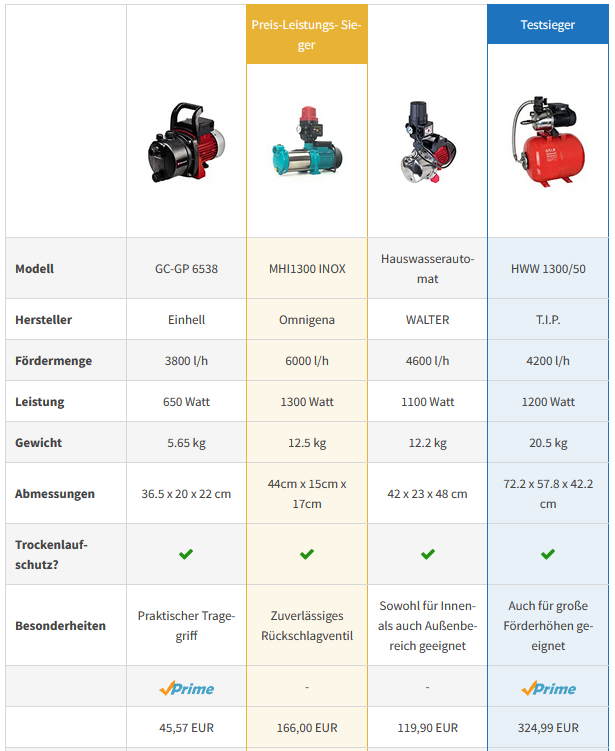

https://www.gartenmagazin.net/hauswasserwerk-test/
Trockenlaufschutz Gartenpumpe - Die ausgezeichnetesten Trockenlaufschutz Gartenpumpen für Garten und Haus unter die Lupe genommen!
https://kreiselpumpe.org/trockenlaufschutz-gartenpumpe
https://kreiselpumpe.org/trockenlaufschutz-pumpe
WALTER Hauswasserautomat 1100 Watt, mit integriertem Trockenlaufschutz, Ansaughöhe 8 Meter, Förderhöhe 45 Meter, Kapazität 460 l/h, Förderdruck ca. 4,5 bar € 119,-
https://www.amazon.de/dp/B08965BR6M?tag=track-ect-de-864591-21&linkCode=osi&th=1&psc=1&ascsubtag=ecSEP1qqk5tl1uaq1y5

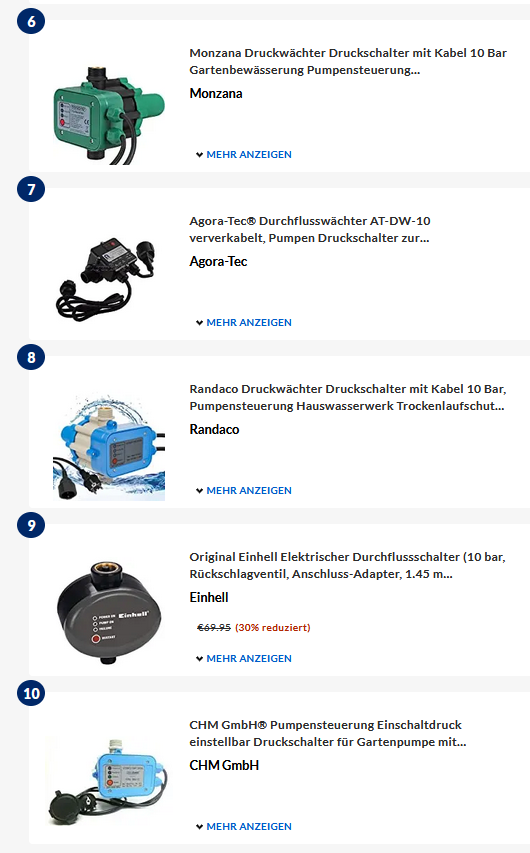

10 Besten Trockenlaufschutz für Pumpen in Deutschland - April 2022
https://www.bild.de/vergleich/pumpensteuerung-druckschalter-test/

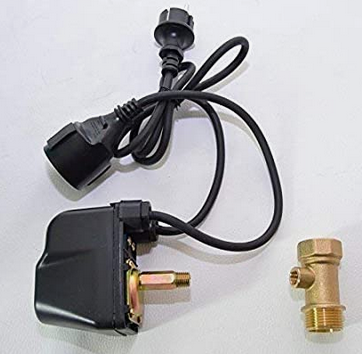

Fa. Powermat Trockenlaufschutz SK-13 € 25,70
Trockenlaufschutz SK-13 für Gartenpumpe Hauswasserwerk Tiefbrunnenpumpe 230V Anschluß 1" für Pumpen bis 2000 Watt Stromaufnahme.schützt Pumpen vor Trockenlauf und somit vor Schäden.
Trockenlaufschutz für Gartenpumpe Tiefbrunnenpumpe Hauswasserwerk 230V SK-AQUA Line Trockenlaufschutz PS-05B für Gartenpumpe / Hauswasserwerk / Tiefbrunnenpumpe (für Pumpen mit max. Stromaufnahme von 2000W/10A)
https://www.amazon.de/Trockenlaufschutz-Gartenpumpe-Hauswasserwerk-Tiefbrunnenpumpe-Stromaufnahme/dp/B01N7TQ85I/ref=asc_df_B01N7TQ85I/?
https://www.amazon.de/Trockenlaufschutz-Gartenpumpe-Hauswasserwerk-Tiefbrunnenpumpe-Stromaufnahme/dp/B01N7TQ85I

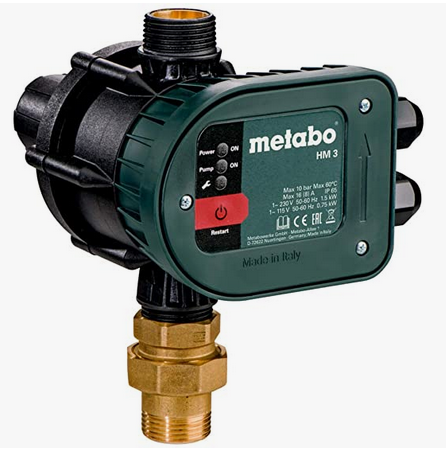

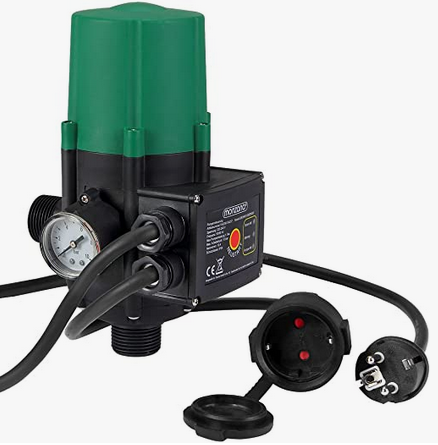

Water Pum Controller Pumpensteuerung Einstellbar Druckschalter mit Trockenlaufschutz Gartenpumpe DHL € 32,-
Automatic Pump Control Pumpensteuerung Druckschalter für Hauswasserwerk Automatik Pumpenschalter 1100w € 32.01 Automatic Pump Control Vollautomatische Pumpensteuerung für Gartenpumpen Hauswasserwerk 1.1KW 220V 31,02 T.I.P. Trockenlaufschutz TLS 100 E, TLS 100E € 45,28 T.I.P. 30241 Elektronische Pumpensteuerung BRIO 2000 M, für alle Tauchdruck-, Tiefbrunnen-, Zisternen- und Gartenpumpen ab 1,5 bar € 50,36 CHM GmbH Automatische Pumpensteuerung mit Trockenlaufschutz und Manometer, Drucksteuerung € 32,99 CHM GmbH DSK-1C Pumpensteuerung Einschaltdruck einstellbar Druckschalter für Gartenpumpe mit Trockenlaufschutz € 32,99 CHM GmbH Digitale vollautomatische Pumpensteuerung CH20 mit Sensor Technologie ! Master-Chip und Drucksensor steuern das EIN- und Ausschalten der Pumpe. Für Pumpen bis 2,2 kW. € 56,99 Druckschalter AM102 Pumpensteuerung Pumpenschalter Hauswasserwerk Druckwächter € 69,90 Randaco Druckwächter Druckschalter mit Kabel 10 bar, Pumpensteuerung Hauswasserwerk € 33,99 FUGRMO GTE-000-015 Pumpensteuerung mit Trockenlaufschutz (max 10 bar), Druckwächter, Druckschalter verkabelt, Gartenbewässerung € 31,95 AL-KO 112478 Druckschalter Hydrocontrol, für automatisches Ein- und Ausschalten, Trockenlaufschutz € 89,78 Trockenlaufschutz ersetzt Druckschalter + Membrane AL-KO Hydrocontrol € 71,95 Agora-Tec Durchflusswächter AT-DW-10 € 33,95 Agora-Tec Durchflusswächter AT-DWv-3 mit Kabel, Pumpen Druckschalter zur Pumpensteuerung für Kreisel-, Tauch- Tiefbrunnenpumpen mit max: Betriebsdruck von 7 bar € 38,95 Agora-Tec Pumpen Steuerung Druckschalter Durchflusswächter AT-DWv-15-MCU verkabelt (Abschalt Druck einstellbar) mit Trockenlaufschutz, Überdrucküberwachung € 49,95 Agora-Tec AT-DWv-10 Pumpe Pumpen Steuerung Druckschalter Durchflusswächter presscontrol € 34,95  Monzana Pumpensteuerung Trockenlaufschutz 10 bar Druckschalter Hauswasserwerk Pumpendruckregler Pumpenschalter mit Kabel € 29,95 Monzana Druckwächter Druckschalter Pumpensteuerung Trockenlaufschutz Hauswasserwerk € 29,95 Monzana Druckwächter Druckschalter mit Kabel 10 bar Gartenbewässerung Pumpensteuerung € 31,95  Metabo HM 3 - Elektronischer Druckschalter mit Trockenlaufschutz (628799000) https://www.metabo.com/at/de/zubehoer/weiteres-zubehoer/zubehoer-wasser-und-pumpentechnik/trockenlaufschutz/ Original Einhell Elektrischer Durchflussschalter (10 bar, Rückschlagventil, Anschluss-Adapter, 1.45 m Netzleitung) € 49,00 RIBILAND 01673 Sicherheit Wassermangel für Pumpe schwarz € 29,03 Druckschalter SKD-5 230V 1-phasig Pumpensteuerung Druckwächter für Hauswasserwerk Brunnenpumpe € 23,99 Regulator Pump CALPEDA IDROMAT 5-22 Switching ON Pressure 2,2bar 230V 50/60Hz € 118,03 Guede 94174 Druckschalter für Pumpen mit Trockenlaufschutz - Neu € 75,94 Güde Druckwächter 2000 Druckschalter Pumpensteuerung Trockenlaufschutz € 57,42 OKAY Druckschalter mit Trockenlaufschutz Art.-Nr. 9029071 € 74,99 Zehnder Pumpen 11401 Trockenlaufschutz 30,3 mm (1") IG € 92,49 RS PRO Schwimmerschalter Extern, senkrecht, Schließer/Öffner, Nylon, 600 mA, 120V, -20°C, bis +75°C, 1m Kabel RS PRO Schwimmerschalter Vertikal, Direkt belastbar, PP, 200V, -20°C, bis +80°C, 300mm Kabel Pollin Schwimmerschalter PNS-43/10W € 2,95 senkrechter Einbau Pollin Schwimmerschalter PNS-55/10W € 3,95 waagrechter Einbau Pollin Schwimmerschalter PNS-85/10W € 4,25 senkrechter Einbau H-Tronic Schwimmerschalter S2, inkl. 10 m Kabel € 19,99 senkrechter Einbau Schwimmerschalter Reltech SKW3PVC Art.-Nr. 105897 € 15,12
H-TRONIC Wasserpegelschalter
Wasserpegelschalter WPS 3000 € 69,95 Wasserpegelschalter WPS 3000 plus € 84,95 Wasserpegelschalter WPS 3000 plus (B-Ware) € 49,95 H-Tronic WPS 4000 Füllstands-Differenzschalter mit Alarm € 53,99
Es überwacht und regelt Flüssigkeitsniveaus überall dort, wo ein bestimmter Füllstand eingehalten werden soll.
Wasserpegelschalter WPS 5000 € 84,95
https://www.h-tronic.de/produkt-kategorie/wasserpegelschalter/
DIN A4 ausdrucken
********************************************************I*
Impressum: Fritz Prenninger, Haidestr. 11A, A-4600 Wels, Ober-Österreich, mailto:[email protected]ENDE |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
