        DesignCAD V25.2   2016-02-25
                    Versatile 2D CAD Solution

                   http://www.franzis-cad.de/




IMSIdesign
www.imsidesign.com



               DesignCAD 2D V25

C:\Programme\IMSIDesign\DesignCAD 25\DcadExp25x64.exe
DCAD25_GSG.pdf
300_b_FRANZIS-x_DesignCAD 2D V25 - Zeichnen & Konstruieren - Handbuch (29 Seiten)_1a.pdf
dcadExp25x64.pdf

300_b_FRANZIS-x_DesignCAD 2D V25 - Referenzhandbuch (190 Seiten)_1a.pdf

DesignCAD 25 Release Notes.pdf
~300_b_FRANZIS-x_DesignCAD 2D V25 - Release Notes (5 Seiten)_1a.pdf

DC Toolkit Pro 25 2D  (Build: 25.0.4.56)  2017-03-02
dct2d 25 0 4 56 update.exe (3,1MB)
http://fabhelp.de/downloads/kostenfreie-updates/dc-toolkit-pro-2d-v25

http://www.franzis-cad.de/DC-Toolkits-Pro-2-Hilfe.pdf

300_b_FRANZIS-x_DesignCAD Toolkit Pro V25 - Erste Schritte (7 Seiten)_1a.pdf


Architekt/Tischler/Ingenieur
Nur in Bundle mit DesignCAD

Holz/Tischlerarbeiten
Architektur/Planung
Maschinenbau/Konstruktion


C:\Program Files (x86)\DCToolkit\DC Toolkit Pro 25 2D\DCE25.exe

DC Toolkit Online Handbuch

http://www.designcad-tipps.de/dc-toolkit-pro/
http://www.designcad-tipps.de/dc-toolkit-pro-2/

Wenn Sie zusätzliche Hilfe zu DesignCAD suchen, empfehlen wir Ihnen unsere DesignCAD Service & Support-Angebote auf
www.designcad-service.de.




Toolbars

In diesem Abschnitt werden die einzelnen Werkzeugleisten beschrieben.

Haupt-Toolbar

Toolbar Symbole Ingenieur

Toolbar Symbole Architekt/Tischler

Toolbar Liniengruppe 0.5

Toolbar Liniengruppe 0.7

Toolbar Bemaßung

Toolbar Texte

Toolbar Attribute

Toolbar 3D Ansichten

Toolbar 3D Drucken

http://www.fabhelp.de











http://www.designcad-tipps.de

1) Zeichnen eines einfaches flaches Werkstück mit DesignCAD

https://www.youtube.com/watch?v=q65ecGIXWrw
http://www.franzis-cad.de/cad-webinarvideos/erstellen-sie-ein-einfaches-werkstueck-mit-designcad

Zeigt die Erstellung eines einfachen Werkstückes mit DesignCAD.
Mehr Informationen zu DesignCAD unter

http://designcad-tipps.de
http://3d-cad-print.de
http://fabhelp.de


DesignCAD 25 64-bit  aufrufen

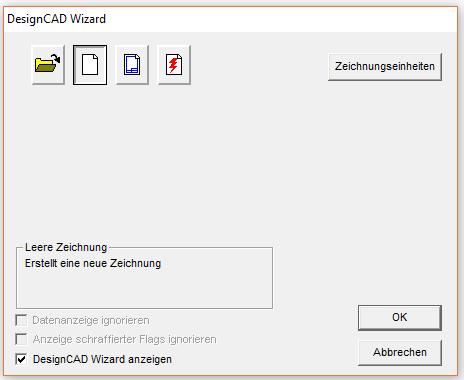

Leeres Zeichenblatt auswählen


MENU > Datei > Neu

Als Beispiel dieses einfache Blechstück konstruieren

  y
   I_  x        -x   _
                          I
                        -y

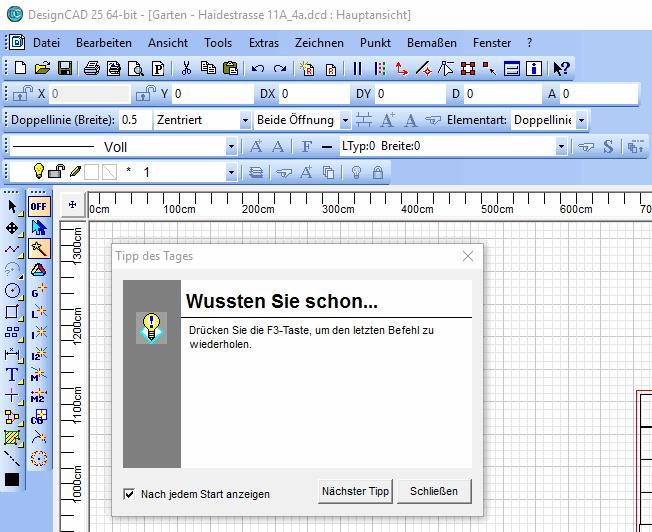

F3-Taste Befehl wiederholen

MENU > Ansicht > Lineale

MENU > Extras > Maßeinheiten > Zentimeter

Unbegrenzte Zeichnungsfläche

MENU > Zeichnen > Linie... > Linie  ODER   MENU > Zeichnen > Orthogonal-Linie... > Linie
MENU > Extras > Dauerfang-Optionen > Dauerfang ein

Man kann beliebig irgendwo beginnen.
Linienstartpunkt mit linker Maustaste festlegen
Letzter Punkt muß ausgewählt sein

MENU > Punkt > Punkt Relativ > Dx 100  Dy 0  <OK>
MENU > Punkt > Punkt Relativ > Dx 0  Dy 60
MENU > Punkt > Punkt Relativ > Dx -40  Dy 0
MENU > Punkt > Punkt Relativ > Dx  0  Dy -20
MENU > Punkt > Punkt Relativ > Dx  -30  Dy 0
MENU > Punkt > Punkt Relativ > Dx  0  Dy 20
MENU > Punkt > Punkt Relativ > Dx  -30  Dy 0
MENU > Punkt > Punkt Relativ > Dx  0  Dy -60    <OK>

mit <Enter> = Mausrad   Linienzeichnen beenden

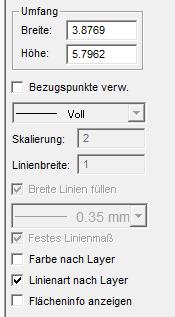

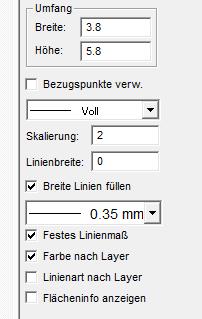

Linienart ändern > Linie anklicken > rechte Maustaste > Struckturinfo

Bei Maßänderungen in der Struckturinfo  - Linienart nach Layer - NICHT anhacken
Es kommen nur krumme Werte ! ! !






MENU > Extras > Dauerfang-Optionen.. >  Dauerfang ein

MENU > Bearbeiten > Trimmen > Kante  > klick auf Linie die getrimmt werden soll > klick auf die Schnittlinie  (Seite 159)

HOR = Horizontal

Textgröße = Bemaßungshöhe
 Abstand = Hilfslinienabstand

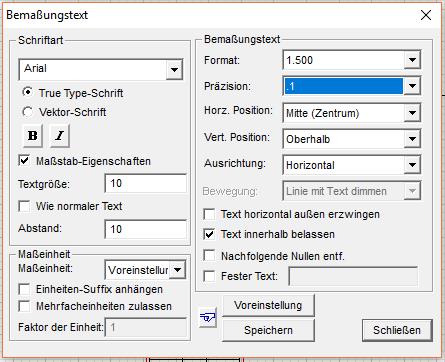

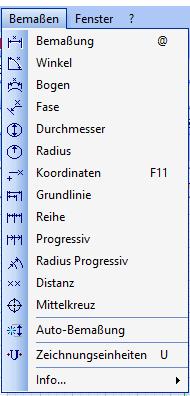

MENU > Bemaßen > Reihe > Text > Textgröße 10  - Abstand 10  - Präzision 0.1   (= 1mm)


MENU > Bemaßen > Reihe > Präfix/Sufix > keine


Breite = Bemaßungslinie-Strichstärke
Position = Pfeillänge
MENU > Bemaßen > Reihe > Pfeilkopfart > Breite 1 > Position 15


MENU > Bemaßen > Reihe > Hilfslinie > Überstand 15 mm - Abstand 5 mm



MENU > Bemaßen > Reihe > Abweichung >


MENU > Bemaßen > Reihe > erster Eckpunkt klick > zweiter Eckpunkt klick >  usw > Abstand klick >  <Enter = mittlere Maustaste

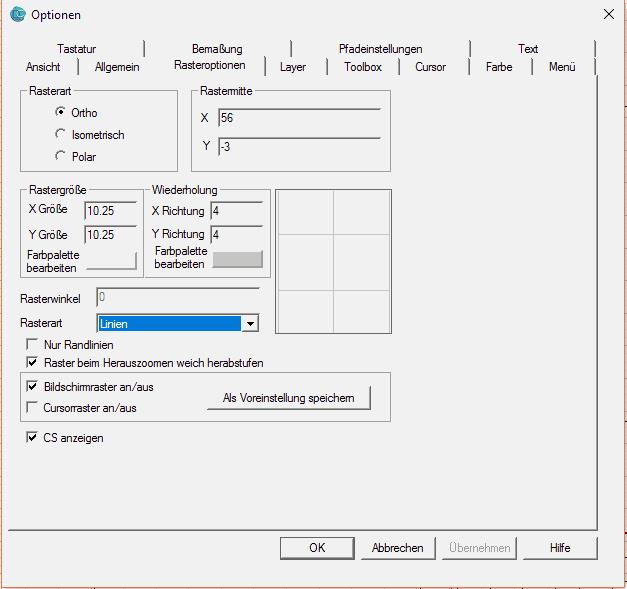

Rasteroptionen
Bildschirmraster EIN/AUS
Cursorraster an/aus  (fängt Bildschirmraster)

MENU > Extras > Optionen > Rasteroptionen >  Rastermitte  X -5    Y 3
MENU > Extras > Optionen > Rasteroptionen > X Größe 10.25 - Y Größe 10.025 - X-Richtung 4 - Y Richtung 4 - Bildschirmraster AN - Cursorraster AN   <OK>



Garten - Haidestrasse 11A_4a.dcd


2) Markieren, kopieren verschieben und spiegeln mit DesignCAD

http://www.franzis-cad.de/cad-webinarvideos/kopieren-verschieben


Mit der linken Maustaste Objekt markieren
Wo das Objekt angeklickt wurde entsteht ein blauer Punkt
Klicke Sie auf den blauen Punkt erscheint ein Verschiebepfeil und das Objekt hängt an diesen dann dran und kann beliebig verschoben werden.

Kopie eines markierten Objektes erstellen.

MENU > Bearbeiten > Markiertes bearbeiten.. > Markiertes kopieren > Kopie hängt am Cursor

Kopie exakt positionieren vorher blauen Bezugspunkt exakt verschieben.

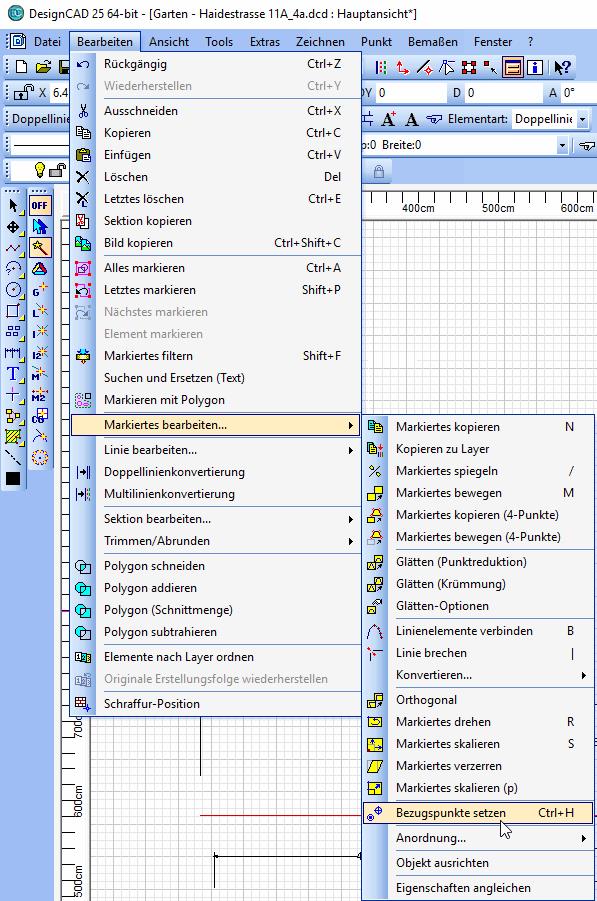

MENU > Bearbeiten > Markiertes bearbeiten > Bezugspunkte setzen  <Strg+h>

dann von der Fang-Toolbox > Endpunkt setzen (Icon G+) > dann 1 Bezugspunkte an einer Linie setzen

dann von der Fang-Toolbox > Endpunkt setzen (Icon G+) > dann 2 Bezugspunkte an einer Linie setzen

Objekt am ersten Bezugspunkt mit der linken Maustaste aufnehmen

MENU > Bearbeiten > Markiertes bearbeiten > Markiertes spiegel     y-Achse oder x-Achse

dann von der Fang-Toolbox > Endpunkt setzen (Icon G+) > Bezugspunkt setzen wohin kopiert werden soll < Enter>
MENU > Extras > Optionen.. > Allgemein > Bezugspunkte merken

Demarkieren mit <Esc> oder mit der likken Maustaste in einen leeren Zeichnungsbereich klicken



3) Zeichenelemente gruppieren bzw.

Zeichen-Gruppen auflösen mit DesignCAD


Zeichenelemente auswählen = Rahmen mit der Maustaste ziehen

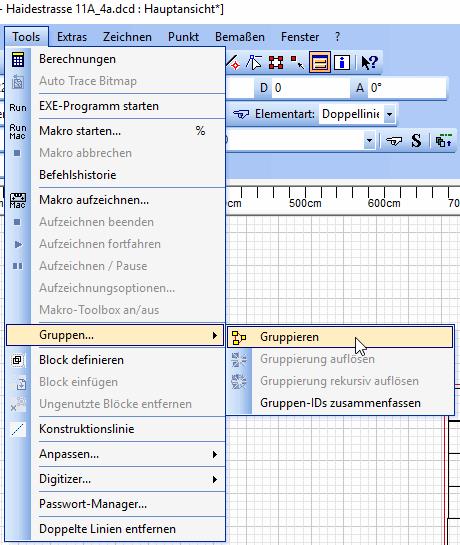

Menu > Tools > Gruppen... Gruppieren
Menu > Tools > Gruppen... Gruppierung auflösen




4) Linienarten Linienstile nach Layer

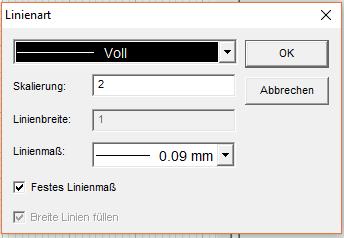

Linienart ändern > Linie anklicken > rechte Maustaste > Struckturinfo

MENU > Extras > Layeroptionen ( L )  >  Linienfarbe (schwarz)
MENU > Extras > Layeroptionen ( L )  >  Linienstiel ( 0,18   0,25   0,35   0,5   0,7   1.0 mm)

Linienart: Voll-Linie
Linienmaß: 0,35mm Linienbreite  (Konstruktion)
Linienmaß: 0,09mm Linienbreite  (Bemaßung)

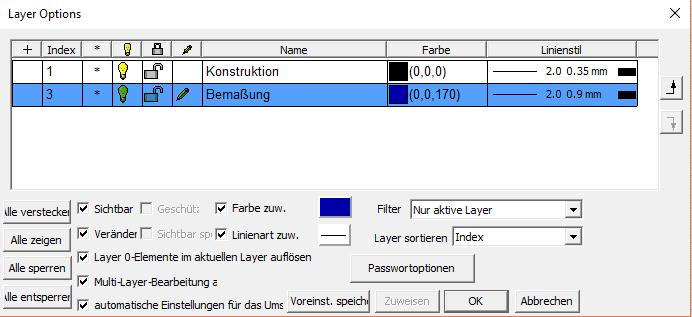

Nur aktive Layer
Anzeige 0,9 ist falsch ist tatsächlich 0,09

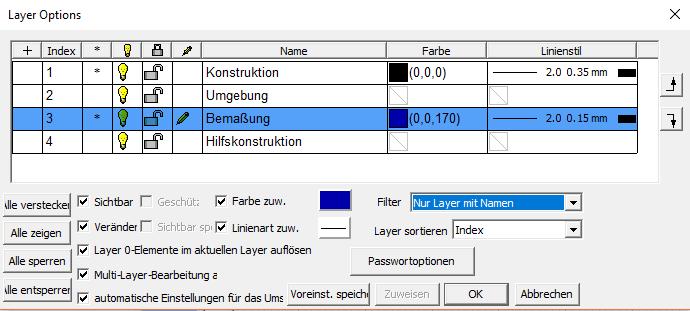

Nur Layer mit Namen

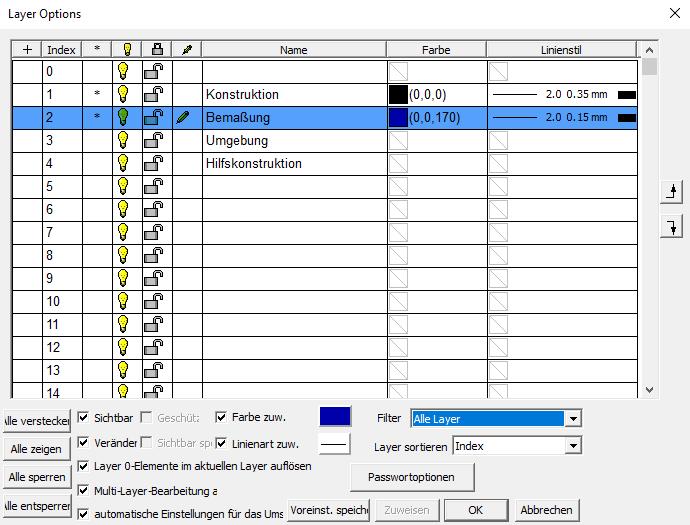

Alle Layer (es sind 2.000)





********************************************************I*
11) Eine neue Zeichnung erstellen mit DesignCAD

https://www.youtube.com/watch?v=AChLdVQsCio

10) Ein/Auschalten von Bestandteilen Pop-Up-Menupunkte (Teil 1) DesignCAD

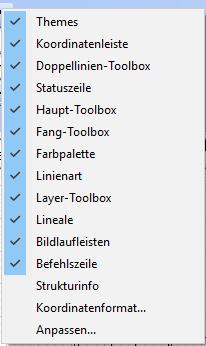

Mit rechter Maustaste auf freies blaues Feld

Mit rechter Maustaste auf Toolbos klicken
Anpassen = Optionen
https://www.youtube.com/watch?v=sL8iws1LEjQ


9) Vordefinieren der Maßeinheit DesignCAD

https://www.youtube.com/watch?v=jxhA71KuvDo

4) DesignCAD (Eingabe nach Relativkoordinaten)
https://www.youtube.com/watch?v=v3IyfV6XN-E

2) DesignCAD (Benutzeroberfläche)

https://www.youtube.com/watch?v=--JQ-Q9sj88

Tipp (26) - Zeigt die Erstellung von Linien in DesignCAD
.
https://www.youtube.com/watch?v=py1KGmLCcGo

13) Tipp (002) - Arbeiten mit Bezugspunkten in DesignCAD

https://www.youtube.com/watch?v=UsRassBXmrs
http://www.designcad-service.de/tipps/arbeiten-mit-bezugspunkten/index.html


14) DesignCAD (Unterschied 2D- und 3D-Text)
Zeigt den Unterschied zwischen Texten, die als 2D-Text und Texten, die als 3D-Text erstellt wurden. Als Release wurde DesignCAD 3D MAX V23 inkl. DC Toolkit Pro 2 verwendet.
https://www.youtube.com/watch?v=JLOBe0eHyyw

5) DesignCAD (Die 4 Wichtigtan Fangbefehle)

https://www.youtube.com/watch?v=VrJQugwm2Gs

7) 3D-Körper erstellen mit DesignCAD

https://www.youtube.com/watch?v=NmTteqxhSDY

6) DesignCAD (von 2D nach 3D)

https://www.youtube.com/watch?v=1PZM3P7RIHs

15) DesignCAD Tipp - Arbeiten mit Symbolen
Zeigt die Erstellung von Symbole in DesignCAD und worauf man achten soll. Das Video ist Bestandteil von www.designcad-tipps.de - einem kostenfreies Angebot für DesignCAD-Anwender.
https://www.youtube.com/watch?v=SsNn8pRDVoU
http://www.designcad-service.de/tipps/arbeiten-mit-symbolen-sonderstellung-des-layers-0/index.html



8) Erstellung eines Carports in 3D mit DesignCAD

https://www.youtube.com/watch?v=q0jT-IrvCSE
https://www.youtube.com/watch?v=q0jT-IrvCSE&list=PLXHVkRy27MTSz8RzPosotGjMDL2PDaKxQ


MENU > Ansicht > Anzeige > Ansichts Toolbox
MENU > Extras < Optionen > Popupmenü (mit rechter Maustaste deaktivieren)
MENU > Extras < Optionen > Bezugspunkte deaktivieren
MENU > Punkt < Koordinatenursprung
MENU > Punkt < Fang mir den Endpunkt

Teile markieren > rechte Maustaste > Markiertes drehen
Teile markieren > rechte Maustaste > Strukturinfo



16) 3D-Konstruktion eines Lagerbockes - Schnelleinstieg   13 Min. Video
http://www.franzis-cad.de/cad-webinarvideos/3d-konstruktion-mit-designcad
https://www.youtube.com/watch?v=wR8clYXTCcw




12) Erstellung eines Zeichnungsrahmens mit der DesignCAD 3D MAX
und der Zusatzapplikation DC Toolkit Pro.
http://www.franzis-cad.de/cad-webinarvideos/zeichnungsrahmen-erstellen


17) DesignCAD (Befehl Quader)
https://www.youtube.com/watch?v=pMxmoiipCrM

18) Befehl Kugel mit DesignCAD

https://www.youtube.com/watch?v=_hU0rCDW44Q

19) DesignCAD (Befehl Körper subtrahieren)
https://www.youtube.com/watch?v=rbFWOxDfadI

20) Auf Fotos / Bitmaps zeichnen DesignCAD

Zeigt die Erstellung einer Zeichnung in DesignCAD auf Grundlage eines Bitmaps (Bildes). Mehr Informationen zu DesignCAD finden Sie unter http://www.designcad-tipps.de
https://www.youtube.com/watch?v=r61B5zslqco


21) Erstellen eines dreiseitigen Prismas

http://www.designcad-service.de/tipps/003---erstellen-eines-dreiseitigen-prismas/index.html

22) Tipp (43)  Elementeigenschaften verändern mit DesignCAD
Struktur-Info
https://www.youtube.com/watch?v=uErYcUDDZiU

23) DesignCAD Tipp (6)
Eine 3D-Bohrung bemaßen Zeigt die Erstellung einer Durchmesser- und Radiusbemaßung an einem 3D-Modell.
https://www.youtube.com/watch?v=7AaTeOcaRys
https://www.youtube.com/watch?v=7AaTeOcaRys



24) Arbeiten mit drei Dimensionen

Dreidimensionales Zeichnen bedeutet, dass Sie Ihre Zeichnung direkt im 3-D-Raum erstellen.
Jeder Punkt besitzt somit eine horizontale (X), vertikale (Y) und tiefe (Z) Achse.
Die X-, Y-, und Z-Positionen eines Punktes werden Koordinaten genannt. Zweidimensionale grafische Systeme verwenden nur horizontale und vertikale (X und Y) Achsen, während Dreidimensionales Zeichnen
http://www.franzis-cad.de/tutorials/arbeiten-mit-drei-dimensionen

25) Kreisförmig kopieren

Der Befehl "Kreisförmig kopieren" kopiert markierte Objekte in der Zeichnung in kreisförmiger Anordnung.
Folgende Optionen können eingegeben werden:
http://www.franzis-cad.de/tutorials/kreisfoermig-kopieren

26) Kopierreihen in DesignCAD

Der Befehl Kopierreihe in 3D designCAD kopiert markierte Objekte mehrfach in drei mögliche Richtungen.
Folgende Optionen können eingegeben werden
http://www.franzis-cad.de/tutorials/kopierreihe

27) 3D-Fang- / Markiermodus

Bei den meisten DesignCAD-Befehlen ist es für die Bearbeitung notwendig, einen Punkt auf einen Endpunkt des Objektes zu setzen oder das Objekt zu markieren.
Wenn Sie beispielsweise ein Objekt in der Zeichnung löschen wollen, müssen Sie es zuerst mit dem Setzen eines Punktes auf das Objekt markieren, um es anschließend löschen zu können.
http://www.franzis-cad.de/tutorials/3d-fang-markiermodus

28) 2D-Fang- / Markiermodus

Der Befehl 2D-Fang- oder Markiermodus arbeitet nach der zweidimensionalen Bildschirmanzeige.
Es gibt zwei verschiedene Methoden, wie in DesignCAD ein Objekt markiert oder gefangen werden kann:
http://www.franzis-cad.de/tutorials/2d-fang-markiermodus

29) Zeichnen eines Zeichnungsrahmens

Mit DesignCAD einen Zeichnungsrahmen erstellen

Vorab:
Stellen Sie im Menü Extras sicher, daß Sie im 2D-Zeichnungsmodus arbeiten.
http://www.franzis-cad.de/tutorials/zeichnen-eines-zeichnungsrahmens

30) Zeichnen eines Quaders

Der Befehl Quader & Rechteck zeichnet einen Quader, der durch das Setzen von zwei Punkten definiert wird.
http://www.franzis-cad.de/tutorials/zeichnen-eines-quaders

31) Zeichnen einer Kurve

Der Befehl Kurve entspricht dem Befehl Linie, mit dem Unterschied, dass anstelle einer Linie eine Kurve durch die gesetzten Punkte gezeichnet wird.
http://www.franzis-cad.de/tutorials/zeichnen-einer-kurve

32) Zeichnen einer rechtwinkligen Linie (orthogonal)

So zeichnen Sie mit DesignCAD eine Orthogonale

1. Wählen Sie den Befehl Orthogonallinie aus der Haupt-Toobox, Kategorie LINIE (Tastatur: H).2.
Setzen Sie durch Drücken der linken Maustaste einen Punkt für den Beginn der Linie (Tastatur: K).
Nachdem Sie den ersten Punkt gesetzt haben,
http://www.franzis-cad.de/tutorials/zeichnen-einer-rechwinkligen-linie-orthogonal

33) Zeichnen einer Linie

Da der Befehl Linie bis zu 200 Punkte verwalten kann, müssen Sie nach dem Setzen aller erforderlichen Punkte das Ende der Linie durch Tastendruck bestätigen.
 1. Wählen Sie den Befehl Linie aus der Haupt-Toolbox. (Tastatur: V)
http://www.franzis-cad.de/tutorials/zeichnen-einer-linie

34) Zeichnen eines einfachen Werkstücks in 3D

Vorab: Wählen Sie das Menü Extras an, und überprüfen Sie, ob der 2D-Zeichnungsmodus aktiv ist (Häkchen vor dem Befehlsnamen).
Sollte der 2D-Zeichnungsmodus nicht eingeschaltet sein, klicken Sie auf den Befehl 2D-Zeichnungsmodus. Ist der 2D-Zeichnungsmodus bereits aktiv, drücken Sie die Esc-Taste.
http://www.franzis-cad.de/tutorials/zeichnen-eines-einfachen-werkstucks-in-3d

35) Zeichnen eines 3D-Hockers

Bevor Sie mit Ihrer CAD-Zeichnung beginnen
Sollte der 2D-Zeichnungsmodus eingeschaltet sein, wechseln sie in den 3D-Zeichnungsmodus.
http://www.franzis-cad.de/tutorials/zeichnen-eines-3d-hockers

36) Zeichnen eines Rotationskörpers

Bevor Sie mit Ihrer CAD-Zeichnung beginnen
Wählen Sie das Menü Extras an, und überprüfen Sie, ob der 3D-Zeichnungsmodus aktiv ist (KEIN Häkchen vor dem Befehlsnamen 2DZeichnungsmodus).
Sollte der 2D-Zeichnungsmodus eingeschaltet sein,
http://www.franzis-cad.de/tutorials/zeichnen-eines-rotationskorpers

37) Sonderzeichen in DesignCAD

Bei der Beschriftung von Fahrzeugzeichnungen müssen oft griechische Buchstaben - etwa bei der Angabe von Lackschichtdicken - eingegeben werden.
 Dieses Tutorial zeigt, wie man das mit Hilfe der Windows-Zeichentabelle machen kann.
http://www.franzis-cad.de/tutorials/sonderzeichen-in-designcad



Quelle:
http://www.franzis-cad.de/tutorials








DIN A4  ausdrucken
********************************************************I*
Impressum: Fritz Prenninger, Haidestr. 11A, A-4600 Wels, Ober-Österreich, mailto:[email protected]
ENDE
